Pneumatic Cylinder Double Acting na may Magnet – Buong Gabay

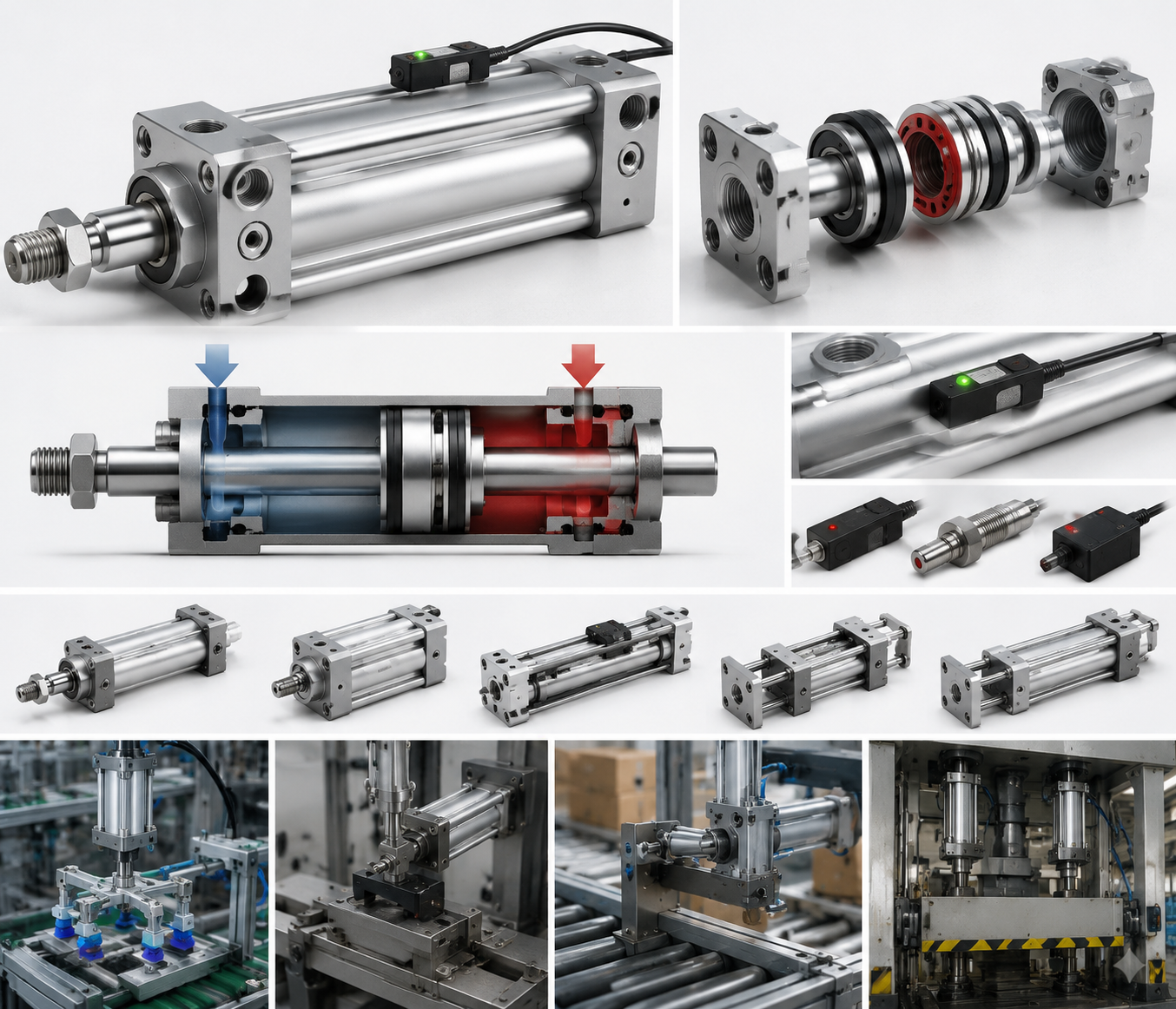

Ano ang Pneumatic Cylinder Double Acting na may Magnet?

A pneumatic cylinder double acting na may magnet ay isang silindro ng hangin na gumagamit ng compressed air upang i-drive ang piston sa parehong extend at retract na direksyon, habang ang isang permanenteng magnet na naka-embed sa piston ay nagbibigay-daan sa isang external magnetic reed switch o Hall-effect sensor na makita ang posisyon ng piston nang walang anumang pisikal na contact. Ang disenyong ito ay nagbibigay sa mga inhinyero ng tumpak, real-time na feedback kung ang rod ay ganap na pinahaba, ganap na binawi, o — na may maraming switch — sa mga intermediate na posisyon.

Ang maikling sagot para sa sinumang pumipili ng isang air cylinder para sa isang automated na linya: kung ang iyong makina ay nangangailangan ng positional confirmation bago isagawa ang susunod na hakbang, pumili ng double acting cylinder na may built-in na piston magnet. Inaalis nito ang pangangailangan para sa mga external na proximity sensor na naka-mount sa mga bracket, pinapasimple ang mga wiring, at binabawasan ang oras ng pag-install ng 30–50% kumpara sa mga external sensing arrangement.

Binubuo ng mga double acting cylinder ang nangingibabaw na bahagi ng mga pneumatic actuator na ginagamit sa industriyal na automation — ang mga pagtatantya mula sa mga pangunahing distributor ng bahagi ay naglalagay sa kanila sa humigit-kumulang 70–80% ng lahat ng benta ng air cylinder — dahil naghahatid sila ng kontroladong puwersa sa magkabilang direksyon at pinapayagan ang makina na aktibong itulak at hilahin ang mga load, sa halip na umasa sa pagbalik ng tagsibol. Ang pagdaragdag ng tampok na magnet ay nagkakahalaga lamang ng bahagyang mas malaki ngunit naghahatid ng malaking pakinabang sa kakayahang kontrolin at diagnostic na kakayahan.

Paano Gumagana ang Double Acting Mechanism

Ang prinsipyo ng pagpapatakbo ng isang double acting air cylinder ay diretso. Pumapasok ang compressed air sa likurang port at itinutulak ang piston — at ang nakakabit na baras — pasulong. Kapag lumipat ang directional control valve, pumapasok ang hangin sa harap na port at itinataboy ang piston pabalik. Parehong pinalakas ng air pressure ang extension stroke at ang retraction stroke, kaya naman ang terminong "double acting" ang ginamit.

Ang mga pangunahing panloob na sangkap ay kinabibilangan ng:

• Cylinder barrel — karaniwang gawa sa aluminum alloy, stainless steel, o hard-chrome steel tube, depende sa kapaligiran.
• Piston — isang sliding disc na tinatakan ng mga O-ring o cup seal na naghihiwalay sa dalawang pressure chamber.
• Piston rod - nagpapadala ng mekanikal na puwersa sa pagkarga; ang tigas ng ibabaw ay karaniwang 58–62 HRC upang labanan ang pagkasira.
• Mga takip ng dulo (ulo at takip) — i-seal ang mga dulo ng bariles at naglalaman ng mga port fitting.
• Rod seal at wiper — maiwasan ang pagtagas ng hangin at panatilihing lumabas ang mga kontaminant.
• Permanent magnet — isang ring o segment magnet, kadalasang neodymium (NdFeB) o ferrite, naka-bonding o nakadiin sa piston.

Dahil dapat pahintulutan ng bariles ang panlabas na sensor na makita ang magnetic field, karamihan sa mga cylinder barrel na ginagamit sa mga magnet piston ay ginawa mula sa mga di-magnetic na materyales — anodized aluminum ang pinakakaraniwan. Ang mga bersyon na may bakal na bariles ay umiiral ngunit nangangailangan ng non-magnetic na strip o bintana sa dingding ng bariles para sa pag-mount ng sensor.

Extend Force vs. Retract Force

Dahil ang rod ay sumasakop sa bahagi ng piston area sa rod side, ang epektibong lugar sa extension ay mas malaki kaysa sa retraction. Halimbawa, ang isang cylinder na may 50 mm bore at 20 mm rod diameter sa 6 bar supply pressure ay gumagawa ng:

• Lakas ng extension: π/4 × 50² × 6 × 0.1 ≈ 1,178 N
• Lakas ng pagbawi: π/4 × (50² − 20²) × 6 × 0.1 ≈ 990 N

Ang asymmetry na ito ay mahalaga sa mga application kung saan ang load sa retract stroke ay halos katumbas ng load sa extend stroke. Kadalasang sinusukat ng mga inhinyero ang bore sa kinakailangan ng retract force, dahil iyon ang mas mababa sa dalawa.

Ang Papel ng Piston Magnet at Position Sensing

Ang magnet na naka-embed sa piston ay naglalakbay kasama nito kasama ang bore. Ang mga sensor na na-clip o naka-band sa labas ng barrel ay nakakakita kapag ang magnetic field ay pumasa sa kanilang lokasyon at inilipat ang kanilang output state. Nagbibigay ito sa PLC o controller ng binary signal: "nandito ang piston" o "wala ang piston dito."

Mga Uri ng Sensor na Tugma sa Mga Magnet Cylinder

• Lumipat si Reed — mga mekanikal na contact na nagsasara kapag mayroong sapat na lakas ng magnetic field. Mababang gastos, simpleng mga kable, karaniwang na-rate para sa 100 milyong operasyon. Angkop para sa mga rate ng cycle hanggang sa humigit-kumulang 300–500 cycle/min.
• Mga sensor ng hall-effect — mga solid-state na device na walang gumagalaw na bahagi. Mas mabilis na paglipat (hanggang sa ilang kHz), immune sa vibration, mas mahabang buhay ng serbisyo. Magagamit sa mga configuration ng output ng NPN o PNP.
• Mga sensor ng GMR (Giant Magnetoresistance). — nag-aalok ng mas mataas na resolution at mas mahabang sensing range kaysa sa Hall-effect; ginagamit kapag ang target na posisyon ay dapat makita mula sa isang mas malaking standoff na distansya.
• Mga sensor ng analog na posisyon — mag-output ng tuluy-tuloy na boltahe o kasalukuyang proporsyonal sa posisyon ng piston, na nagbibigay-daan sa pagsubaybay sa haba ng stroke sa halip na end-of-stroke detection lamang.

Mga Sistema ng Pag-mount ng Sensor

Nag-aalok ang iba't ibang pamilya ng cylinder ng iba't ibang opsyon sa pag-mount ng sensor:

• T-slot / C-slot groove — isang longitudinal groove na naka-machine sa barrel profile ay nagbibigay-daan sa sensor body na mag-slide at mag-lock sa anumang posisyon sa kahabaan ng stroke. Ito ang pinakakaraniwang pagsasaayos sa ISO 15552 profile cylinders.
• Band o tie-mount — Ang mga sensor ay hawak ng isang metal o plastik na banda sa paligid ng isang bilog na bariles. Karaniwan sa ISO 6432 mini cylinders at VDMA 24562 round-body cylinders.
• Kabit ng riles — isang hiwalay na sensor rail na naka-bolt sa gilid ng cylinder, na ginagamit kapag kailangan ng maraming sensor sa mga posisyong malapit sa pagitan.

Kapag nagtatakda ng mga posisyon ng sensor, payagan ang magnetic hysteresis ng switch — karaniwang 0.5–2 mm para sa reed switch at 0.3–1 mm para sa Hall-effect na device. Ilagay ang sensor upang tumama ito ng ilang milimetro bago ang mekanikal na pagtatapos ng stroke upang maiwasan ang mga maling trip na dulot ng end-cushion bounce.

Mga Pangunahing Detalye na Dapat Unawain Bago Pumili

Ang pagpili ng tamang double acting pneumatic cylinder na may magnet ay nangangailangan ng pagtutugma ng ilang parameter sa iyong aplikasyon. Ang talahanayan sa ibaba ay nagbubuod ng mga pinaka-kritikal:

Bore Sizing: Huwag Labis ang Laki

Maraming mga inhinyero ang kadalasang nagpapalaki ng mga silindro ng hangin "upang maging ligtas," ngunit lumilikha ito ng mga tunay na problema: mas mataas na pagkonsumo ng hangin, mas malalaking balbula, mas mabibigat na pagtitipon, at mas mabagal na cycle dahil mas maraming volume ang dapat punan at maubos sa bawat stroke. Ang karaniwang diskarte ay upang kalkulahin ang kinakailangang puwersa, magdagdag ng 25–30% na kadahilanan sa kaligtasan para sa mga pagkakaiba-iba ng friction at load, at piliin ang pinakamaliit na butas na tumutugon sa figure na iyon. Para sa 500 N load na may 30% factor at 6 bar supply, ang kinakailangang bore ay humigit-kumulang 37 mm — kaya isang standard na 40 mm bore cylinder ang tamang pagpipilian, hindi isang 63 mm unit.

Mga Pagsasaalang-alang sa Stroke at Lateral Load

Ang ISO 15552 profile cylinders ay hindi idinisenyo upang kumuha ng mga lateral load sa pamamagitan ng piston rod — ang side loading ay nagpapabilis sa pagkasuot ng rod seal at maaaring yumuko sa rod sa paglipas ng panahon. Kapag ang mga stroke ay lumampas sa humigit-kumulang 10x diameter ng bore, o kapag hindi maiiwasan ang mga lateral forces, gumamit ng guided cylinder (tinatawag ding guided rodless o guided twin-rod cylinder) sa halip na isang standard round o profile bore air cylinder. Ang ilang mga supplier ay nag-aalok ng mga integral na slide unit na pinagsasama ang isang double acting cylinder na may magnet na may linear guide rail sa isang solong compact package.

Mga International Standards na Namamahala sa Double Acting Air Cylinders

Ang standardisasyon ay isa sa mga praktikal na kapaki-pakinabang na aspeto ng pagpili ng pneumatic cylinder, dahil nangangahulugan ito na maaari mong palitan ang isang cylinder mula sa isang tagagawa ng isa mula sa isa pa nang hindi binabago ang makina — basta't pareho silang sumusunod sa parehong pamantayan. Ang tatlong pinakamahalagang pamantayan para sa double acting pneumatic cylinders ay:

• ISO 15552 — tinutukoy ang profile bore cylinder (kilala rin bilang DIN/ISO o VDMA 24562 profile cylinder). Sinasaklaw ang mga sukat ng bore mula 32 mm hanggang 320 mm. Tinutukoy ang mga sukat ng pag-mount, mga posisyon ng port, at cushioning. Ito ang pinakamalawak na ginagamit na pamantayan para sa mga medium at malalaking automation cylinders.
• ISO 6432 — sumasaklaw sa miniature at small bore cylinders na may bore sizes mula 8 mm hanggang 25 mm. Round barrel na disenyo, karaniwang may band-mount sensors.
• ISO 21287 — ang compact cylinder standard, na sumasaklaw sa mga bore size na 20–100 mm na may mas maikling kabuuang haba kaysa sa ISO 15552 na katumbas. Sikat sa mga disenyo ng makina na limitado sa espasyo.

Ang lahat ng tatlong pamantayan ay tugma sa mga opsyon ng magnet piston, kahit na ang sensor mounting groove geometry ay naiiba: Gumagamit ang ISO 15552 ng C-slot o T-slot na profile kasama ang barrel extrusion, ang ISO 6432 ay karaniwang umaasa sa banding, at ang ISO 21287 ay kadalasang may kasamang longitudinal groove sa compact body.

Kapag nag-order, ang pagtukoy sa pamantayan (hal., "ISO 15552, bore 63 mm, stroke 200 mm, double acting, magnet piston, adjustable cushioning both ends") ay nagbibigay ng sapat na impormasyon sa sinumang kwalipikadong supplier para makapagbigay ng mapagpalit na unit. Palaging kumpirmahin na ang kapalit na unit ay kasama ang magnet piston bilang isang karaniwang tampok o bilang isang tinukoy na opsyon — ang ilang mga modelo ng catalog ay tinanggal ito bilang default.

Pagkonsumo ng Hangin at Kahusayan ng Enerhiya

Ang naka-compress na hangin ay isa sa mga pinakamahal na kagamitan sa isang pasilidad sa pagmamanupaktura. Ang pagbuo ng 1 m³ ng compressed air sa 7 bar ay karaniwang nagkakahalaga ng €0.02–0.04 depende sa mga presyo ng enerhiya at kahusayan ng compressor. Ang isang double acting air cylinder ay kumokonsumo ng hangin sa bawat stroke — parehong extension at retraction — hindi tulad ng isang solong acting cylinder na kumukonsumo lamang ng hangin sa isang stroke. Ito ang trade-off para sa pagkakaroon ng aktibong puwersa sa parehong direksyon.

Ang pagkonsumo ng hangin sa bawat cycle ay maaaring kalkulahin bilang:

Q (litro/cycle) = [(A_extend × stroke) (A_retract × stroke)] × (P_supply 1) / 1000

Kung saan ang mga lugar ay nasa cm², stroke sa cm, at presyon sa bar gauge. Para sa halimbawa ng 50 mm bore / 20 mm rod / 100 mm stroke sa 6 bar:

• A_extend = π/4 × 5² = 19.6 cm²
• A_retract = π/4 × (5² − 2²) = 16.5 cm²
• Q = [(19.6 × 10) (16.5 × 10)] × 7 / 1000 = 2.53 litro/cycle

Sa 20 cycle/minuto, iyon ay 50.6 liters/min — o humigit-kumulang 3 m³/hour — mula sa isang silindro. Ang isang makina na may 30 tulad na mga cylinder ay maaaring gumuhit ng halos 90 m³/hour, na isang malaking compressor load. Ang mga estratehiya upang bawasan ang pagkonsumo nang hindi sinasakripisyo ang pagganap ay kinabibilangan ng:

• Pagbabawas ng presyon — ang pagpapatakbo sa 4 na bar sa halip na 6 na bar (kung pinahihintulutan ng puwersa) ay nagbabawas ng pagkonsumo ng halos 36%.
• Pagbabawas ng silindro — gaya ng inilarawan sa itaas, ang paggamit ng pinakamaliit na sapat na butas ay ang nag-iisang pinakamabisang panukala.
• Mga soft-start valve at quick exhaust valve — bawasan ang nasayang na hangin sa mga sequence ng startup at pabilisin ang tambutso, binabawasan ang cycle ng oras at sa gayon ay pangkalahatang pagkonsumo.
• May hawak na mga load na may mga mekanikal na kandado — kung ang silindro ay kailangang humawak ng load sa mahabang panahon, gumamit ng mechanical lock o clamp cylinder sa halip na panatilihing nakalapat ang presyon ng hangin.

Mga Karaniwang Industrial Application

Ang kumbinasyon ng bidirectional actuation at integrated position sensing ay ginagawa ang double acting pneumatic cylinder na may magnet na isa sa mga pinaka-versatile na bahagi sa factory automation. Nasa ibaba ang mga kinatawan ng aplikasyon sa ilang industriya.

Assembly at Pick-and-Place

Sa vertical pick-and-place units, ang double acting air cylinder ay nagtataas at nagpapababa ng gripper o suction cup. Ang retract sensor ay nagsasabi sa PLC na ang braso ay ganap na nakataas at ligtas na i-index ang transfer table. Kinukumpirma ng extend sensor na bumaba ang gripper sa pick position. Kung wala ang mga kumpirmasyon na ito, ang makina ay tumatakbong blind sa isang nakapirming timer - ang magnet at sensor system ay nag-aalis ng kawalan ng katiyakan. Ang mga tagal ng pag-ikot sa mga application na ito ay karaniwang tumatakbo nang 1–3 segundo bawat cycle, na may mga oras ng pagtugon ng sensor sa ilalim ng 5 ms na madaling nakakatugon sa kinakailangan.

Clamping sa CNC at Welding Fixtures

Ang mga fixture clamp na pinapagana ng mga double acting cylinder ay humahawak ng mga workpiece sa panahon ng machining o welding. Kinukumpirma ng sensor ng extended-position na nakalagay ang clamp bago paganahin ang spindle o welding torch. Isa itong safety-critical interlock: kung hindi makumpirma ng cylinder sensor, hindi magsisimula ang proseso. Ang mga bore size na 32–63 mm sa 5–6 bar ay tipikal para sa clamping forces na 700–2,000 N. Sa weld environment, dapat tiisin ng mga sensor ang magnetic interference mula sa welding current — Mas gusto ang mga Hall-effect sensor na may mga shielded cable kaysa sa reed switch dito.

Conveyor Sorting at Diverting Gate

Ang mga diverter flaps at stop gate sa mga conveyor system ay hinihimok ng mga compact double acting air cylinder — kadalasang ISO 21287 compact unit o ISO 6432 mini cylinder para sa magaan na flaps. Kinukumpirma ng pinahabang sensor na lumipat ang diverter sa posisyon ng pagpapalihis bago dumating ang mga item. Ang pagkumpirma sa pagbawi ay nagsasabi sa controller na malinaw ang landas. Maaaring umabot sa 60 cycle/minuto ang mga rate ng cycle sa high-throughput na pag-uuri, kaya naman madalas na tinutukoy ang mga Hall-effect sensor kaysa sa reed switch.

Packaging ng Pagkain at Inumin

Ang mga hindi kinakalawang na asero na double acting cylinder na may mga magnet piston ay pamantayan sa kagamitan sa pagpoproseso ng pagkain kung saan ang paghuhugas gamit ang tubig at mga kemikal na panlinis ay nakagawian. Ang mga sensor na may rating na IP67 at IP69K ay humahawak ng high-pressure spray. Ang paggana ng magnet piston ay hindi naaapektuhan ng moisture, na ginagawa itong isang lugar kung saan ang non-contact sensing advantage ay lalong mahalaga — walang mga electrical contact sa loob ng cylinder na maaagnas. Ang mga sukat ng bore ay malamang na mas maliit (16–50 mm) dahil ang mga timbang ng produkto sa packaging ng pagkain ay katamtaman, kahit na ang mga puwersa ay dapat sapat upang gumana sa mataas na cycle ng mga packaging machine (madalas na 100–200 cycle/minuto o higit pa).

Automotive Body Shop at Press Applications

Malaking bore double acting cylinders — 100 mm hanggang 200 mm bore, minsan mas malaki — ay ginagamit sa automotive stamping transfer system at body panel handling. Ang mga puwersa sa hanay na 5,000–30,000 N ay karaniwan. Dito, ang magnet piston ay hindi lamang nagbibigay ng end-of-stroke na feedback ngunit maaaring isama sa analog position sensors upang masubaybayan ang mid-stroke na posisyon para sa kalidad ng pag-verify. Ang multi-position detection (tatlo o higit pang mga sensor sa bawat cylinder) ay nagbibigay-daan sa makina na kumpirmahin na ang isang bahagi ay inilipat sa isang intermediate na posisyon bago ang susunod na paglipat ng braso ay humalili.

Paghahambing ng Double Acting sa Magnet sa Iba pang Uri ng Air Cylinder

Nakakatulong na makita kung saan umaangkop ang double acting cylinder na may magnet sa mga alternatibong uri ng cylinder:

Ang double acting cylinder na may magnet ay ang default na panimulang punto para sa halos anumang bagong disenyo. Lilihis ka lang dito kapag ang isang partikular na hadlang — pantay na puwersa sa magkabilang direksyon, lateral load, napakahabang stroke, walang puwang para sa extended rod — ang nagtulak sa iyo patungo sa isa sa mga alternatibo.

Pinakamahuhusay na Kasanayan sa Pag-install

Ang pagkuha ng pinaka-out ng isang double acting pneumatic cylinder na may magnet ay lubos na nakasalalay sa tamang pag-install. Ang mga sumusunod na kasanayan ay patuloy na naghihiwalay sa mga sistemang mahusay na tumatakbo mula sa mga may problema.

Pag-align

Ang gitnang axis ng silindro ay dapat na parallel sa direksyon ng paggalaw. Ang maling pagkakahanay ng kahit na 1–2° ay nagpapakilala ng side loading sa piston rod at rod seal. Sa paglipas ng libu-libong mga cycle, pinapabilis nito ang pagkasira at nagiging sanhi ng pagtagas ng seal. Gumamit ng mga floating joints (tinatawag ding rod eyes na may spherical bearings o knuckle joints) sa dulo ng rod kapag hindi matitiyak ang perpektong pagkakahanay. Ang mga lumulutang na joints ay sumisipsip ng angular misalignment na hanggang 3–5° depende sa modelo.

Pagsasaayos ng Cushioning

I-adjust ang end cushioning screws na ang silindro ay tumatakbo sa bilis ng pagpapatakbo at pagkarga. Magsimula sa ganap na nakabukas ang cushion (minimum restriction) at unti-unti itong isara hanggang ang cylinder ay bumagal nang maayos nang hindi tumatalbog sa pagtatapos ng stroke. Ang target na deceleration zone ay karaniwang ang huling 10–20 mm ng stroke. Ang sobrang paghigpit ng tornilyo ng cushion ay nagpapataas ng oras ng pag-ikot nang hindi kinakailangan; ang hindi sapat na cushioning ay nagdudulot ng impact noise, mechanical stress sa cylinder end caps at ang machine frame, at napaaga na pagkabigo ng piston assembly.

Pagpoposisyon ng Sensor

Pagkatapos ng pag-install, paganahin ang silindro at pagmasdan kung saan sa stroke ang LED ng sensor ay nag-iilaw. I-slide ang sensor para tuloy-tuloy na mag-on at off ang LED sa gustong posisyon ng piston. Payagan ang 2–3 mm ng buffer mula sa mechanical end stop. Higpitan ang sensor locking screw sa tinukoy na torque ng manufacturer — karaniwang 0.3–0.8 Nm para sa maliliit na sensor. Ang mga under-torqued sensor ay dumulas sa paglipas ng panahon; over-torqued sensor crack.

Kalidad ng Air Supply

Mag-install ng filter-regulator-lubricator (FRL) unit upstream ng directional control valve na nagpapakain sa cylinder. Ang filter ay dapat mag-alis ng mga particle na mas malaki sa 5 μm at magkaroon ng dew point na mas mababa sa minimum ambient temperature upang maiwasan ang condensation sa loob ng cylinder. Maraming modernong cylinder seal ang idinisenyo para sa non-lubricated operation — suriin ang data ng manufacturer bago magdagdag ng lubricant oil, dahil ang ilang seal ay idinisenyo para sa tuyong hangin at bumukol kapag nalantad sa oil mist.

Mga Kontrol sa Daloy

Mag-install ng mga meter-out flow control valve (isa sa bawat port) upang kontrolin ang bilis ng extension at pagbawi nang independiyente. Meter-out — throttling ang tambutso, hindi ang supply — ay nagbibigay ng mas makinis, mas nakokontrol na paggalaw na may iba't ibang karga. Ang metro-in ay maaaring magdulot ng mali-mali na paggalaw sa ilalim ng pagkarga. Itakda ang mga kontrol ng daloy nang paunti-unti habang sinusubaybayan ang bilis: ang tulin ng rod na 0.1–0.5 m/s ay karaniwan para sa karamihan ng mga aplikasyon; ang mga high-speed na application ay maaaring tumakbo ng hanggang 1.5 m/s ngunit mangangailangan ng mas malalaking balbula at mas mataas na antas ng cushioning.

Iskedyul ng Pagpapanatili at Pag-troubleshoot

Ang mga double acting air cylinder ay kabilang sa mga pinaka-maaasahang bahagi sa isang pneumatic system, ngunit hindi sila walang maintenance. Pinipigilan ng isang structured na diskarte sa pagpapanatili ang hindi planadong downtime.

Mga Punto ng Nakagawiang Inspeksyon

• Paglabas ng selyo ng pamalo - isang maliit na pelikula ng langis ay katanggap-tanggap sa isang lubricated na silindro; Ang mga droplet o nakikitang pagtagas ng hangin sa rod seal ay nagpapahiwatig ng pagkasira at ang pangangailangan para sa pagpapalit ng seal kit. Sa mga di-lubricated na silindro, ang anumang nakikitang pagtagas ay isang problema.
• Ibabaw ng baras — siyasatin kung may marka, kaagnasan, o dents na maaaring makasira sa rod seal. Ang isang nasirang baras ay dapat palitan, hindi lamang pinakintab, dahil ang pagkamagaspang sa ibabaw ay nakakaapekto nang malaki sa buhay ng selyo.
• Pag-andar ng sensor — i-verify na ang LED sa bawat sensor ay nag-iilaw sa tamang posisyon ng piston sa bawat shift. Ang isang sensor na hindi na nagti-trigger ay mapagkakatiwalaang nagpapahiwatig ng alinman sa isang nabigong sensor o isang mahinang magnet (napakabihirang may mga neodymium magnet ngunit posible sa mga application na may mataas na temperatura).
• Pag-mount ng mga fastener — suriin kung may pagkaluwag na dulot ng vibration. Ilapat ang thread-locking compound sa mga fastener sa mga high-vibration na kapaligiran.
• Presyon ng suplay ng hangin — kumpirmahin ang operating pressure sa cylinder inlet ay tumutugma sa design specification. Ang pagbaba ng presyon sa linya ng supply ay nagpapahiwatig ng maliit na laki ng tubing o bahagyang saradong balbula.

Mga Karaniwang Pattern ng Fault at Sanhi

• Ang silindro ay hindi lumalawak o bumabawi: Suriin ang directional valve operation, supply pressure, at kung ang flow control valve ay ganap na nakasara. Ang isang naka-block na silencer ng tambutso ay maaari ding maiwasan ang paggalaw.
• Mabagal, mabagal na paggalaw: Maliit na laki ng tubing o mga kabit, baradong filter, bahagyang saradong kontrol ng daloy, o hindi sapat na presyon ng suplay.
• Hindi nagti-trigger ang sensor: Wala sa posisyon ang sensor, nabigong sensor, o hindi tamang PLC input wiring. Suriin ang sensor LED — kung nag-iilaw ito ngunit hindi nakikita ng PLC ang signal, ang isyu ay wiring o input card, hindi ang sensor o magnet.
• Pag-anod ng silindro sa ilalim ng pagkarga: Panloob na piston seal leak na nagpapahintulot sa hangin na ma-bypass ang piston. Palitan ang piston seal kit. Kung ang barrel bore ay nakapuntos, ang cylinder body ay dapat palitan.
• Epekto ng ingay sa pagtatapos ng stroke: Ang mga cushioning screw ay hindi naayos nang maayos, o nasira ang mga cushion seal. Ayusin o palitan ang mga cushion seal.

Nakaplanong pagpapalit ng selyo dapat mangyari sa mga pagitan na tinukoy sa data ng serbisyo ng tagagawa — karaniwang bawat 2,000–5,000 km ng paglalakbay ng piston o bawat 2–5 taon sa mga application na may katamtamang tungkulin. Ang pagsubaybay sa mga cylinder cycle sa pamamagitan ng PLC gamit ang mga signal ng sensor mismo ay nagbibigay ng tumpak na bilang ng cycle na maaaring awtomatikong mag-trigger ng alerto sa pagpapanatili.

Pagpili sa Pagitan ng Mga Pangunahing Manufacturer

Ang merkado para sa double acting pneumatic cylinders na may magnet ay mature at competitive. Nag-aalok ang ilang mga tagagawa ng mga produktong sumusunod sa ISO na may maihahambing na pagganap, at ang desisyon ay kadalasang bumababa sa mga salik na lampas sa mismong silindro.

• Festo — kilala sa malawak na hanay ng produkto kabilang ang mga pamilya ng DSBC (ISO 15552) at ADN (ISO 21287). Malakas sa Europe, malawak na dokumentasyon at online na mga tool sa pagsasaayos.
• SMC — ang pinakamalaking tagagawa ng pneumatics sa mundo ayon sa kita. Ang C95 (ISO 15552) at CQ2 (compact) na serye ay malawak na nai-stock sa buong mundo. Ang saklaw ng sensor ng SMC ay partikular na malawak.
• Parker Hannifin — ang serye ng P1D (ISO 15552) at P5S (ISO 6432). Malakas sa North America at mga merkado ng mabibigat na industriya.
• Norgren — RM/92000 series ISO 15552 cylinders; magandang availability sa European market.
• Airtac / Mindman / CKD — Mga tagagawa ng Asya na nag-aalok ng mga produktong sumusunod sa ISO sa mas mababang presyo, na malawakang ginagamit sa mga application na OEM na sensitibo sa gastos.

Para sa mga pagbili ng kapalit at MRO, manatili sa parehong manufacturer bilang ang naka-install na unit kung maaari, upang maiwasan ang mga banayad na pagkakaiba sa dimensional sa sensor slot geometry o port positioning. Para sa mga bagong disenyo ng makina, pumili batay sa lokal na kakayahang magamit, oras ng paghahatid ng lead, presyo bawat yunit sa iyong inaasahang taunang dami, at ang kalidad ng online na configurator ng produkto ng gumawa — ang isang mahusay na configurator ay nakakatipid ng makabuluhang oras ng engineering sa panahon ng disenyo.

Mga Espesyal na Variant na Dapat Malaman

Higit pa sa karaniwang double acting air cylinder na may magnet, ang ilang espesyal na variant ay tumutugon sa mga partikular na pangangailangan sa aplikasyon:

Malinis na Kwarto at Marka ng Semiconductor

Ang mga cylinder na inilaan para sa ISO Class 3–6 na malinis na mga silid ay gumagamit ng mababang-outgassing na materyales, mga espesyal na lubricant o dry-film coating, at hindi kinakalawang na asero na panlabas na mga bahagi. Ang pag-andar ng magnet piston ay ganap na katugma sa mga kinakailangan sa malinis na silid dahil ang sensor ay gumagana sa labas at walang mga particle ng metal na nabuo sa loob ng silindro sa panahon ng normal na operasyon.

ATEX / Mapanganib na Lugar

Sa mga sumasabog na atmospheres — paint spray booths, chemical plants, grain handling facility — parehong ang cylinder at ang sensor ay dapat na sertipikado ng ATEX. Ang air cylinder mismo ay likas na ligtas (walang mga de-koryenteng bahagi), ngunit ang sensor wiring at housing ay dapat matugunan ang ATEX Category 2 o 3 na kinakailangan. Gumamit lamang ng mga sensor na tahasang nakalista bilang inaprubahan ng ATEX sa modelo ng cylinder na pinag-uusapan.

Hindi kinakalawang na asero na lumalaban sa kaagnasan

Available ang 316 stainless steel barrel, piston rod, at end caps mula sa ilang mga manufacturer para sa marine, offshore, pharmaceutical, at food-grade application kung saan ang aluminum o carbon steel ay maaagnas. Ang mga non-magnetic na katangian ng 316 stainless ay tugma sa magnet piston sensing — ang haluang metal ay austenitic at samakatuwid ay hindi ferromagnetic, kaya hindi ito nakakasagabal sa kakayahan ng sensor na makita ang field ng piston magnet.

Mga Silindro ng Multi-Posisyon

Sa pamamagitan ng pagsasama-sama ng double acting cylinder na may pangalawang cylinder ng magkaibang haba ng stroke sa magkasunod, tatlong natatanging posisyon ang maaaring makamit: ganap na binawi, mid-stroke (unang cylinder extended, second retracted), at ganap na extended (parehong extended). Ito ay isang cost-effective na alternatibo sa isang servo-driven na electric actuator kapag tatlong discrete na posisyon lang ang kinakailangan. Ang bawat posisyon ay napatunayan ng magnet sensor sa kani-kanilang silindro.
