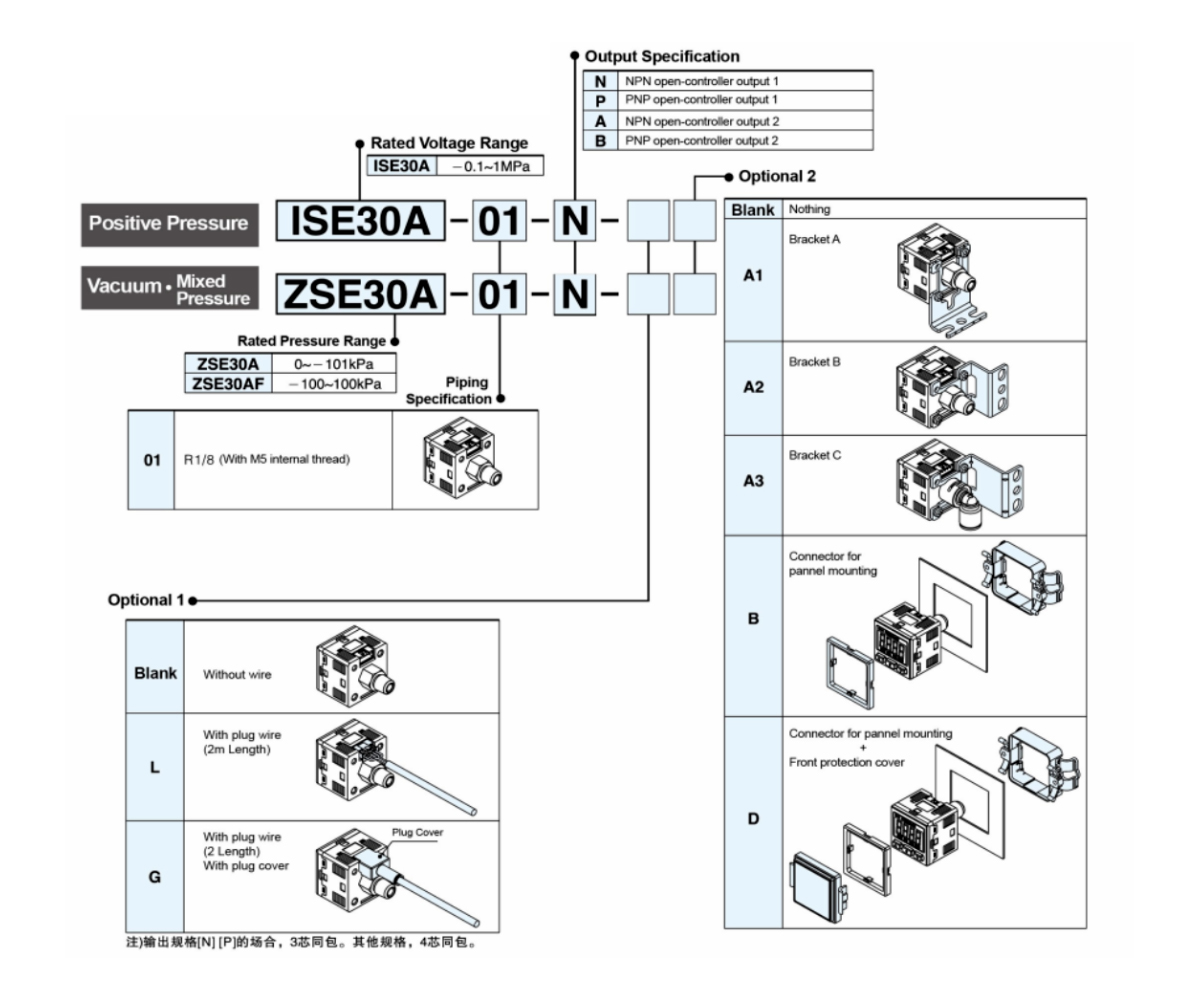

| Modelo | ZSE30AF
(Halong Presyon) | ZSE30A (Vacuum pressure) | ISE30A
(Positibong presyon) |
| Na-rate na Saklaw ng Presyon | -100.0~100.0kPa | 0~-101kPa | 0.0~1.000MPa |
| Itakda ang Saklaw ng Presyon | -101.0~101.0kPa | -101.3~10.0kPa | -0.100~1.000MPa |
| Lumalaban sa Presyon | 300kPa | 1.5MPa |
| likido | Air, Non-corrosive, Non-flammability |
| Itinakda ng Pressure Unit ang Minimum na Scale | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bar | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Boltahe | 12 hanggang 24V DC ±10%, ripple peak sa ibaba 10% |
| Consumption Kasalukuyan | ≤40mA sa ibaba(Walang Load) |

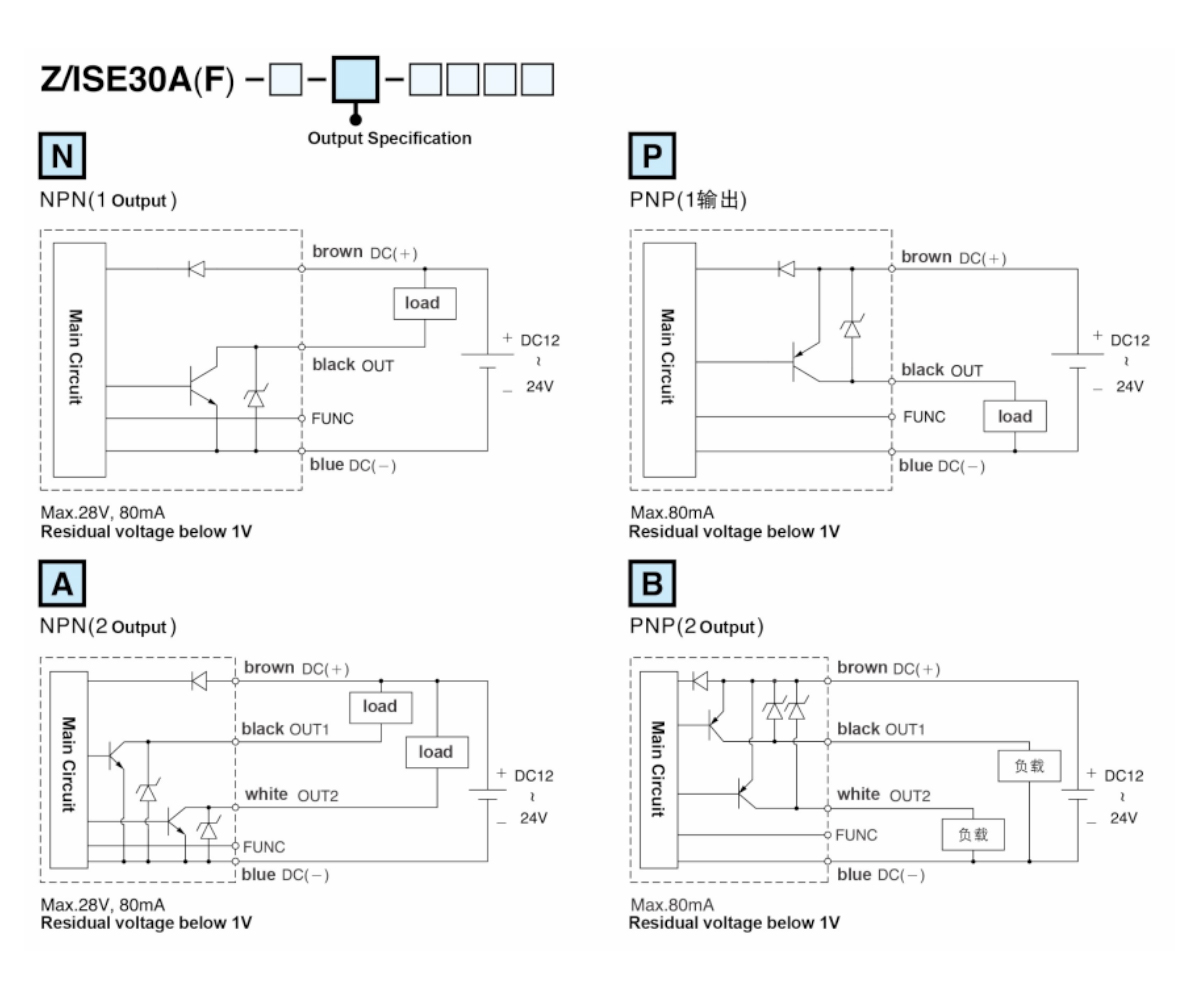

| Lumipat Output | 2 NPN open-controller output 2 PNP open-controller output
Max.Load kasalukuyang:125mA Max. Load kasalukuyang:125mA
Max. Supply na boltahe:30VDC Max. Supply na boltahe:24VDC
Panloob na pagbaba ng presyon:1.5V sa ibaba Panloob na pagbaba ng presyon:1.5V sa ibaba |
Ulitin ang Katumpakan
| ±0.2%F.S. ±1digit sa ibaba |
| Differential | Modelo ng Pagtatakda ng Isang Punto | Madaling iakma(*1) |
| Window ng Differential Mode |
| Mode ng paghahambing ng window |
| Oras ng Reaksyon | ≤2.5ms(Function para maiwasan ang maling operasyon:25ms,100ms,250ms,
500ms,1000ms,1500ms opsyonal) |
| Output Short Circuit Proteksyon | Oo |

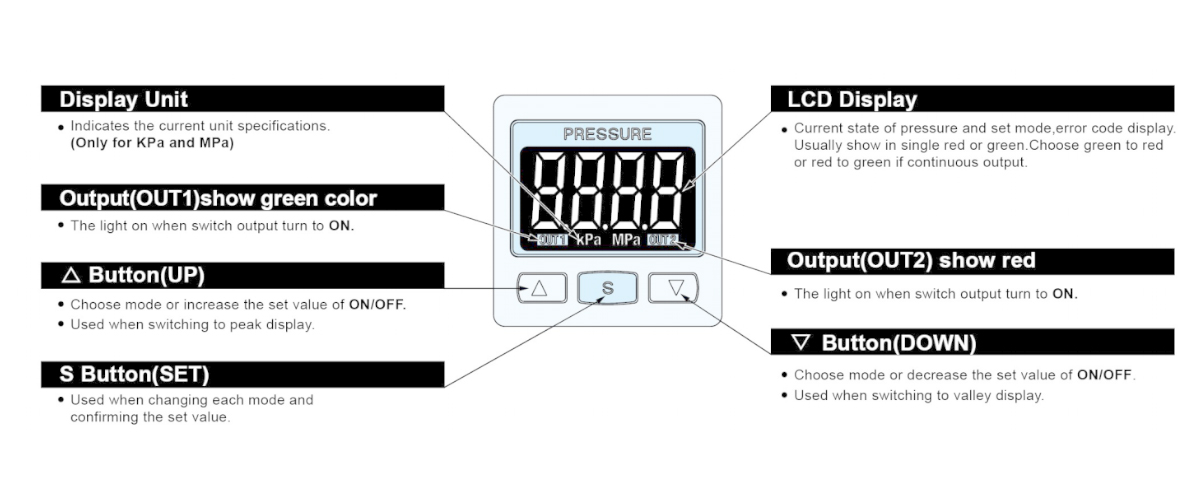

| Display | 3 Kulay(pula/berde/orange)display(Sampling rate:5beses/segundo) |
| Display Katumpakan | ≤±2%F.S. ±1digit(Temperatura sa paligid:25±3℃) |
| Liwanag ng Tagapagpahiwatig ng Pagkilos | Kulay kahel(1&2 indicator light)OUT1 OUT2 |
Linear Analog Output
[Boltage output(*2)] | Output na boltahe:1~5V≤±2.5%F.S. (Na-rate na hanay ng presyon)
Linearity: ≤±1%F.S.
Output impedance tungkol sa 1kΩ |
Linear analog output
[Voltage output(*3)] | Kasalukuyang output: 4~20mA≤±2.5%F.S. (Na-rate na hanay ng presyon)
Linearity: ≤±1%F.S.
Pinakamataas na impedance ng pagkarga:300Ω(Ang boltahe ay 12V)
600Ω(Ang boltahe ay 24V)
Minimum na load impedance: 50Ω |
Pangkapaligiran
Lumalaban | Antas ng proteksyon | IP40 |
| Ambient temperature | Aksyon:0~50℃,I-save:-10~60℃(Walang hamog o Unfrozen) |
| Ambient humidity | Aksyon at Makatipid:35~85%RH(Walang hamog) |
| Lumalaban sa presyon | 1000V AC 1 minuto (Sa pagitan ng mga lead at plastic shell) |
Paglaban sa pagkakabukod | 500MΩ Itaas(500V DC)(Sa pagitan ng mga lead at plastic shell) |
| Lumalaban sa vibration | Complex amplitude 1.5mm, Bawat minuto 10Hz~55Hz~10Hz,2 oras sa bawat direksyon(X,Y,Z) |
| Shock proof | 100m/s²(10G)3 Oras sa bawat direksyon(X,Y,Z) |
| Mga katangian ng temperatura | ≤±2.5%F.S.Ihambing ang reference na temperatura25℃(sa pagitan ng0-50℃) |

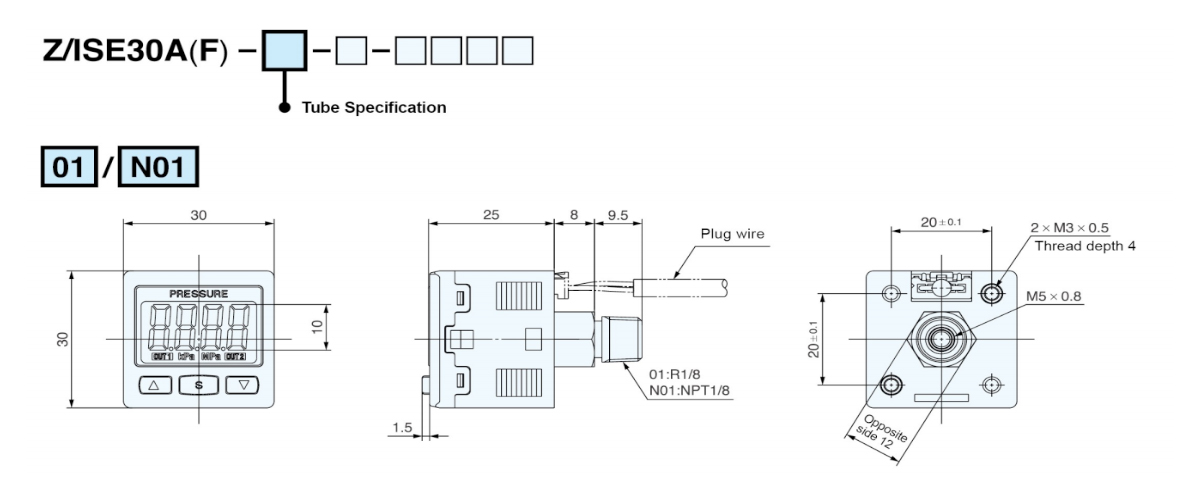

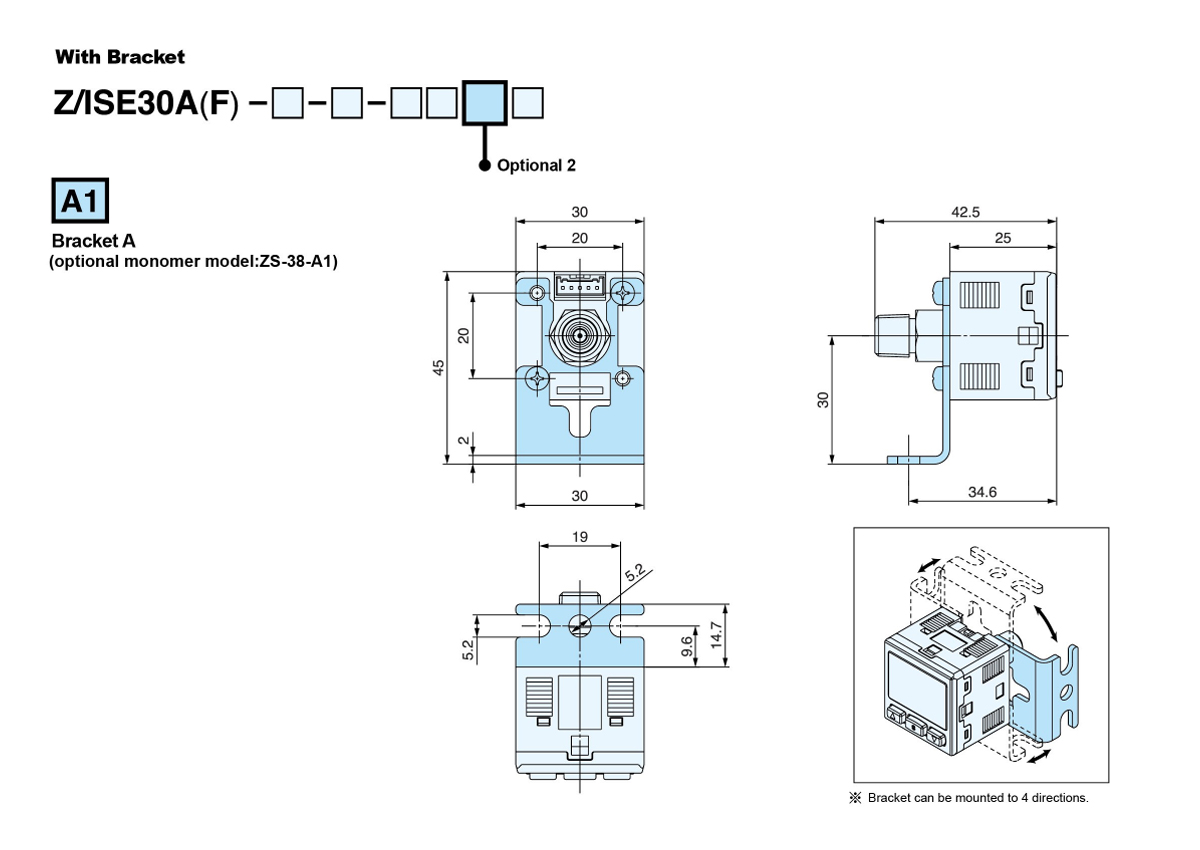

| Diametro ng koneksyon | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Mga pagtutukoy ng wire | Oil resistant PVC wire(0.15mm²) |
| Timbang | Mga 80g (kasama ang 2meters wire) |
Tandaan: 1. Maaaring isaayos ng single-point setting mode at window comparison mode ang deviation ng 1-8 digit.
2. Kapag pumipili ng boltahe na output, walang kasalukuyang output. Isa lamang sa dalawang uri ng output ang maaaring piliin.
3. Kapag pumipili ng kasalukuyang output, walang boltahe na output. Isa lamang sa dalawang uri ng output ang maaaring piliin. |
