VHK Series Finger Valve Mga Supplier

Bahay / Mga produkto / Mga bahagi ng pneumatic control / Manu-manong Control Valve / VHK Series Finger Valve

VHK Series Finger Valve VHK Series Finger Valve
  • VHK Series Finger Valve
  • VHK Series Finger Valve
Manu-manong Control Valve

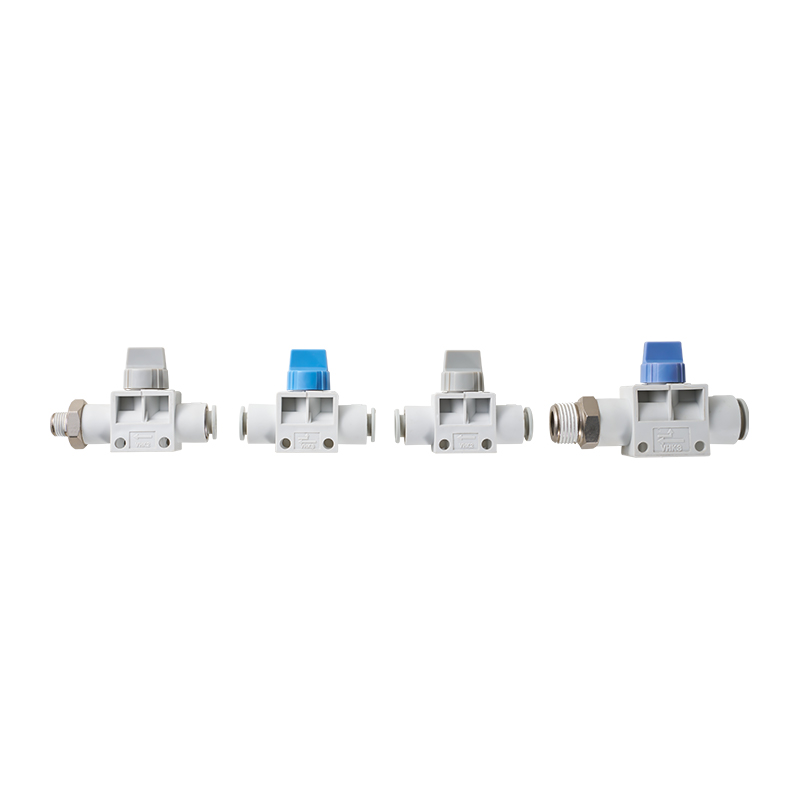

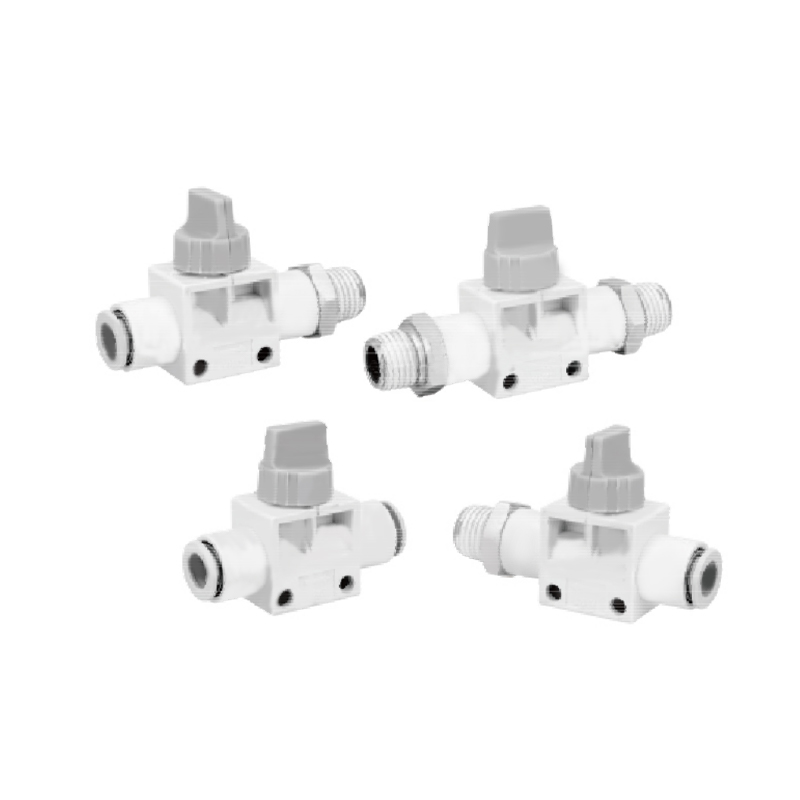

VHK Series Finger Valve

Ang VHK Series Finger Valve ay isang compact pneumatic control element, na tumutuon sa pagbibigay ng maaasahang basic fluid on-off at direction switching function. Isinasaalang-alang ng disenyo nito ang parehong intuitive na operasyon at kakayahang umangkop ng system, at angkop ito para sa larangan ng pangunahing pang-industriyang kontrol ng likido.

Ang mga pangunahing tampok ay:
Pagganap ng malawak na hanay ng daloy - ang panloob na arkitektura ng channel ng daloy ay nakakamit ng malawak na hanay ng kapasidad ng daloy upang matugunan ang mga kinakailangan ng flux ng tipikal na compressed gas media.
Positibong shut-off seal - ang pangunahing istraktura ng balbula ng upuan ay pinagtibay upang matiyak ang pagiging maaasahan ng sealing sa saradong estado at mabawasan ang panganib ng panloob na pagtagas.
Modular interface compatibility - isang serye ng mga interface ng pagtutukoy ng piping ay ibinibigay upang umangkop sa mga pamantayan sa panlabas na diameter ng mga pangunahing pang-industriyang pipeline at pasimplehin ang on-site na pagsasama.
Residual pressure release mechanism - ang tiyak na three-way configuration ay may mid-position pressure relief function, na maaaring pasibo na ilabas ang natitirang pressure sa actuator side sa closed position.
Pag-optimize ng pakikipag-ugnayan ng tao-machine - ang rotary manipulator ay may malinaw na marka ng pagturo ng posisyon, na umaayon sa intuitive na pang-industriyang operasyon; ang pagbubukas at pagsasara ng stroke nito ay sumusunod sa karaniwang lohika ng direksyon ng pag-ikot.

Functional Visual Identification - Mabilis na visual na pagkakaiba sa pagitan ng 2-way at 3-way na mga uri ng balbula sa pamamagitan ng color coding ng actuator body, na may gray na nagpapahiwatig ng mga pangunahing on/off na function at asul na nagpapahiwatig ng directional switching function.

E-mail: manager@cktworld.com
I-download
NAUNA：Walang nakaraang artikulo
SUSUNOD：HSV Series Hand Sliding Valve
  • Balbula 2/3-port valve
    likido Hangin
    Patunay na Presyon 1.5 Mpa
    Max Operating Pressure 1.0 Mpa
    Operating Pressure Range -100kPa
    Ambient At Fluid Temperature 0 hanggang 60 ℃
    Naaangkop na Tubing Materyal Naylon, Polyurethane

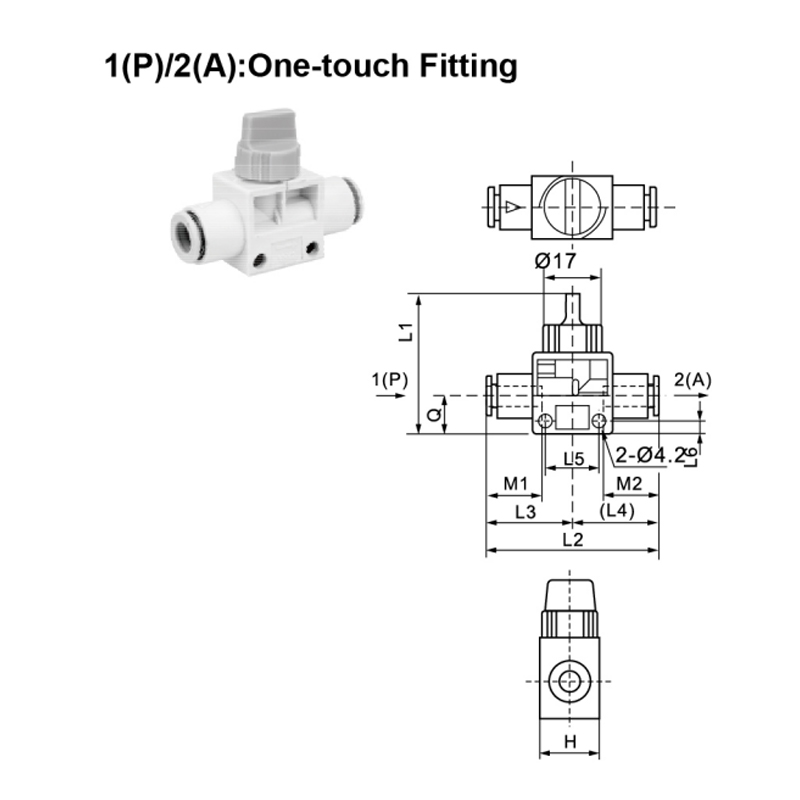

  • Naaangkop
    tubing O.D
    (mm)     		Modeloooo H L1 L2 L3 L4 L5 L6 M1 M2 Q Epektibo
    Lugar
    (mm²)     		Timbang
    (g)
    1(P)R
    2(A)     		2(A)R
    3(R)
    1(P) 2(A)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK口-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

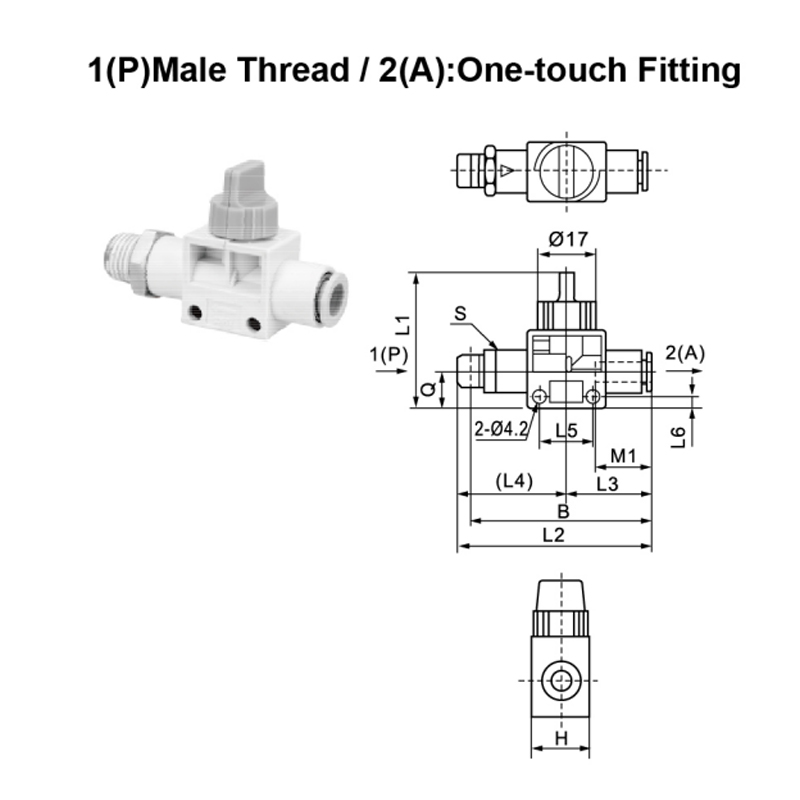

    Koneksyon
    Thread     		Naaangkop
    tubing o.D
    (mm)     		Modeloooo H L1 L2 L3 L4 L5 L6 M1 Q Epektibo Area
    ( mm²)     		Timbang
    (g)     		B S
    Lapad
    Sa kabila
    Flats
    1(P) 2(A) 1P)R2(A) 2(A)R3/R)
    M5 Ø4 C-VHK□-M5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-M5-06F 83.9 24.3 29.6 21 50 13
    1/8 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    3/8 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80.2: 31.5 48.7 17.5 70 72

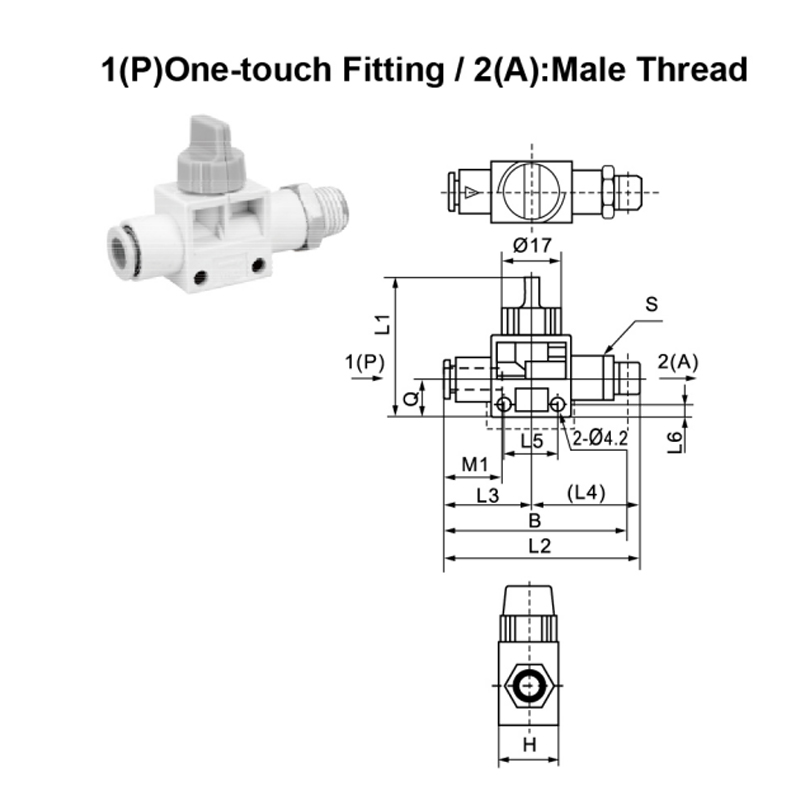

    Naaangkop
    tubing o.D
    (mm)     		Modeloooo Koneksyon
    Thread
    2(A)     		H L1 L2 L3 L4 L5 L6 M1 Q Epektibo Area
    (mm²)     		Timbang
    (g)     		B S
    Lapad
    Sa kabila
    Flats
    1(P) 1P)R2(A) 2(A)R3/R)
    Ø4 C-VHK□-04F-M5 M5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 1/8 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-M5 M5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 1/8 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 3/8 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 1/8 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 3/8 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 3/8 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 3/8 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

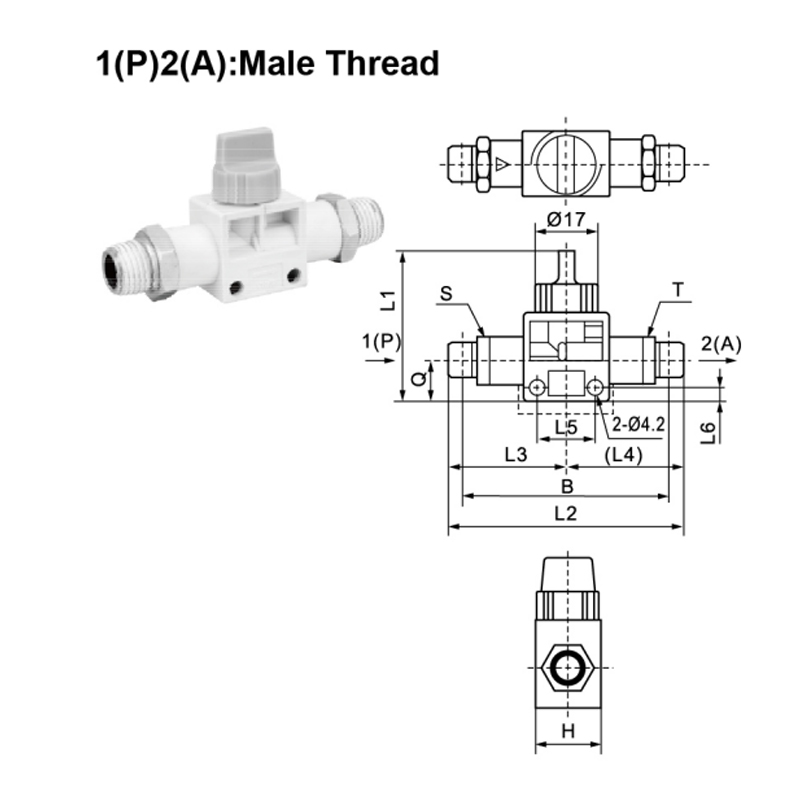

    Koneksyon Thread Modeloooo H L1 L2 L3 L4 L5 L6 Q Epektibo Area
    (mm²)
    Timbang
    (g)     		B S
    Lapad
    Sa kabila
    Flats     		T
    Lapad
    Sa kabila
    Flats
    1(P) 2(A) 1P)R2(A) 2(A)R3R)
    M5 M5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    1/8 M5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    1/8 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 1/8 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    3/8 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    3/8 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 3/8 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
