Ano ang isang Silindro ng hangin Talagang Ginagawa sa isang Linya ng Produksyon
Ang isang silindro ng hangin ay nagko-convert ng naka-compress na presyon ng hangin sa linear na mekanikal na puwersa, at ang maikling sagot para sa sinumang pumili ng isa ay ito: tinutukoy ng laki ng bore ang force output, tinutukoy ng haba ng stroke ang distansya ng paglalakbay, at tinutukoy ng disenyo ng rod ang kapasidad na nagdadala ng load sa ilalim ng side load . Ang isang karaniwang pneumatic actuator cylinder na tumatakbo sa 6 bar (87 psi) shop air na may 32mm bore ay gumagawa ng humigit-kumulang 482 newtons ng puwersa sa push stroke, na sapat na upang himukin ang karamihan sa mga clamping, lift, at pressing na gawain na makikita sa packaging at assembly equipment. Kung ang isang proseso ay nangangailangan ng higit na puwersa nang hindi tumataas ang laki ng bore, ang tanging praktikal na mga daanan ay ang pagtaas ng presyon ng linya (sa loob ng na-rate na limitasyon ng silindro, karaniwang 10 bar para sa mga karaniwang unit) o paglipat sa isang tandem na disenyo ng silindro na nagsasalansan ng dalawang piston sa isang rod.
Ang mga actuator cylinder ay nahahati sa dalawang malawak na mekanikal na pamilya: single-acting cylinders, na gumagamit ng air pressure upang lumipat sa isang direksyon at isang spring para bumalik, at double-acting cylinders, na gumagamit ng air pressure para sa parehong extension at retraction. Ang mga double-acting na disenyo ay nagkakahalaga ng humigit-kumulang 75% ng pang-industriyang pneumatic cylinder installation ayon sa data ng bahagi ng distributor mula sa mga katalogo ng Festo at SMC, higit sa lahat dahil nag-aalok ang mga ito ng kontroladong puwersa at bilis sa magkabilang direksyon at hindi nag-aaksaya ng enerhiya sa pag-compress ng return spring sa bawat cycle.
Pagkalkula ng Cylinder Force: Ang Mga Numero na Mahalaga
Ang formula ng puwersa para sa isang pneumatic cylinder ay diretso: Force (N) = Presyon (bar) x Lugar (cm²) x 10 . Ang piston area ay kinakalkula mula sa bore diameter gamit ang standard circle area formula, π times radius squared. Para sa rod-side (retraction) stroke, ang cross-sectional area ng rod ay dapat ibawas sa kabuuang piston area, kaya naman palaging mas mababa ang retraction force kaysa extension force sa double-acting cylinder, madalas sa pamamagitan ng 10% hanggang 15% depende sa diameter ng rod.
| Bore Diameter | Lugar ng Piston | Puwersa sa 6 Bar | Karaniwang Aplikasyon |
|---|---|---|---|
| 16 mm | 2.01 cm² | 120 N | Maliit na bahagi na pagbuga, gating |
| 25 mm | 4.91 cm² | 295 N | Light clamping fixtures |
| 32 mm | 8.04 cm² | 482 N | Huminto ang conveyor, itulak ang mga plato |
| 50 mm | 19.63 cm² | 1178 N | Pindutin ang angkop, bumubuo ng sheet metal |
| 80 mm | 50.27 cm² | 3016 N | Malakas na clamping, die casting tooling |
Ito ay nagkakahalaga na tandaan na ang teoretikal na puwersa mula sa formula na ito ay kumakatawan sa pinakamataas na magagamit na output bago ang pagkalugi ng friction. Ang real-world delivered force ay tumatakbo nang humigit-kumulang 5% hanggang 10% na mas mababa dahil sa seal friction, lalo na sa mga cylinder na tumatakbo nang matagal nang walang pagpapadulas.
Mga Estilo ng Katawan ng Silindro at Kung Magkasya ang Bawat Isa
Ginagawa ang mga air cylinder sa ilang mga configuration ng katawan, at ang pagpili sa maling istilo ay isa sa mga pinakakaraniwang pinagmumulan ng napaaga na pagsusuot sa mga automated na kagamitan.
Round Body (ISO 6432) Mga Cylinder
Ito ang pinaka-compact na opsyon para sa isang partikular na laki ng bore at madaling i-mount sa mga masikip na frame ng makina gamit ang clevis o flange bracket. Karaniwang makikita ang mga ito sa mga laki ng bore mula 8mm hanggang 25mm at pinapaboran para sa pick-and-place arm, maliliit na mekanismo ng ejector, at gating application kung saan limitado ang espasyo sa kahabaan ng actuation axis.

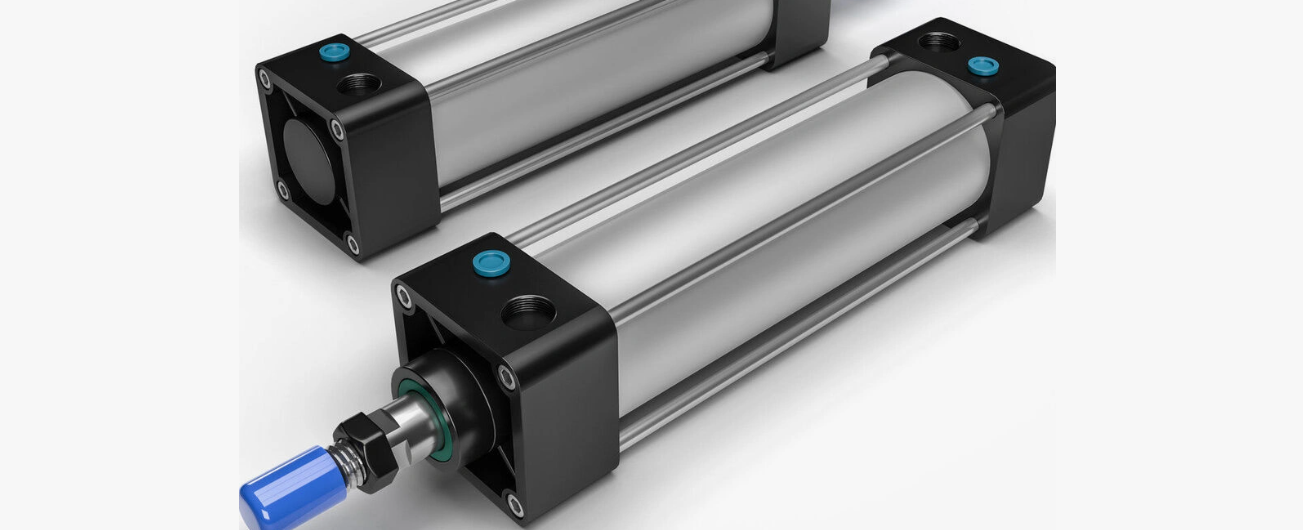

Profile Body (ISO 15552) Mga Cylinder
Square o rectangular cross-section body na may pinagsamang mga mounting slot sa lahat ng apat na gilid. Ang mga flat surface at T-slot grooves ay nagbibigay-daan sa mga designer na i-bolt ang mga sensor, bracket, at guide rails nang direkta sa cylinder body nang walang mga karagdagang fixture. Ang istilong ito ay nangingibabaw sa 32mm hanggang 125mm na hanay ng bore at ang default na pagpipilian para sa pangkalahatang industriyal na automation.
Mga Gabay (Slide) na Silindro
Pinagsasama ng mga ito ang isang karaniwang cylinder na may built-in na linear guide rods, karaniwang dalawang hardened steel shaft na tumatakbo parallel sa main rod. Ang mga guide rod ay sumisipsip ng mga side load at torque na kung hindi man ay maaaring yumuko o mapuputol ang isang karaniwang cylinder rod at seal. Anumang aplikasyon kung saan ang load ay inilapat off-center mula sa centerline ng rod, tulad ng pusher arm o rotating gripper, ay dapat gumamit ng guided cylinder sa halip na isang standard rod cylinder , dahil ang side loading ang nag-iisang pinakamalaking sanhi ng napaaga na rod seal failure.
Mga Compact Cylinder
Maikling stroke, flat profile unit na idinisenyo para sa mga clamping operation kung saan ang axial space ay nasa isang premium, tulad ng sa multi-station rotary table. Ang mga haba ng stroke ay bihirang lumampas sa 50mm, ngunit ang flat mounting face at pinababang kabuuang haba ay ginagawa itong perpekto para sa mga installation kung saan ang isang karaniwang cylinder ay hindi magkasya.
Mga Estilo ng Pag-mount at Ang Kanilang Mga Mechanical Trade-off
Ang piniling estilo ng pag-mount ay nakakaapekto hindi lamang sa pag-install ngunit ang bending stress sa cylinder body at rod na karanasan sa panahon ng operasyon.
- Pag-mount ng paa : Naka-bold sa ilalim ng cylinder body, simple at matibay, ngunit nangangailangan ng load path na ganap na nakahanay upang maiwasan ang mga baluktot na sandali sa body tube.
- Pag-mount ng flange : Naka-bold sa takip o dulo ng ulo, napakahigpit para sa axial push/pull application, karaniwan sa press at stamping equipment.
- Pag-mount ng Trunnion : Ang isang pivot point ay nagbibigay-daan sa cylinder na umindayog habang ito ay umaabot, mahalaga para sa mga clamp arm at mga mekanismo ng pag-angat na umiikot sa isang arko sa halip na gumagalaw sa isang tuwid na linya.
- Pag-mount ni Clevis : Isang pin-and-fork na koneksyon sa likuran ng cylinder, na madalas na ipinares sa isang clevis sa dulo ng rod, na nagpapahintulot sa buong cylinder na mag-pivot sa panahon ng stroke.
Ang Trunnion at clevis mounts ay ang tanging mga pagpipilian na dapat gamitin kapag ang actuation path ay hindi isang tuwid na linya, dahil ang mga matibay na mount sa isang pivoting load ay mabilis na mabaluktot ang piston rod.
Pagkonsumo ng hangin: Tamang Pagsukat ng Compressor
Ang isang hindi napapansing kadahilanan kapag nagdaragdag ng mga silindro sa isang umiiral na sistema ng pneumatic ay ang kabuuang pangangailangan ng hangin. Ang bawat cycle ng isang cylinder ay kumokonsumo ng volume ng compressed air na katumbas ng piston area na pinarami ng stroke length, na dinoble para sa double-acting cylinders dahil ang parehong mga chamber ay pinupuno at nauubos ang bawat cycle.
Halimbawa, ang 50mm bore cylinder na may 200mm stroke ay may piston volume na humigit-kumulang 393 cm³ sa extension side. Idagdag ang rod-side volume (medyo mas kaunti dahil sa rod displacement, tawagan itong 370 cm³), at ang isang buong cycle ay kumokonsumo ng humigit-kumulang 763 cm³ ng libreng hangin sa atmospheric pressure, na pinarami ng compression ratio. Sa 6 bar (7 bar absolute), iyon ay humigit-kumulang 5.3 litro ng libreng hangin bawat cycle. Ang makinang nagpapatakbo ng cylinder na ito sa 20 cycle bawat minuto ay kumonsumo ng humigit-kumulang 106 litro bawat minuto ng libreng hangin para lamang sa isang actuator na iyon , na isang makabuluhang pagkarga kapag pinarami sa isang makina na may isang dosenang o higit pang mga cylinder.
| Sukat ng Bore | Stroke 100mm | Stroke 200mm | Stroke 300mm |
|---|---|---|---|
| 25 mm | 26 L/min | 52 L/min | 78 L/min |
| 32 mm | 42 L/min | 84 L/min | 127 L/min |
| 50 mm | 53 L/min | 106 L/min | 159 L/min |
| 80 mm | 135 L/min | 271 L/min | 406 L/min |
Karaniwang minamaliit ng mga halaman ang sukat ng compressor kapag nagdadagdag ng mga bagong automation cell dahil kinakalkula nila batay sa cylinder bore na nag-iisa nang hindi isinasaalang-alang ang cycle rate. Ang isang compressor na maliit ang laki para sa kabuuang demand ay nagiging sanhi ng pagbaba ng pressure ng linya sa panahon ng peak cycling, na direktang binabawasan ang lakas na output ng bawat cylinder sa system nang sabay-sabay, kung minsan ay humahantong sa mga technician na maling masuri ang sintomas bilang isang bagsak na actuator kapag ang tunay na dahilan ay upstream.
End-of-Stroke Cushioning at Bakit Ito Pinapalawig ang Buhay ng Serbisyo
Sa dulo ng bawat stroke, ang piston ay humihina sa pamamagitan ng paghampas sa dulo ng takip maliban kung mayroong anumang uri ng cushioning. Ang mga karaniwang cylinder na walang cushions ay limitado sa medyo mababa ang bilis ng piston, sa pangkalahatan ay mas mababa sa 0.3 metro bawat segundo, bago magsimulang sirain ng mga puwersa ng epekto ang piston, mga takip ng dulo, at mounting hardware.
Gumagamit ang adjustable cushioning ng needle valve upang i-throttle ang exhaust air sa huling 10 hanggang 15mm ng paglalakbay, na nagpapabagal sa piston bago ito tumama sa dulo ng takip. Ang nag-iisang feature na ito ay maaaring makapagpalawig nang malaki sa buhay ng serbisyo ng cylinder, dahil ang paulit-ulit na mechanical shock ng isang uncushioned stop ay isang malaking contributor sa seal wear, fastener loosening, at kalaunan ay pag-crack ng end cap casting sa aluminum-bodied cylinders.
Para sa mga application na tumatakbo sa itaas ng 0.5 m/s, o para sa anumang cylinder na may mass ng load sa itaas ng ilang kilo, Ang adjustable air cushioning ay dapat ituring na isang karaniwang kinakailangan sa halip na isang opsyonal na pag-upgrade . Ang mga rubber bumper ay nag-aalok ng mas murang alternatibo para sa mas magaan na pagkarga at mas mababang bilis, na sumisipsip ng epekto sa pamamagitan ng elastic deformation kaysa sa air throttling, ngunit napuputol ang mga ito at nangangailangan ng pana-panahong pagpapalit.
Pagpili ng Materyal para sa Iba't ibang Operating Environment
Tinutukoy ng body, rod, at seal na materyales ng isang actuator cylinder kung gaano ito nabubuhay sa labas ng malinis, tuyo, at kontrolado ng klima na sahig ng pabrika.
Karaniwang Aluminum Body Cylinders
Anodized aluminyo ay ang default para sa pangkalahatang panloob na paggamit. Ito ay magaan, lumalaban sa kaagnasan sa ibabaw mula sa normal na halumigmig, at madaling makina para sa katumpakan na mga butas na kinakailangan upang mapanatili ang isang mahusay na selyo. Hindi ito angkop para sa mga kapaligirang may mga kemikal na nakakapaghugas ng tubig o patuloy na pagkakalantad sa tubig-alat na walang karagdagang mga patong.
Hindi kinakalawang na Steel Cylinders
Ginagamit sa pagpoproseso ng pagkain, parmasyutiko, at mga aplikasyon sa dagat kung saan nakagawian ang paghuhugas gamit ang mga chlorinated na panlinis o pagkakalantad sa maalat na hangin. Mas mahal ang mga stainless cylinder, karaniwang 1.5 hanggang 2.5 beses ang presyo ng isang katumbas na aluminum unit, ngunit iwasan ang pitting corrosion na kung hindi man ay mangangailangan ng madalas na pagpapalit sa mga kapaligirang ito.
Seal Compounds
Ang mga seal ng Nitrile (NBR) ay pamantayan para sa pangkalahatang serbisyo ng hangin sa mga temperatura mula -20°C hanggang 80°C. Para sa mga application na may mataas na temperatura na malapit sa mga oven o welding station, ang mga seal ng fluorocarbon (FKM/Viton) ay nagpapalawak ng magagamit na hanay hanggang sa humigit-kumulang 150°C ngunit mas mahal ang halaga. Para sa food-grade at pharmaceutical machinery, kinakailangan ang mga compound ng seal na sumusunod sa FDA at dapat na tahasang tukuyin kapag nag-order, dahil maaaring hindi matugunan ng mga karaniwang seal ang mga kinakailangan sa pagpoproseso ng sanitary.
Mga Karaniwang Sintomas ng Pagkabigo at Mga Pinag-ugatan Nito
Ang mga field technician ay paulit-ulit na nakakaharap ng parehong maliit na bilang ng mga pattern ng pagkabigo sa mga cylinder ng actuator, at ang pagkilala sa mga ito ay mabilis na nakakatipid ng makabuluhang downtime.
| Sintomas | Malamang na Dahilan | Aksyon sa Pagwawasto |
|---|---|---|
| Mabagal o mabagal na stroke | Maliit na laki ng tubing, mahigpit na mga kabit, o mababang presyon ng linya | Suriin ang presyon ng supply sa cylinder port, palakihin ang diameter ng tubing |
| Tumutulo ang hangin mula sa dulo ng baras | Nakasuot na rod seal, madalas mula sa side loading o contamination | Palitan ang seal kit, siyasatin kung may rod scoring at side load source |
| Ang silindro ay naaanod kapag walang hangin | Panloob na piston seal bypass na nagpapahintulot sa paglipat ng hangin sa pagitan ng mga silid | Palitan ang piston seal, suriin ang bore para sa pagmamarka |
| Malakas na putok sa pagtatapos ng stroke | Nawawala o pagod na cushioning, sobrang bilis | Ayusin ang cushion needle valve o magdagdag ng flow control sa tambutso |
| Nakabaluktot na piston rod | Side loading na lampas sa mga na-rate na limitasyon, misalignment | Palitan ng guided cylinder o tamang mechanical alignment |
Karamihan sa mga napaaga na pagkabigo ng cylinder ay nagbabalik sa dalawang sanhi: side loading sa rod mula sa hindi pagkakabit ng pagkakabit, at kontaminadong air supply na nagdadala ng moisture o particulate sa mga seal. Ang isang unit ng filter-regulator-lubricator (FRL) na pinapanatili nang maayos sa upstream ng bawat actuator ay direktang tumutugon sa pangalawang dahilan, at ang mga regular na pagsusuri sa pagkakahanay sa panahon ng preventive maintenance ay tinutugunan ang una.
Isang Praktikal na Checklist para sa Pagtukoy ng Bagong Actuator Cylinder
Kapag tumutukoy ng bagong pneumatic actuator cylinder para sa isang disenyo ng makina o pag-retrofit, ang pagtatrabaho sa mga sumusunod na punto sa pagkakasunud-sunod ay maiiwasan ang mga pinakakaraniwang pagkakamali sa detalye.
- Kalkulahin ang kinakailangang puwersa sa pinakamababang inaasahang presyon ng linya, hindi ang nominal na presyon, dahil maaaring lumubog ang presyon sa panahon ng peak demand.
- Pumili ng laki ng bore na may safety margin na hindi bababa sa 25% sa itaas ng kinakalkula na minimum na kinakailangan ng puwersa.
- Kumpirmahin ang mga account sa haba ng stroke para sa buong mekanikal na paglalakbay kasama ang anumang cushioning distance sa bawat dulo.
- Pumili ng guided cylinder kung anumang side load o torque ang ilalapat sa baras sa panahon ng stroke.
- Itugma ang seal material at body material sa ambient na kapaligiran, kabilang ang temperatura, kahalumigmigan, at pagkakalantad sa kemikal.
- Tukuyin ang uri ng cushioning batay sa inaasahang bilis ng piston at masa ng pagkarga.
- Kumpirmahin ang istilo ng pag-mount na tumutugma sa landas ng pagkarga, tuwid na linya kumpara sa paggalaw ng pivoting.
- Idagdag ang pagkonsumo ng hangin ng bagong silindro sa kabuuang pangangailangan ng system at i-verify ang kapasidad ng compressor.
Ang pagsunod sa pagkakasunud-sunod na ito, sa halip na magsimula mula sa isang numero ng bahagi ng catalog at gumana nang pabalik, ay ang pagkakaiba sa pagitan ng isang actuator na maaasahang gumagana nang maraming taon at isa na nagiging isang umuulit na item sa pagpapanatili sa loob ng mga buwan ng pag-install.
