Single Acting vs Double Acting Cylinder: Mga Pangunahing Pagkakaiba

Single Acting vs Double Acting Cylinder: Ang Maikling Sagot

Kung kailangan mo ng mabilis na hatol: ang double acting cylinder ay nagbibigay sa iyo ng powered motion sa magkabilang direksyon, habang ang isang solong acting cylinder ay gumagamit lamang ng compressed air para sa isang stroke at umaasa sa spring o gravity para sa pagbabalik. Ang nag-iisang pagkakaiba na iyon ang humuhubog sa bawat aspeto ng kung paano mo pipiliin, i-install, at mapanatili ang isang air cylinder sa isang tunay na pneumatic system.

Para sa mga application kung saan tumpak na kontrol, mas mataas na puwersa na output sa parehong direksyon, at pare-pareho ang bilis sa panahon ng parehong extension at retraction matter — tulad ng clamping fixtures, press tooling, at linear transfer system — isang double acting air cylinder ang halos palaging tamang pagpipilian. Para sa mas simpleng mga trabaho tulad ng spring-return clamping, valve actuation, o anumang gawain kung saan ang isang powered stroke ay sapat, ang isang solong acting cylinder ay makabuluhang binabawasan ang gastos, pagiging kumplikado, at pagkonsumo ng hangin.

Pinaghiwa-hiwalay ng mga seksyon sa ibaba kung paano gumagana ang bawat uri sa isang mekanikal na antas, kung saan lumilitaw ang mga tunay na pagkakaiba sa pagganap sa pagsasanay, at kung paano gumawa ng tamang pagpili para sa iyong partikular na system.

How a Single Acting Silindro ng hangin Gumagana

Ang isang solong kumikilos na silindro ay may isang may presyon na port. Kapag pumasok ang compressed air, itinutulak nito ang piston sa isang direksyon — kadalasan ang extension stroke. Ang return stroke ay pinapagana ng isang compressed coil spring na nasa loob ng cylinder body, o sa ilang mga configuration ayon sa bigat ng load mismo.

Ang spring ay paunang na-load sa isang tiyak na halaga ng puwersa sa pabrika. Ang mga karaniwang single acting cylinders ay gumagamit ng spring forces mula sa halos 8 N hanggang 60 N depende sa laki ng bore at haba ng stroke. Gumagana ang puwersa ng spring na iyon laban sa presyur ng hangin sa panahon ng power stroke, na nangangahulugan na ang epektibong puwersa ng output sa dulo ng baras ay mas mababa kaysa sa kung ano ang bubuo ng presyon ng hangin lamang.

Para sa isang 50 mm bore single acting cylinder na tumatakbo sa 6 bar (87 psi), ang theoretical force ay humigit-kumulang 1,178 N. Matapos ibawas ang isang tipikal na spring force na 25 N at accounting para sa seal friction (karaniwan ay 5-10% ng theoretical force), ang aktwal na rod force na magagamit para sa trabaho ay bumaba sa paligid. 1,030–1,050 N . Ang kaltas na ito ay lumalaki nang mas makabuluhan sa mas maliliit na laki ng butas kung saan ang puwersa ng tagsibol ay kumakatawan sa isang mas malaking porsyento ng kabuuang magagamit na puwersa.

Mga Pangunahing Panloob na Bahagi

• Single air port (karaniwan ay nasa dulo ng takip para sa mga push-type na cylinder)
• Ibalik ang spring na nakaupo sa pagitan ng mukha ng piston at ng takip ng rod-end
• Huminga ng port o vent sa gilid ng tagsibol upang maiwasan ang pagtaas ng presyon
• Single piston seal (isang dynamic na lokasyon ng seal)
• Rod seal sa cylinder head

Ang breather port ay madalas na napapansin sa panahon ng pag-install ngunit ito ay kritikal. Kung ito ay naharang ng kontaminasyon o aksidenteng nasaksak, ang hangin na nakulong sa tagsibol ay lumilikha ng back-pressure na nagpapababa ng puwersa ng extension at nagpapabagal sa bilis ng stroke nang hindi mahuhulaan.

Paano Gumagana ang Double Acting Air Cylinder

Ang double acting cylinder ay may dalawang air port — isa sa dulo ng takip at isa sa dulo ng baras. Upang pahabain ang baras, ang naka-compress na hangin ay pumapasok sa cap-end port habang ang rod-end port ay nauubos. Upang bawiin, lumipat ang supply: pumapasok ang hangin sa dulo ng baras habang nauubos ang dulo ng takip. Ang isang directional control valve (karaniwang isang 5/2 o 4/2 solenoid valve) ang namamahala sa switching na ito.

Dahil walang bumalik spring absorbing force, ang buong pneumatic force ay magagamit sa parehong direksyon . Gayunpaman, may mahalagang asymmetry na dapat maunawaan: ang rod-end bore area ay mas maliit kaysa sa cap-end bore area dahil ang piston rod ay dumadaan dito. Nangangahulugan ito na ang puwersa ng pagbawi ay palaging bahagyang mas mababa kaysa sa puwersa ng extension sa parehong presyon ng supply.

Para sa isang double acting cylinder na may 63 mm bore, isang 20 mm rod diameter, na tumatakbo sa 6 bar:

• Lakas ng extension (dulo ng takip): π/4 × 63² × 6 = humigit-kumulang 1,871 N
• Lakas ng pagbawi (dulo ng baras): π/4 × (63² – 20²) × 6 = humigit-kumulang 1,682 N

Ang humigit-kumulang 10–12% na pagkakaiba sa puwersa sa pagitan ng extension at retraction ay pare-pareho sa mga laki ng bore at isang karaniwang salik sa double acting cylinder sizing calculations. Kung ang iyong retraction stroke ay nagdadala ng makabuluhang pagkarga, dapat mong sukatin ang silindro batay sa puwersa ng pagbawi, hindi ang puwersa ng extension.

Mga Pangunahing Panloob na Bahagi

• Dalawang air port (cap end at rod end)
• Double-lip o U-cup piston seal sa magkabilang gilid ng piston
• Rod seal at wiper sa cylinder head
• Walang spring — buong panloob na haba ng butas na magagamit para sa stroke
• Opsyonal na mga panloob na unan sa magkabilang posisyon sa dulo

Magkatabing Paghahambing: Single Acting vs Double Acting Cylinder

Force Output: Kung Saan Talagang Nag-iiba ang Mga Numero

Ang pagkalkula ng puwersa ay kung saan kadalasang nagkakamali ang mga inhinyero kapag inihahambing ang dalawang uri ng cylinder na ito. Ang mga formula ay mukhang katulad sa ibabaw, ngunit ang pagbabawas ng tagsibol sa isang solong kumikilos na silindro ay nagpapakilala ng isang variable na nagbabago sa posisyon ng stroke.

Ang puwersa ng isang coil spring ay sumusunod sa Hooke's Law: ang puwersa ay tumataas nang linearly habang ito ay pumipilit. Ibig sabihin nito ang epektibong puwersa ng output ng isang solong kumikilos na silindro ay nagbabago sa buong stroke . Sa simula ng extension, ang tagsibol ay malapit sa libreng haba nito at may kaunting pagtutol. Sa pamamagitan ng buong extension, ito ay ganap na naka-compress at nagsasagawa ng pinakamataas na pagtutol - pagbabawas ng pinakamaraming puwersa mula sa output sa eksaktong sandali na ang rod ay nakakatugon sa workpiece.

Isaalang-alang ang isang 40 mm bore single acting cylinder na may 100 mm stroke sa 5 bar supply pressure:

• Theoretical pneumatic force: ~628 N
• Spring force sa simula ng extension: ~10 N (malapit sa libreng haba)
• Spring force sa buong extension: ~35 N (fully compressed)
• Epektibong saklaw ng puwersa: humigit-kumulang 580–615 N sa kabila ng stroke

Para sa isang double acting cylinder ng parehong 40 mm bore sa 5 bar, ang extension force ay pare-pareho ~628 N sa buong stroke (minus seal friction, na halos pare-pareho). Ang pagkakapare-parehong iyon ay napakahalaga sa mga application tulad ng pagpindot, pagbuo, o pag-clamping kung saan ang puwersa sa dulo ng stroke ay ang kritikal na parameter ng disenyo.

Ang return stroke ng isang solong acting cylinder ay ganap na pinamamahalaan ng spring. Ang isang spring na idinisenyo upang ibalik ang piston laban sa seal friction at isang katamtamang pagkarga ay maaaring magdulot 15–50 N ng netong puwersa depende sa laki ng silindro. Ihambing ito sa puwersa ng pagbabalik ng double acting cylinder na ilang daang newtons, at nagiging malinaw kung bakit hindi angkop ang mga single acting cylinders para sa mga aplikasyon kung saan ang pagbawi ay dapat na madaig ang malaking pagtutol o mabilis na ilipat ang isang load.

Mga Pagkakaiba ng Speed Control sa pagitan ng Dalawang Uri

Ang kontrol sa bilis ay nakakamit sa mga pneumatic system sa pamamagitan ng paghihigpit sa daloy ng hangin ng tambutso mula sa silindro gamit ang mga flow control valve (meter-out configuration) o paghihigpit sa supply airflow (meter-in configuration). Karaniwang mas gusto ang meter-out na kontrol dahil nagbibigay ito ng mas matatag, load-independent na regulasyon ng bilis.

Para sa double acting air cylinder, nag-i-install ka ng mga flow control valve sa parehong port. Nagbibigay ito sa iyo ng independiyenteng pagsasaayos ng bilis para sa extension at pagbawi — maaari mong patakbuhin ang extension sa 200 mm/s at ang retraction sa 500 mm/s, halimbawa, sa mga simpleng pagsasaayos ng balbula. Ang independiyenteng kontrol na ito ay mahalaga sa high-cycle automation kung saan mahalaga ang cycle time optimization.

Para sa isang solong kumikilos na silindro, maaari mong sukatin ang hangin papasok at palabas sa may presyur na bahagi upang makontrol ang bilis ng extension. gayunpaman, ang bilis ng pagbabalik ay naayos ng puwersa ng tagsibol at ang pagkarga . Kung matigas ang spring at magaan ang load, mabilis na bumabalik ang piston, na lumilikha ng mga impact load sa end cap. Kung malambot ang spring at mabigat ang karga, maaaring masyadong mabagal o hindi kumpleto ang pagbabalik. Hindi mo maaaring basta-basta paikutin ang isang balbula upang pabagalin ang pagbabalik ng isang spring-return cylinder — na nangangailangan ng pagpapalit ng spring mismo o pagdaragdag ng isang nakalaang cushion.

Sa pagsasagawa, ginagawa nitong hindi angkop ang mga single acting cylinder sa mga application na may variable na load sa return stroke o kung saan kailangang ibagay ang bilis ng pagbalik upang tumugma sa isang proseso. Ang mga linya ng packaging, robotic na end-of-arm tooling, at mga transfer conveyor ay karaniwang nangangailangan na ang parehong bilis ng stroke ay independiyenteng i-dial - at itinutulak nito ang karamihan sa mga application na iyon sa double acting na teritoryo.

Air Consumption: Ang Compressed Air Cost Comparison

Ang compressed air ay isa sa mga pinakamahal na utility sa isang manufacturing plant. Tinantiya iyon ng mga pag-aaral ng mga organisasyon tulad ng U.S. Department of Energy 20–30% ng pang-industriya na pagkonsumo ng kuryente ang mga compressed air system , at ang mga pneumatic actuator ang pangunahing mga mamimili sa loob ng mga system na iyon. Ang pag-unawa sa pagkakaiba sa pagkonsumo ng hangin sa pagitan ng single at double acting cylinders ay samakatuwid ay hindi isang akademikong ehersisyo — ito ay may direktang epekto sa mga gastos sa pagpapatakbo.

Ang isang solong kumikilos na silindro ay kumonsumo lamang ng may presyon ng hangin sa power stroke. Ang return stroke ay hinihimok ng spring, at ang hangin mula sa power stroke side ay nauubos lang sa atmospera. Para sa isang kumpletong cycle, ang dami ng hangin na nakonsumo ay katumbas ng bore area na pinarami ng haba ng stroke, na inayos para sa compression ratio sa supply pressure.

Ang isang double acting cylinder ay kumonsumo ng hangin sa parehong mga stroke. Gayunpaman, dahil ang rod-end bore area ay mas maliit kaysa sa cap-end, ang volume na natupok sa retraction stroke ay bahagyang mas mababa kaysa sa extension stroke. Ang kabuuang hangin na natupok sa bawat cycle ay humigit-kumulang 1.7 hanggang 1.9 beses ang hangin na ginagamit ng isang katumbas na solong kumikilos na silindro, depende sa diameter ng baras.

Para sa isang kongkretong halimbawa: isang 50 mm bore, 100 mm stroke double acting cylinder na tumatakbo sa 6 bar at ang pagbibisikleta sa 60 beses bawat minuto ay kumukonsumo ng humigit-kumulang:

• Cap end bawat stroke: (π/4 × 0.05²) × 0.1 × (6 1) = ~1.37 liters (libreng hangin) bawat stroke
• Rod end bawat stroke (ipagpalagay na 20 mm rod): humigit-kumulang 1.09 liters bawat stroke
• Kabuuan bawat minuto sa 60 cycle: ~146 litro/min libreng hangin

Ang isang katumbas na solong kumikilos na silindro ay kumonsumo ng humigit-kumulang 82 litro/min. Sa kabuuan ng isang makina na may 20 tulad na mga cylinder na nagpapatakbo ng dalawang shift, ang taunang pagkakaiba sa halaga ng kuryente ay nagiging masusukat. Kapag nagde-deploy ka ng malaking bilang ng mga cylinder, o kapag ang mga cylinder ay gumagana sa mahabang stroke o sa mataas na cycle rate, ang pagkakaiba sa pagkonsumo ng hangin ay makabuluhang nakakaapekto sa operating economics — kahit na ang double acting cylinder ay mas mataas sa teknikal.

Mga Limitasyon sa Haba ng Stroke: Bakit Maagang Nangunguna ang Mga Single Acting Cylinder

Pisikal na nililimitahan ng internal return spring sa iisang acting cylinder kung gaano katagal ang stroke. Habang tumataas ang haba ng stroke, kailangan mo ng mas mahabang spring, na nangangailangan ng mas mahabang cylinder body — at mas mahirap panatilihing matatag at maayos na ginagabayan sa loob ng bore ang mas mahabang spring. Nagdaragdag din sila ng higit na haba sa pangkalahatang silindro kahit na sa binawi na posisyon.

Karamihan sa mga tagagawa ay nag-aalok ng mga single acting cylinder na may pinakamataas na stroke na 25 mm hanggang 200 mm. Ang ilang mga espesyal na disenyo ay umaabot sa 300 mm. Higit pa riyan, ang tagsibol ay nagiging hindi praktikal. Kung ang iyong aplikasyon ay nangangailangan ng 400 mm, 600 mm, o 1,000 mm na stroke, ang double acting cylinder ay ang tanging magagamit na opsyon sa karaniwang hanay ng produkto ng air cylinder.

Nakikipag-ugnayan din ang limitasyong ito nang may puwersa: habang tumataas ang stroke, tumataas din ang spring compression sa buong extension, na nangangahulugang mas maraming puwersa ang natupok sa pagtagumpayan ng spring sa pagtatapos ng stroke. Para sa mga stroke na mas mahaba kaysa sa humigit-kumulang 100–150 mm sa isang solong kumikilos na disenyo, ang spring force subtraction ay magsisimulang maging malaking porsyento ng kabuuang magagamit na pneumatic force, lalo na sa maliliit na laki ng bore.

Fail-Safe Behavior: Isang Kritikal na Pagsasaalang-alang sa Kaligtasan

Ang isa sa pinakamahalagang pagkakaiba sa pagitan ng dalawang uri ng cylinder na ito ay kung ano ang nangyayari kapag nawalan ng supply ng hangin — mula man sa pagkabigo ng compressor, emergency stop, o pagkaputol ng linya.

Ang nag-iisang kumikilos na spring-return cylinder ay awtomatikong babalik sa spring-side na posisyon nito kapag bumaba ang pressure. Kung ang silindro ay naka-configure upang i-clamp ang isang workpiece sa power stroke (extension), ang pagkawala ng hangin ay nagiging sanhi ng paglabas nito. Kung ito ay naka-configure sa spring-extend (na inaalok ng ilang disenyo para sa pangkaligtasang pag-clamping), ang pagkawala ng hangin ay nagiging sanhi ng pag-clamp nito. Ang deterministikong gawi na ito ay sadyang ginawa para sa mga aplikasyong pangkaligtasan.

Ang pagbabantay ng makina, mga mekanismo ng paglabas ng preno, at mga emergency stop ay madalas na gumagamit ng mga single acting cylinder tiyak na dahil ang kanilang pag-uugali na hindi ligtas ay mahuhulaan at ginagarantiyahan ng spring, hindi ng isang de-koryenteng signal o posisyon ng balbula.

Ang double acting cylinder, sa kabilang banda, ay humahawak sa huling posisyon nito kapag nawala ang hangin — kung ang directional valve ay isang detent o spring-center type na humaharang sa parehong port. Minsan ito ay kanais-nais (hindi mo gustong bumagsak ang isang naka-load na axis), ngunit maaari rin itong maging mapanganib kung ang silindro ay nasa gitna ng isang clamping o pressing operation kapag nabigo ang hangin.

Ang mga pamantayan sa kaligtasan kabilang ang ISO 13849 at IEC 62061 ay nangangailangan ng mga taga-disenyo ng makina na suriin at idokumento ang pag-uugali ng lahat ng mga actuator sa ilalim ng mga kundisyon ng fault. Ang pagpili sa pagitan ng single acting at double acting cylinder ay direktang may kaugnayan sa pagsusuring ito, at ang fail-safe na katangian ng single acting type ay kadalasang nagiging lugar sa mga safety-rated circuits kahit na ang double acting cylinder ay maaaring gamitin para sa higit na kontrol nito.

Mga Karaniwang Lugar ng Aplikasyon para sa Bawat Uri ng Silindro

Kung saan Excel ang Single Acting Cylinders

• Mga actuator ng pneumatic valve: Ang mga quarter-turn ball valve at gate valve ay kadalasang gumagamit ng spring-return single acting cylinders kaya ang balbula ay nabigo sa isang kilalang ligtas na posisyon (bukas o sarado) kapag bumaba ang presyon ng hangin.
• Mga clamping fixture na may maikling stroke: Ang paghawak ng mga workpiece para sa machining kung saan ang puwersa ng machining ay palaging nasa isang direksyon at ang clamp ay kailangan lamang na pakawalan (retract) sa ilalim ng mababang load.
• Pinto at hatch control: Kung saan tinitiyak ng pagbabalik ng tagsibol ang pagsasara sa power failure.
• Pag-uuri at paglilipat ng mga gate: Mga simpleng flip gate sa mga conveyor kung saan ang isang direksyon ay palaging ang default at ang isa ay ang powered actuation.
• Pakikipag-ugnayan ng preno at clutch: Spring-apply preno para sa mga emergency na paghinto — ang preno ay gumagana kapag nawalan ng hangin.

Kung Saan Kinakailangan ang Mga Double Acting Cylinder

• Pag-automate ng pick-and-place: Ang parehong extension at pagbawi ay dapat na pinapagana, kontrolado ng bilis, at kayang hawakan ang mga variable na timbang ng bahagi.
• Mga operasyon sa pagpindot at pagbuo: Mataas na puwersa sa parehong direksyon; ang pagbabalik ay dapat na malampasan ang workpiece springback o ejector resistance.
• Long-stroke linear transfer: Ang anumang stroke na lampas sa 200 mm ay nangangailangan ng double acting air cylinder.
• Mga aplikasyon ng rodless cylinder: Ang mga rodless pneumatic cylinder ay likas na double acting, na ginagamit para sa long-travel horizontal transfer kung saan ang isang conventional rod cylinder ay hindi praktikal na mahaba.
• Pagkiling at pag-ikot ng mga talahanayan: Ang parehong tipping at pagbabalik ng talahanayan ay nangangailangan ng pinapagana, nakokontrol na puwersa.
• Mga high-cycle na application na higit sa 60 cycle/min: Kung saan ang bilis ng pagbawi ay dapat na tumpak na nakatutok upang mapanatili ang oras ng pag-ikot nang walang shock loading.

Mga Kinakailangan sa Control Valve: 3/2 vs 5/2

Direktang tinutukoy ng pagkakaiba sa mga air port sa pagitan ng single at double acting cylinders ang kinakailangang control valve, na nakakaapekto sa mga wiring, manifold na disenyo, at gastos.

A 3/2 valve (3 port, 2 posisyon) ay sapat para sa isang solong kumikilos na silindro. Sa isang posisyon, ikinokonekta nito ang supply sa cylinder port. Sa kabilang posisyon, ikinokonekta nito ang cylinder port sa tambutso. Ang tagsibol ang humahawak sa natitira. Ang 3/2 valve ay pisikal na mas maliit at karaniwang 20–40% mas mura kaysa sa 5/2 valve. Nangangailangan din ito ng mas simpleng manifold block kapag maraming balbula ang pinagsama-sama.

A 5/2 balbula (5 port, 2 posisyon) ay ang pamantayan para sa isang double acting cylinder. Sa isang posisyon, napupunta ang supply sa dulo ng takip at nauubos ang dulo ng baras. Sa kabilang posisyon, ang supply ay napupunta sa rod end at ang cap end exhaust. Ang dalawang exhaust port ay karaniwang kung saan naka-install ang flow control valves para sa speed regulation.

Sa mga system na may maraming axes — isang 20-station assembly machine, halimbawa — ang pinagsama-samang pagkakaiba sa gastos sa pagitan ng 20 3/2 valves at 20 5/2 valves ay maaaring maging makabuluhan. Para sa mas maliliit na cylinder sa mga simpleng application, ang pagkakaiba sa gastos na ito ay kadalasang nagbibigay-katwiran sa pagtukoy sa isang solong acting cylinder kahit na ang isang double acting ay maaaring mag-alok ng bahagyang mas mahusay na pagganap.

Tandaan din iyan Available ang 5/2 valve na may spring return, detent (memory), o dual solenoid actuation , ang bawat isa ay nag-aalok ng iba't ibang pag-uugali ng fail-state. Ang pagpili ng uri ng balbula ay nakikipag-ugnayan sa uri ng silindro upang matukoy ang pag-uugali ng kaligtasan sa antas ng system — isang bagay na dapat suriin sa yugto ng disenyo, na hindi i-retrofit sa ibang pagkakataon.

Mga Pagkakaiba sa Pagpapanatili sa Practice

Sa mga tuntunin ng bilang ng seal, ang isang solong kumikilos na cylinder ay may mas kaunting mga dynamic na sealing surface kaysa sa isang double acting. Ang mas kaunting mga seal sa pangkalahatan ay nangangahulugan ng mas kaunting mga daanan ng pagtagas at bahagyang mas mababang dalas ng pagpapalit ng seal. Gayunpaman, ang spring sa isang solong acting cylinder ay isang karagdagang bahagi ng wear na hindi umiiral sa isang double acting na disenyo.

Ang mga bukal sa mga pneumatic cylinder ay na-rate para sa milyun-milyong cycle, ngunit nakakapagod ang mga ito. Ang isang spring na nawala ang pag-igting ay magiging sanhi ng silindro na bumalik nang mabagal, hindi kumpleto, o hindi na. Sa isang makina na tumatakbo nang 24 na oras sa isang araw sa 60 cycle bawat minuto, isang silindro ang nakumpleto 86 milyong cycle bawat taon . Ang pagkapagod sa tagsibol sa bilis ng pag-ikot na iyon ay isang tunay na pagsasaalang-alang sa pagpapanatili, lalo na sa mga cylinder na may mas maikling stroke kung saan ang spring compression bawat cycle ay isang mas malaking bahagi ng kabuuang paglalakbay ng spring.

Para sa mga double acting cylinder, ang pagsusuot ng seal ay ang pangunahing alalahanin sa pagpapanatili. Karaniwang tumatagal ang modernong polyurethane at PTFE-based piston seal 50 hanggang 100 milyong cycle sa ilalim ng normal na mga kondisyon ng pagpapatakbo na may malinis, lubricated o walang langis na tuyong hangin. Ang kontaminadong suplay ng hangin ay ang pinakakaraniwang sanhi ng napaaga na pagkabigo ng selyo sa parehong uri ng silindro.

Ang breather port sa isang solong acting cylinder ay nararapat na tiyak na banggitin: dapat itong suriin at linisin nang regular bilang bahagi ng preventive maintenance. Ang isang barado na paghinga ay unti-unting binabawasan ang pagganap na maaaring hindi ito mapansin hanggang sa magsimulang kumilos ang silindro — ginagawang mas mahalaga ang nakaiskedyul na inspeksyon kaysa sa reaktibong pagkukumpuni.

Pagpili ng Tamang Sukat ng Bore para sa Alinmang Uri

Ang tamang sukat ng bore ay ang pinakapangunahing hakbang sa pagtukoy ng anumang air cylinder. Ang isang maliit na sukat ng isang bore ay gumagawa ng hindi sapat na puwersa; ang sobrang laki ay nag-aaksaya ng hangin at pera. Ang proseso ay bahagyang naiiba para sa bawat uri ng silindro.

Para sa Single Acting Cylinders

1. Tukuyin ang kinakailangang puwersa sa end-of-stroke (kung saan ang spring compression ay maximum).
2. Idagdag ang maximum spring force para sa napiling stroke sa kinakailangang output force.
3. Magdagdag ng seal friction (karaniwang 10% ng theoretical force bilang safety margin).
4. Kalkulahin ang bore area na kailangan: Lugar = Kabuuang Force ÷ Supply Pressure.
5. Piliin ang susunod na karaniwang laki ng butas mula sa kinakalkula na lugar.
6. I-verify na ang puwersa ng spring ay sapat upang ibalik ang piston laban sa load sa return stroke.

Para sa Double Acting Cylinders

1. Tukuyin ang kinakailangang puwersa para sa parehong extension at retraction stroke nang hiwalay.
2. Kalkulahin ang bore na kinakailangan para sa bawat stroke sa magagamit na presyon ng supply, na isinasaalang-alang ang pagbawas ng rod-end area sa pagkalkula ng pagbawi.
3. Magdagdag ng safety factor na 1.25–1.5× upang isaalang-alang ang friction, misalignment, at mga variation ng pressure.
4. Piliin ang bore na nakakatugon sa parehong mga kinakailangan sa stroke — karaniwang mas malaki sa dalawang kinakalkulang halaga.
5. Suriin ang diameter ng baras laban sa mga limitasyon ng buckling kung ang baras ay nasa compression at mahaba ito kumpara sa diameter nito.

Ang mga karaniwang sukat ng bore sa parehong uri ng cylinder ay sumusunod sa ISO 15552 convention: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, at 200 mm ang pinakakaraniwan. Ang pagtukoy sa isang karaniwang sukat ng bore ay nagsisiguro ng pagpapalitan sa pagitan ng mga tagagawa at pinapasimple ang pamamahala ng mga ekstrang bahagi.

Mga Saklaw ng Operating Pressure at Ang Epekto Nito sa Pagpili

Parehong single at double acting air cylinders ay na-rate para sa karaniwang operating pressures ng 1 hanggang 10 bar (14.5 hanggang 145 psi) , na ang pinakakaraniwang pang-industriyang supply pressure ay 6 bar (87 psi). Gayunpaman, ang pagpapatakbo sa mas mababang presyon ay nakakaapekto sa bawat uri nang iba.

Para sa mga single acting cylinders, kinakailangan ang minimum na operating pressure upang malampasan ang spring preload plus seal friction. Kung ang supply pressure ay bumaba sa, sabihin nating, 3 bar sa isang system na na-rate para sa 6 bar, ang epektibong puwersa ng output ay bumaba ng humigit-kumulang 50%. Ngunit ang puwersa ng tagsibol ay nananatiling hindi nagbabago — ibig sabihin, ang pagbabawas ng puwersa ng solong kumikilos na silindro ay hindi katimbang kumpara sa dobleng uri ng pagkilos sa parehong pinababang presyon.

Bukod pa rito, ang mga single acting cylinders ay maaaring may pinakamababang operating pressure na tinukoy ng manufacturer sa ibaba kung saan ang cylinder ay hindi ganap na magpapahaba laban sa spring. Karaniwang nakalista ang threshold na ito sa datasheet ng produkto at dapat ikumpara sa minimum na garantisadong presyon ng supply sa iyong system — hindi ang nominal na presyon ng supply.

Ang mga double acting cylinder ay hindi gaanong sensitibo sa pagbabagu-bago ng presyon sa pagsasaalang-alang na ito dahil alinman sa stroke ay walang nakapirming mekanikal na pagtutol upang malampasan nang higit sa friction. Sa mas mababang presyon, bumababa nang proporsyonal ang output ng puwersa sa parehong mga stroke, at gumagana pa rin ang system — na may mas kaunting puwersang magagamit.

Mga Variant ng Double Acting Cylinder na Dapat Malaman

Sa loob ng kategoryang double acting, ang ilang mga espesyal na disenyo ay tumutugon sa mga partikular na kinakailangan sa aplikasyon:

• Double rod double acting cylinder: Ang piston rod ay umaabot mula sa magkabilang dulo ng silindro. Ang magkabilang panig ay may parehong bore area, kaya ang extension at retraction forces ay magkapareho. Ginagamit kapag kritikal ang output ng simetriko na puwersa o kapag kailangan ang through-rod para sa mekanikal na koneksyon o sanggunian sa pagsukat sa magkabilang panig.
• Tandem na silindro: Dalawang double acting cylinders na naka-mount sa serye sa parehong piston rod. Ang dalawang piston ay kumikilos nang sabay-sabay, humigit-kumulang na nagdodoble sa magagamit na puwersa mula sa isang ibinigay na diameter ng bore. Ginagamit kapag ang bore space ay limitado ngunit kailangan ng mataas na puwersa.

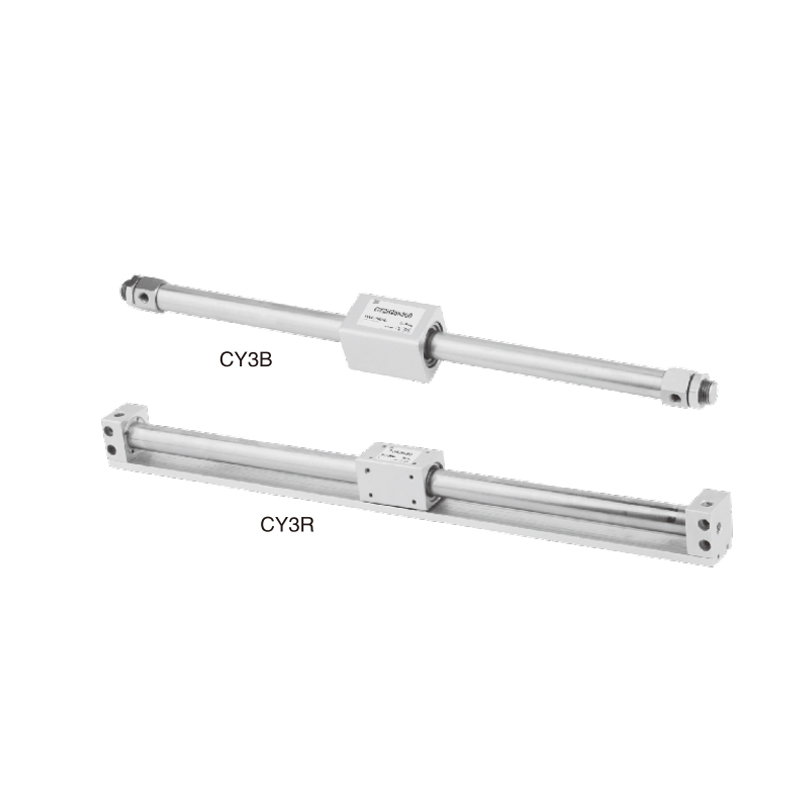

• Rodless double acting cylinder: Ang load ay kumokonekta sa labas sa piston sa pamamagitan ng slot o magnetic coupling sa cylinder wall. Pinapagana ang napakahabang stroke sa isang compact na pakete. Magagamit sa mga stroke hanggang 6,000 mm o higit pa.
• May gabay na double acting cylinder: Direktang isinasama ang mga linear na gabay sa katawan ng silindro upang maalis ang rotational torque at side-load na pwersa sa rod. Kritikal para sa mga application kung saan kinakailangan ang tumpak na linear na paggalaw at angular na katumpakan nang walang mga panlabas na gabay.

Buod: Pagpili sa Pagitan ng Single Acting at Double Acting

Ang desisyon ay diretso kapag naipa mo ang iyong mga kinakailangan sa aplikasyon laban sa mga pangunahing pagkakaiba. Gamitin ang sumusunod na balangkas:

• Pumili ng single acting kapag: ang aplikasyon ay nangangailangan ng hindi ligtas na pagbabalik sa isang posisyon sa bahay; ang stroke ay maikli (sa ilalim ng 150-200 mm); ang kinakailangang puwersa sa pagbabalik ay minimal; dapat mabawasan ang pagkonsumo ng hangin; mas simple balbula circuitry ay ginustong; at ang pagtitipid sa gastos sa mga balbula at pagtutubero ay makabuluhan sa sukat.
• Pumili ng double acting kapag: ang parehong mga stroke ay dapat maghatid ng makabuluhang puwersa; ang haba ng stroke ay lumampas sa 200 mm; independiyenteng kontrol ng bilis ng parehong mga stroke ay kinakailangan; ang cycle rate ay mataas at ang bilis ng pagbabalik ay dapat na nakatutok; ang load sa return stroke ay variable o makabuluhan; o ang application ay isang press, transfer, o pick-and-place na mekanismo.

Sa karamihan ng mga aplikasyon sa automation ng industriya, ang double acting air cylinder ay ang default na workhorse — nababaluktot, makapangyarihan, at ganap na nakokontrol. Ang nag-iisang kumikilos na cylinder ay nakakakuha ng lugar nito sa mas simple, kritikal sa kaligtasan, o sensitibo sa gastos na mga disenyo kung saan ang likas na pag-uugali ng spring-return ay isang tampok sa halip na isang limitasyon. Ang pag-unawa sa parehong uri sa antas ng detalyeng ito ay nagbibigay-daan sa iyong kusa na gawin ang pagpiling iyon, batay sa mga kinakailangan sa engineering sa halip na convention.
