Libreng Mount Cylinder ng Serye ng CU/CUK
  • Libreng Mount Cylinder ng Serye ng CU/CUK
Libreng Mount Cylinder

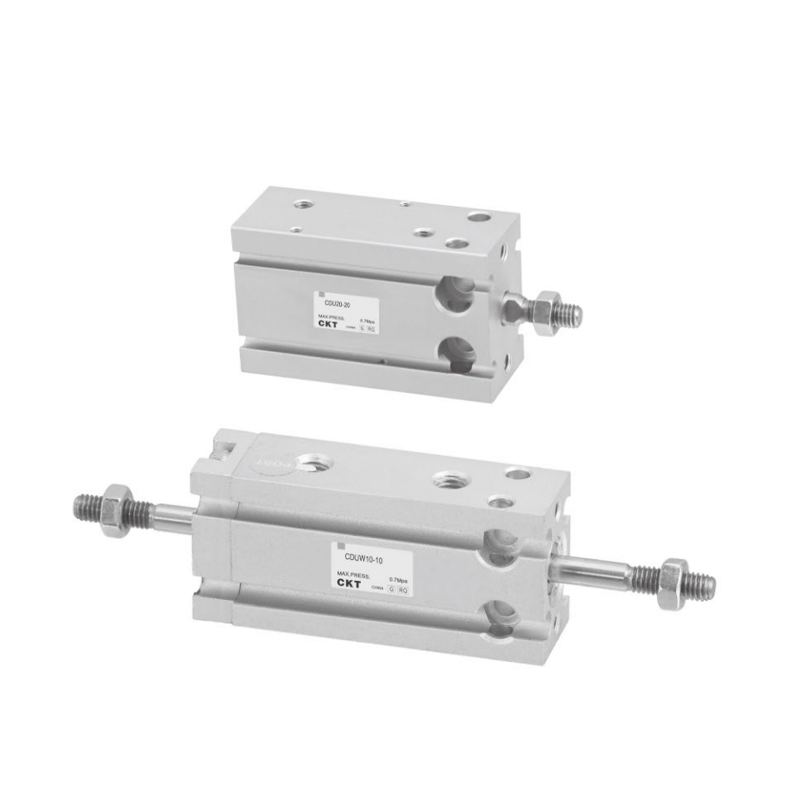

Libreng Mount Cylinder ng Serye ng CU/CUK

Ang CU/CUK Series Free Mount Cylinder ay isang modular free-mount cylinder na nakakamit ng lubos na flexible mechanical integration sa pamamagitan ng structural optimization. Nakatuon ang disenyo nito sa pagpapasimple ng proseso ng pag-install at pag-angkop sa maraming kondisyon sa pagtatrabaho, at angkop para sa mga kinakailangan sa precision na kontrol sa paggalaw sa ilalim ng mga dynamic na sitwasyon ng pagkarga.

Mga Pangunahing Tampok
▸ Kalayaan sa istruktura: Ang katawan ay nagbibigay ng multi-axial fixed interface, sumusuporta sa mga hindi karaniwang postura ng pag-install, at nag-aalis ng mga bahagi ng adapter;

▸ Magaan at compact na istraktura: Ang low-inertia body na disenyo ay makabuluhang binabawasan ang pagkarga ng system at ino-optimize ang paggamit ng espasyo;

▸ Maramihang mga pagpipilian sa pagtutukoy: Sinasaklaw ang isang malawak na hanay ng mga silindro na diyametro at mga kumbinasyon ng stroke, na umaangkop sa magkakaibang mga senaryo ng pagkarga at pag-aalis;

▸ Gabay sa mataas na katatagan: One-piece precision-ground piston rod guide structure upang makamit ang walang langis na pangmatagalan at matatag na operasyon;

▸ Built-in na sensor system: Ang naka-embed na disenyo ng packaging ng magnetic coupling switch ay nag-aalis ng panganib ng panlabas na interference at nagsasama ng feedback sa pagpoposisyon.

E-mail: manager@cktworld.com
I-download
NAUNA：CUJB Series Maliit na Libreng Pag-install na Silindro
SUSUNOD：Walang susunod na artikulo
  • Laki ng bore(mm) 6 10 16 20 25 32
    likido Hangin
    Aksyon Doble kumikilos
    Walang asawa kumikilos: Spring return/extend
    Max.Nagpapatakbo Presyon 0.7MPa
    Min.
    Operating
    Pressure
    (MPa)     		Double
    acting     		nag-iisang poste 0.12 0.06 0.05
    Double rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Hindi umiikot na double rod na uri 0.18 0.13 0.11
    Single
    acting     		Pamantayan 0.2 0.15 0.13
    Hindi umiikot na baras 0.23 0.18 0.16
    Ambient At Fluid Temperature May auto switch:-10~60℃,Walang auto switch:-10~70℃
    unan Ang magkabilang dulo ay rubber bumper
    Bilis ng Piston 50~500mm/s
    Stroke Length Tolerance(mm) 1
    Lubrication Hindi kinakailangan
    Pag-mount Libreng mount (ilang mounting slot)
    Rod hindi umiikot Katumpakan ±0.8° ±0.5°
    Laki ng Port M5×0.8 45665
    *Kung kailangan ang oiling, mangyaring gamitin ang Turbine Oil No. 1 ISOVG32.

  • StrokelAuto Switch Model
    Bore
    laki
    (mm)     		Standard Stroke (mm) Mahabang stroke
    (dobleng pagkilos)
    *Auto Lumipat Modelo
    (direktang bundok)
    Dobleng pag-arte Nag-iisang kumikilos
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Pagmarka ng haba ng wire: Walang pagmamarka - 0.5 m, L - 3 m, Z - 5 m Halimbawa: M9N, M9NL

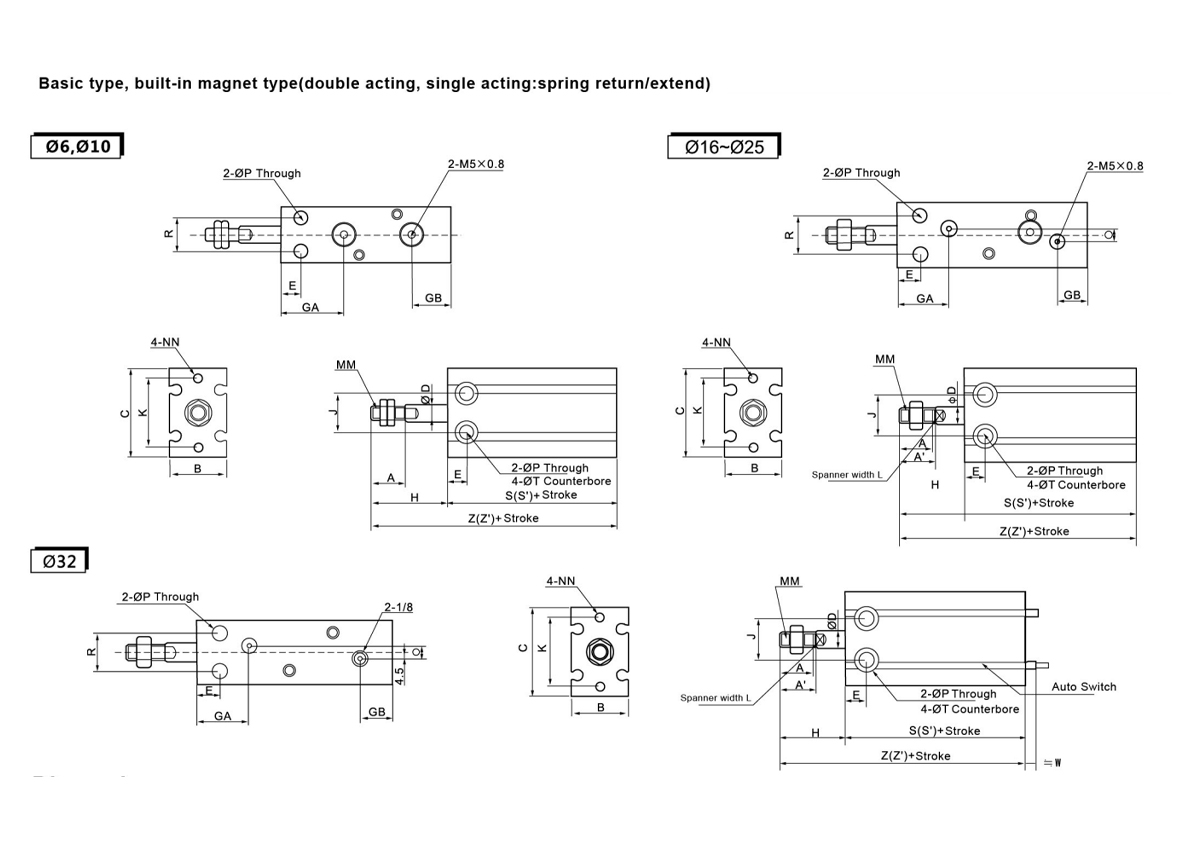

  • Dimensyon
    Modeloooooooo A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0.5 M3×0.5
    Malalim5     		3.2 - 7 6malalim4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0.7 M3×0.5 Deep5 3.2 - 9 6malalim5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0.8 M4×0.7 Deep6 4.5 4 12 7.6malalim6.5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0.8 Deep8 5.5 9 16 9.3malalim8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1.25 M5×0.8Malalim8 5.5 9 20 9.3 malalim9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1.25 M6×1.0Malalim9 6.6 13.5 24 11 malalim11.5
    Double Acting na Dimensyon
    Modeloooooooo H Pangunahing Uri Naka-built-in Magnet
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Single Acting(Spring Return) Dimensyon
    Modeloooooooo H Pangunahing Uri Naka-built-in Magnet
    S Z W S' Z'
    ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Single Acting(Spring Extend) Dimension
    Modeloooooooo H Pangunahing Uri Naka-built-in Magnet
    S Z W S' Z'
    ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

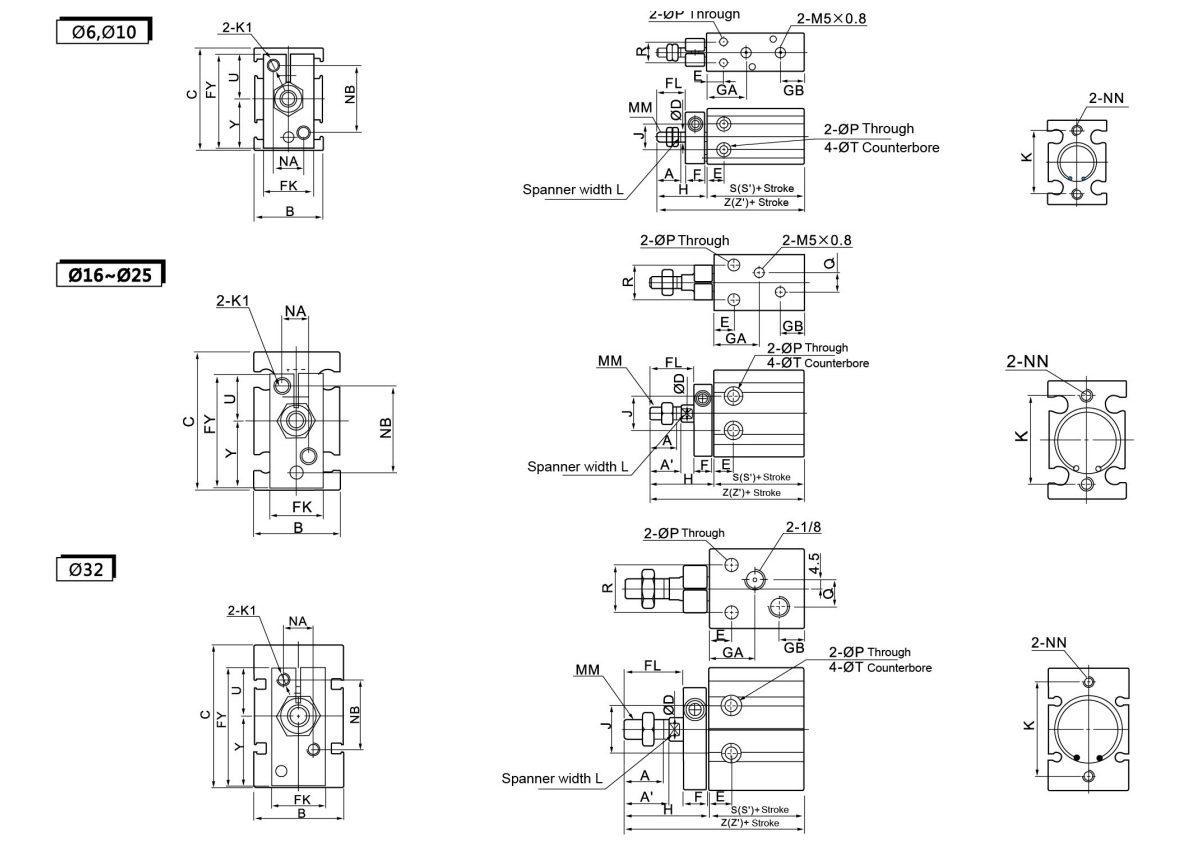

    Dimensyon
    Modeloooooooo A A' B C ØD E F FL FK FY GA GB H J K L MM NA NB NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0.5 6 14 M3×0.5deep5 3.4 - 7 6malalim4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0.7 7 15 M3×0.5deep5 3.4 - 9 6malalim5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0.8 6 18 M4×0.7malalim6 4.5 4 12 7.6malalim6.5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0.8deep8 5.5 9 16 9.3malalim8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1.25 10 28 M5×0.8deep8 5.5 9 20 9.3 malalim9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1.25 12 32 M6×1.0malalim9 6.6 13.5 24 11 malalim11.5 21 30.5 M5
    Double Acting na Dimensyon
    Modeloooooooo H Nang walang Auto
    Lumipat     		Built-in
    Magnet Switch
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Single Acting(Spring Return) Dimensyon
    Modeloooooooo H Nang walang Auto Switch Naka-built-in Magnet Switch
    S Z W S Z'
    ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Single Acting(Spring Extend) Dimension
    Modeloooooooo H ØT U Y Nang walang Auto Switch Naka-built-in Magnet Switch
    S Z W S' Z'
    ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15 ika-5 ika-10 ika-15
    C-C□ UK6-□T 23 28 33 6Malalim4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Malalim5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Malalim6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5Malalim8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5Malalim9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Malalim11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
