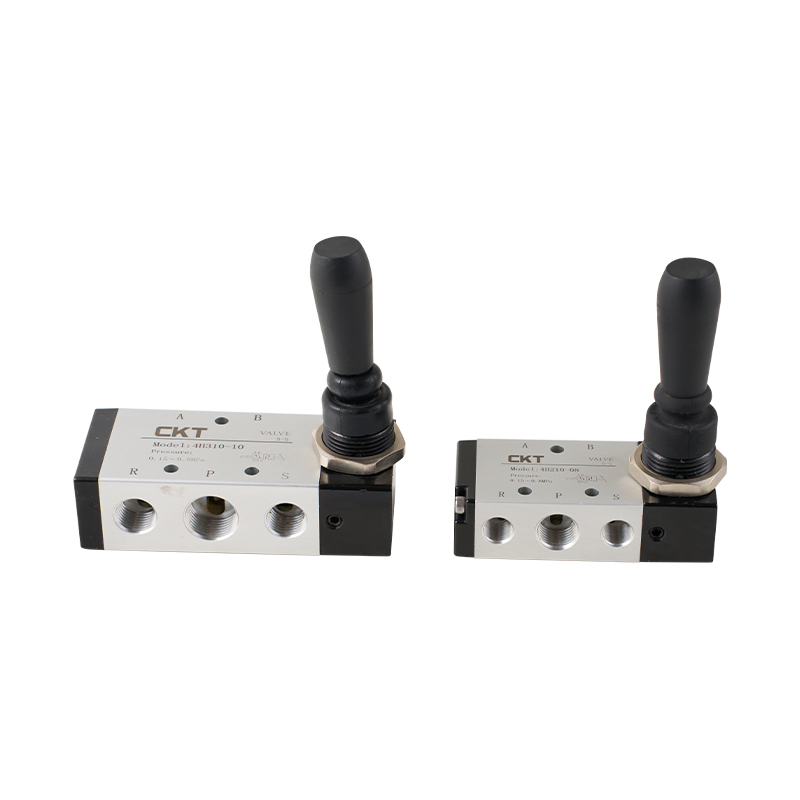

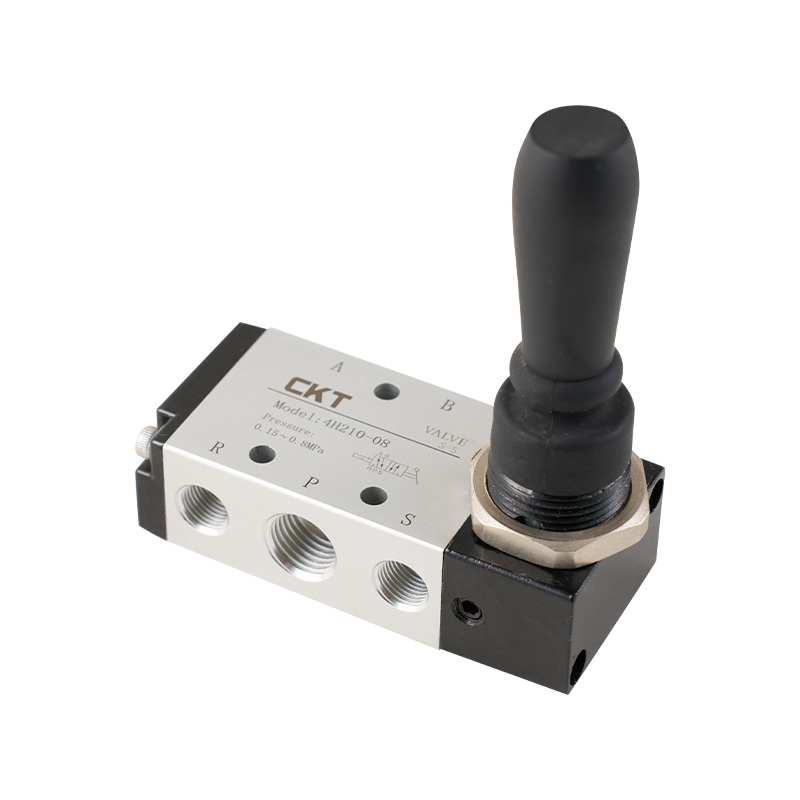

4H Series 5 Way Manual Valve

Ang 4H Series 5 Way Manual Valve ay isang basic manual reversing control element na idinisenyo para sa tumpak na paglipat ng supply at exhaust path ng mga double-acting cylinder o iba pang actuator sa mga industrial pneumatic system.

Pangunahing tampok:
Maaasahan at tumpak na operasyon: Ang intuitive manual drive na paraan ay pinagtibay, ang proseso ng valve stem actuation ay makinis, at ang pagpoposisyon ay malinaw at malinaw, tinitiyak ang katumpakan ng switching action at ang pakiramdam ng tiwala sa operasyon.

Compact sealing structure: Ang core sliding column valve core na disenyo, na sinamahan ng isang sopistikadong sealing solution, ay epektibong naghihiwalay sa panloob na pagtagas, ang pangkalahatang layout ng istraktura ay katangi-tangi, ang bigat ay magaan, at ang pang-araw-araw na maintenance at disassembly ay maginhawa.

Pangmatagalang operasyon na mababa ang paglaban: Ang pangunahing channel sa loob ng butas ay ginagamot ng isang partikular na paraan ng paggamot sa ibabaw, na makabuluhang binabawasan ang friction resistance ng mga panloob na gumagalaw na bahagi at nakakatulong na pahabain ang kabuuang buhay ng serbisyo ng balbula.

Pagpadulas na walang maintenance: Ang disenyo ay hindi nangangailangan ng panlabas na lubricating oil para sa pagpapadulas, na pinapasimple ang proseso ng paggamit at binabawasan ang mga kinakailangan para sa kasunod na pagpapanatili.

Maginhawang pag-install at adaptasyon: Ang pag-install ng panel function ay ibinigay upang pasimplehin ang proseso ng pagsasama-sama ng system, at ang pag-install ay simple at stable, na nagpapahusay sa applicability ng balbula sa iba't ibang mga sitwasyon ng application.

E-mail: manager@cktworld.com
I-download
NAUNA：4HV Series 2/3 4 Way Hand Valve
SUSUNOD：Walang susunod na artikulo

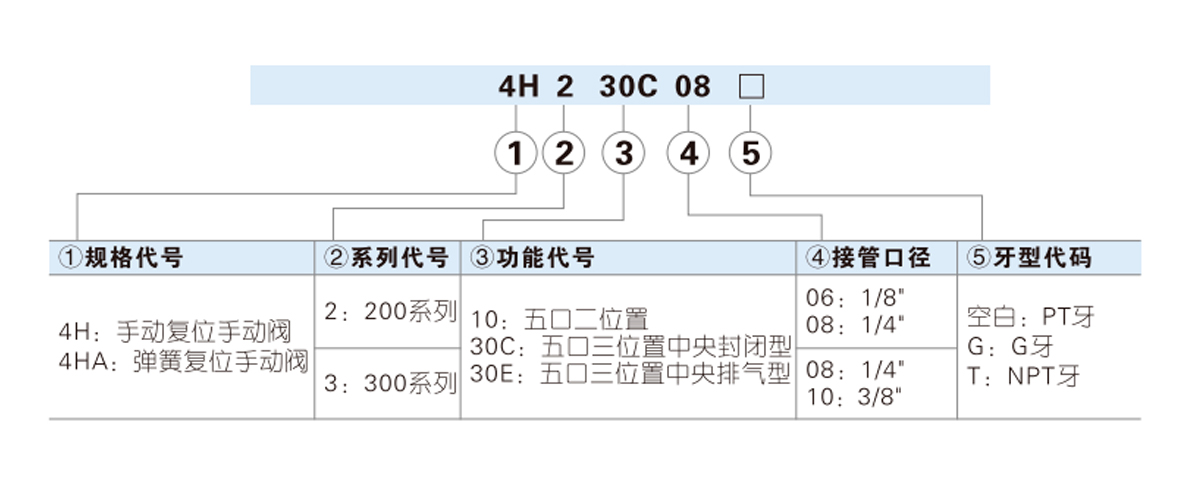

  • Modelo 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    Gumagamit na daluyan Hangin (na-filter ng 40μm o higit pa)
    Mode ng operasyon Hand-operated direct-acting
    Gauge diameter [Tandaan 1] Inlet = Outlet
    =Air Exhaust=PT1/8     		Inlet = Outlet =PT1/4;
    Exhaus=PT1/8     		Inlet = Outlet
    =Air Exhaust=PT1/4     		Inlet = Outlet =PT3/8;
    Exhaus =PT1/4
    Epektibong cross-sectional area [Tandaan 3] 4H210-08:17.0mm²(Cv=1.0)
    4H230C-08:13.6mm²(Cv=0.8)     		4H310-10:28.0mm²(Cv=1.65)
    4H330C-10:21.3mm²(Cv=1.25)
    Bilang ng mga posisyon 5-port 2-posisyon 5-port 3-posisyon 5-port 2-posisyon 5-port 3-posisyon 5-port 2-posisyon 5-port 3-posisyon 5-port 2-posisyon 5-port 3-posisyon
    Lubrication [Tandaan 2] Hindi
    Saklaw ng operating pressure 0~1.0MPa(0~145psi)
    Garantiyang paglaban sa presyon 1.5MPa(215psi)
    Temperatura ng pagpapatakbo -20~70 ℃
    Materyal sa katawan aluminyo
    Operating swing angle ±15° ±8.5° ±15° ±8.5° ±18° ±10° ±18° ±10°
    [Tandaan 1] Mayroong G teeth at NPT teeth na magagamit para sa receiver.
    [Tandaan 2] Kung mayroong oil lubrication, hindi ito dapat ihinto sa gitna, at ang inirerekomendang lubricant ay ISO VG32 o ang parehong grado ng langis.
    [Tandaan 3] Ang epektibong cross-sectional area at mga halaga ng Cv ay kinakalkula batay sa data ng daloy ng pagsubok.

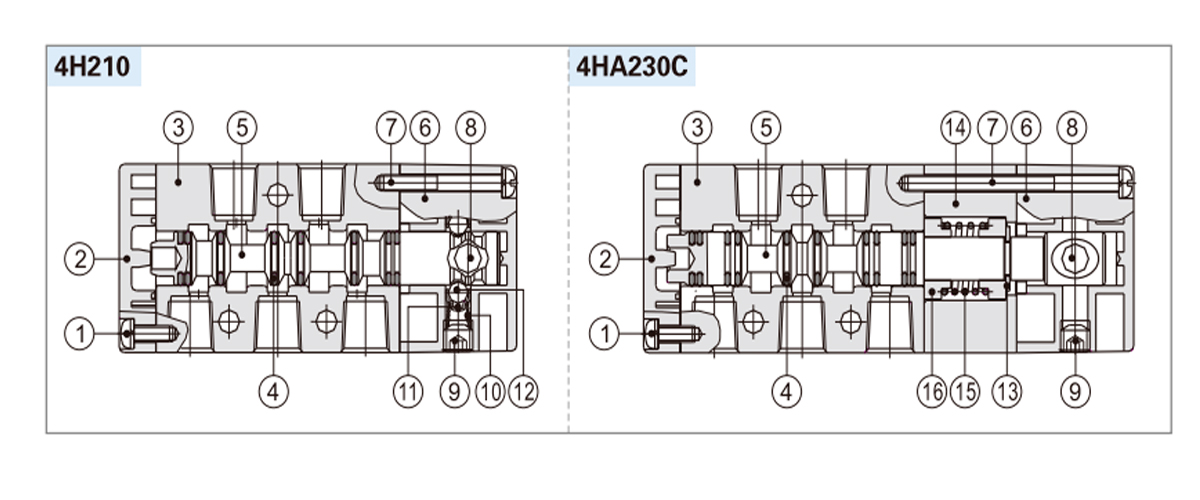

  • HINDI. Pangalan HINDI. Pangalan
    1 Phillips round head screws 9 Hexagon socket head stop screw
    2 ilalim na takip 10 tagsibol
    3 Katawan 11 Tagabantay ng bola
    4 O-singsing 12 bola
    5 Spool 13 E-singsing
    6 Manu-manong pinapatakbo ang balbula sa itaas na takip 14 Takip sa gilid
    7 Phillips round head screws 15 tagsibol
    8 ulo ng baras 16 May hawak ng pagbabalik

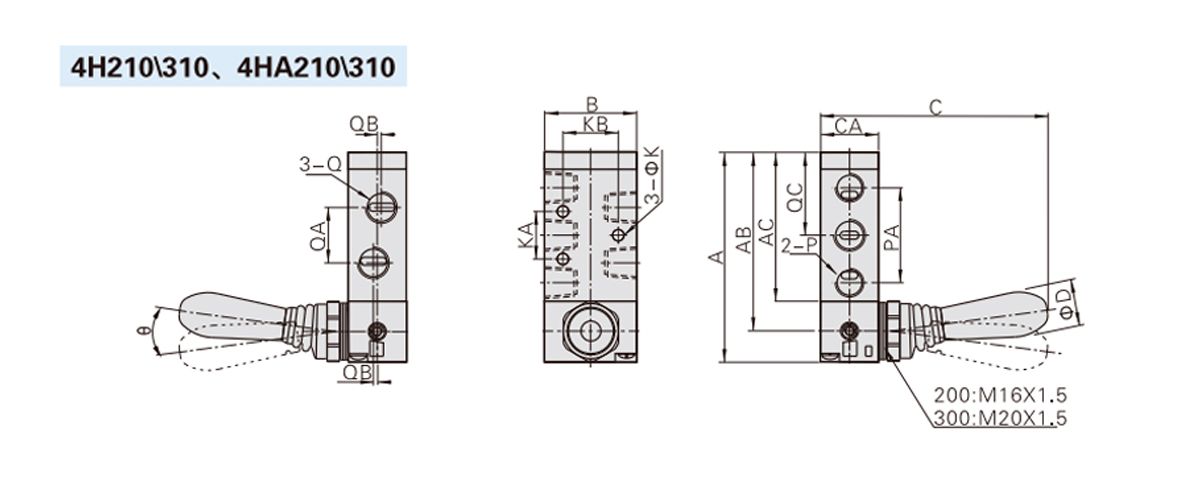

    Modelo/Simbolo A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 18

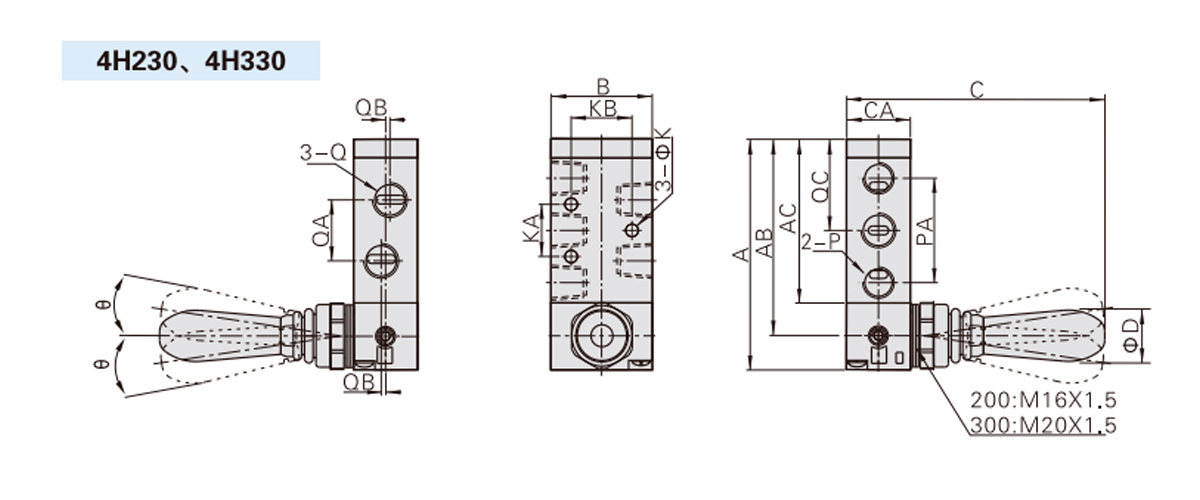

    Modelo/Simbolo A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10

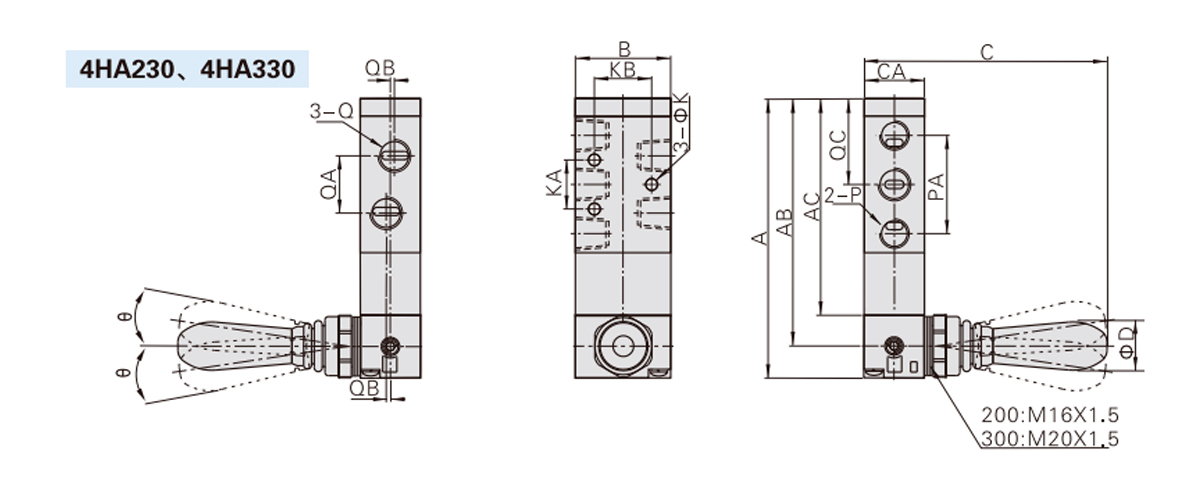

    Modelo/Simbolo A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10
