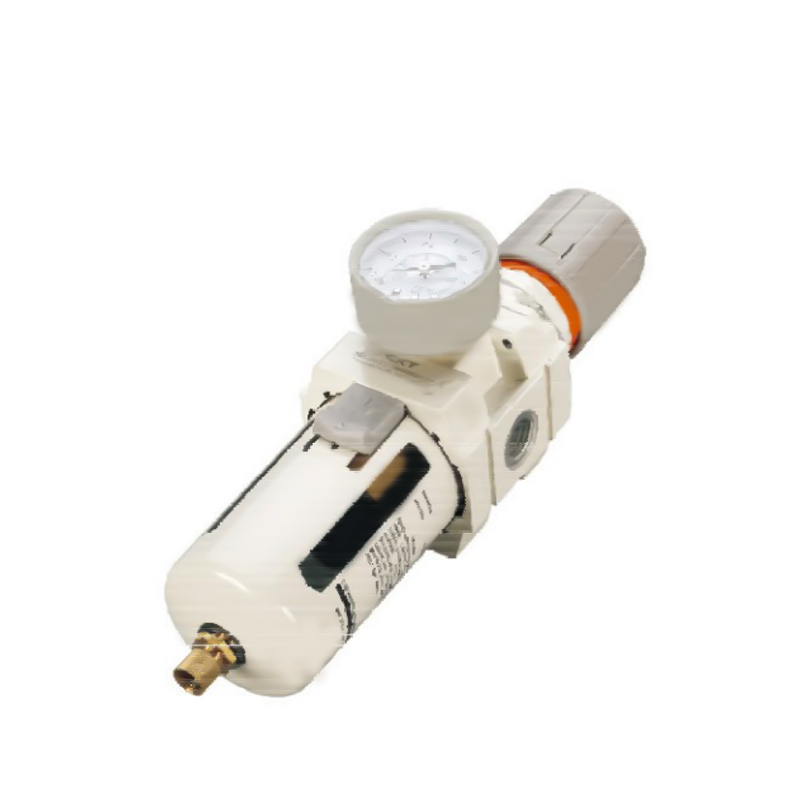

AW Series Filter Pressure Regulator
  • AW Series Filter Pressure Regulator
Modular F.R.L. Mga Unit ng AC Series

AW Series Filter Pressure Regulator

Ang AW Series Filter Pressure Regulator ay isang pangunahing bahagi ng pagpoproseso ng pinagmumulan ng hangin sa mga pang-industriyang pneumatic system. Pinagsasama nito ang mga function ng pagsasala at regulasyon ng presyon upang magbigay ng malinis at matatag na presyon ng naka-compress na hangin para sa mga actuator, na tinitiyak ang pagiging maaasahan at pangmatagalang operasyon ng system.

1. Multi-stage na impurity interception na kakayahan

Ang built-in na high-efficiency na istraktura ng pagsasala ay maaaring malalim na paghiwalayin ang mga solidong particle at likidong nalalabi sa pinagmumulan ng hangin, na binabawasan ang panganib ng kontaminasyon ng pipeline.


2. Kontrol ng dynamic na presyon ng balanse

Ang mekanismo ng pag-regulate ng presyon ay may mababang mga katangian ng hysteresis, at ang saklaw ng pagbabagu-bago ng presyon ng output ay makitid, na epektibong pinipigilan ang pag-anod ng presyon na dulot ng mga pagbabago sa pagkarga.


3. Modular assembly interface

Ang karaniwang port quick-connect na disenyo ay pinagtibay, na tugma sa mainstream na gas manifold at pipeline layout, na makabuluhang nagpapaikli sa on-site installation cycle.


4. Saklaw ng detalye ng buong senaryo

Nagbibigay ng 2000/3000/4000/5000 na mga antas ng daloy ng serye upang umangkop sa mga kondisyon ng pagtatrabaho ng mga pneumatic circuit na may iba't ibang laki.


5. Universal pipeline adaptation

Sinusuportahan ang 1/8" hanggang 1" cross-diameter pipe na configuration para makamit ang mabilis na compatible na deployment sa mga kasalukuyang network ng supply ng gas.

E-mail: manager@cktworld.com
I-download
NAUNA：AC Series Filter Combination (Dalawang Piraso)
SUSUNOD：AL Series Lubricator
  • Presyur ng Katibayan 1.5Mpa{15.3kgf/cm²}
    Max Operating Pressure 1.0Mpa{10.2kgf/cm²}
    Ambient At Fluid Temperature 5~60 ℃
    Strainer Aperture 5μm
    Materyal ng Bowl Polycarbonate
    Bowl Guard C-AW1000~2000(Wala)       C-AW3000~5000(May)
    Itakda ang Saklaw ng Presyon C-AW1000:0.05~0.7Mpa(0.51~7.1kgf/cm²)
    C-AW2000~5000:0.05~0.85Mpa(0.51~8.7kgf/cm²)
    Puna:2,10,20,40,70,100μm para sa opsyonal

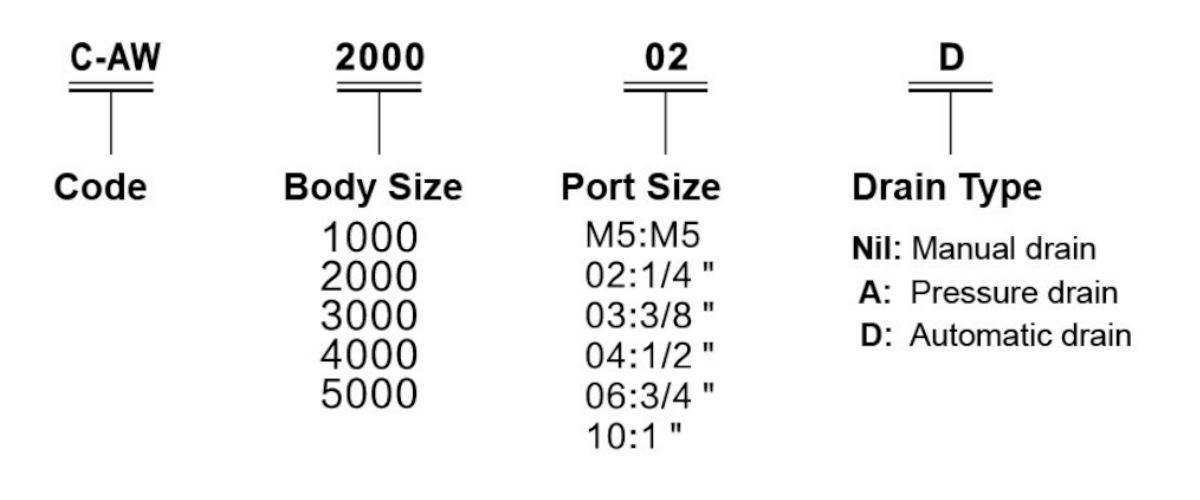

    Modelo Pagtutukoy
    Na-rate na Daloy Laki ng Port
    Rc(PT)     		Gauge Laki ng Port
    Rc(PT)     		Timbang
    (Kgf)
    Manu-manong Drain Awtomatikong Drain
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Tandaan: 1. Ang karaniwang automatic drain ay karaniwang bukas (N.O.). Nag-aalok din ang seryeng C-AW3000~4000 ng opsyon na normally closed (N.C.). Ang minimum na operating pressure ay: normally open - 0.1 MPa (1 kgf/cm²), normally closed - 0.15 MPa (1.5 kgf/cm²).
    2. Sa ilalim ng supply pressure na 0.7 MPa (7.1 kgf/cm²).

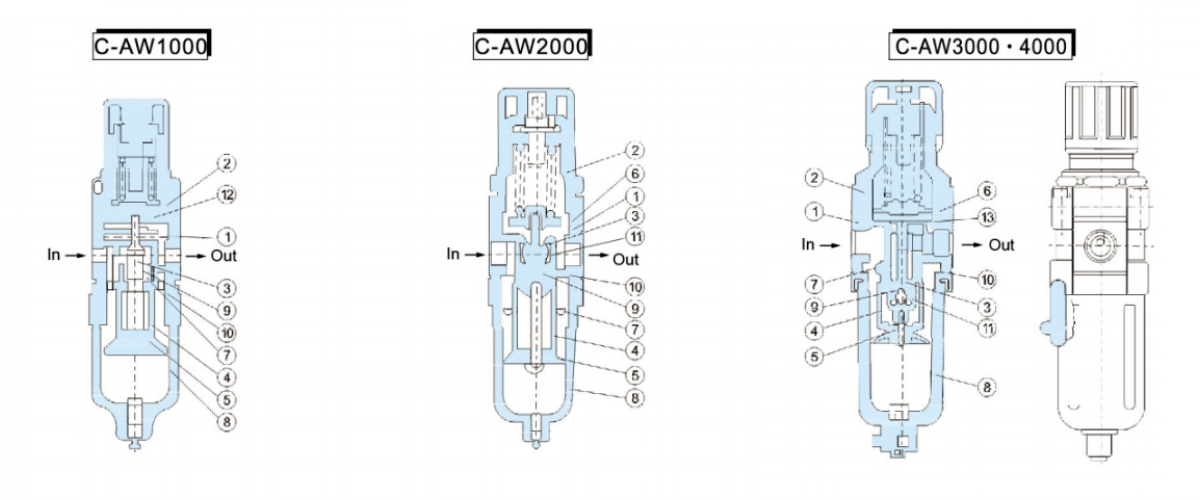

  • Mga Pangunahing Bahagi
    item Pangalan materyal Puna
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Katawan Sink Die-cast Aluminum Die-cast Aluminum Die-cast Puti
    2 Bonnet Metacetaldehyde Aluminum Die-cast Itim

    Mga Componnet
    item Pangalan materyal Bahagi  No.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Pagpupulong ng balbula Tanso NBR - - - - -
    4 Elemento ng Filter dagta - - - - -
    5 Bulkhead ABS - - - - -
    6 Diaphragm Assembly NBR - - - - -
    7 Pagpalihis ng Plate ABS - - - - -
    8 Bowl Assembly Polycarbonate - - - - -
    9 Valve Spring Hindi kinakalawang na asero - - - - -
    10 Katawan O-ring NBR - - - - -
    11 Valve O-ring NBR - - - - -
    12 AKING-singsing NBR - - - - -
    13 O-ring NBR - - - - -

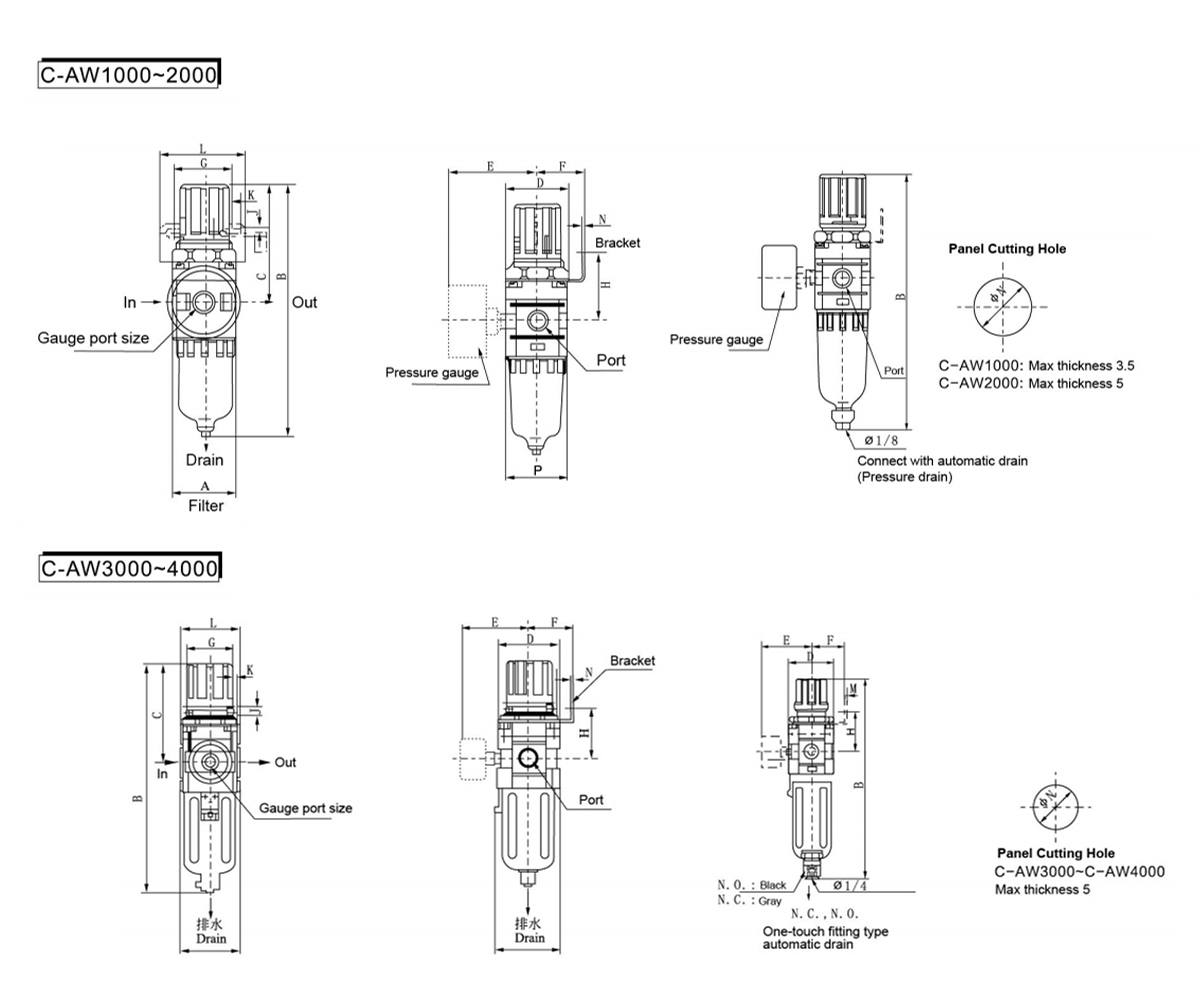

    Modelo Port
    Sukat     		A B C D E F G H J K L M N P Kumonekta kay
    Awtomatikong Drain
    B
    C-AW1000 M5×0.8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
