MGP Series Thin Cylinder With Guide Rod Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Multi-axis na silindro / MGP Series Thin Cylinder With Guide Rod

MGP Series Thin Cylinder With Guide Rod MGP Series Thin Cylinder With Guide Rod
  • MGP Series Thin Cylinder With Guide Rod
  • MGP Series Thin Cylinder With Guide Rod
Multi-axis na silindro

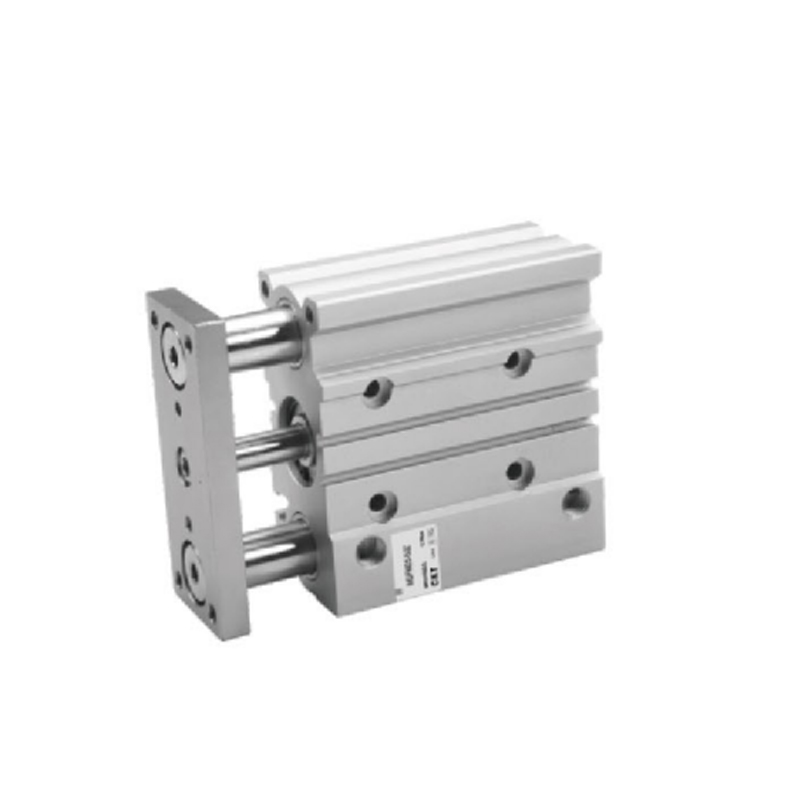

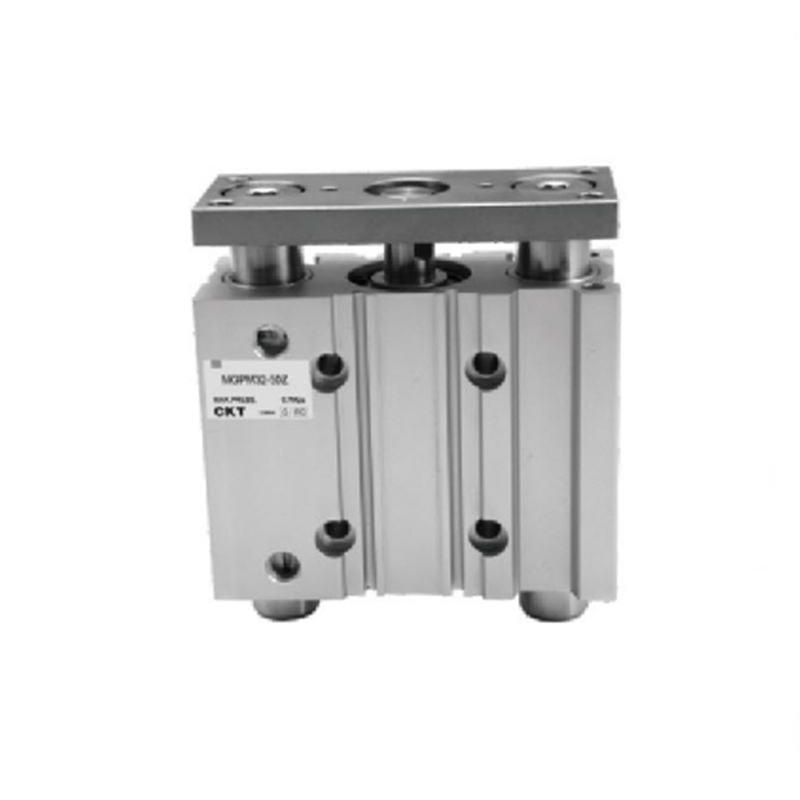

MGP Series Thin Cylinder With Guide Rod

1. Maliit na sukat at magaan ang timbang
2. Malakas na lateral load resistance
3. Malakas na resistensya ng metalikang kuwintas
4. Mataas na katumpakan na hindi umiikot
5. Ang guide rod bearing ay maaaring isang sliding bearing o ball bearing
6. Madaling i-install
7. Maaaring piliin ang two-side pipe position

E-mail: manager@cktworld.com
I-download
NAUNA：MGJ Series Miniature Cylinder With Guide Rod
SUSUNOD：Serye ng CXSW Through Rod Double Rod Cylinder
  • Karaniwang Pagtutukoy
    Sukat ng Bore (mm) 12 16 20 25 32 40 50 63 80 100
    likido Hangin
    Aksyon Double acting
    Max Operating Pressure(MPa) 1.0
    Min Operating Pressure (MPa) 0.12 0.1
    Ambient at Fluid Temperatura -10~ 60 ℃(Walang pagyeyelo)
    Bilis ng Piston 50~500mm/s 50~400mms
    unan Ang magkabilang dulo ay rubber bumper
    Pagpaparaya sa Haba ng Stroke 1.5mm
    *Pagpapadulas Hindi kinakailangan
    tindig Slide bearing/Ball bushing/High precision ballbushing
    Hindi umiikot
    Katumpakan
    (Clamp bahagi)     		Slide Bearing ±0.08° ±0.07° ±0.06° ±0.05° ±0.04°
    Ball Bushing ±0.10° ±0.09° ±0.08° ±0.06° ±0.05°
    Mataas na Katumpakan
    Ball Bushing
    Piping Port M5×0.8 1/8 1/4 3/8
    *Mangyaring  gumamit ng  ISOVG32  kung  gusto  mong  gumamit ng  lubrication.

    Laki ng Bore(mm) 16 20,25,32,40,50,63,80,100
    Max Operating Pressure (MPa) 1.0
    Min Operating Pressure (MPa) 0.15 0.12
    unan Hangin cushion on both ends

    Pagtutukoy
    Laki ng Bore (mm) 50 80
    Operating pressure range (MPa) 0.1~1.0
    Operating Piston Bilis (mm/s) 50~400
    unan Rubber bumper sa magkabilang dulo
    Standard Stroke 25,50,75,100,125,150,175,200
    End Plate Non-rotating Accuracy ±0.05° ±0.04°

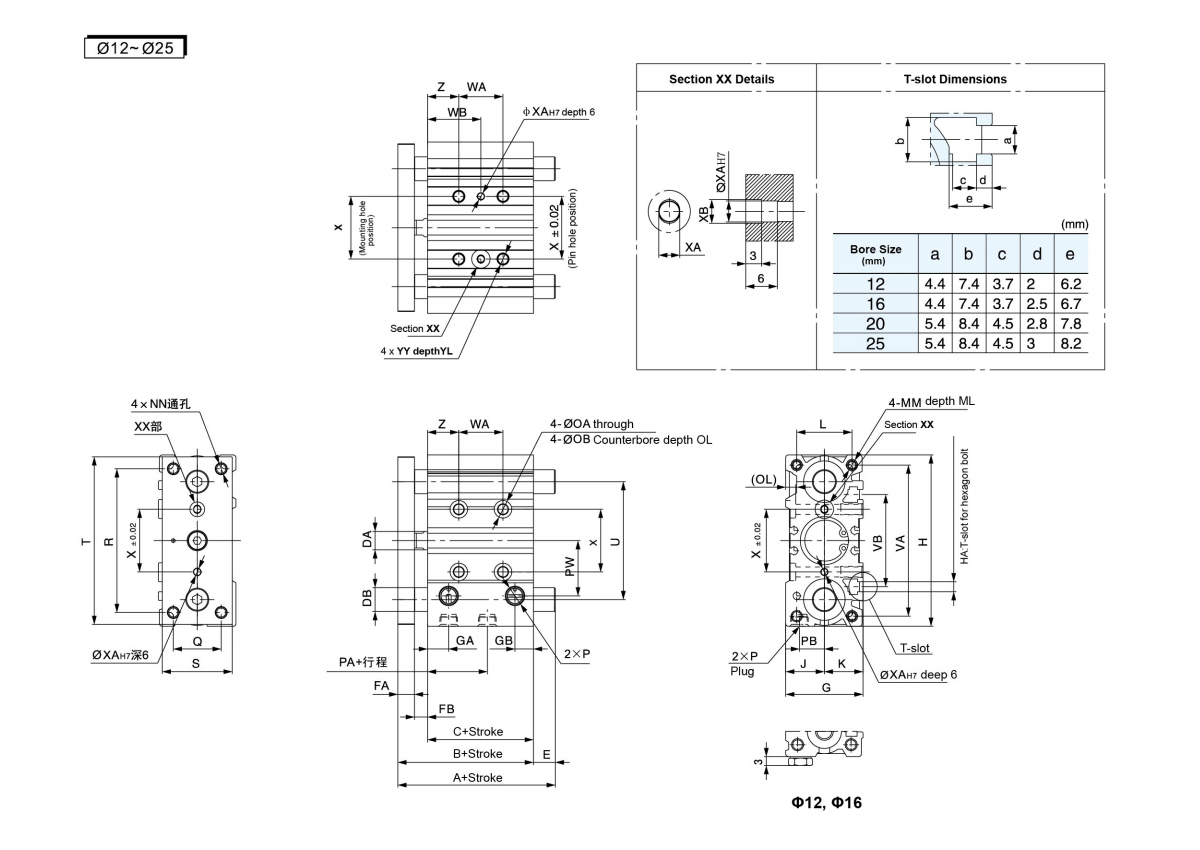

  • C-MGPM,C-MGPL,C-MGPA Karaniwan Mga Dimensyon                                                                                                                                                            (mm)
    Bore
    Sukat
    (mm)     		Stroke (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Wala TN TF
    12 10,20,30,40,50,75,100,
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0.7 10 M4×0.7 4.3 8 4.5 M5×0.8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0.8 12 M5×0.8 4.3 8 4.5 M5×0.8 - -
    20 20,30,40,50,75,100,125,150,
    175,200,250,300,350,400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0.8 13 M5×0.8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    Bore
    Sukat
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    ika-30 o
    Mas kaunti     		9sr3oS
    Mas kaunti     		Higit sa 100st 200st O Mas Mababa Higit sa 200st 300st O Mas Mababa Higit sa 300st ika-30 o
    Mas kaunti     		Higit sa 30st 100st O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st 300st O Mas Mababa Higit sa 300st
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0.8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0.8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    C-MGPM Slide Bearing IA,DB,E Dimensyon                                       (mm)
    Bore
    Sukat
    (mm)     		A DB E
    Ika-50 o Mas Mababa Higit sa 50st 100st O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st Ika-50 o Mas Mababa Higit sa 50st 100st O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL(Ball bushing)
    C-MGPA(Hlgh precision ball bushing)/A,DB,E Dimensyon   (mm)
    BoreSukat(mm) A DB E
    Ika-30 o Mas Mababa Higit sa 30st 100st O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st Ika-30 o Mas Mababa Higit sa 30st 100st O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

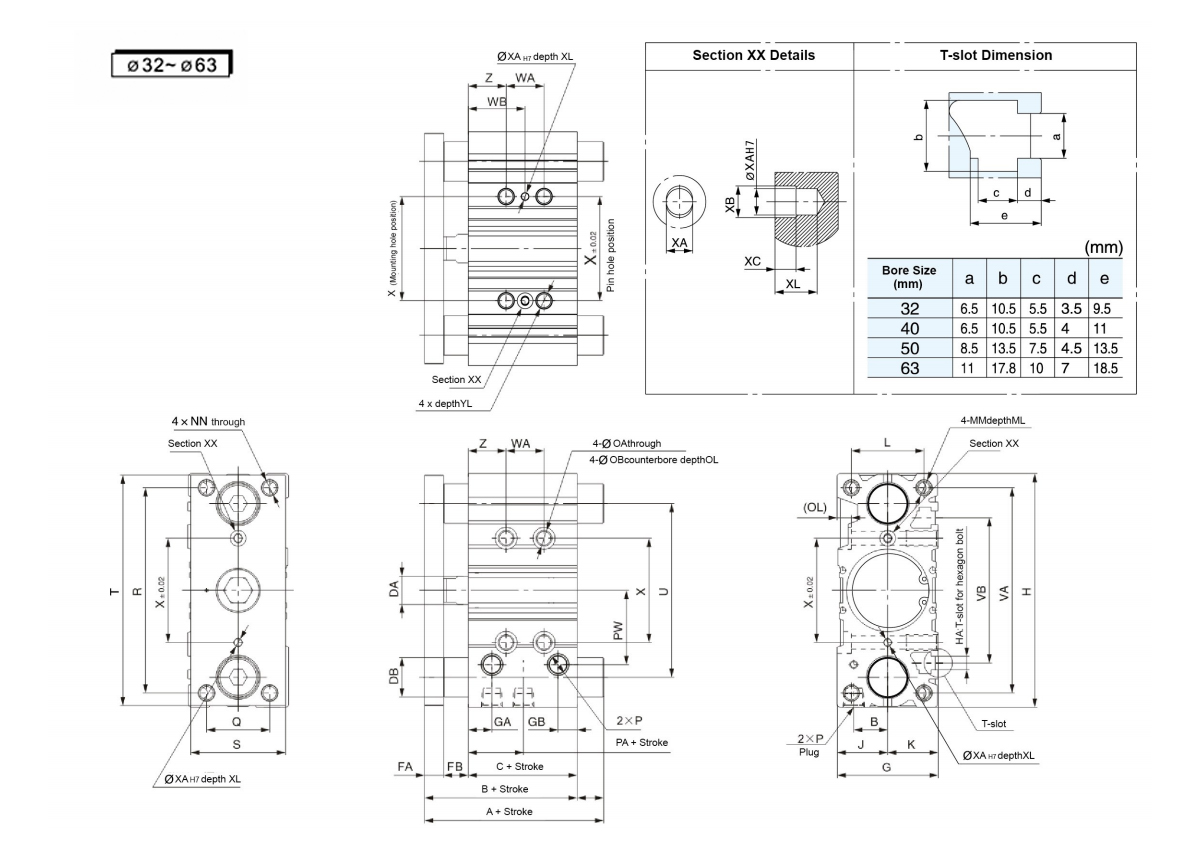

    C-MGPM,C-MGPL,C-MGPA Karaniwan Mga Dimensyon                                                                                                                                                            (mm)
    Bore
    Sukat
    (mm)     		Stroke (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Wala TN TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300,350,400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1.5 22 M10×1.5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1.5 22 M10×1.5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    Bore
    Sukat
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    Ika-25 o Mas Mababa Higit sa ika-25 ika-100  O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st 300st O Mas Mababa Higit sa 300st Ika-25 o Mas Mababa Higit sa ika-25 ika-100  O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st 300st O Mas Mababa Higit sa 300st
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1.25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1.25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1.5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1.5 20 24

    C-MGPM Slide Bearing IA,DB,E Dimensyon                                        (mm)
    Bore
    Sukat
    (mm)     		A DB E
    Ika-50 o Mas Mababa Higit sa 50st 200st O Mas Mababa Higit sa 200st Ika-50 o Mas Mababa Higit sa 50st 200st O Mas Mababa Higit sa 200st
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL(Ball bushing)
    C-MGPA(Hlgh precision ball bushing)/A,DB,E Dimensyon(mm)
    Bore
    Sukat
    (mm)     		A DB E
    Ika-50 o Mas Mababa Higit sa 50st 100st O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st Ika-50 o Mas Mababa Higit sa 50st 100st O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

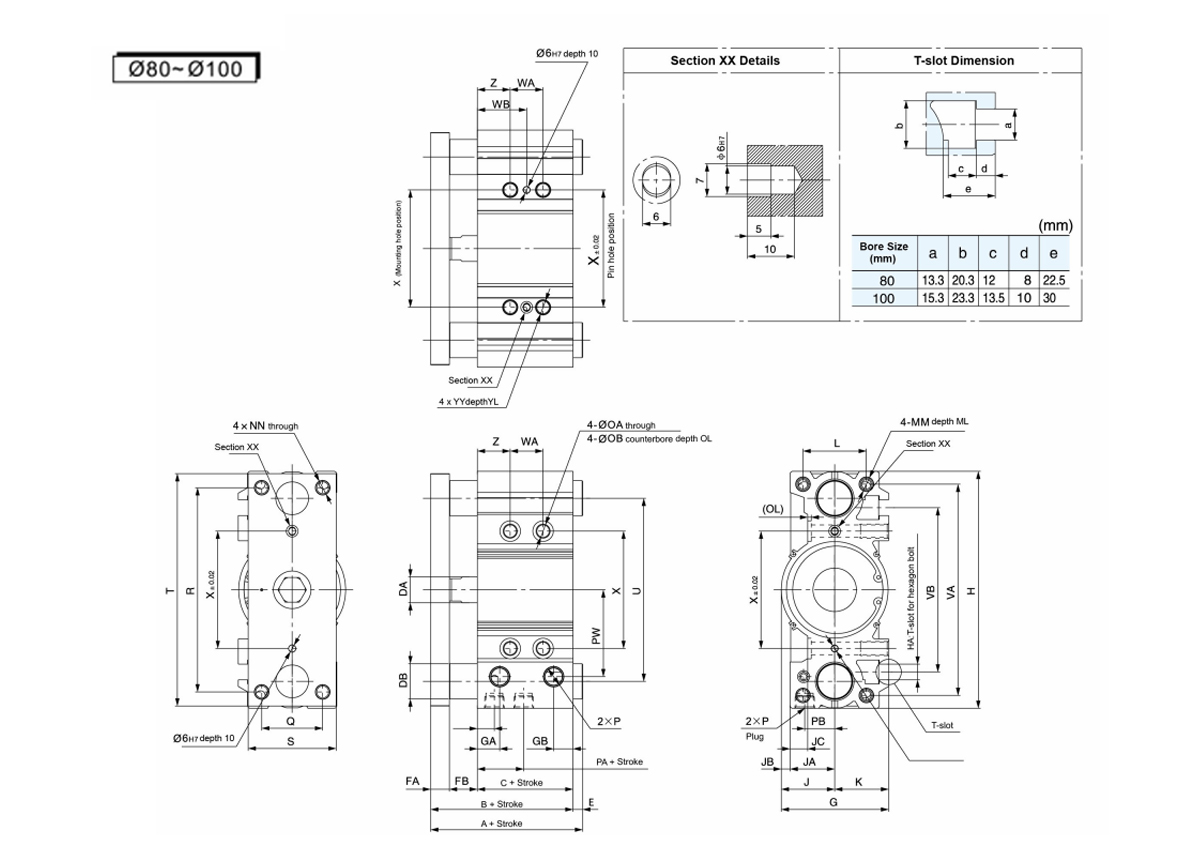

    C-MGPM,C-MGPL,C-MGPA Mga Karaniwang Dimensyon                                                                                                            (mm)
    Bore
    Sukat
    (mm)
    Stroke
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB Si JC K L MM ML NN OA OB OL P
    Wala TN TF
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1.75 25 M12×1.75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    Bore
    Sukat
    (mm)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    Ika-25 o Mas Mababa Higit sa 25st 100st O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st 300st O Mas Mababa Higit sa 300st Ika-25 o Mas Mababa Higit sa 25st 100st O Mas Mababa Higit sa 100st 200st O Mas Mababa Higit sa 200st
    Ika-300 o Mas Mababa     		Higit sa 300st
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1.75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    C-MGPM Slide Bearing IA, DB, E Dimensyon
    (mm)
    Bore
    Sukat
    (mm)     		A DB E
    Ika-50 o Mas Mababa Higit sa ika-50
    Ika-200 o Mas Mababa     		Higit sa 200st Ika-50 o Mas Mababa Higit sa ika-50
    Ika-200 o Mas Mababa     		Higit sa 200st
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (Ball bushing)
    C-MGPA (High precision ball bushing) / A,DB,E na Dimensyon
    (mm)
    Bore
    Sukat
    (mm)     		A DB E
    Ika-25 o Mas Mababa Higit sa ika-25 Ika-50 o Mas Mababa Higit sa 50st 200st O Mas Mababa Higit sa 200st Ika-25 o Mas Mababa Higit sa ika-25 Ika-50 o Mas Mababa Higit sa 50st 200st O Mas Mababa Higit sa 200st
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
