TDA/TN Series Double Cylinder (Ø10~Ø32)
  • TDA/TN Series Double Cylinder (Ø10~Ø32)
Multi-axis na silindro

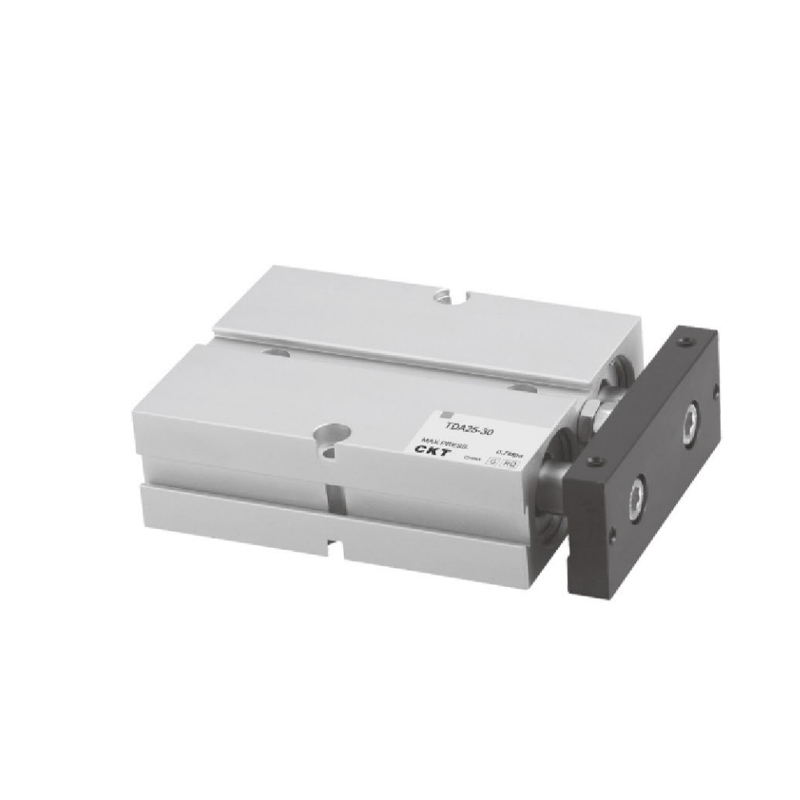

TDA/TN Series Double Cylinder (Ø10~Ø32)

1. Ang naka-embed na katawan ay naayos at naka-install upang makatipid ng espasyo sa pag-install;
2. Ito ay may ilang mga katangian ng anti-bending at anti-torsion at maaaring makatiis sa ilang mga lateral load;
3. May mga mounting hole sa tatlong gilid ng fixing plate para mapadali ang multi-position loading;
4. Ang anti-collision pad sa front end ng katawan ay maaaring ayusin ang cylinder stroke at mapawi ang epekto;
5. Ang karaniwang configuration ng seryeng ito ng mga cylinder ay magnetic type, at walang opsyon na walang magnetic type.

E-mail: manager@cktworld.com
I-download
NAUNA：CXS Series Double Cylinder (Basic Type)
SUSUNOD：Walang susunod na artikulo
  • Pagtutukoy
    Sukat ng Bore(mm) 10 16 20 25 32
    Aksyon Double acting
    likido Hangin
    Saklaw ng Presyon ng Operating 0.1~1.0MPa(14~145psi)
    Presyon ng Katibayan 1.5MPa(215psi)
    Temperatura sa Pagpapatakbo
    (℃)     		-20~70
    Saklaw ng Bilis ng Operasyon
    (mm/s)     		30~500
    Adjustable Stroke -10~0
    Pagpaparaya sa Haba ng Stroke 1.00
    unan Bumper
    Hindi umiikot na Pagpapahintulot ±0.4° ±0.3°
    Laki ng Port M5×0.8 PT1/8
    *Ang katumpakan ng hindi pag-ikot ay tumutukoy sa anggulo kung saan maaaring umikot ang cylinder fixing plate kapag ang cylinder ay ganap na binawi;
    **Ang mga uri ng thread ng NPT at G ay magagamit para sa koneksyon ng pipe.
    Gayundin: C-TN series na ganap na magnetic.

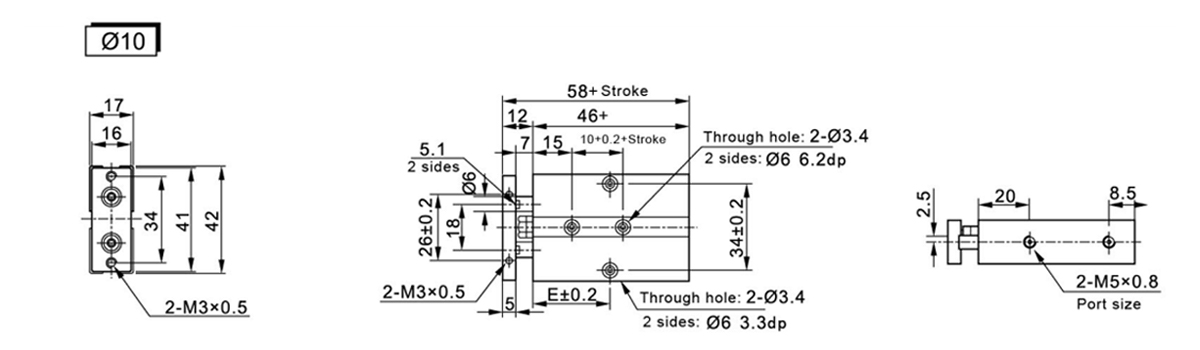

  • Simbolo/Stroke 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

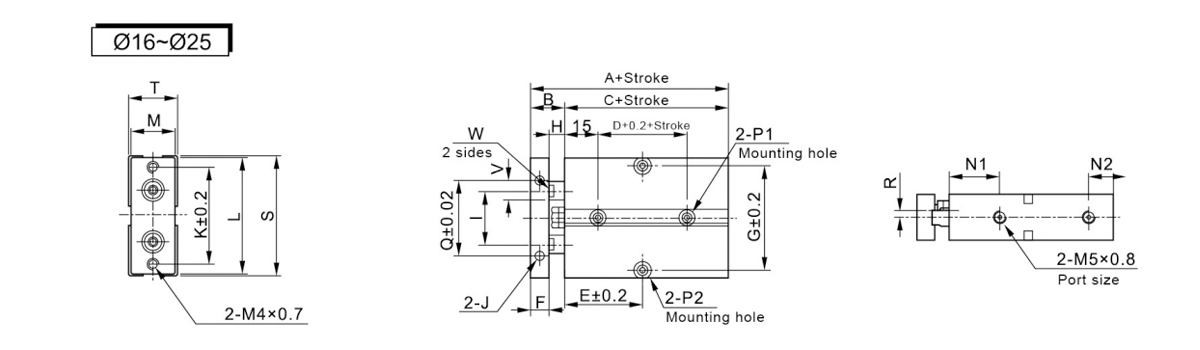

    Simbolo/Stroke A B C D Stroke≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Simbolo/Stroke G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0.7Lalim5 47 53 20 22 11 Parehong Gilid:07.5 Lalim 7.2mm Sa pamamagitan ng butas Ø4.5 Parehong Gilid:08 Lalim4.5mm Sa pamamagitan ng butasØ4.5 34 3 54 21 8 6.1
    20 55 10 28 M4×0.7Lalim5 55 61 24 25 12 Parehong Gilid:07.5 Lalim 7.2mm Sa pamamagitan ng butas Ø4.5 Parehong Gilid:08 Lalim4.5mm Sa pamamagitan ng butas Ø4.5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0.7Lalim5 66 72 29 27 12 Parehong Gilid:07.5 Lalim 7.2mm Sa pamamagitan ng butas Ø4.5 Parehong Gilid:08 Lalim4.5mm Sa pamamagitan ng butasØ4.5 56 6 73 30 12 10.1

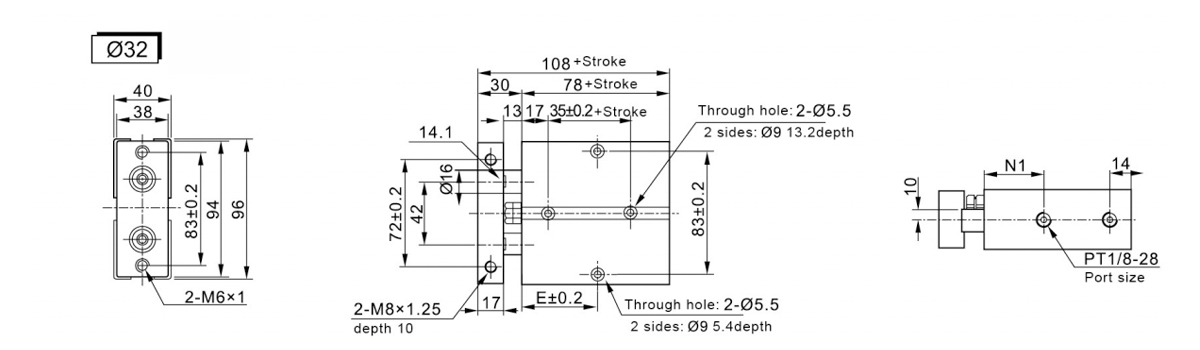

    Simbolo/Stroke 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
