Serye ng CDJPB (Double Acting) Needle Cylinder
  • Serye ng CDJPB (Double Acting) Needle Cylinder
Silindro ng karayom

Serye ng CDJPB (Double Acting) Needle Cylinder

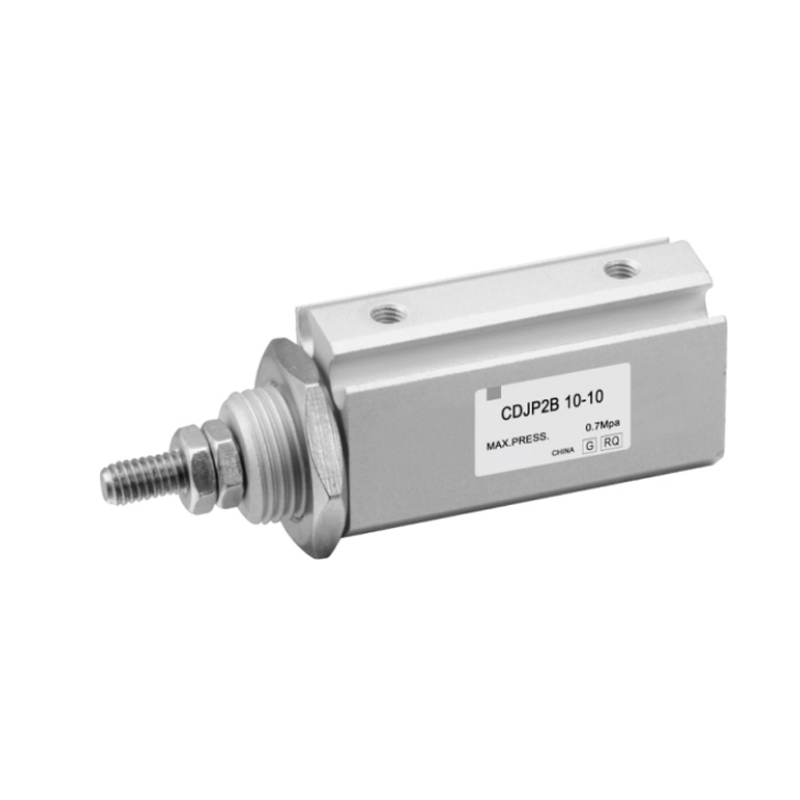

Ang CDJPB Series (Double Acting) Needle Cylinder ay isang precision pneumatic actuator na dinisenyo para sa space-constrained scenario. Nakakamit nito ang mahusay na linear reciprocating motion sa pamamagitan ng isang compact na istraktura at angkop para sa lubos na pinagsama-samang mga sistema ng automation.

Mga pangunahing tampok:

1. Sobrang paggamit ng espasyo: Ang mataas na masinsinang pagsasaayos at magaan na katawan ay makabuluhang na-optimize ang espasyo ng layout ng kagamitan at nagpapabuti sa kakayahang umangkop ng system sa mga hadlang sa espasyo.

2. Flexibility ng configuration: Sinasaklaw ang maraming detalye ng mga pangkat ng parameter ng stroke at cylinder diameter, umaangkop sa magkakaibang pagkarga at mga dynamic na kinakailangan, at tinitiyak ang lawak ng aplikasyon.

3. Kalayaan sa pagsasama ng system: Sinusuportahan ang modular installation topology at pinahabang accessory interface, na nagbibigay ng mga feature na handa nang gamitin at binabawasan ang pagiging kumplikado ng pagsasama ng engineering.

4. Naka-embed na detection unit: Pinagsasama ang isang non-contact magnetic induction switch upang bumuo ng pinagsama-samang istruktura ng topology ng katawan, at napagtanto ang pag-andar ng feedback ng signal ng pagpoposisyon na walang pag-debug.

E-mail: manager@cktworld.com
I-download
NAUNA：Walang nakaraang artikulo
SUSUNOD：CJPB Series (Single Acting) Needle Cylinder
  • diameter ng silindro (mm) 6 10 15
    Ginamit na likido Hangin
    Uri ng actuation Doble-acting
    Maximum na operating pressure  MPa 0.7
    Minimum na operating pressure  MPa 0.12 0.06
    Ambient at tuluy-tuloy na temperatura Non-magnetic switch: -10°C,
    Magnetic switch: -10°C hanggang 60°C
    Buffering Mga buffer ng goma sa magkabilang dulo
    Bilis ng piston 50~500mm/s
    Stroke tolerance mm 10
    *Pagpapadulas Hindi kinakailangan
    Diametro ng koneksyon M5×0.8
    *Kung kailangan ng lubrication, gamitin ang Turbine Oil No.

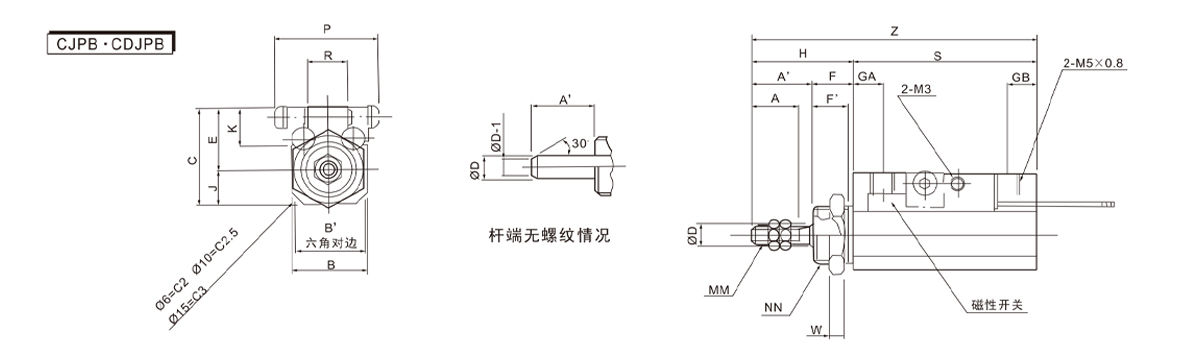

  • diameter ng silindro
    (mm)     		A A' B B' ØD F F' GA GB H J K MM NN R S W Z Magnetic switch
    ika-5 ika-10 ika-15 ika-20 ika-30 ika-5 ika-10 ika-15 ika-20 ika-30 C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0.5 M10×1.0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0.7 M12×1.0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0.8 M14×1.0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

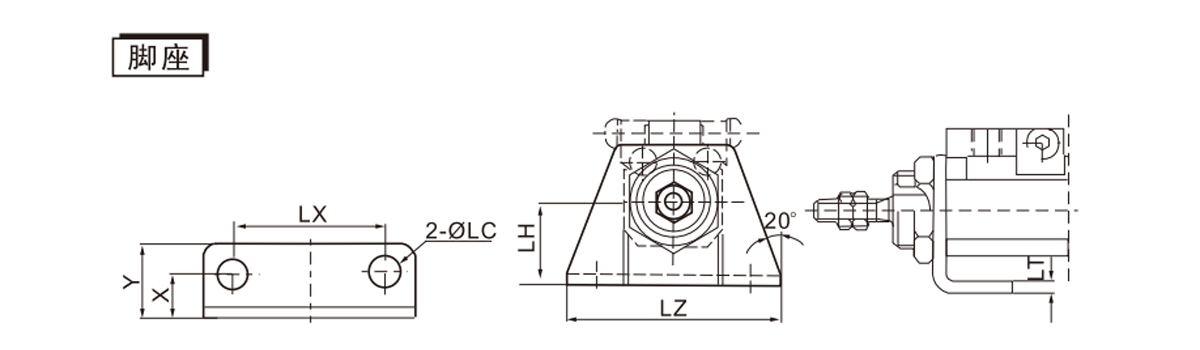

    diameter ng silindro
    (mm)     		Paanan
    Numero ng bahagi LH LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

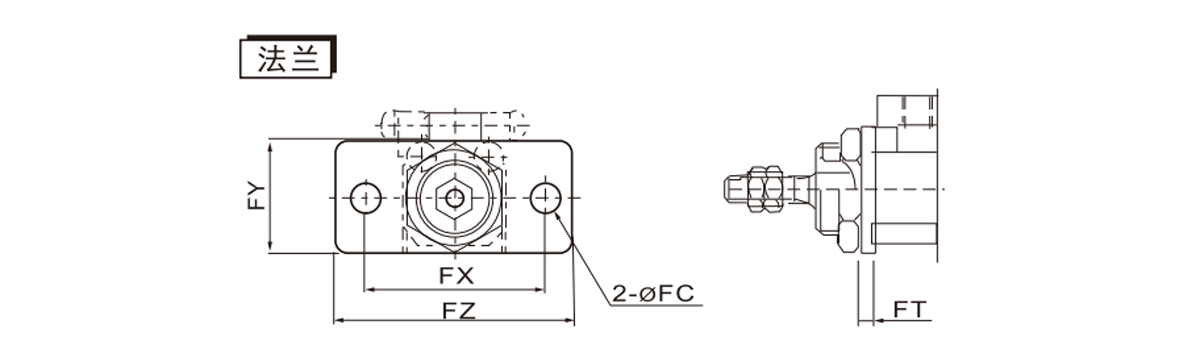

    diameter ng silindro
    (mm)     		Flange
    Numero ng bahagi FT FX FY FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

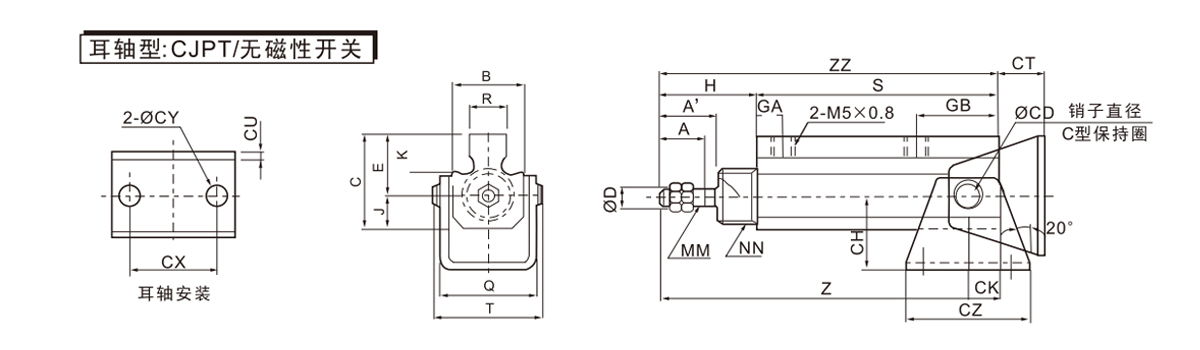

    diameter ng silindro
    (mm)     		Numero ng bahagi ng upuan ng ear shaft S Z ZZ R
    ika-5 ika-10 ika-15 ika-20 ika-30 ika-5 ika-10 ika-15 ika-20 ika-30 ika-5 ika-10 ika-15 ika-20 ika-30
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

    diameter ng silindro
    (mm)     		A A' B C ØD E GA GB H J K MM NN Q T ØCD CH CK CT CU CX ØCY CZ
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0.5 M10×1.0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0.7 M12×1.0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0.8 M14×1.0 28 31.7 6 25 8 17 2.9 29 5.5 42

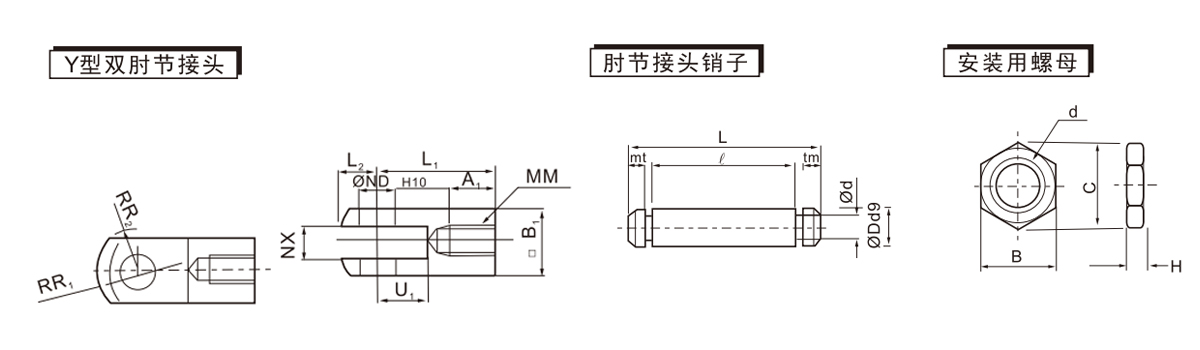

    diameter ng silindro
    (mm)     		Y-type na double elbow joint Pin ng magkasanib na siko Cylinder body nut
    Numero ng bahagi A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Numero ng bahagi ØDd9 L od ρ M t Numero ng bahagi d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 IY-P006 3 -0.02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0.045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 IY-P010 5 -0.030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0.060
    15 Y-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 IY-P015 6 -0.030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0.060

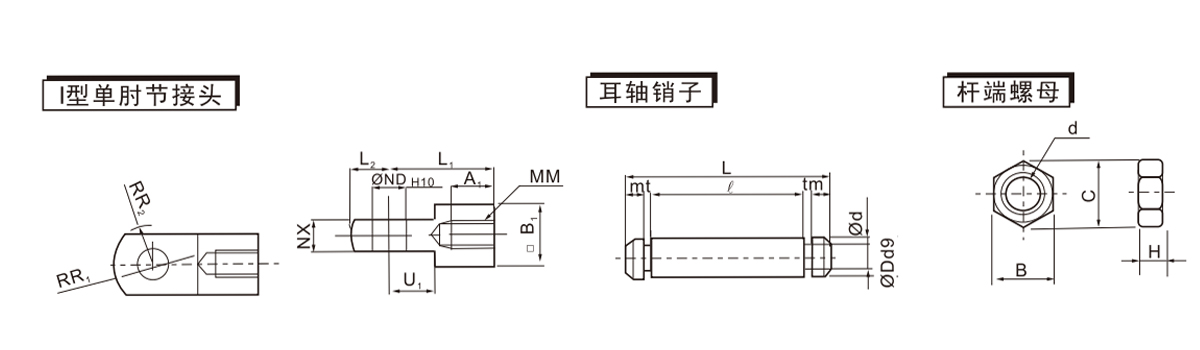

    diameter ng silindro
    (mm)     		Single elbow joint Pin ng baras ng tainga Rod end nuts
    Numero ng bahagi A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Numero ng bahagi ØDd9 L od ρ M t Numero ng bahagi d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 CT-P006 3 -0.02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0.5 1.8 5.5 6.4
    0 -0.045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 CT-P010 5 -0.030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0.7 2.4 7 8.1
    0 -0.060
    15 I-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 CT-P015 6 -0.030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0.8 3.2 8 92
    0 -0.060
