MQR Series Low Torque Rotary One touch fitting Mga Supplier

Bahay / Mga produkto / Pneumatic Accessory / One Touch Fitting / MQR Series Low Torque Rotary One touch fitting

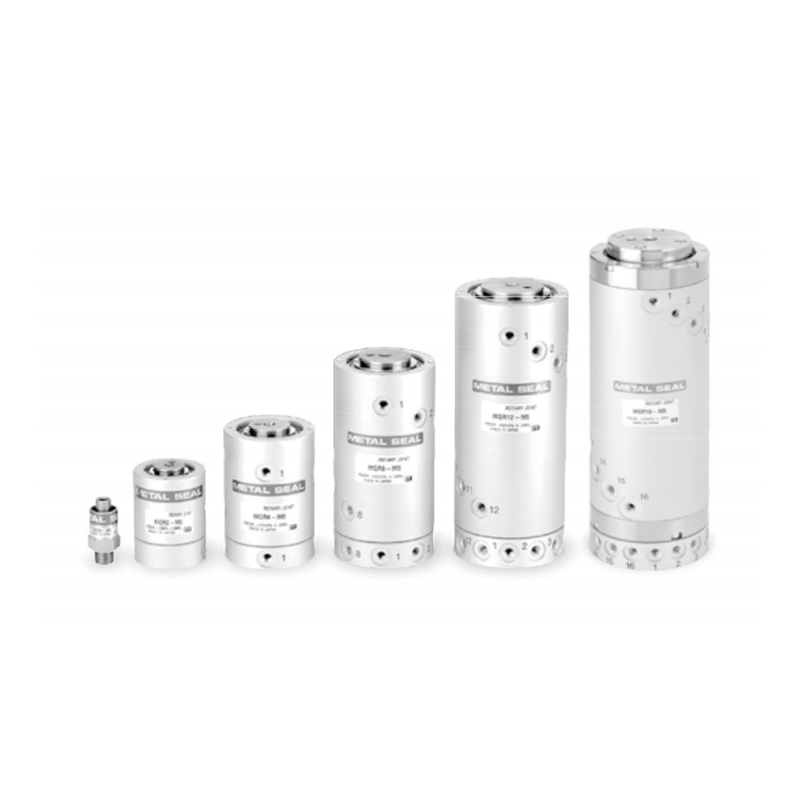

MQR Series Low Torque Rotary One touch fitting
  • MQR Series Low Torque Rotary One touch fitting
One Touch Fitting

MQR Series Low Torque Rotary One touch fitting

Paraan ng metal seal.
Rotary mechanism・Ginagamit para magsupply ng hangin sa mga umiikot at umiindayog na bahagi gaya ng robot arms.

E-mail: manager@cktworld.com
I-download
NAUNA：KS/KX Series One touch fitting
SUSUNOD：KC Series Self-Sealing One touch fitting

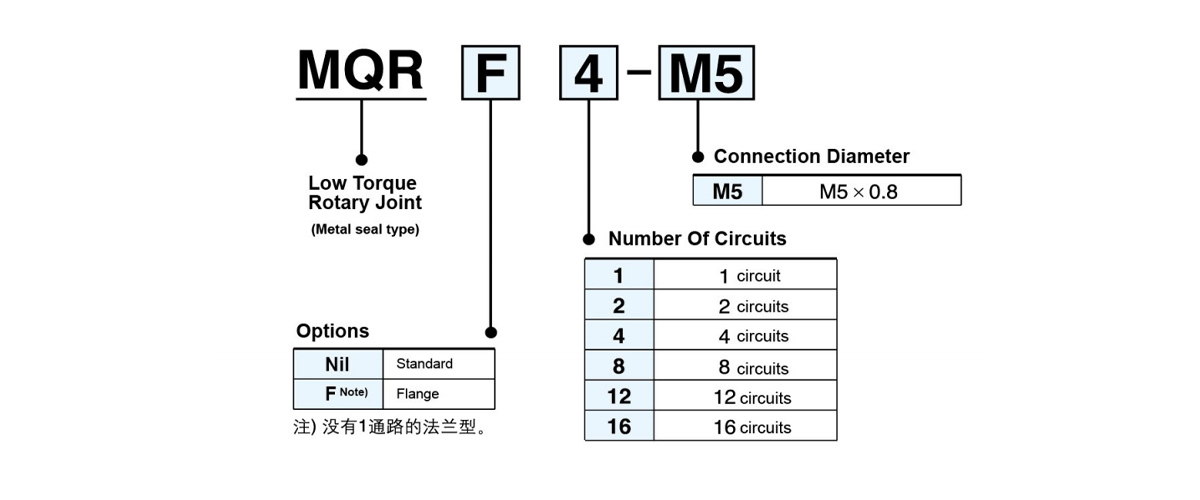

  • Modelo MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Bilang Ng Mga Circuit (Bilang ng mga port) 1 circuit 2 circuits 4circuits 8 mga circuit 12 circuits 16 na mga circuit
    likido Hangin · Inert gas
    Istruktura ng Seal Metal seal
    Gabay sa Istruktura Sinusuportahan ang tindig Sinusuportahan ang tindig at both ends
    Laki ng Port Lalaki      R1/8 M5×0.8
    Babae     M5×0.8
    Daloy Rate
    Mga katangian     		C 0.50[dm³/(s ·bar)]
    b 0.40
    Cv 0.17
    Lubrication Hindi kinakailangan
    Min Operating Pressure -100kPa
    Max Operating Pressure 1.0MPa
    Tandaan 1)
    Ambient &Operating
    likido Temperature     		-10~80 ℃
    Tandaan )2
    Max Start-up Rotation torque     		0.003N ·m   o   mas mababa 0.03N ·m   o   mas mababa 0.05N ·m   o   mas mababa 0.10N ·m   o   mas mababa 0.20N ·m o mas mababa 0.50N ·m o mas mababa
    Tandaan 5)
    Allowable Rotation Number Nota     		3000min⁻¹(r.p.m.)o mas kaunti Note3) 2000min⁻¹(r.p.m.)o mas kaunti 1500min⁻¹(r.p.m.)o mas kaunti 900min⁻¹(r.p.m.)o mas kaunti 600min⁻¹(r.p.m.)o mas kaunti 200min⁻¹(r.p.m.)o mas kaunti
    Tandaan 4)
    Pinapayagan Radial Load
    (Pinapayagan ang pagsasama-sama axis reaksyon)     		1N o mas mababa 15O mas mababa 30N o mas mababa 40N o mas mababa 50N o mas mababa
    Pinapayagan Axial Load
    Timbang 0.025kg 0.16kg 0.39kg 0.76kg 1.26kg 2.80kg
    Tandaan  1) Kasama sa temperaturang 80 ℃ ang pagtaas ng temperatura habang umiikot;
    Tandaan 2) Ang star-up torque ay hindi nagbabago sa supply pressure o sa hindi nagamit (Nananatili sa loob ng maximum na start-up rotation torque),
    ngunit nagbabago ito sa numero ng pag-ikot;
    Tandaan 3) Kung gumagamit ng sa bilis na higit sa 600min-1(rpm), tiyaking ang pag-ikot ay nasa direksyon kung saan nakakabit ang joint;
    Tandaan 4)Inirerekomenda ang goma/resin coupling dahil sa mahusay na pagsipsip ng mga ito sa offcenter, shocks at vibrations;
    Tandaan  5)min-1,Bilang ng  pag-ikot  bawat  1  minuto.

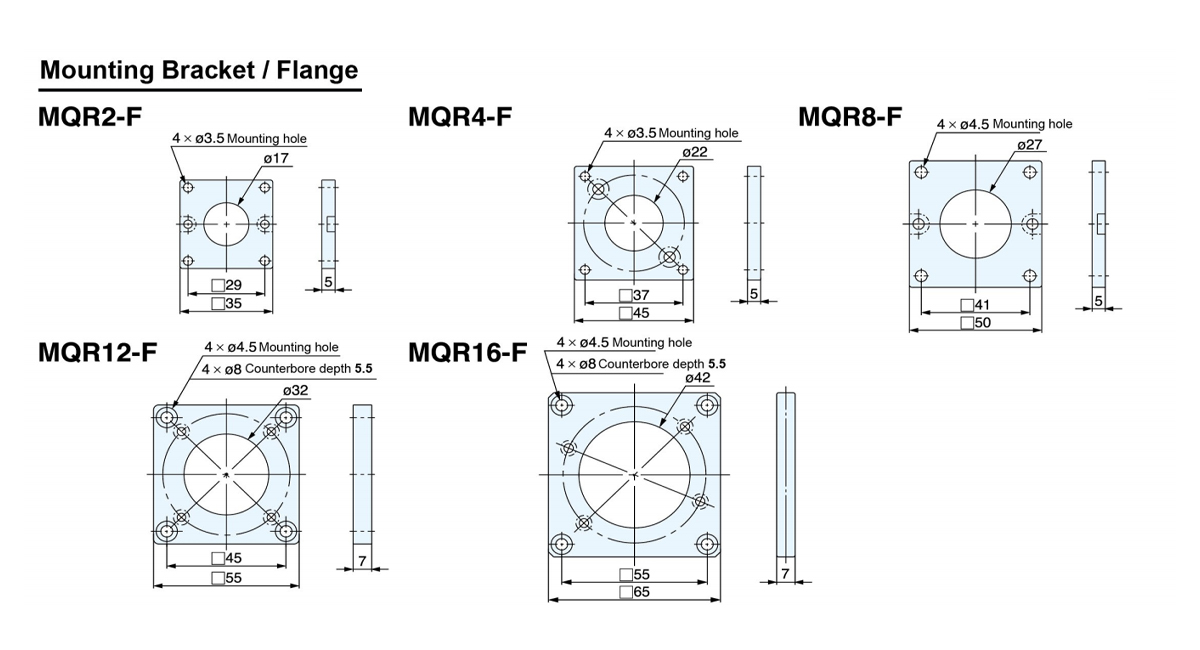

    Bilang Ng Mga Circuit Numero ng Bahagi ng Flange
    2 Mga Circuit MQR2-F
    4 Mga Circuit MQR4-F
    8 Mga Circuit MQR8-F
    12 Mga Circuit MQR12-F
    16 Mga Circuit MQR16-F

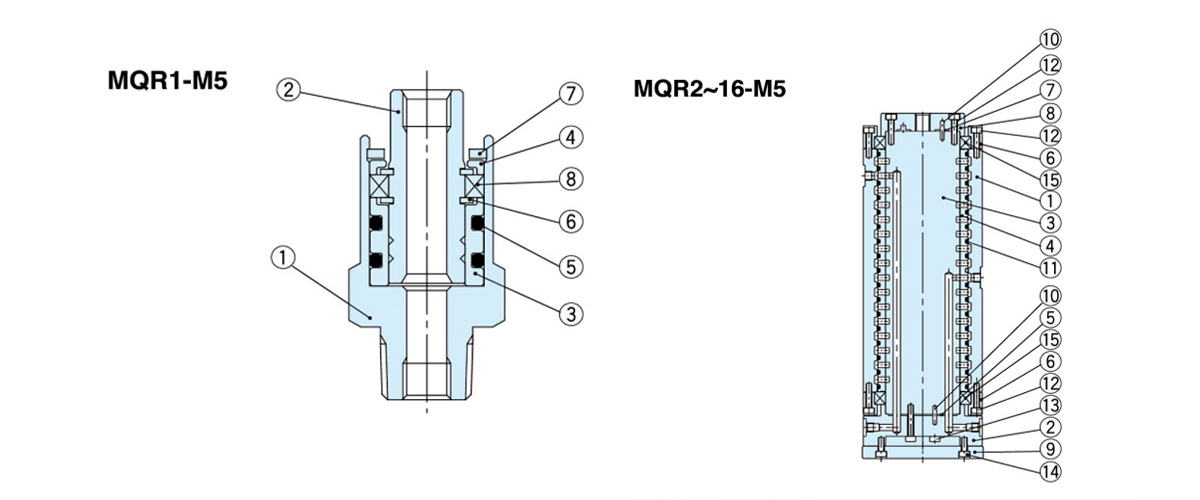

  • Mga Bahagi  ng Bahagi(MQR1-M5,1 circuit)
    item Pangalan materyal Reamrk
    1 Katawan hindi kinakalawang na asero
    2 Spool Espesyal na hindi kinakalawang na asero
    3 manggas Espesyal na hindi kinakalawang na asero
    4 Plato aluminyo
    5 O-singsing H-NBR
    6 Pagpapanatili ng singsing Carbon steel
    7 Pagpapanatili ng singsing Carbon steel
    8 Radial bearing

    Mga Bahagi ng Bahagi(MQR2 hanggang 16-M5,2 hanggang 16 na circuit)
    item Pangalan materyal Reamrk
    1 Katawan aluminyo alloy
    2 Plato ng adaptor aluminyo alloy
    3 Spool Espesyal na hindi kinakalawang na asero
    4 manggas Espesyal na hindi kinakalawang na asero
    5 Gasket H-NBR
    6 May hawak ng tindig hindi kinakalawang na asero 16 circuits lang
    7 Gasket H-NBR 16 circuits lang
    8 Plato aluminyo alloy 16 circuits lang
    9 Flange aluminyo alloy
    10 Parallel pin Carbon steel Maliban sa 2 circuit
    11 O-singsing H-NBR
    12 Bolt Carbon steel 16 circuits lang
    13 Bolt Carbon steel
    14 Bolt Carbon steel
    15 Radial bearing -
