MHZ2 Series (Parallel Opening and Closing Type) Pneumatic Gripper Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Pneumatic Grippers / MHZ2 Series (Parallel Opening and Closing Type) Pneumatic Gripper

MHZ2 Series (Parallel Opening and Closing Type) Pneumatic Gripper MHZ2 Series (Parallel Opening and Closing Type) Pneumatic Gripper
  • MHZ2 Series (Parallel Opening and Closing Type) Pneumatic Gripper
  • MHZ2 Series (Parallel Opening and Closing Type) Pneumatic Gripper
Pneumatic Grippers

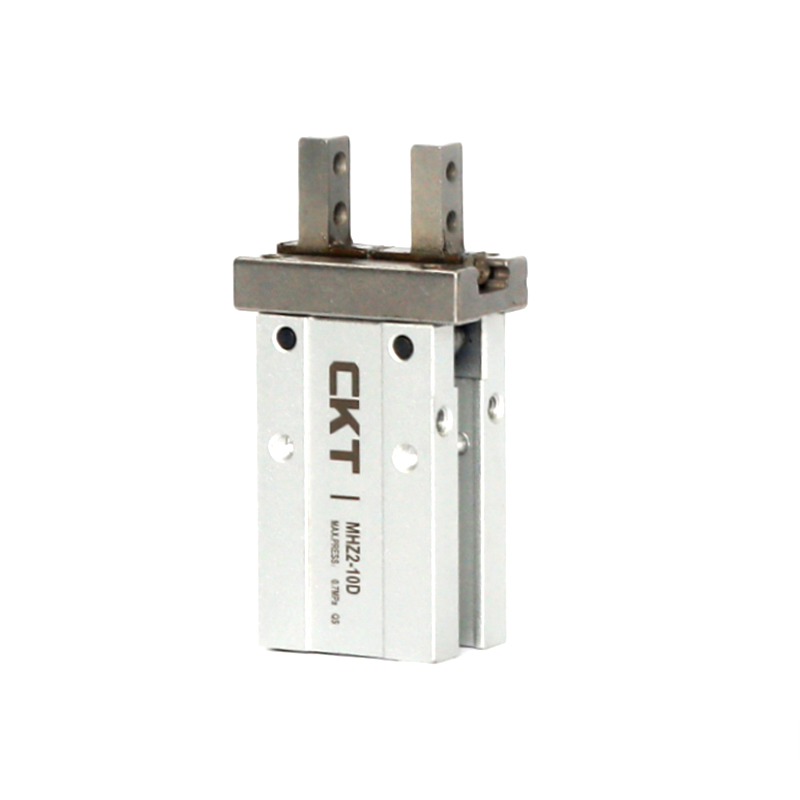

MHZ2 Series (Parallel Opening and Closing Type) Pneumatic Gripper

Ang MHZ2 Series (Parallel Opening and Closing Type) Pneumatic Gripper ay nakatuon sa pagbibigay ng matatag at maaasahang parallel clamping action. Ang konsepto ng disenyo nito ay balansehin ang pangunahing pagganap at kakayahang umangkop upang matugunan ang mga pangunahing pangangailangan ng precision grasping sa link ng pagpapatupad ng automation.

Mga pangunahing tampok:

1. Pinagsamang sistema ng gabay: Tinitiyak ng integrated guide mechanism na ang actuator ay may sapat na structural rigidity at action accuracy sa panahon ng operasyon.

2. Pinahusay na katatagan ng gabay: Ang isang auxiliary na istraktura ng pagpoposisyon ay ibinibigay sa ibaba ng bahagi ng gabay upang mapanatili ang kamag-anak na ugnayan ng posisyon sa pagitan ng mga pangunahing gumagalaw na bahagi at ang pangunahing istraktura, at pagbutihin ang pagiging maaasahan ng pangmatagalang operasyon.

3. Precision positioning performance: Ang na-optimize na disenyo ng istruktura ay nagdudulot ng magandang pagkakapare-pareho sa pagpoposisyon, na tumutulong upang makamit ang tumpak na pag-clamping ng workpiece at mapahusay ang katiyakan ng proseso ng pag-clamping.

4. Nababaluktot na pag-install at pagiging tugma: Nagbibigay ng iba't ibang standardized na mga interface ng pag-install para sa madaling pagsasama sa iba't ibang mga layout ng kagamitan o mga kapaligiran na limitado sa espasyo.

5. Body integrated control na tulong: Ang katawan ay naka-preset na may mga magnetic na bahagi, na nagbibigay ng pangunahing kaginhawahan para sa pagsasama ng mga standard na position detection device.

6. Kakayahang umangkop ng induction switch: Mayroong maraming mga puwang sa pag-install ng induction switch na idinisenyo sa ibabaw ng cylinder body, na nagbibigay ng adjustment space para sa layout ng detection device upang umangkop sa iba't ibang kinakailangan sa pagkolekta ng signal.

E-mail: manager@cktworld.com
I-download
NAUNA：MHC2 Series (Fulcrum Opening and Closing Type) Pneumatic Gripper
SUSUNOD：Walang susunod na artikulo
  • diameter ng silindro
    mm     		6 10 16 20 25 32 40
    Gumamit ng likido Hangin
    Presyon sa pagpapatakbo
    saklaw (MPa)     		Doble-acting 0.15~0.7 0.2~0.7 0.1~0.7 0.1~0.7
    Single-acting 0.3~0.7 0.35~0.7 0.25~0.7 0.25~0.7
    Temperatura ng likido para sa paggamit sa kapaligiran -10~60 ℃
    Pag-uulit (mm) ±0.01 ±0.02
    Pinakamataas na dalas ng pagpapatakbo (c.p.m) 180 (ang serye ng MHZL2 ay 120) 60
    Supply ng langis Hindi kinakailangan
    Operating mode Doble-acting · Single-acting
    Magnetic switch (opsyonal) Non-contact magnetic switch (MHZA2, MHZAJ2 na walang magnetic switch)
    Diametro ng koneksyon M3×0.5 M5×0.8

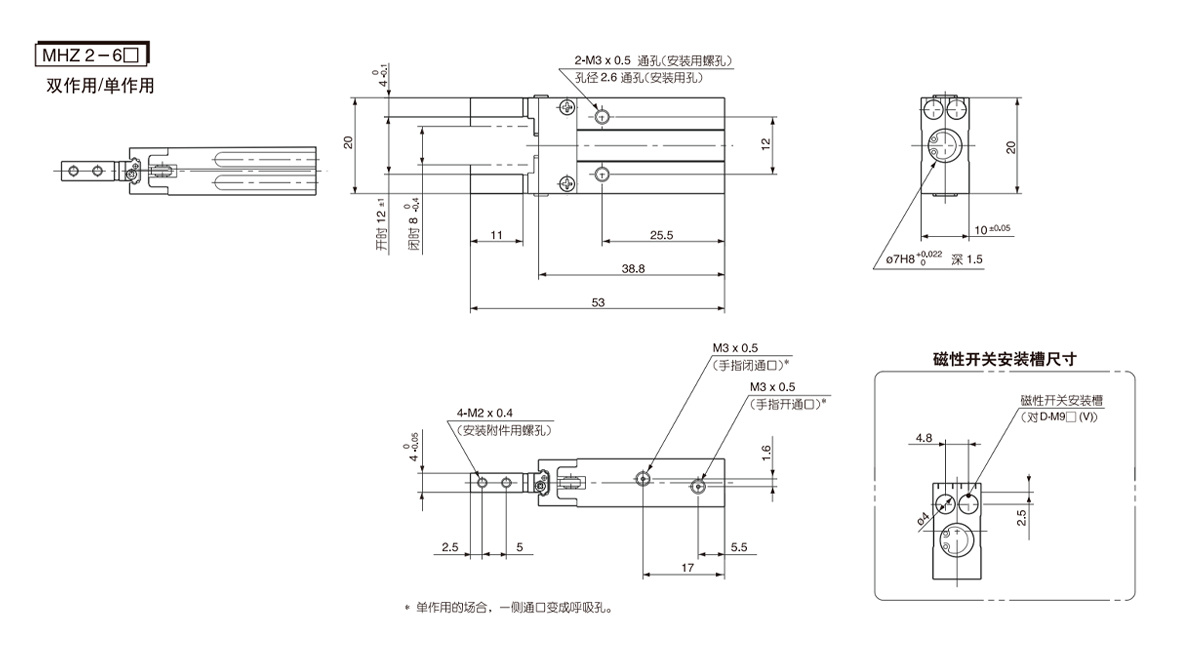

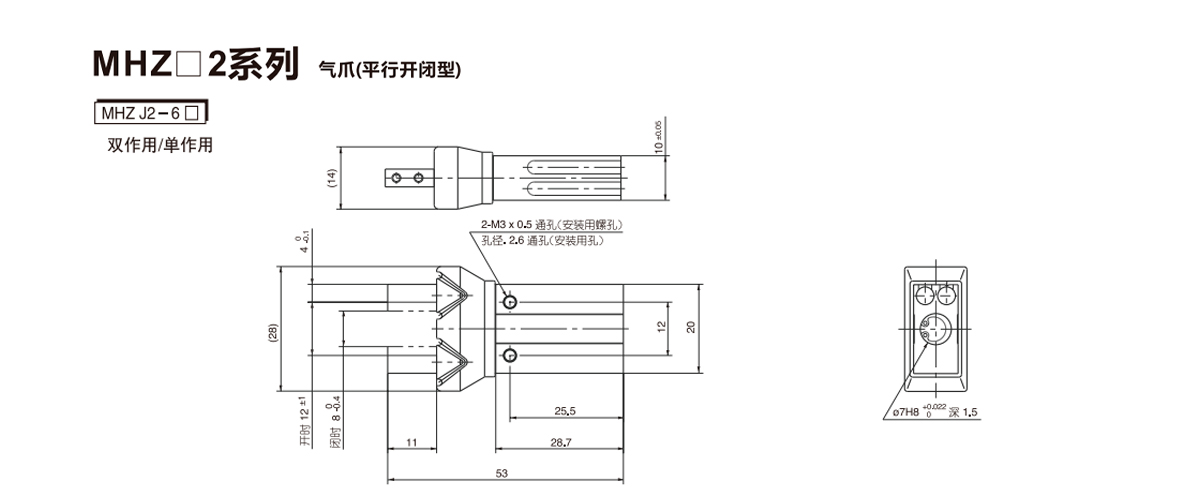

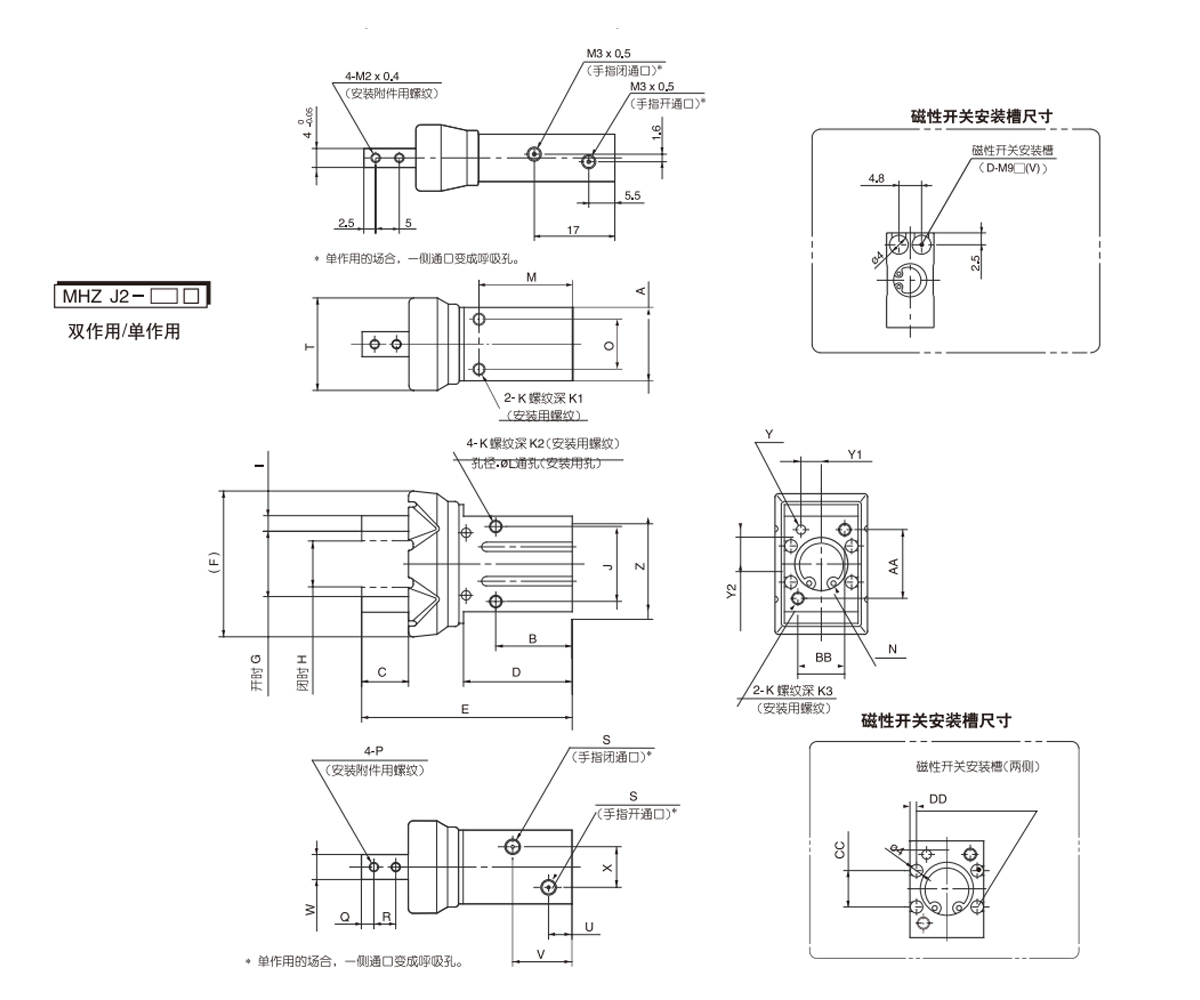

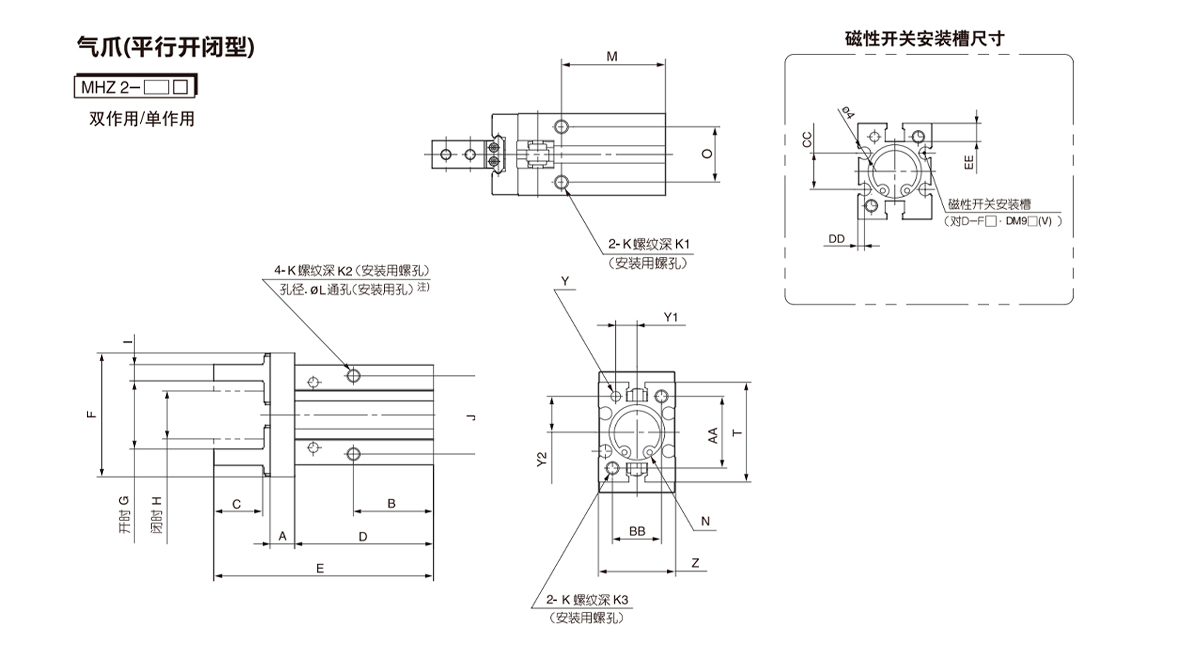

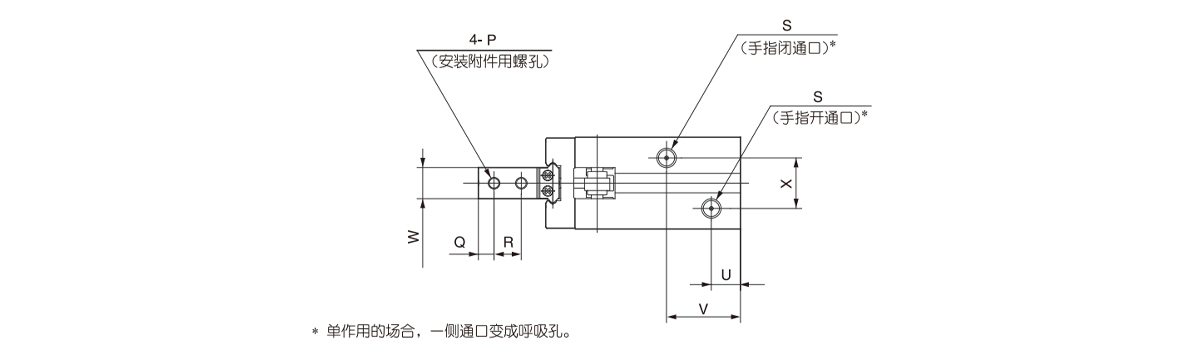

  • Modeloo
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0.5 6 5.5 6 26 27 Ø11H9 Malalim 2 11.4 M2.5×0.45 3 5.7 M3×0.5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0.7 4.5 8 8 3.4 30 Ø17H9 Malalim2 16 M3×0.5 4 7 M5×0.8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0.8 8 10 10 4.3 35 021H9 Malalim3 18.6 M4×0.7 5 9 M5×0.8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Deep3.5 22 M5×0.8 6 12 M5×0.8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Malalim4 26 M6×1 7 14 M5×0.8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1.25 13 16 17 6.6 58(71) 042H9 Deep4 32 M8×1.25 9 17 M5×0.8

    Modeloo
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Malalim3 16.4±0.05 5.2±0.02 7.6±0.02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Malalim3 23.6±0.05 6.5±0.02 11±0.02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Malalim4 27.6±0.05 7.5±0.02 16.8±0.02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Malalim4 33.6±0.05 10±0.02 21.8±0.02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Malalim5 40±0.1 12±0.02 23±0.02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Malalim5 48±0.1 14±0.02 29±0.02 56 32 29.4 3.7 13

    diameter ng silindro
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16.4±0.05 23 2 31 57 34 15.2 11.2 4 16 M3×0.5 6 5.5 6: 2.6 27 Ø11H9 Malalim2 11.4 M2.5x4.5 3 5.7 M3×0.5 21 7 19 5 11 Ø2H9 Malalim3 5.2±0.02 7.6±0.02 23 18 12 - 2.5
    16 23.6±0.05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0.7 4.5 8 8 3.4 30 Ø17H9 Malalim2 16 M3×0.5 4 7 M5×0.8 29.6 7.5 19 8 13 Ø3H9 Malalim3 6.5±0.02 11±0.02 30.6 22 15 11.6 2
    20 27.6±0.05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0.8 8 10 10 4.3 35 Ø21H9 Malalim3 18.6 M4×0.7 5 9 M5×0.8 34.5 8.5 23 10 15 Ø4H9 Malalim4 7.5±0.02 16.8±0.02 42 32 18 14 2
    25 33.6±0.05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Malalim3.5 22 M5×0.8 6 12 M5×0.8 42 9 24 12 20 Ø4H9 Malalim4 10±0.02 21.8±0.02 52 40 22 19 3.5
