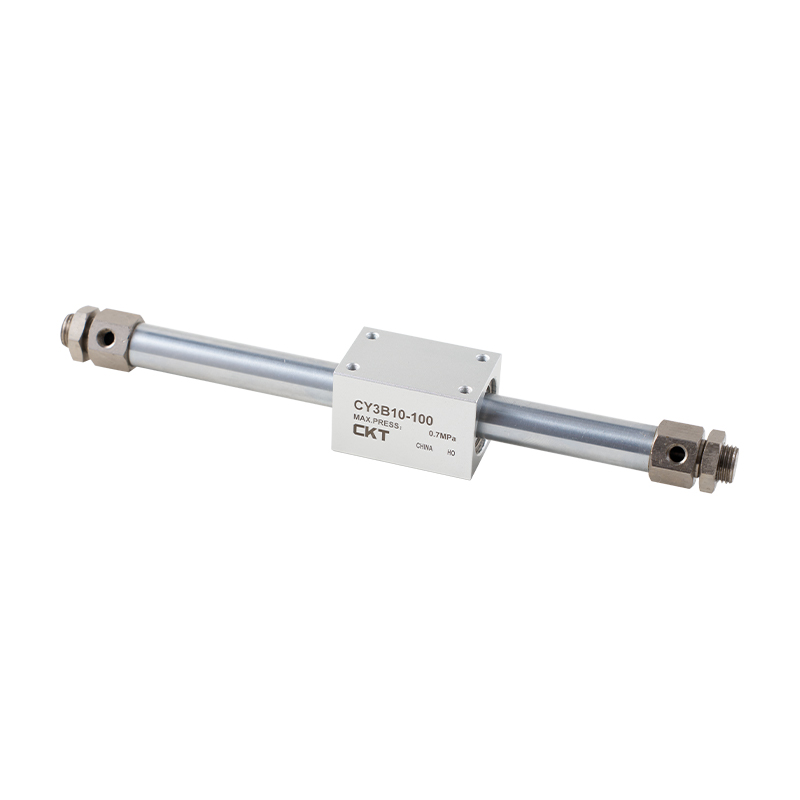

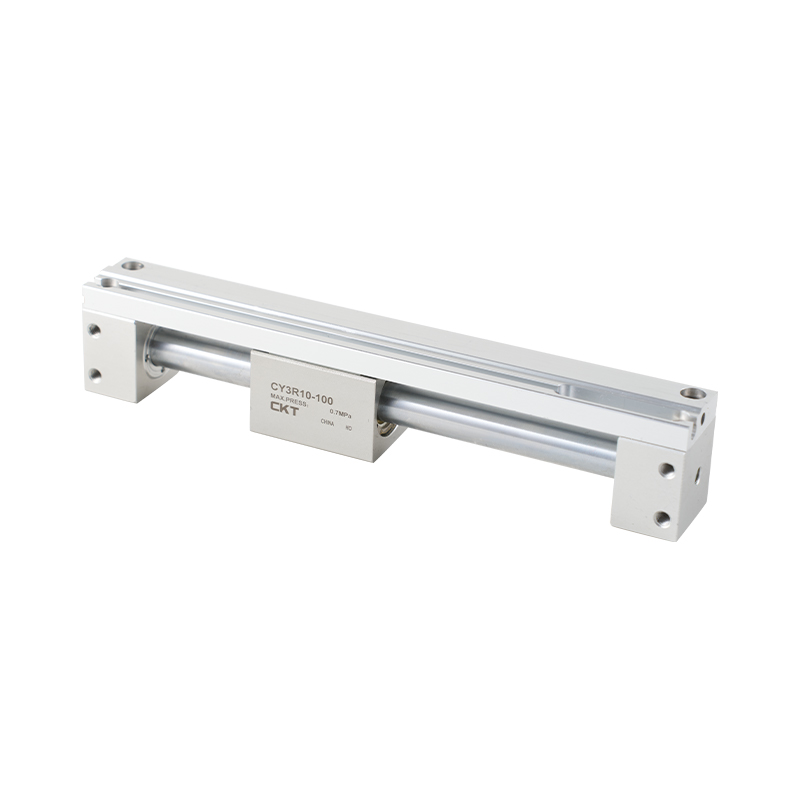

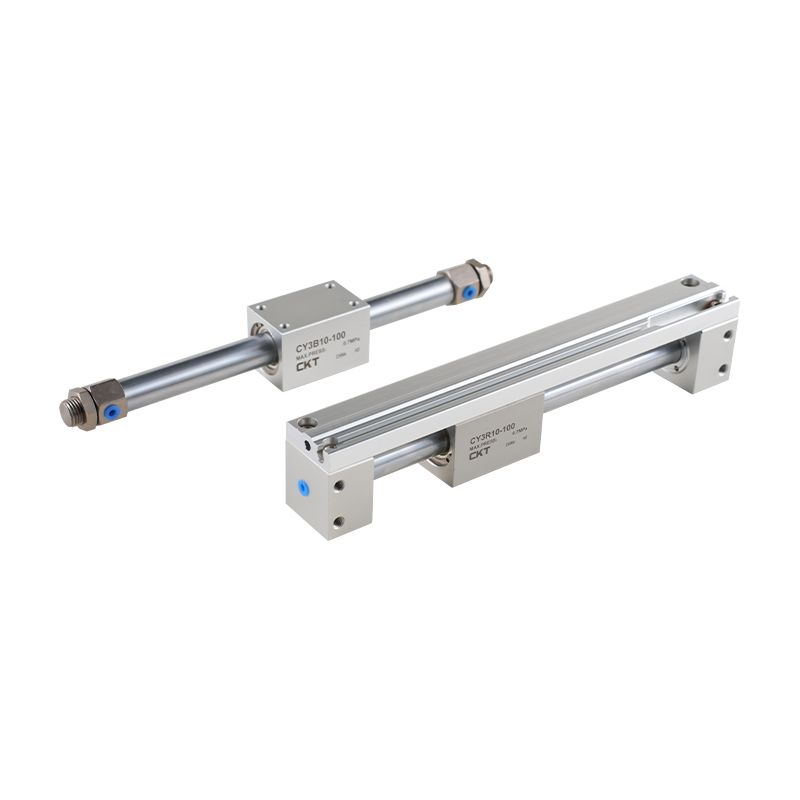

CY3B/CY3R Series Magnetic Coupled Rodless Cylinder Basic Type/Direct Mount Type

Ang hugis ng pangunahing katawan at ang takip ng ulo ay binago, at ang magnetic na koneksyon ay pinagtibay upang mabawasan ang masa. Ang lubrication retaining ring sa piston ay maaaring patuloy na bumuo ng lubrication film at mapabuti ang lubricity.

E-mail: manager@cktworld.com
I-download
NAUNA：MY1B Series Mechanical Joint Rodless Cylinder (Basic Type)
SUSUNOD：CY1L Series Magnetic Coupled Rodless Cylinder (Uri ng Ball Bearing)
  • Mga karaniwang pagtutukoy
    diameter ng silindro (mm) 15 20 25 32 40
    Ginamit na likido Hangin (walang langis)
    Pinakamataas na presyon ng pagpapatakbo MPa 0.7
    Pinakamababang operating pressure MPa 0.16 0.15 0.14 0.12
    Ambient at tuluy-tuloy na temperatura -10 hanggang 60°C (ngunit hindi nagyelo)
    Bilis ng piston mm/s CY3B:50~400;CY3R:50~500
    Buffering Mga cushioning pad sa magkabilang dulo
    Stroke haba tolerance mm 0~250 1°,251~1000 14,1001~ 1.8
    Magnetic holding force   N 137 231 363 588 922
    Koneksyon sa piping M5×0.8 Rc/8 ·NPT18 ·G/₈

  • Numero ng bahagi Angkop para sa diameter ng silindro (mm) d H B C
    SNJ-016B 15 M10×1.0 4 14 16.2
    SN-020B 20 M20×1.5 8 26 30
    SN-032B 2532 M26×1.5 8 32 37
    SN-040B 40 M32×2.0 10 41 47.3

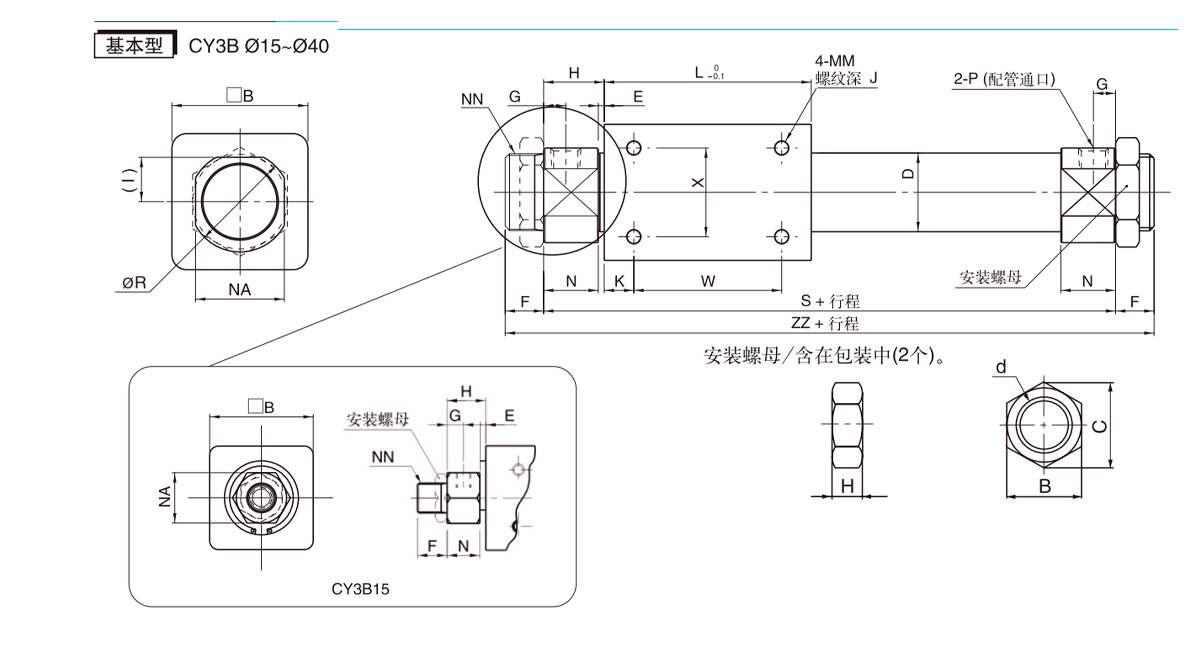

    Modeloooo B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0.7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0.7 18 24 M20×1.5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0.8 18.5 30 M26×1.5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1.5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

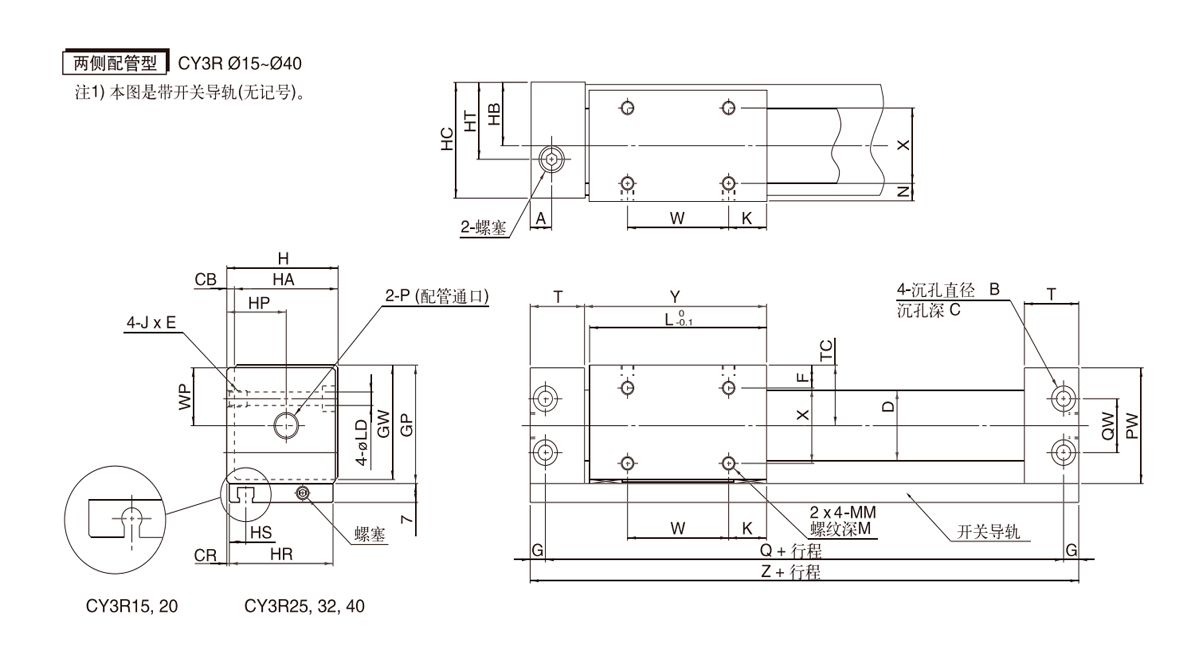

    Modeloooo A B C CB CR D F G GP GW H HA HB HC HP HR HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0.8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1.25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1.25×10 15

    Modeloooo L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0.7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0.7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0.8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

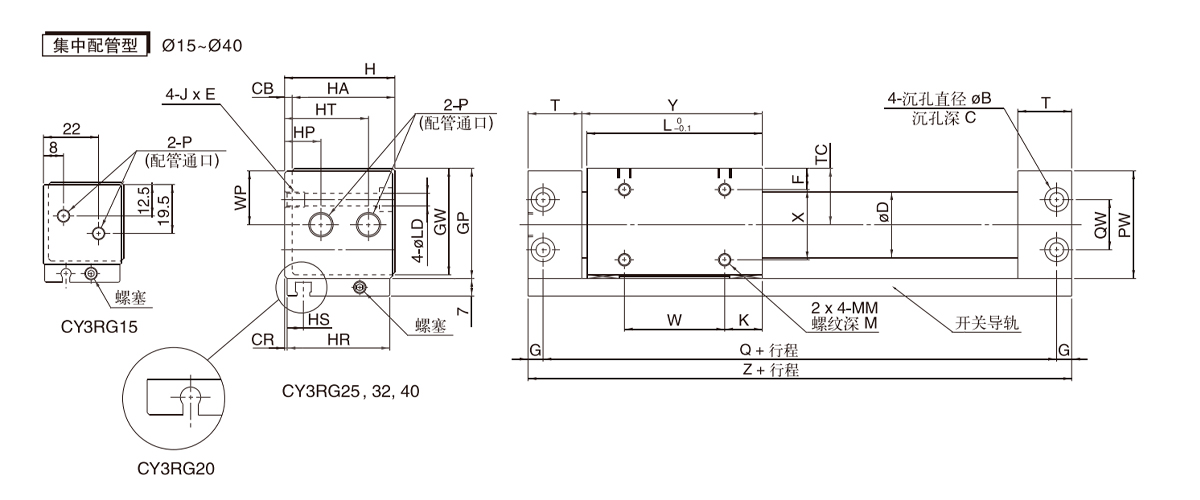

    Modeloooo HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Ang mga dimensyon na hindi tinukoy ay kapareho ng para sa uri ng piping sa magkabilang panig.
