MY3A/3B Series Mechanical Joint Rodless Cylinder Basic Type: Maikling Uri (Cushion Cushion)/Basic Type: Standard Type (Air Cushion) Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Rodless Cylinder / MY3A/3B Series Mechanical Joint Rodless Cylinder Basic Type: Maikling Uri (Cushion Cushion)/Basic Type: Standard Type (Air Cushion)

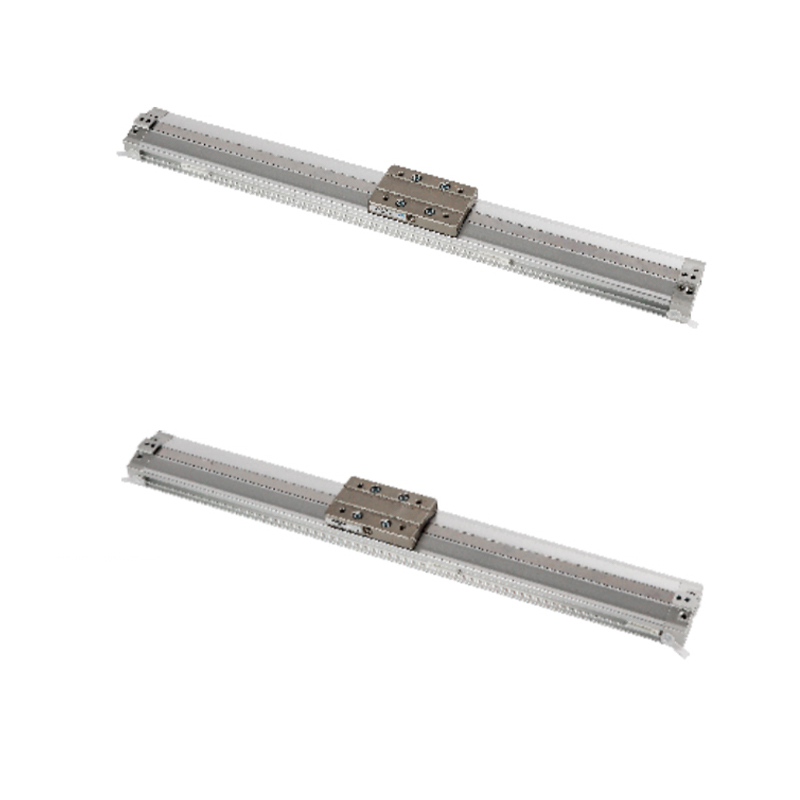

MY3A/3B Series Mechanical Joint Rodless Cylinder Basic Type: Maikling Uri (Cushion Cushion)/Basic Type: Standard Type (Air Cushion)
  • MY3A/3B Series Mechanical Joint Rodless Cylinder Basic Type: Maikling Uri (Cushion Cushion)/Basic Type: Standard Type (Air Cushion)
Rodless Cylinder

MY3A/3B Series Mechanical Joint Rodless Cylinder Basic Type: Maikling Uri (Cushion Cushion)/Basic Type: Standard Type (Air Cushion)

Ang MY3A/3B Series Mechanical Joint Rodless Cylinder Basic Type ay isang compact linear drive element na gumagamit ng internal mechanical coupling para magpadala ng power. Ang pangunahing disenyo nito ay nag-aalis ng pinahabang piston rod ng tradisyonal na silindro at nagpapadala ng puwersa ng paggalaw sa panlabas na platform ng pagkarga sa pamamagitan ng panloob na slider.

▸Integrated na mga riles ng gabay - Direktang isinasama ng cylinder body ang isang high-rigidity linear guide structure para magbigay ng tumpak na gabay at suporta para sa external load platform.

▸Concentrated load bearing - Salamat sa pinagsama-samang disenyo ng guide rail, ang external load platform ay may kakayahang direktang magpasan ng puro load nang hindi nangangailangan ng karagdagang guide mechanisms.

▸Mechanical coupling transmission - Ang panloob na piston at ang panlabas na load platform ay nakakamit ng non-contact power transmission sa pamamagitan ng mechanical meshing structure, na iniiwasan ang magnetic force na limitasyon ng tradisyonal na magnetic coupling cylinders.

▸Stroke at proteksyon - Available ang iba't ibang mga detalye ng stroke, at ang mga built-in na scraper seal ay karaniwang naka-configure upang matugunan ang mga kinakailangan sa pagiging maaasahan ng mga pangkalahatang pang-industriyang kapaligiran.

E-mail: manager@cktworld.com
I-download
NAUNA：Walang nakaraang artikulo
SUSUNOD：MY2H/HT Series Mechanical Joint Rodless Cylinder Linear Guide Type (1 Axis)/Linear Guide Type (2 Axes)
  • diameter ng silindro (mm) 1,620 2,532 40 5,063
    Ginamit na likido Hangin
    Operating mode Doble-acting
    Saklaw ng operating pressure 0.15~0.8MPa
    Presyon ng pagsubok sa presyon 1.2MPa
    Temperatura sa paligid at temperatura ng likido 5~60 ℃
    Buffering Pad cushioning (MY3A)/Air cushioning (MY3B)
    Lubrication Huwag (huwag magbigay ng langis)
    Stroke length tolerance Mas mababa sa 1000 mm 1.8, 1001 mm hanggang 2.8
    Diameter ng koneksyon sa piping (Rc, NPT, G) M5×0.8 1/8 1/4 3/8

  • Modelooooo A B C E G H HG JJ KK L LD LL LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 22.5 41 6 M4×0.7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 24 51 6 M4×0.7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 27.5 61 8 M5×0.8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 32.5 76 8 M5×0.8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 50 134 16 M8×1.25 31
    Modelooooo NE NG NH NW P PA PB PC PD PG Q QW T TT UU YW Z
    MY3A16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0.8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 Rc,NPT,G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

    Modelooooo A B C E G H HG JJ KK L LD LL LW M MM 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 28.5 41 6 M4×0.7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 34 51 6 M4×0.7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 41.5 61 8 M5×0.8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 48.5 76 8 M5×0.8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 68 134 16 M8×1.25 31
    Modelooooo NE NG NH NW P PA PB PC PD PE PF PG Q QW T TT UU YW Z
    MY3B16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0.8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 Rc,NPT,G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

    Angkop para sa mga cylinder ES EC EY FC h S SD TS TR TU W Hydraulic Buffer Model
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

    Angkop para sa mga cylinder ES EC EY FC h S SD TS TR TU W Hydraulic Buffer Model
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

    Modelooooo Angkop para sa mga cylinder A B C D E F G H J
    MY-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0.7
    MY-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0.8
    MY-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1.25
    MY3A40 ·MY3B40 112 130
    MY-S50B MY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1.5
    MY3A63 ·MY3B63 160 182
    Tandaan: Ang mga side support ay ipinapadala nang pares (kaliwa at kanan).
