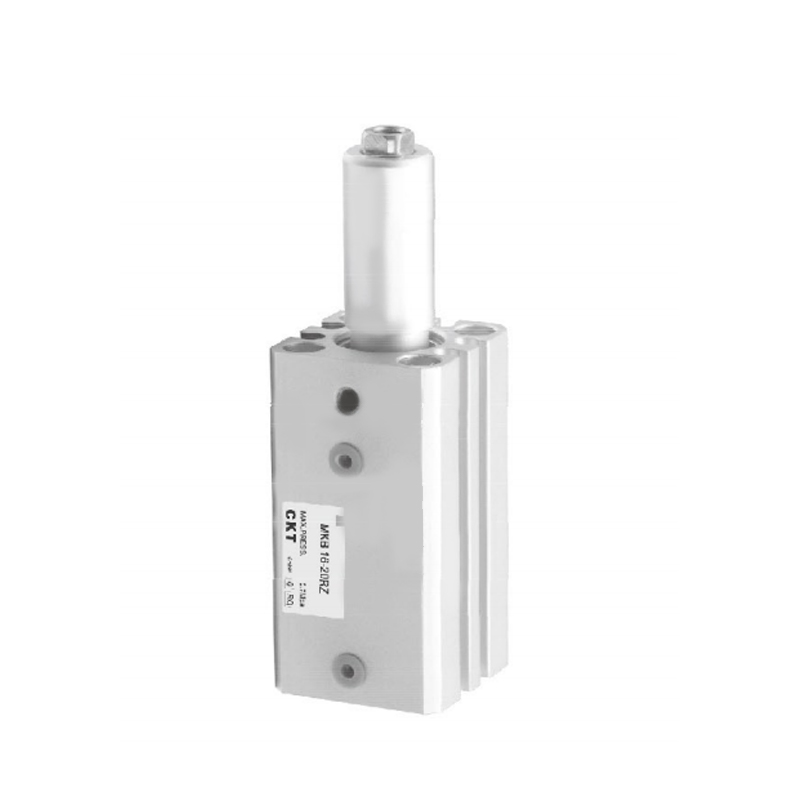

MK Series Rotary Clamp Cylinder
  • MK Series Rotary Clamp Cylinder
Rotary Cylinder

MK Series Rotary Clamp Cylinder

Ang MK Series Rotary Clamp Cylinder ay isang composite pneumatic actuator na may pinagsamang rotary drive at radial clamping function. Ang pinagsama-samang disenyo nito ay nakakamit ng workpiece rotation positioning at mahigpit na pagla-lock nang sabay-sabay sa pamamagitan ng isang silindro, na makabuluhang na-optimize ang pagiging kumplikado ng mekanikal na sistema.

Mga pangunahing tampok:
▸Dual-action composite structure

Ang timing linkage ng pag-ikot at pag-clamping na mga aksyon ay natanto sa ilalim ng air circuit drive, nang hindi nangangailangan ng karagdagang mekanismo ng paghahatid, inaalis ang error sa koordinasyon ng maramihang mga actuator

▸Kalamangan sa pagtitipid sa espasyo

Ang rotation axis at ang clamping jaw ay coaxially arranged, binabawasan ang axial installation space ng higit sa 40% kumpara sa split solution

▸High-rigidity locking

Ang hugis-wedge na mekanismo ng pagpapalawak ng puwersa ay gumagawa ng mekanikal na self-locking na epekto sa dulong posisyon, at ang puwersa ng pang-clamping ay nananatiling hindi naaapektuhan ng mga pagbabago sa pinagmumulan ng hangin

▸Malawak na saklaw na kakayahang umangkop

Ang modular interface ay katugma sa ISO standard mounting baseplates at sumusuporta sa customized na clamping jaw stroke at rotation angle (90°/180°)

▸Proteksyon sa pangmatagalang sealing

Ang bahagi ng gabay ay gumagamit ng double-lip wear-resistant sealing ring, at ang internal integrated dust scraping structure ay angkop para sa pagputol ng oil mist environment

E-mail: manager@cktworld.com
I-download
NAUNA：Walang nakaraang artikulo
SUSUNOD：Walang susunod na artikulo

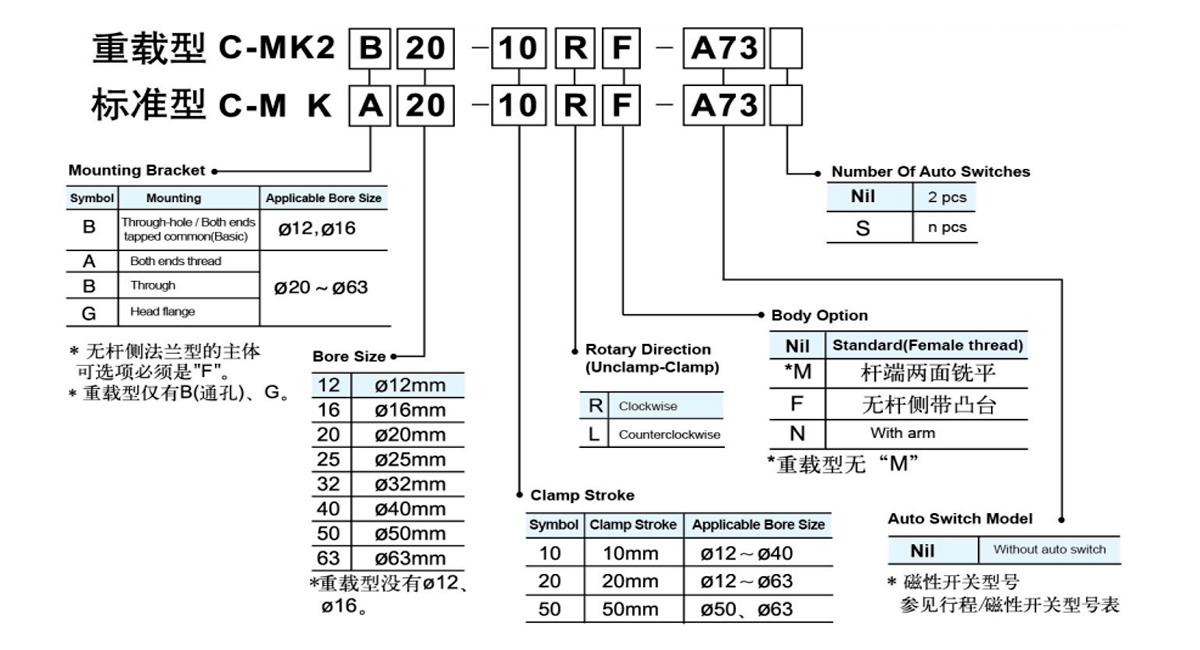

  • Sukat ng Bore(mm) 12 16 20 25 32 40 50 63
    likido Hangin
    Aksyon Double acting
    Max Operating Pressure 1MPa
    Min Operating Pressure 0.1MPa
    Ambient at Fluid Temperatura May auto switch:-10~ 60℃ Nang walang auto switch:-10~ 70℃
    Bilis ng Piston 50～200 mm/s
    unan Rubber Bumper
    Stroke Length Tolerance (mm) 0.6
    -0.4
    *Pagpapadulas Hindi kinakailangan
    Rotary Anggulo 90°±10°
    Rotary Direction Clockwise ·Counterclockwise
    Rotary Stroke (mm) 7.5 9.5 15 19
    Clamp stroke (mm) 10 ·20 20 ·50
    Pinapayagan ang Baluktot na Sandali(M ·m) 1 3.8 7 13 27 47 107 182
    **Theoretical Clamp Force(N) 40 7.5 100 185 300 525 825 1400
    Hindi umiikot na Katumpakan (Clamp na bahagi) ±14° ±1.2° ±0.9° ±0.7°
    Piping Port M5×0.8 Rc¹/8 Rc¹/4
    *Pakigamit ang ISOVG32 kung gusto mong gumamit ng lubrication.
    * * Sa presyon na 0.5MPa.

  • Stroke   /Auto   Lumipat   Modelo
    Naaangkop
    Sukat ng Bore
    (mm)     		*Awtomatikong Lumipat ng Modelo
    Pangunahing Uri
    In-line Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpend-
    icular     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Pagmarka ng haba ng kawad: Walang pagmamarka - 0.5 m, L - 3 m, Z - 5 m
    Halimbawa: A73, A73L

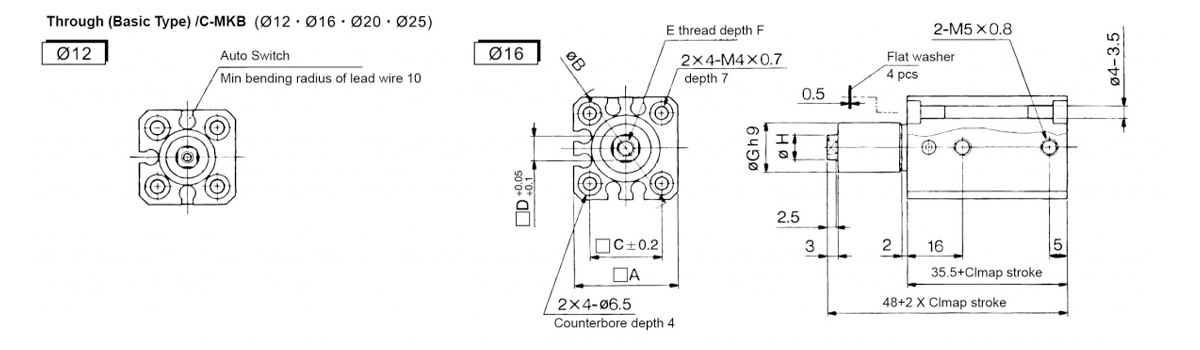

  • Basic
    Modeloooooooo A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0.5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0.8 6.5 14 8

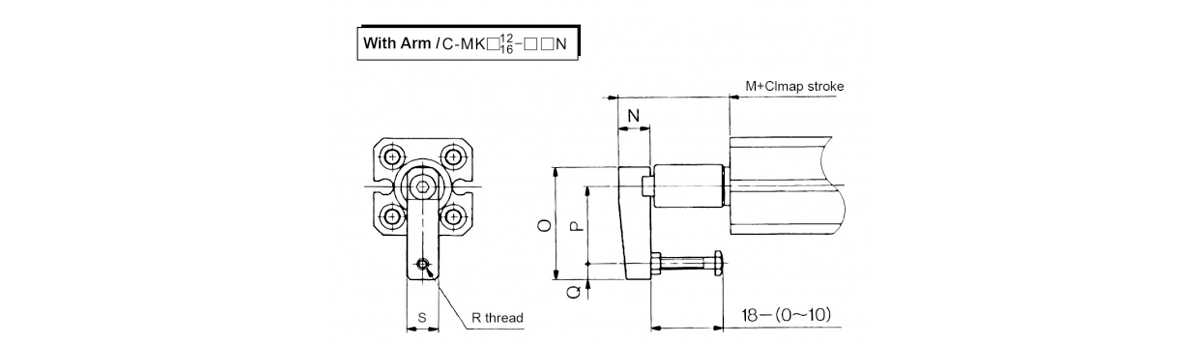

    Sa Arm
    Modeloooooooo M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0.5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0.7 11

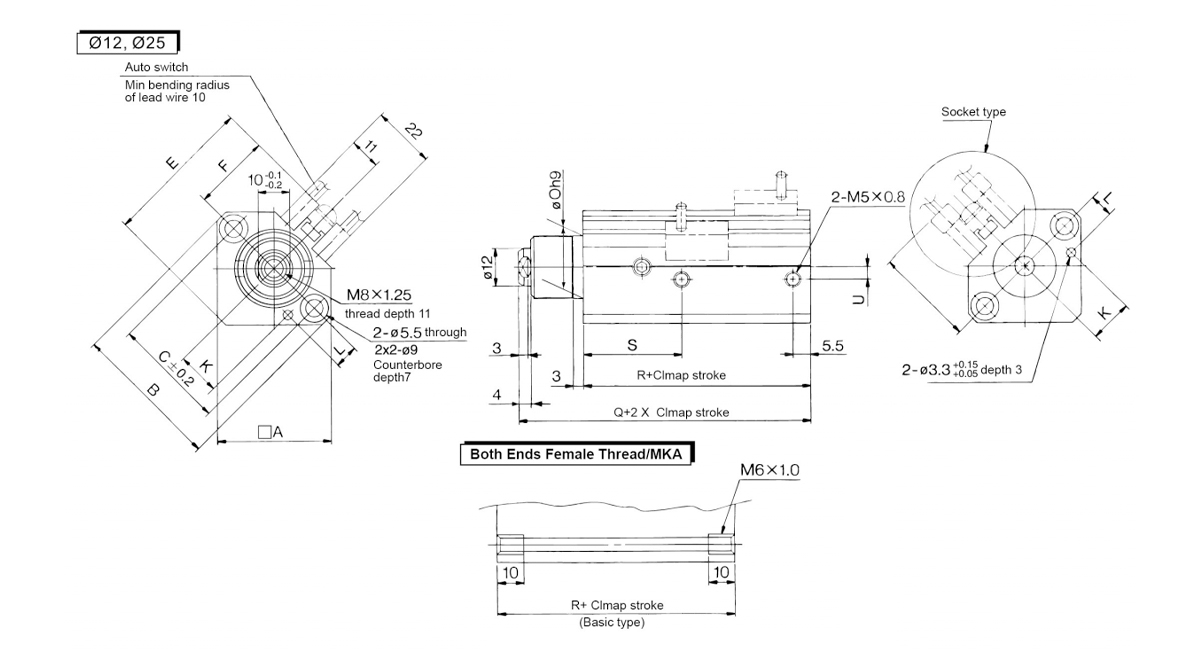

    Modeloooooooo A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13.5=0.15 7.5±0.15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0.15 8±0.15 238052 73.5 63 32 5
    Tandaan 1) Ang mga sukat sa itaas ay batay sa D-A73L magnetic switch.
    Tandaan 2) Kapag ang piston rod ay ganap na na-extend, idagdag ang clamping stroke at ibalik ang stroke sa naaangkop na mga sukat.

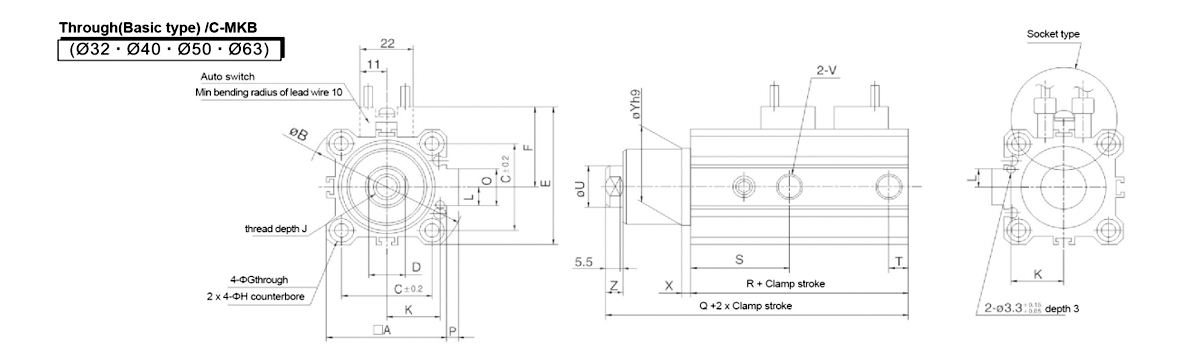

    Modeloooooooo A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0.1 54 31.5 5.5 9 malalim 7 M10×1.5 12 20±0.15 7±0.15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB40 52 69 40 14 -0.1 61 35 5.5 9 malalim 7 M10×1.5 12 24±0.15 7±0.15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB50 64 86 50 17 -0.1 73 41 6.6 11 malalim 8 M12×1.75 15 30±0.15 8±0.15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0.2 -0.062
    C-MKB63 77 103 17 -0.1 86 47.5 9 14 malalim 10.5l M12×1.75 15 35±0.15 9±0.15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0.2 -0.062

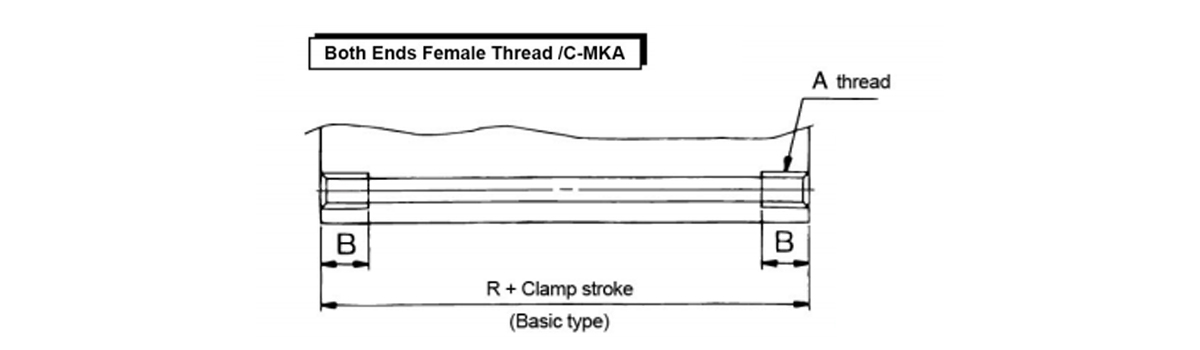

    Modeloooooooo A B
    C-MKA32 M6×1.0 10
    C-MKA40 M6×1.0 10
    C-MKA50 M8×1.25 14
    C-MKA63 M10×1.5 18

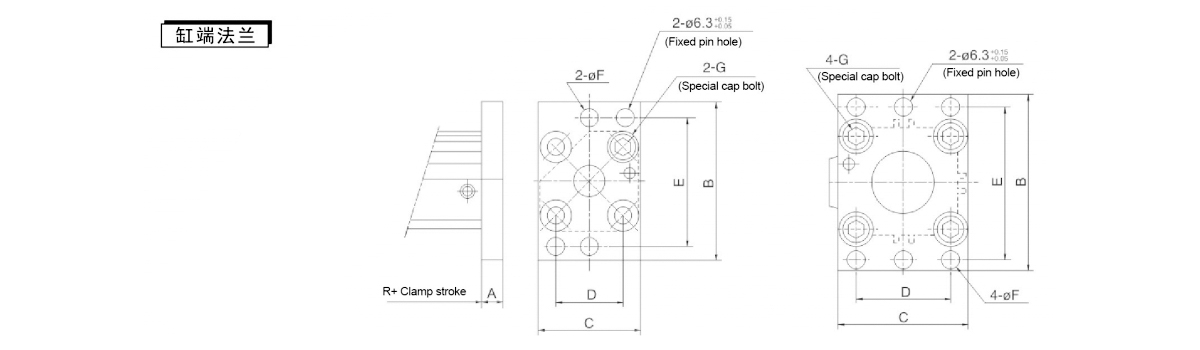

    Silindro dulo flange
    Mga bahagi Naaangkop
    Sukat ng Bore     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1.0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1.0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1.0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1.0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1.25
    C-MK-F063 63 9 8 80 60 92 9 M10×1.5
    Tandaan: Kapag nag-i-install ng flange, siguraduhing piliin ang rodless side cylinder cover type installation type: C-MK□□-□□F.

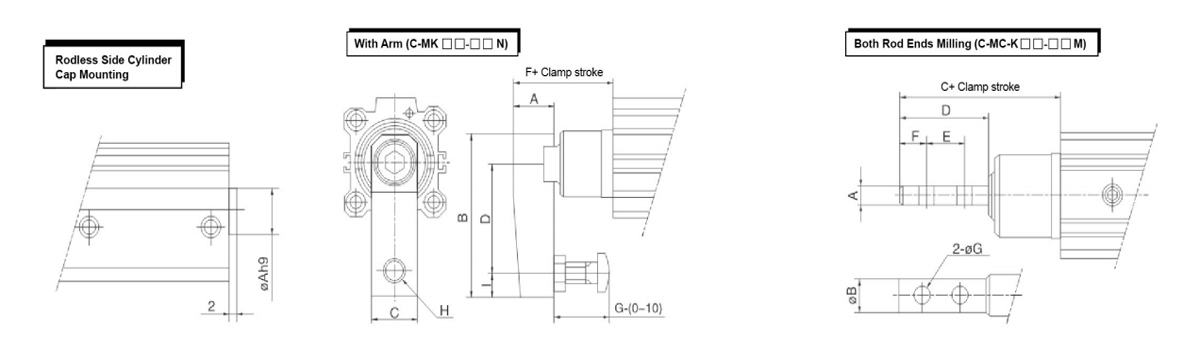

    Rodless Side Cylinder Cap Mounting Sa Arm Parehong Rod Ends Milling
    Modeloooooooo A B C D F G H I Modeloooooooo A B C D E F G
    Modeloooooooo Ah9 C-MKD20-□NAKA-ON 14 51 16 35 22 22 M6×1.0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□NAKA-ON 14 51 16 35 22 22 M6×1.0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1.25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1.25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□NAKA-ON 22 88 22 65 53 40 M10×1.5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1.5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
