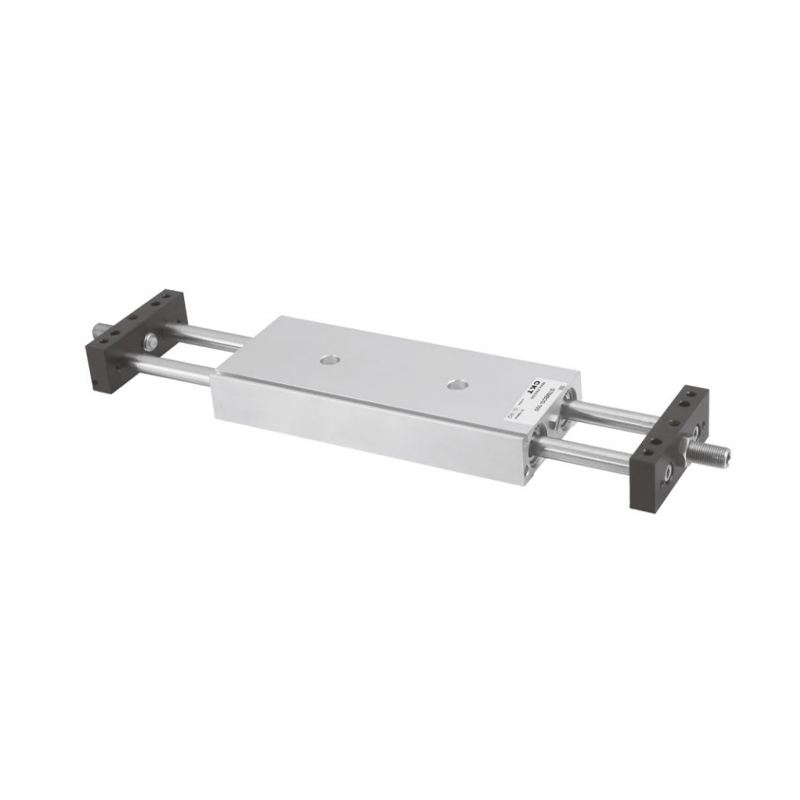

STM Series Slide Cylinder (Ø10~Ø25)
  • STM Series Slide Cylinder (Ø10~Ø25)
Slide Cylinder

STM Series Slide Cylinder (Ø10~Ø25)

1. Dalawang paraan ng pag-install at pag-aayos: pag-install ng katawan o pag-install ng slider;
2. Ang istraktura ng double piston rod ay ginagawang ang silindro ay may mas mahusay na anti-bending at anti-torsion na pagganap, at maaaring makatiis ng malalaking motion load o lateral load;
3. Ang mga buffer device gaya ng mga anti-collision pad o oil pressure buffer sa magkabilang dulo ay maaaring epektibong makapagpabagal sa bilis ng epekto at magpapahaba ng buhay ng serbisyo ng silindro;
4. Pumili ng mataas na temperatura na lumalaban sa sealing na materyales upang matiyak ang normal na operasyon ng cylinder sa ilalim ng 150 ℃ na mga kondisyon.

E-mail: manager@cktworld.com
I-download
NAUNA：Walang nakaraang artikulo
SUSUNOD：MXH Series Small Slide Cylinder (Linear Guide) (Ø6~Ø20)
  • Karaniwang        Detalye
    Sukat ng Bore (mm) 10 16 20 25
    Aksyon Double acting
    likido Hangin
    Saklaw ng Operating Pressure 0.1~1.0MPa(14~145psi)
    Presyon ng Katibayan 1.5MPa(215ps)
    Operating Temperatura(℃) -20~70
    Saklaw ng Bilis ng Operating(mm/s) 30~500
    Pagpaparaya sa Haba ng Stroke 1.00
    unan Wala Bumper pad o oil buffer (opsyon)
    * Hindi umiikot na Katumpakan ±0.1° ±0.05°
    *Piping Port M5×0.8 PT1/8
    *Ang katumpakan ng hindi pag-ikot ay tumutukoy sa anggulo kung saan ang cylinder fixing plate ay maaaring umikot kapag ang cylinder ay ganap na binawi.
    **Ang mga uri ng thread ng NPT at G ay magagamit para sa koneksyon ng pipe.
    Tandaan: Ang serye ng C-STM ay ganap na magnetic.

  • Karaniwang  Detalye
    Sukat ng Bore(mm) Karaniwang Stroke(mm) Max.Stroke Pinahihintulutang Stroke
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2,025 25 50 75 100 125 175 200 250 250 300
    Tandaan: 1. Sa loob ng pinahihintulutang hanay ng stroke, kapag mas malaki ang stroke kaysa sa maximum na stroke, isasagawa ang hindi karaniwang pagpoproseso. Para sa iba pang mga espesyal na stroke, mangyaring makipag-ugnayan sa aming kumpanya.

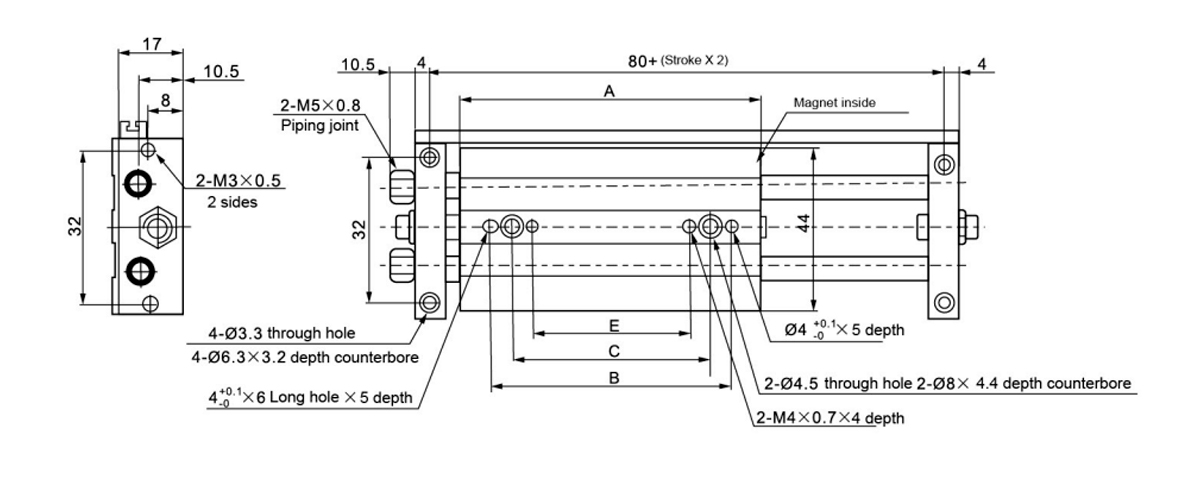

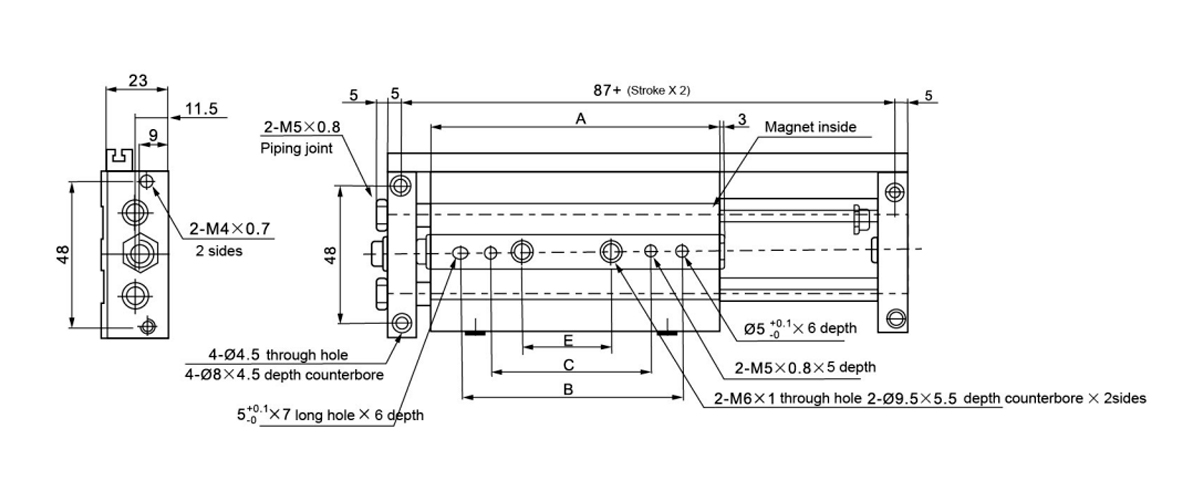

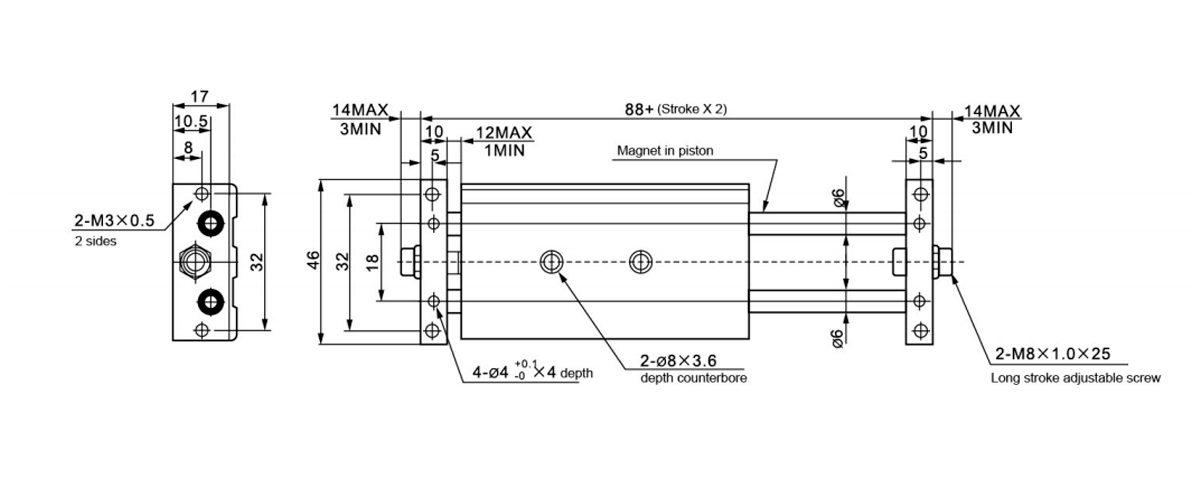

    Stroke/Simbolo 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

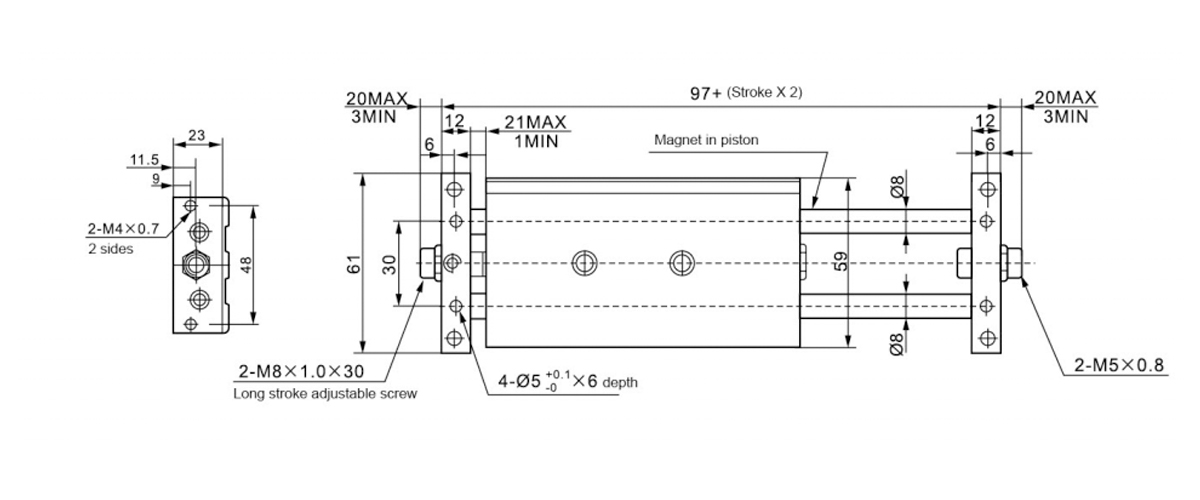

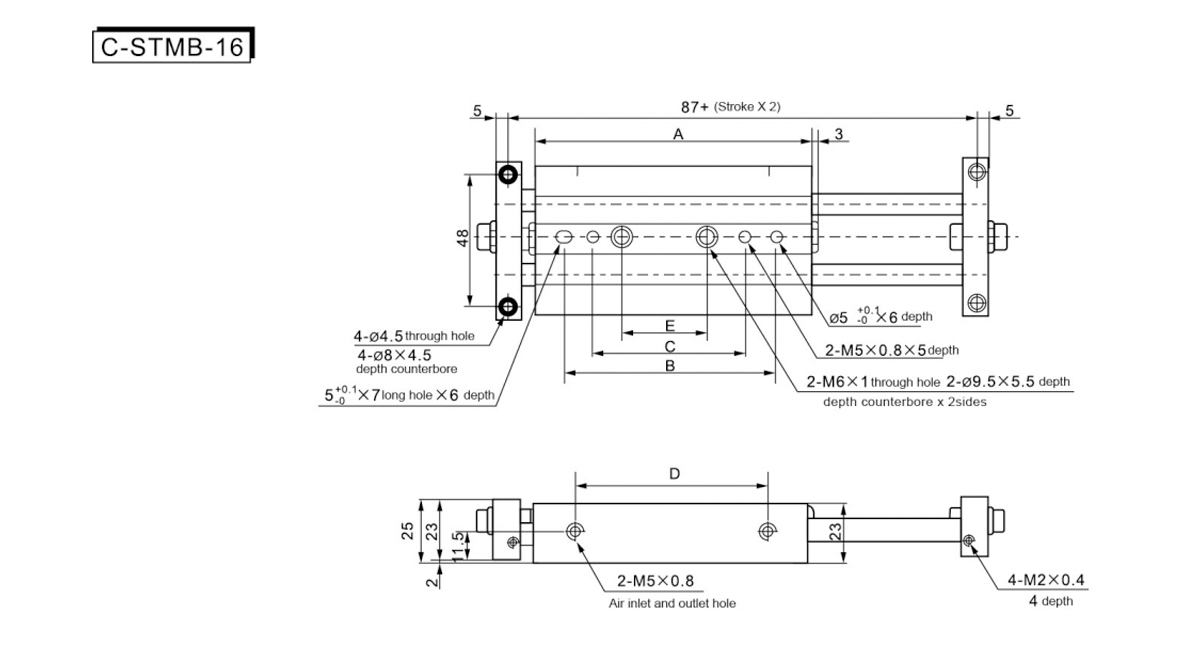

    Stroke/Simbolo A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

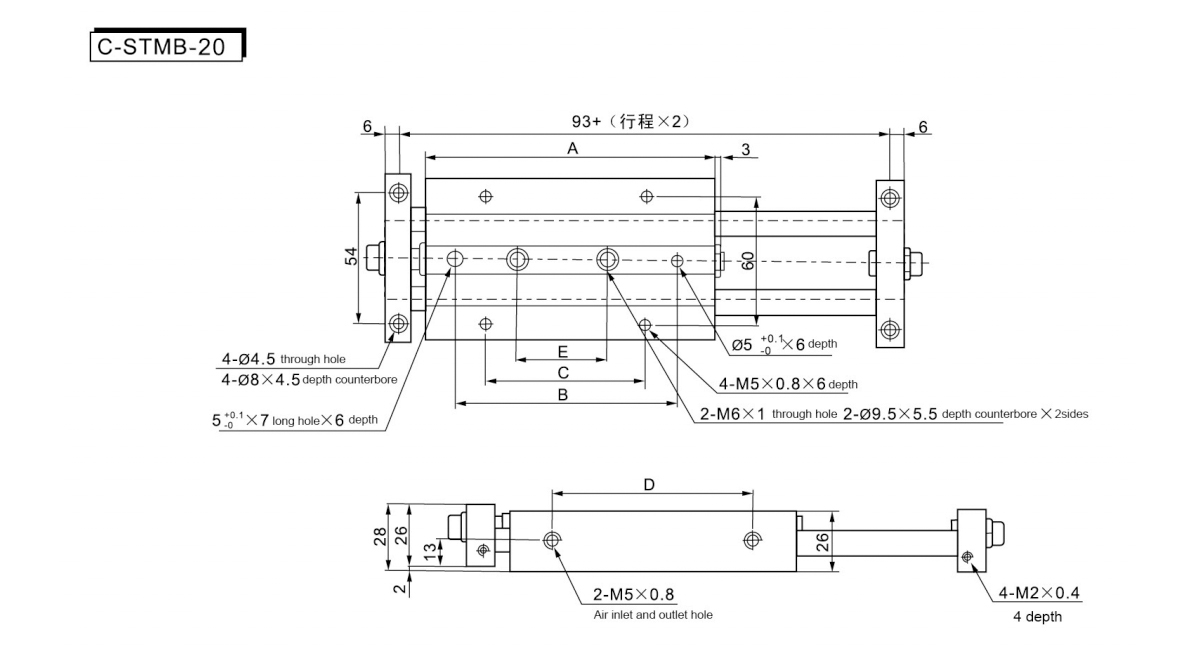

    Stroke/Simbolo A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

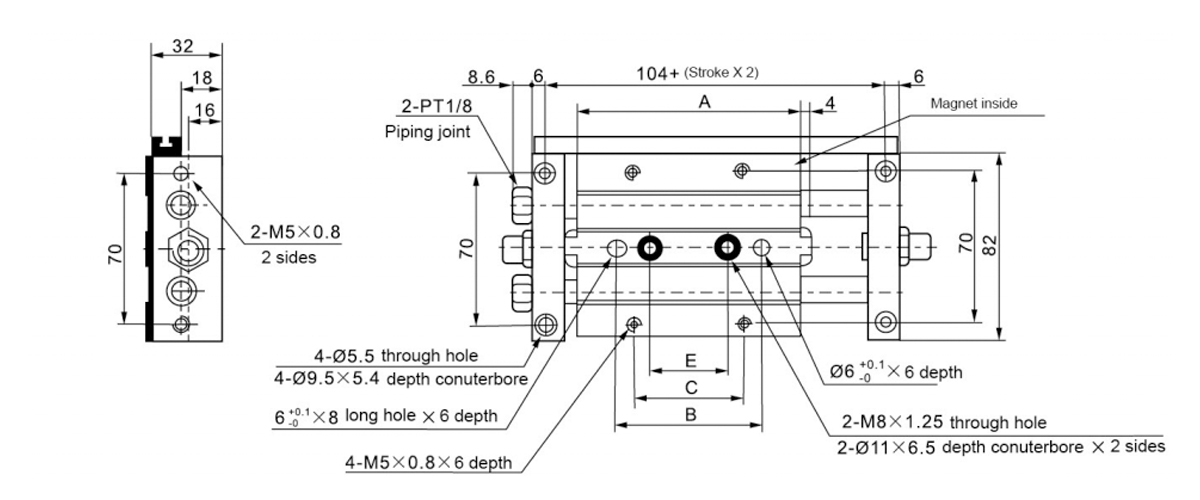

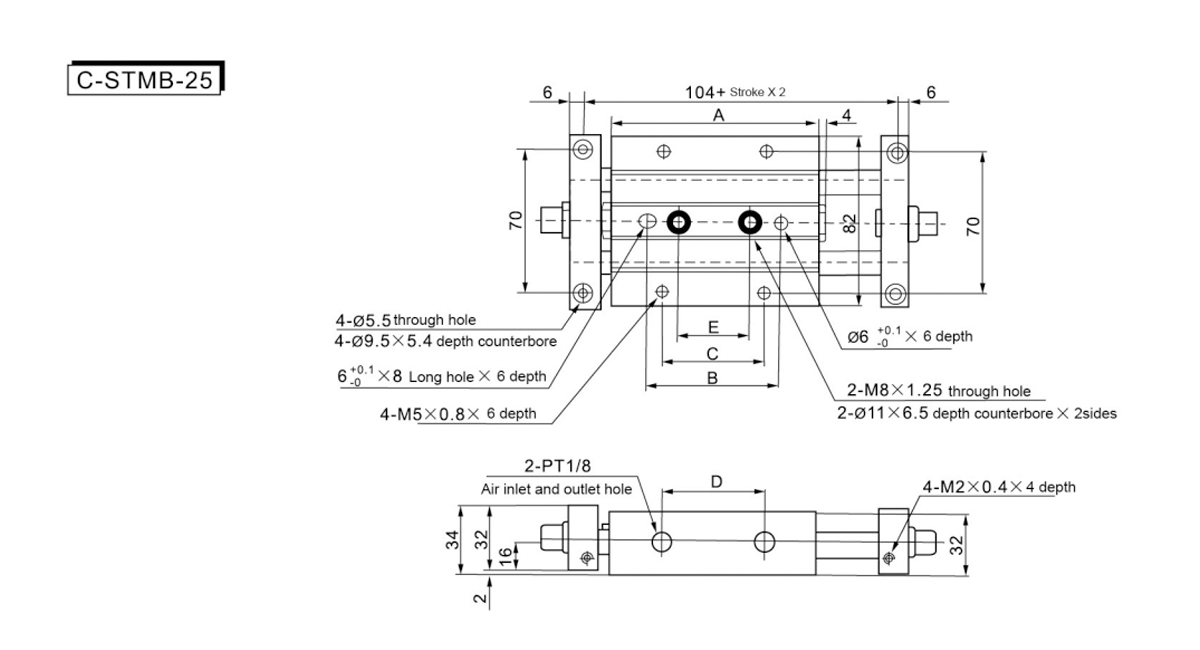

    Stroke/Simbolo A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

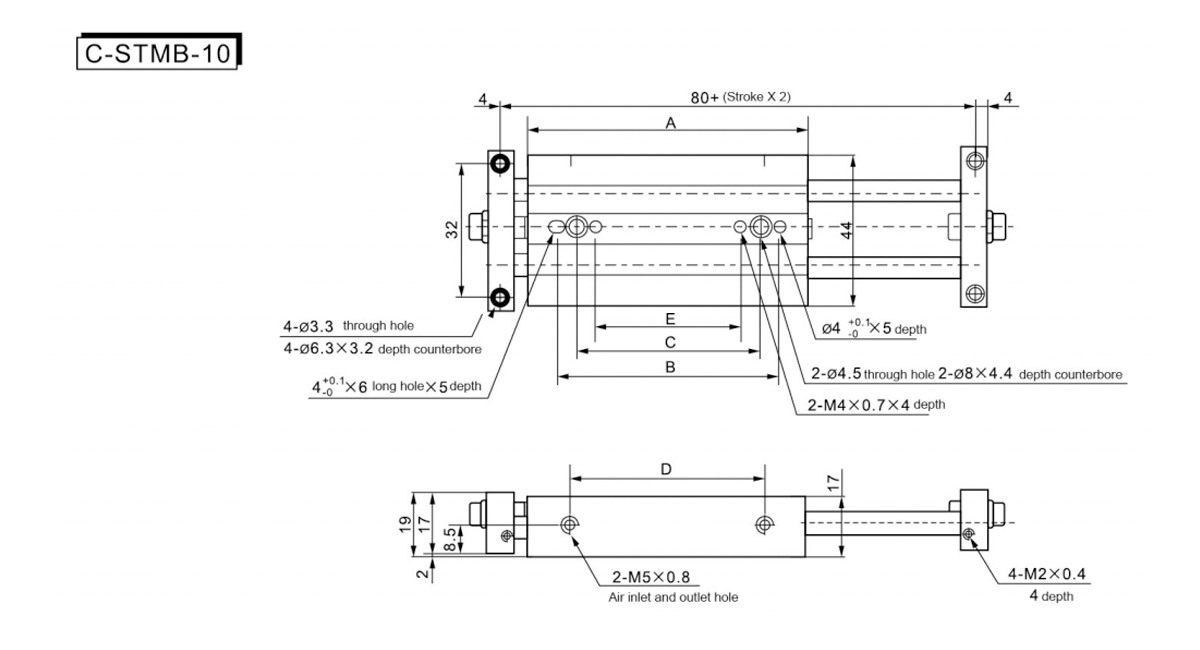

    Stroke/Simbolo 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

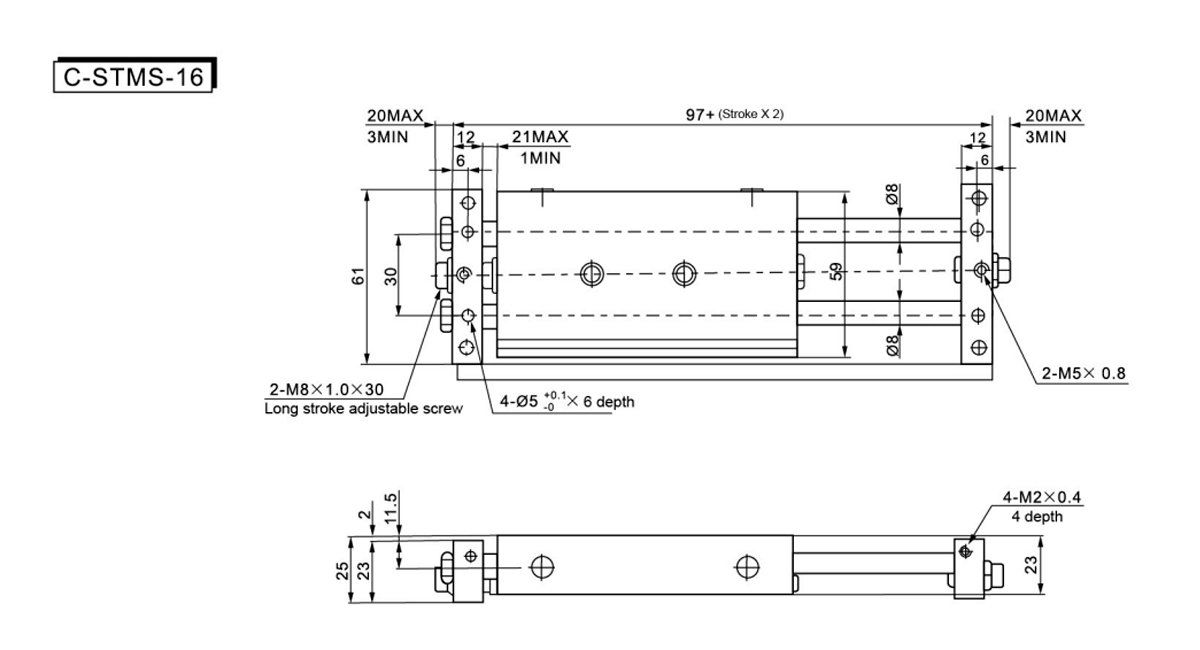

    Stroke/Simbolo A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

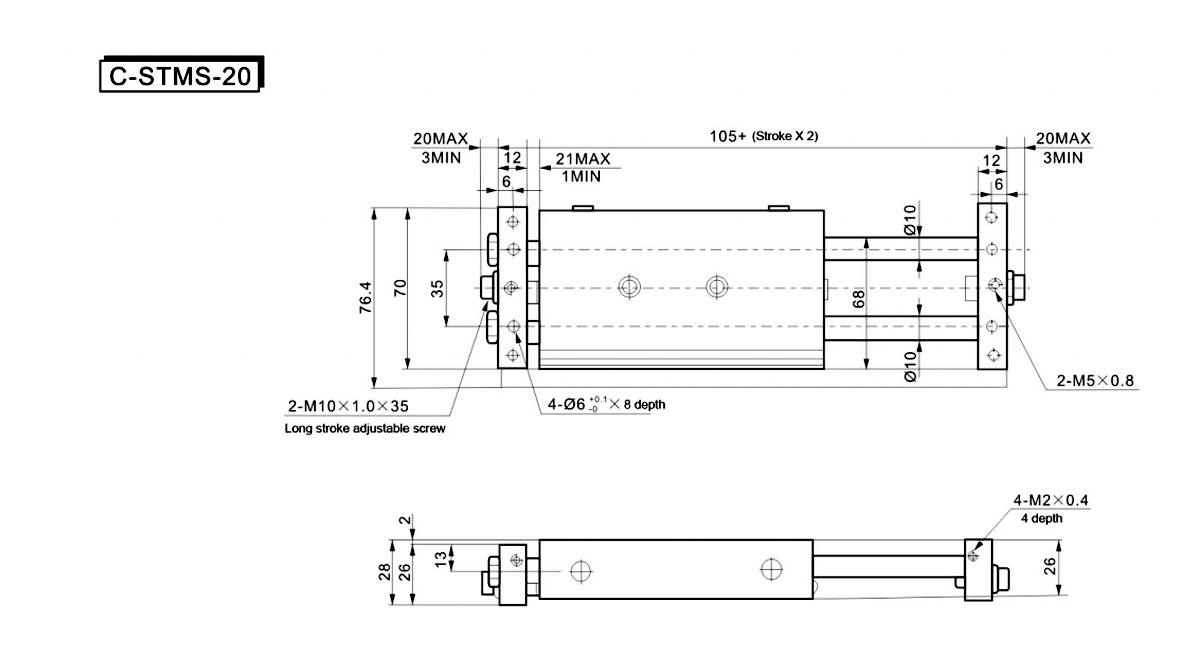

    Stroke/Simbolo A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

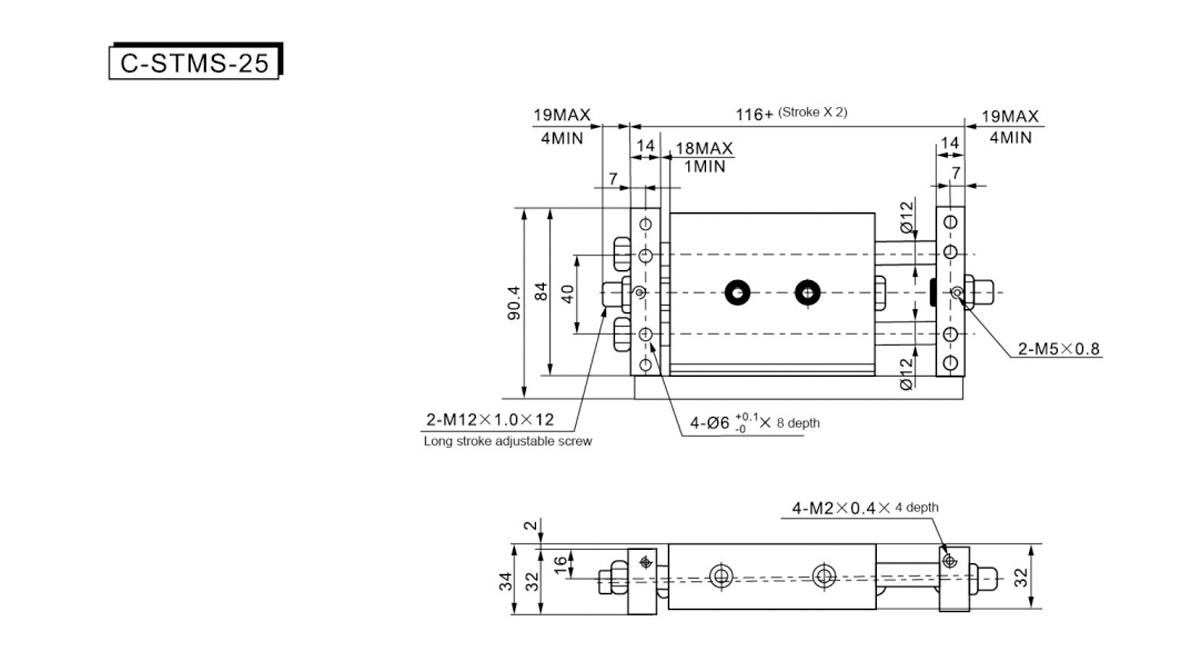

    Stroke/Simbolo A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
