KQB2 Series Stainless Steel one touch fitting
  • KQB2 Series Stainless Steel one touch fitting
Stainless Steel One Touch Fitting

KQB2 Series Stainless Steel one touch fitting

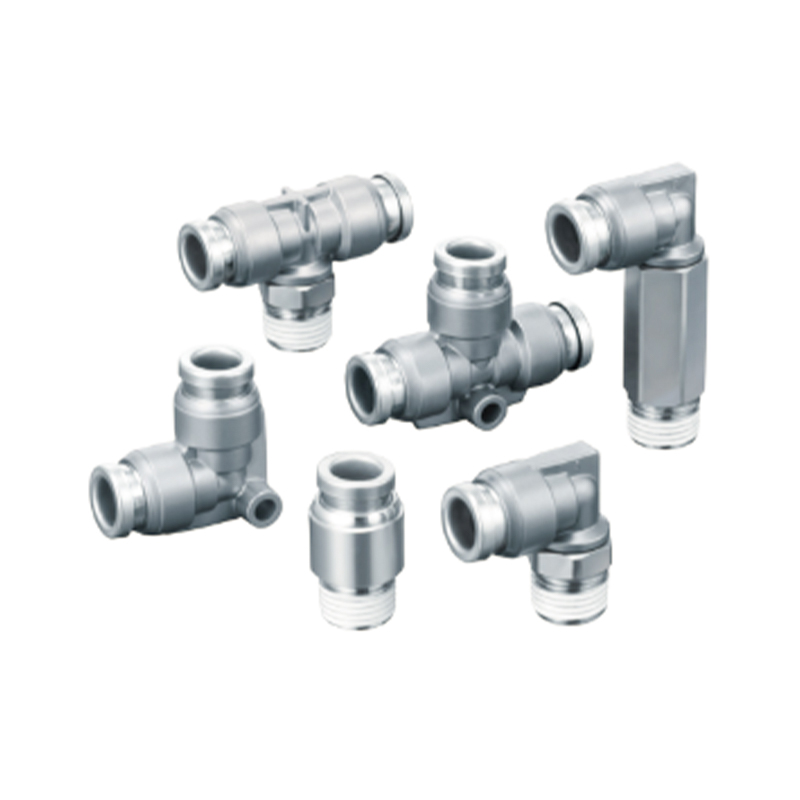

Ang KQB2 series na stainless steel na one touch fitting ay gumagamit ng high-grade stainless steel integrated molding technology, na espesyal na idinisenyo para sa fluid transmission scenario na nangangailangan ng mabilis na pag-disassembly at maaasahang sealing, na nakakatugon sa mga komprehensibong pangangailangan ng kalinisan at tibay sa mga industriyal na kapaligiran.

Mga pangunahing tampok
Katatagan ng materyal: Ang lahat-ng-hindi kinakalawang na asero na istraktura ay may katutubong paglaban sa kaagnasan, iniiwasan ang panganib ng katamtamang kontaminasyon, at umaangkop sa mga acid-base na kapaligiran at mga pagbabago sa temperatura at presyon.
Agad na mekanismo ng pag-lock: Ang push-pull na one-way na disenyo ng lock ay napagtatanto ang blind operation connection, at ang built-in na self-compensating sealing ring ay nag-aalis ng mga panganib sa pagtagas
Pagpapalawak ng compatibility ng system: Sinusuportahan ang modular series na koneksyon ng maraming diameter ng pipe, na nagpapahintulot sa flexible na configuration ng mga branch node sa mga kumplikadong pipeline
Pag-optimize ng gastos sa pagpapanatili: Ang tool-free na disassembly at assembly feature ay lubos na nagpapaikli ng equipment downtime, at ang retaining spring structure ay maaaring palitan nang independyente upang mabawasan ang mga gastos sa maintenance

E-mail: manager@cktworld.com
I-download
NAUNA：KQG2 Series SUS316 Stainless Steel one touch fitting
SUSUNOD：Walang susunod na artikulo
  • Mga pagtutukoy
    Ginamit na likido Hangin, tubig, singaw
    Saklaw ng presyon Tandaan 2) -100 kPa hanggang 1 MPa Tandaan 3)
    Presyon ng pagsubok ng presyon 3.0MPa
    Temperatura sa paligid at temperatura ng likido Tandaan 4) -5 hanggang 150°C (ngunit hindi nagyelo) Tandaan 3)
    Ginamit na grasa Walang grease specification
    Pagtatak ng mga sinulid na bahagi May sealant
    Tandaan 1) Ang tubig ay hindi maaaring gamitin sa malambot na nylon tubing.
    Tandaan 2) Dahil ang pagtagas ay hindi zero, iwasan ang paggamit ng vacuum maintenance para sa mga pagsusuri sa pagtagas, atbp. Tandaan 3) Kumpirmahin ang operating pressure range at operating temperature range ng piping.
    Tandaan 4) Mag-install ng liner sa ilalim ng mga sumusunod na kondisyon (maliban sa □3.2).
    · Kapag ginamit sa mga kapaligiran o may mga likido na napapailalim sa biglaang pagbabago ng temperatura.
    · Kapag ginamit sa mataas na temperatura.

    Angkop para sa mga tubo
    Tubong materyal FEP, PFA, nylon, malambot na nylon Tandaan 1), polyurethane, polyolefin
    Panlabas na diameter ng tubo Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Lining set ng mga kondisyon ng temperatura
    Mga tubo na ginamit Temperatura
    FEP tubes/TH series Higit sa 80°C
    Mga tubo ng PFA/serye ng TL Higit sa 120°C
    Mga ekstrang bahagi
    Pangalan Panlabas na diameter ng tubo Modelo materyal
    Gasket 一 M-5G3 SUS316
    Espesyal na FKM
    Panel mounting nut Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

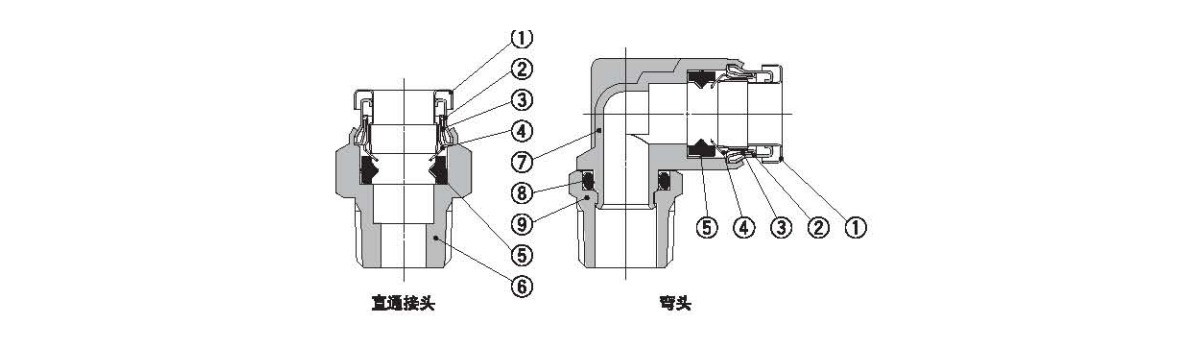

  • Hindi. Pangalan materyal
    1 Bitawan ang manggas SUS304
    2 Gabay na manggas 1 SUS304
    3 Gabay na manggas 2 SU8304
    4 Spring clip SUS304
    5 selyo Espesyal na FKM (fluorine coating)
    6 Straight connector body C3604 (electroless nickel plating)
    7 Katawan ng siko SU8316
    8 O-singsing Espesyal na FKM (fluorine coating)
    9 Pindutin ang pindutan sa loob C3804 (electroless beryllium nickel plating)

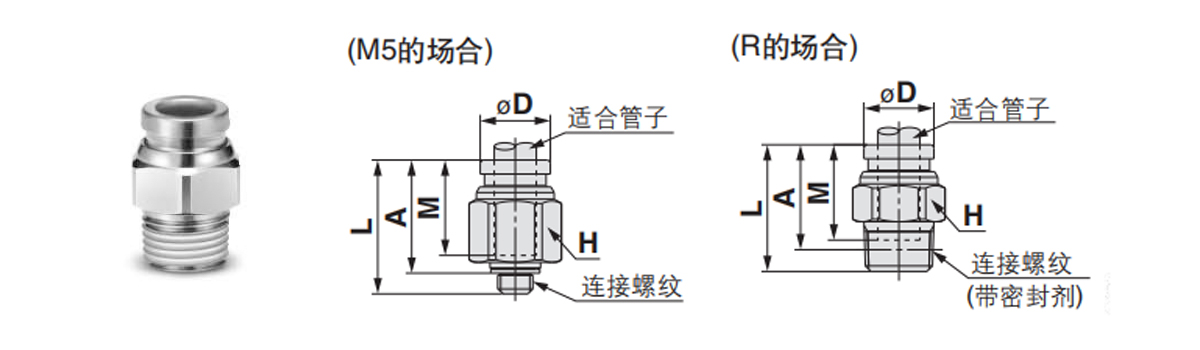

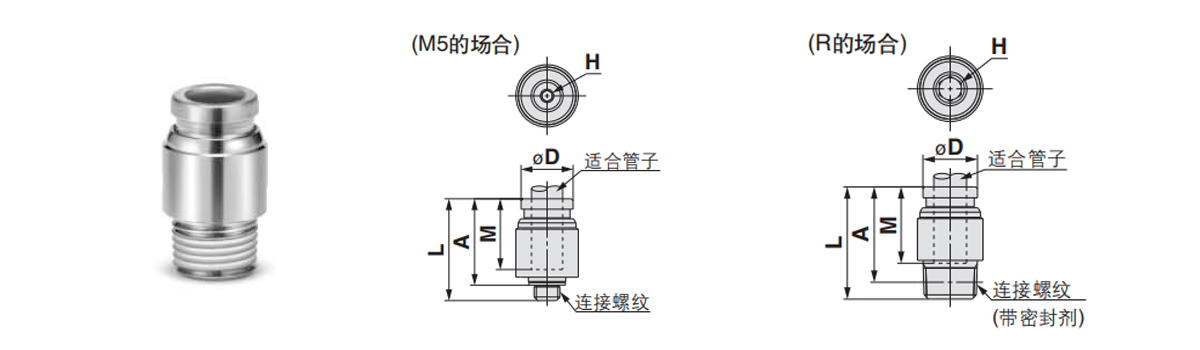

  • Tuwid na konektor: KQB2H
    Angkop para sa pipe panlabas na diameter mm Thread ng koneksyon
    R,M     		Modelooooooooooooooooo H
    (hexagonal na magkabilang panig)     		ØD Tandaan 1) L A※ M Tandaan 2) Epektibong cross-sectional area mm² Kalidad g
    Ø3.2 M5×0.8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0.8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Mga sukat ng sanggunian pagkatapos i-screw ang turnilyo.
    Tandaan 1) Ang Ø ay nagpapahiwatig ng maximum na diameter.
    Tandaan 2) Isinasaad ang halaga kapag gumagamit ng FEP tubing.
    Ang Ø16 ay nagpapahiwatig ng halaga kapag gumagamit ng nylon tubing lamang.

    Hexagon socket straight connector: KQB2S
    Angkop para sa pipe panlabas na diameter mm Thread ng koneksyon
    R,M     		Modelooooooooooooooooo H
    (hexagonal na magkabilang panig)     		ØD Tandaan 1) L A※ M Tandaan 2）Epektibong bayad Lugar mm² Kalidad g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0.8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Mga sukat ng sanggunian pagkatapos i-screw ang thread.
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum na diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng mga tubo ng FEP.
    Ang Ø16 ay nagpapahiwatig ng mga halaga kapag gumagamit lamang ng mga nylon tubes.

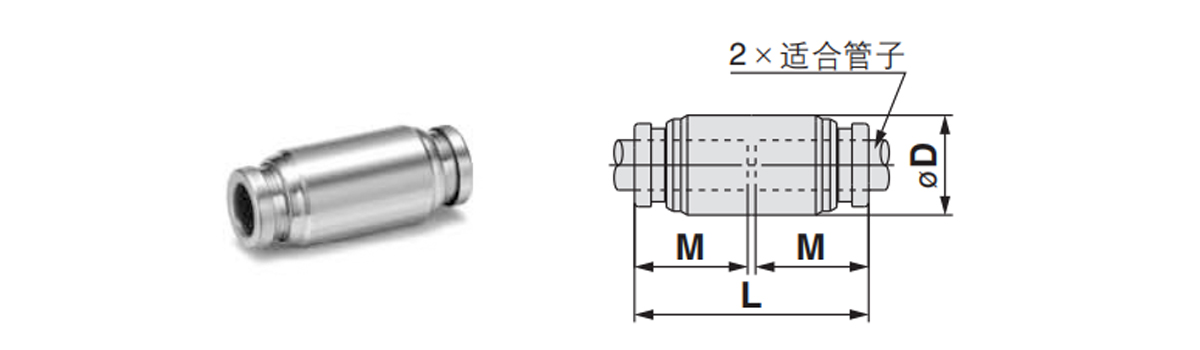

    Tuwid na konektor: KQB2H
    Angkop para sa pipe panlabas na diameter mm Modelooooooooooooooooo ØD Tandaan 1) L M Tandaan 2) Epektibong cross-sectional area mm² Kalidad g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng FEP tubing.
    Ang Ø16 ay nagpapahiwatig ng mga halaga kapag gumagamit ng nylon tubing lamang.

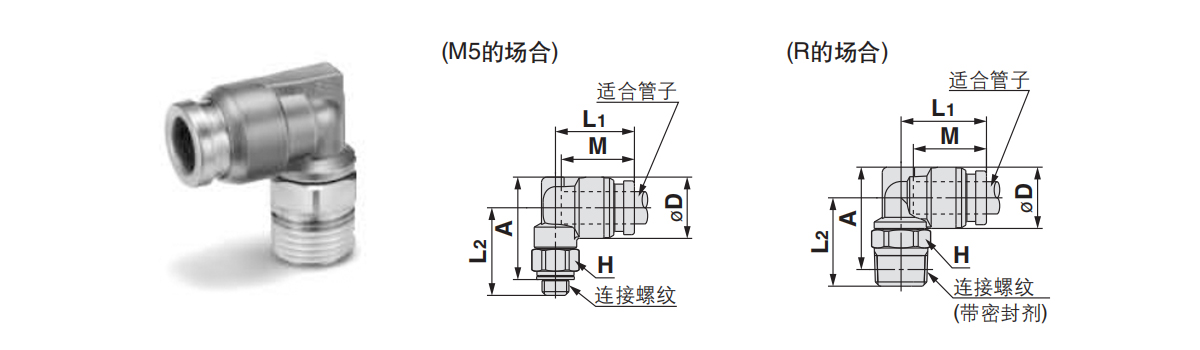

    Siko: KQB2L
    Angkop para sa pipe panlabas na diameter mm Thread ng koneksyon
    R,M     		Modelooooooooooooooooo H
    (hexagonal na magkabilang panig)     		Tandaan 1)
    ØD     		L1 L2 A※ M Tandaan 2)
    Epektibong cross-sectional area mm 2     		Kalidad g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Mga sukat ng sanggunian pagkatapos i-screw ang R thread.
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng FEP tubing.
    Ang Ø16 ay nagpapahiwatig ng mga halaga kapag gumagamit ng nylon tubing.

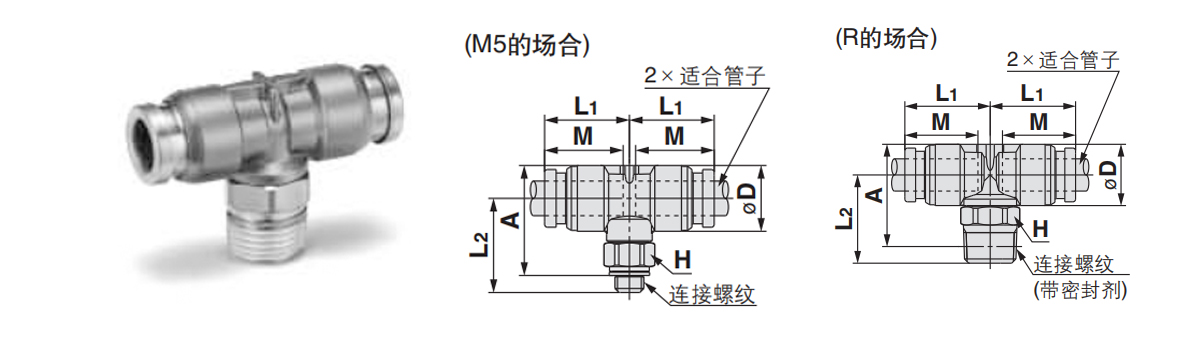

    Double-tube T-shaped connector: KQB2T
    Angkop para sa pipe panlabas na diameter mm Thread ng koneksyon
    R,M     		Modelooooooooooooooooo H
    (hexagonal na magkabilang panig)     		Tandaan 1)
    ØD     		L1 L2 A※ M Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    Ø3.2 M5×0.8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Mga sukat ng sanggunian pagkatapos i-screw ang R thread.
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng FEP tubing.
    Ang Ø16 ay nagpapahiwatig ng mga halaga kapag gumagamit ng nylon tubing lamang.

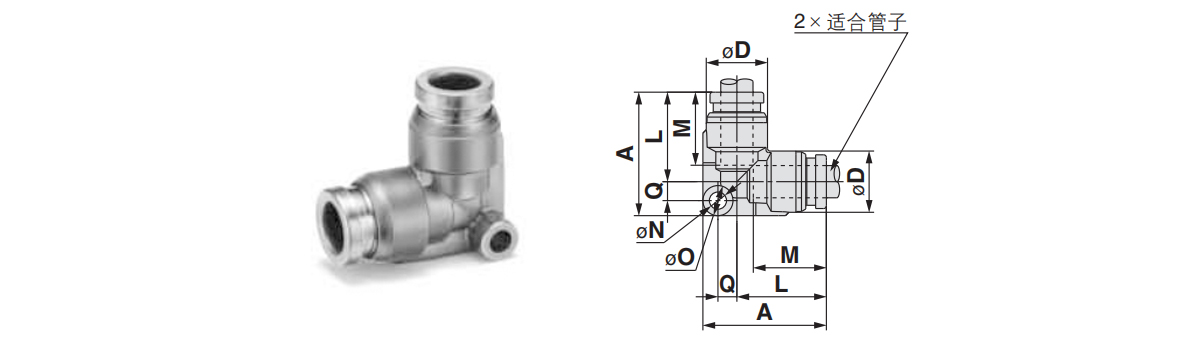

    Kanang anggulong siko: KQB2L
    Angkop para sa pipe panlabas na diameter mm Modelooooooooooooooooo Tandaan 1)
    6D     		L A Q M ØN O Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng FEP tubing.
    Ang Ø18 ay nagpapahiwatig ng mga halaga kapag gumagamit ng nylon tubing lamang.

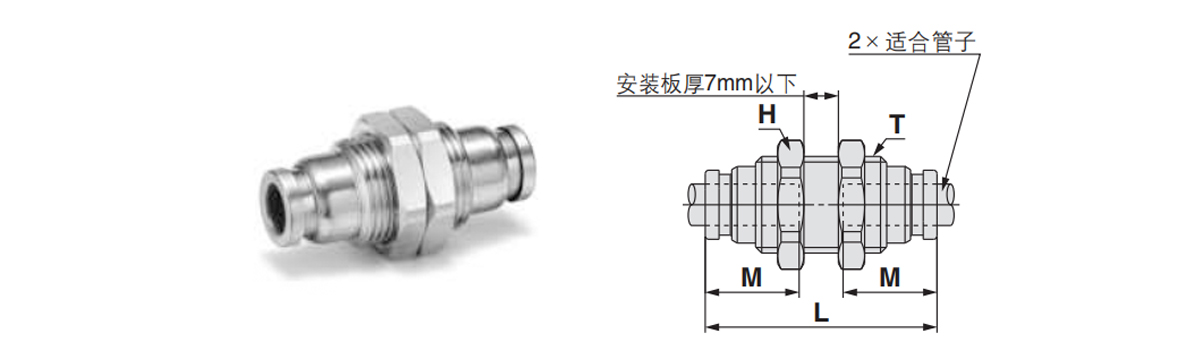

    Straight-through connector na naka-mount sa panel: KQB2E
    Angkop para sa pipe panlabas na diameter mm Modelooooooooooooooooo T
    (M)     		H
    (hexagonal na magkabilang panig)     		L Mga butas sa pag-mount M Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Tandaan: Ang mga halaga ay nagpapahiwatig ng para sa FEP tubing.
    Ang Ø16 ay nagpapahiwatig ng mga halaga para sa nylon tubing lamang.

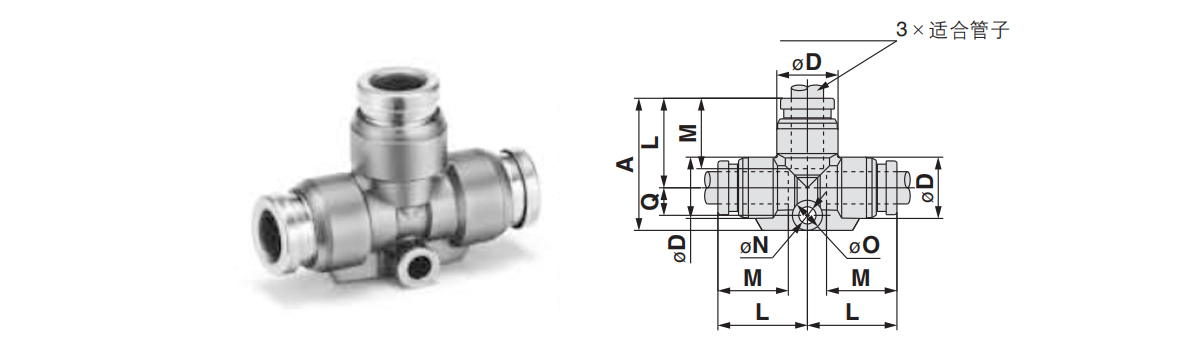

    T-shaped pipe fitting: KQB2T
    Angkop para sa pipe panlabas na diameter mm Modelooooooooooooooooo Tandaan 1)
    D     		L A Q M ØN ØO Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum na diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng FEP tubing.
    Ang Ø16 ay nagpapahiwatig ng mga halaga kapag gumagamit ng nylon tubing lamang.

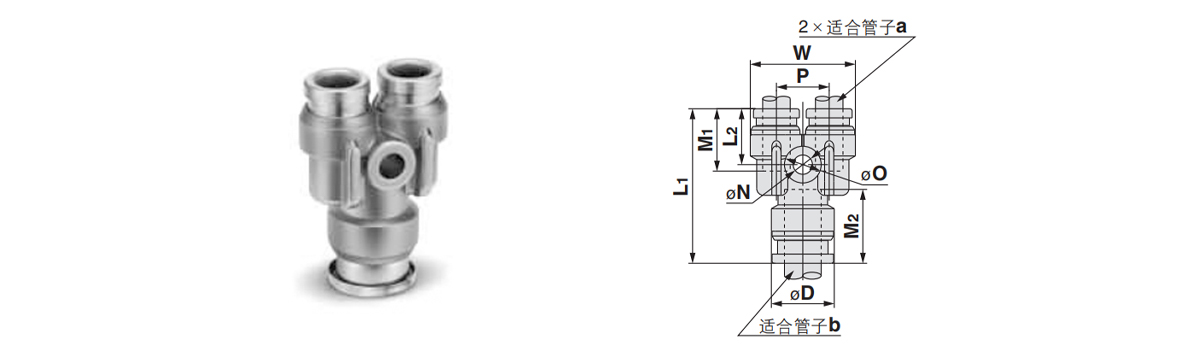

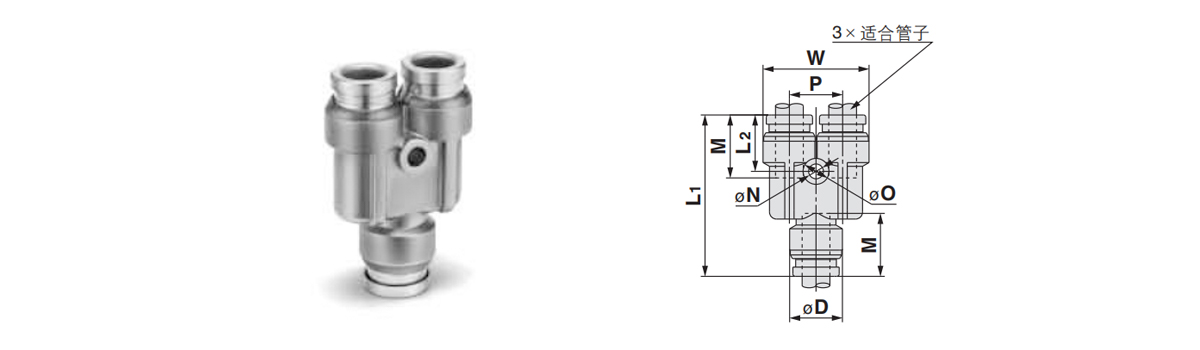

    Y-shaped pipe fitting: KQB2U
    Angkop para sa pipe panlabas na diameter mm Modelooooooooooooooooo Tandaan 1)
    ØD     		W L1 L P M ØN 60 Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Tandaan 1)②ØD means maximum diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng mga tubo ng FEP.
    Ang Ø16 ay nagpapahiwatig ng mga halaga kapag gumagamit lamang ng mga nylon tubes.

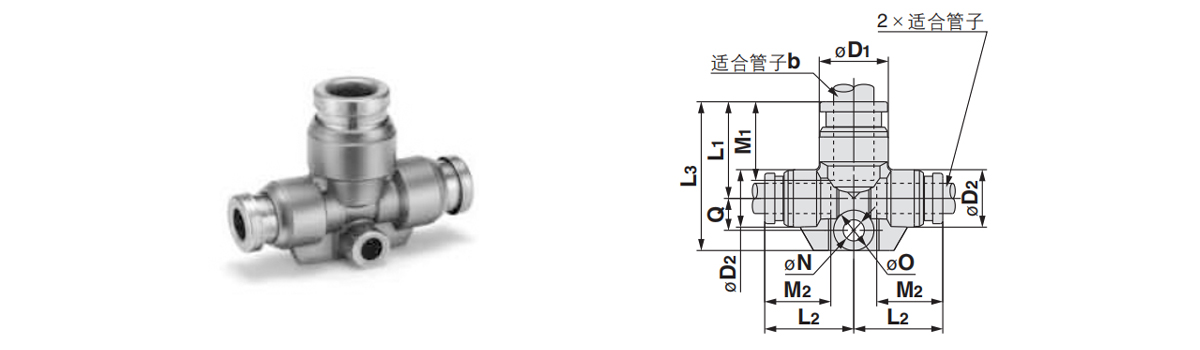

    Pagbabawas ng katangan: KQB2T
    Angkop para sa pipe panlabas na diameter mm Modelooooooooooooooooo Tandaan 1)
    ØD1     		Tandaan 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Tandaan 1) ØD1, ØD2  means maximum diameter.
    Tandaan 2) Indicates values when using FEP pipes.

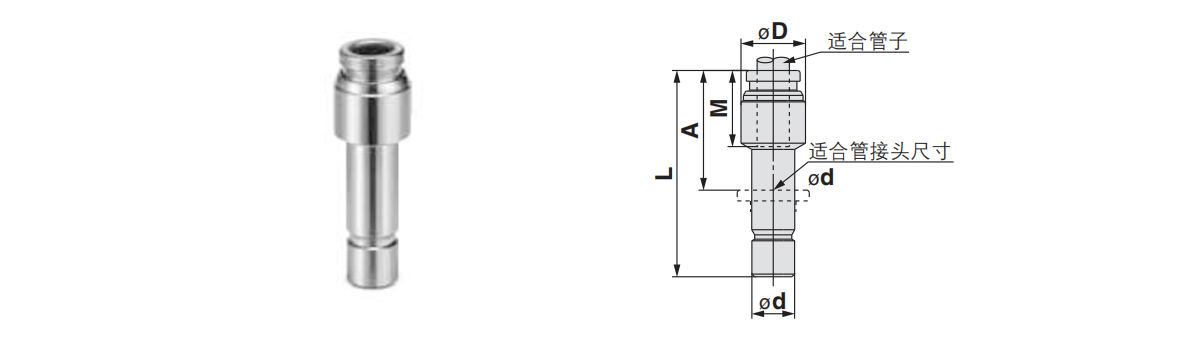

    Plug: KQB2R
    Angkop para sa pipe panlabas na diameter mm Angkop na sukat ng pipe joint od Modelooooooooooooooooo ØD Tandaan 1) L A M Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum na diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng mga tubo ng FEP.

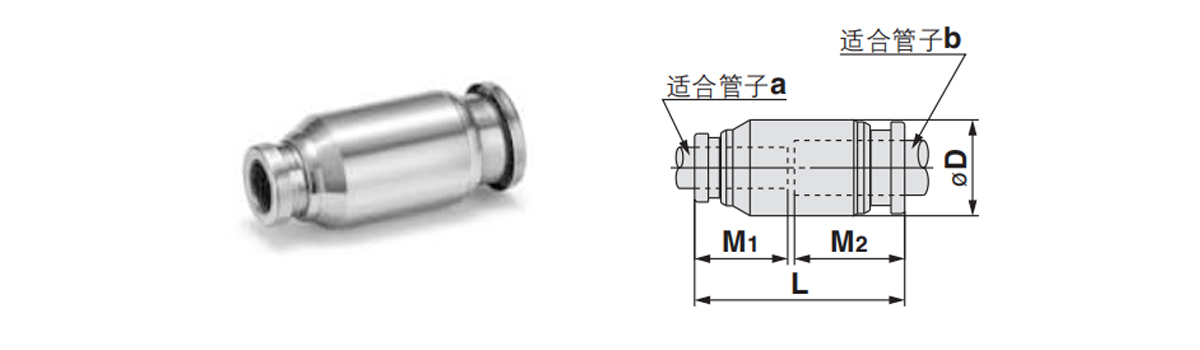

    Pagbawas ng tuwid na tubo: KQB2H
    Angkop para sa pipe panlabas na diameter mm Modelooooooooooooooooo ØD Tandaan 1) L M1 M2 Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng mga tubo ng FEP.

    Pagbabawas ng hugis-Y na pipe fitting: KQB2U
    Angkop para sa pipe panlabas na diameter mm Modelooooooooooooooooo Tandaan 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum na diameter.
    Tandaan 2) Indicates values when using FEP pipes.

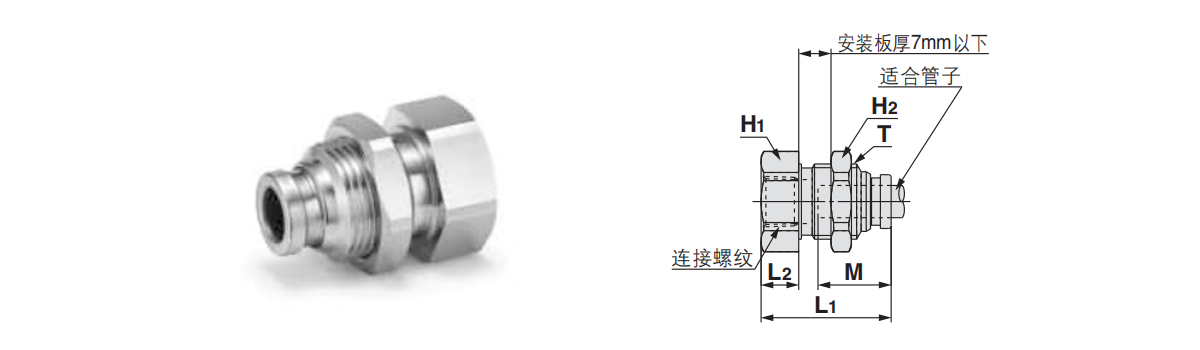

    Panel-mount internal thread straight pipe connector: KQB2E
    Angkop para sa pipe panlabas na diameter mm Pagkonekta ng thread
    Sinabi ni Pe     		Modelooooooooooooooooo T
    (M)     		Heksagono sa magkabilang panig L1 L2 Pag-mount na butas M Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    Hi H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Tandaan: Ang mga halaga ay nagpapahiwatig ng para sa FEP tubing.
    Ang Ø16 ay nagpapahiwatig ng mga halaga para sa nylon tubing lamang.

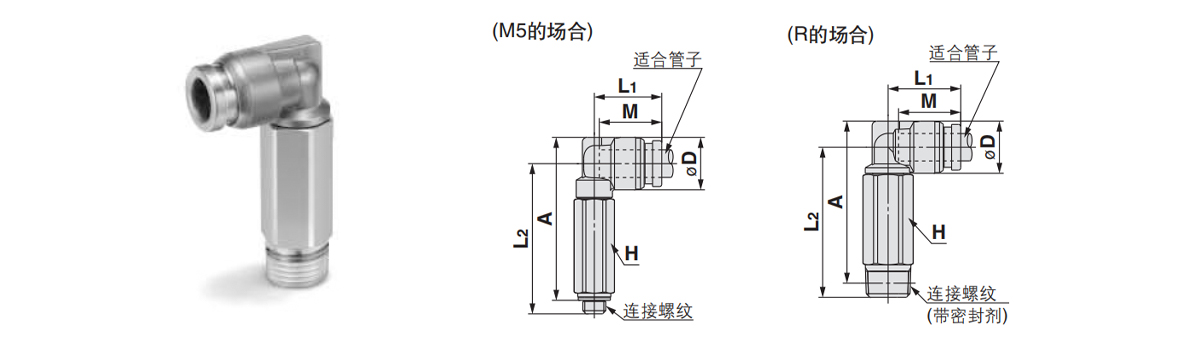

    Mahabang siko: KQB2W
    Angkop para sa pipe panlabas na diameter mm Thread ng koneksyon
    R,M     		Modelooooooooooooooooo H
    Hexagonal na magkabilang panig     		ØD Tandaan 1) L1 L A※ M Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Mga sukat ng sanggunian pagkatapos i-screw ang F thread.
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum na diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng mga tubo ng FEP.
    Ang Ø18 ay nagpapahiwatig ng mga halaga kapag gumagamit lamang ng mga nylon tubes.

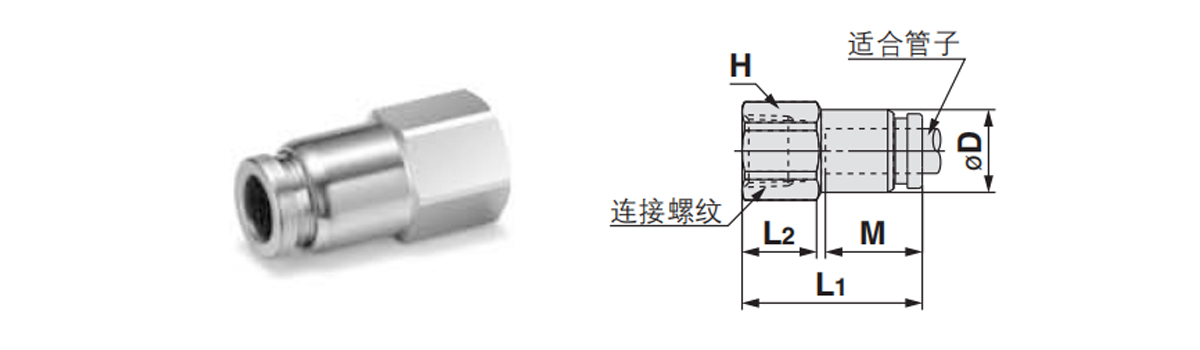

    Panloob na thread diretso sa: KQB2F
    Angkop para sa pipe panlabas na diameter mm Thread ng koneksyon
    Rc     		Modelooooooooooooooooo H
    （Hexagonal na magkabilang panig)     		ØD Tandaan 1) L1 L2 M Tandaan 2)
    Epektibong cross-sectional area mm²     		Kalidad g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Tandaan 1) Ang ibig sabihin ng ØD ay maximum diameter.
    Tandaan 2) Nagsasaad ng mga halaga kapag gumagamit ng FEP tubing.
    Ang Ø16 ay nagpapahiwatig ng mga halaga kapag gumagamit ng nylon tubing lamang.

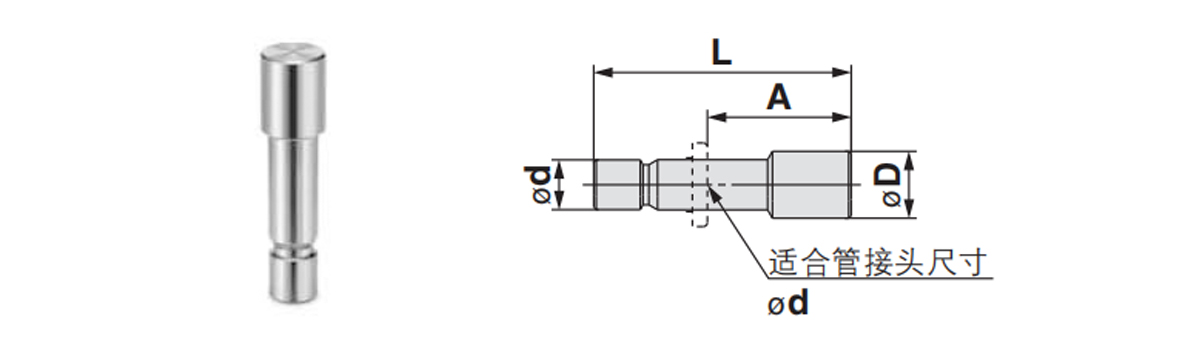

    Plug: KQG2P
    Angkop na sukat ng pipe joint od Modelooooooooooooooooo ØD L A Kalidad g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Mga Kaugnay na Produkto

Blog at Balita

Ang Aming Pinakabagong Balita at
Blog

Tingnan Pa

Ang Tunay at Maaasahang Kalidad ay Likas na Namumukod-tangi.

Ang pagpili ay nagmumula sa tiwala, at ang pakikipagtulungan ay nagmumula sa katapatan.

  • T: Gaano kabilis kami makakakuha ng tugon pagkatapos naming magpadala sa iyo ng isang pagtatanong?

    Sasagot kami sa iyo sa loob ng 24 na oras pagkatapos matanggap ang pagtatanong sa mga araw ng trabaho.

  • T: Ikaw ba ay isang direktang tagagawa o isang kumpanya ng kalakalan?

    Kami ay isang tagagawa, at mayroon kaming sariling internasyonal na departamento ng pagbebenta. Para makagawa at makapagbenta tayo nang mag-isa.

  • T: Maaari ka bang gumawa ng mga pasadyang produkto?

    Oo, maaari kaming bumuo at gumawa ng mga produkto ayon sa mga guhit o sample na ibinigay ng mga customer.

  • T: Paano ginagarantiya ng iyong kumpanya ang kalidad ng produkto?

    Una sa lahat, gagawin namin ang inspeksyon pagkatapos ng bawat proseso. Para sa mga natapos na produkto, gagawin namin ang 100% na inspeksyon ayon sa mga kinakailangan ng mga customer at ang internasyonal na pamantayan.

  • T: Saan pangunahing iniluluwas ang iyong mga produkto?

    Ang aming mga produkto ay pangunahing ini-export sa Germany, United States, Denmark at higit sa isang dosenang bansa sa Europe at North America
