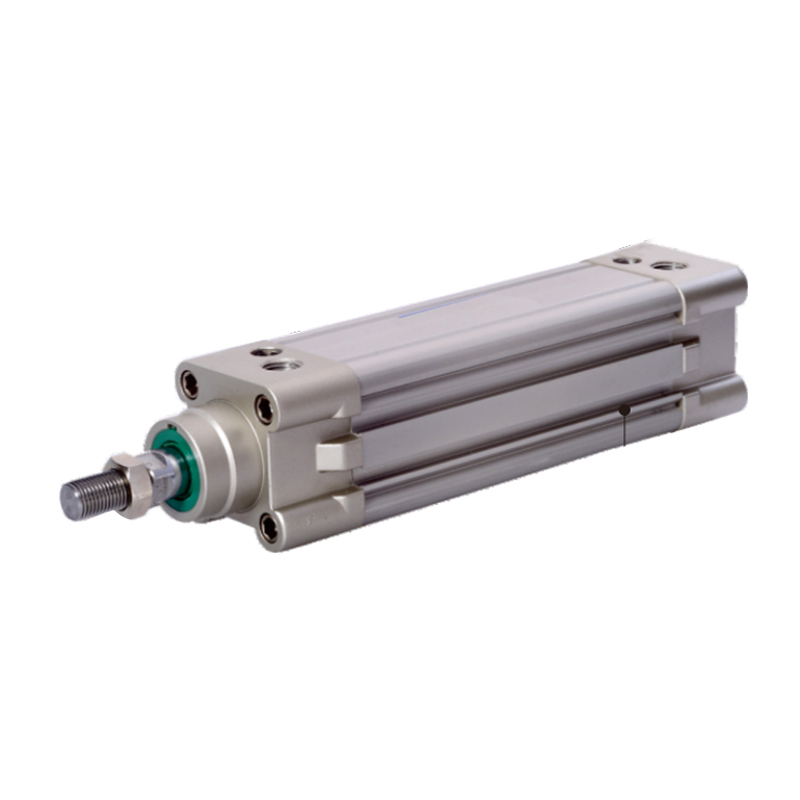

SE Series Standard Cylinder (Walang Uri ng Tie Rod)
  • SE Series Standard Cylinder (Walang Uri ng Tie Rod)
Karaniwang Silindro

SE Series Standard Cylinder (Walang Uri ng Tie Rod)

1. Ang piston seal ay gumagamit ng isang espesyal na hugis na two-way sealing structure na may compact size at oil storage function;
2. Square aluminum tube, walang tie rod, magandang anti-corrosion performance;
3. Ang pagsasaayos ng buffer ng silindro ay matatag;
4. Available ang mga cylinder at cylinder installation accessory ng iba't ibang mga detalye para mapili ng mga customer.

E-mail: manager@cktworld.com
I-download
NAUNA：Mga Pamantayang Silindro ng Serye ng CA2
SUSUNOD：SI Series Standard Cylinder (Walang Uri ng Tie Rod)
  • Inner diameter (mm) 32 40 50 63 80 100 125
    Operating mode Uri ng reciprocating
    Gumagamit na daluyan Hangin (na-filter sa pamamagitan ng 40μm na filter)
    Nakapirming uri Serye ng SE Pangunahing uri FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J serye Pangunahing uri FA LB TC TCM1 TCM2 FTC
    Saklaw ng presyon ng pagpapatakbo 0.15~1.0MPa(22~145psi)(1.5~10.0bar)
    Garantiyang paglaban sa presyon 1.5MPa(215psi)(15bar)
    Temperatura sa pagtatrabaho °C -20~70
    Saklaw ng bilis ng pagpapatakbo mm/s 30~800 30~500
    Saklaw ng pagpapahintulot sa paglalakbay 0~250 60251~1000 151001~1500 20
    Uri ng buffer Naaayos na buffer
    Buffer stroke mm 27 30 36 40
    * Pagkuha ng diameter PT1/8 PT1/4 PT3/8 PT1/2
    *Ang mga uri ng thread ng NPT at G ay magagamit para sa koneksyon.

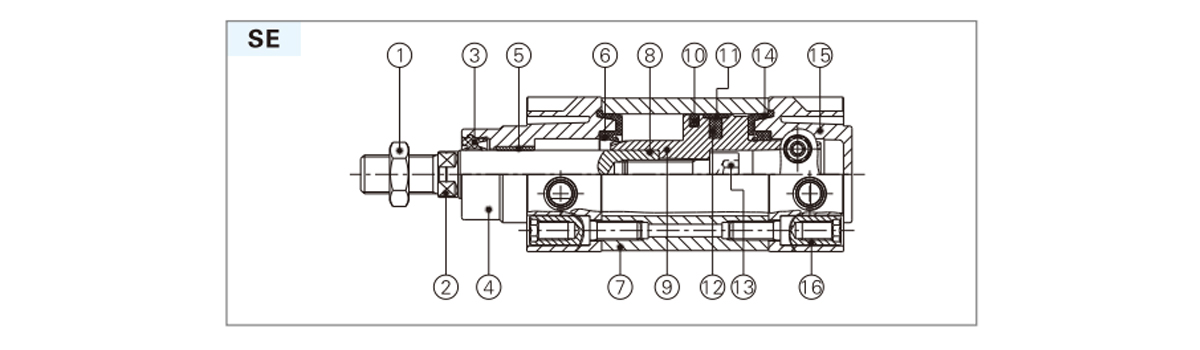

  • Pangalan materyal Pangalan materyal
    1 Nut Carbon steel/hindi kinakalawang na asero 9 Piston Aluminyo haluang metal
    2 Piston rod S45C hard chrome-plated grinding rod 10 Piston O-ring TPU
    hindi kinakalawang na asero Materyal na lumalaban sa pagsusuot
    3 O-ring na takip sa harap TPU 11 Magsuot ng singsing Plastic (φ100 o mas mababa)
    4 takip sa harap Aluminyo haluang metal 12 Magnet Goma (iba pa)
    5 Bushing Materyal na lumalaban sa pagsusuot 13 Hexagon socket bolt Carbon steel
    6 Buffer O-ring TPU 14 Buffer seal pad TPU
    7 katawan ng silindro Aluminyo haluang metal 15 takip sa likod Aluminyo haluang metal
    8 O-ring ng piston rod NBR 16 Suportahan ang nut Carbon steel/hindi kinakalawang na asero

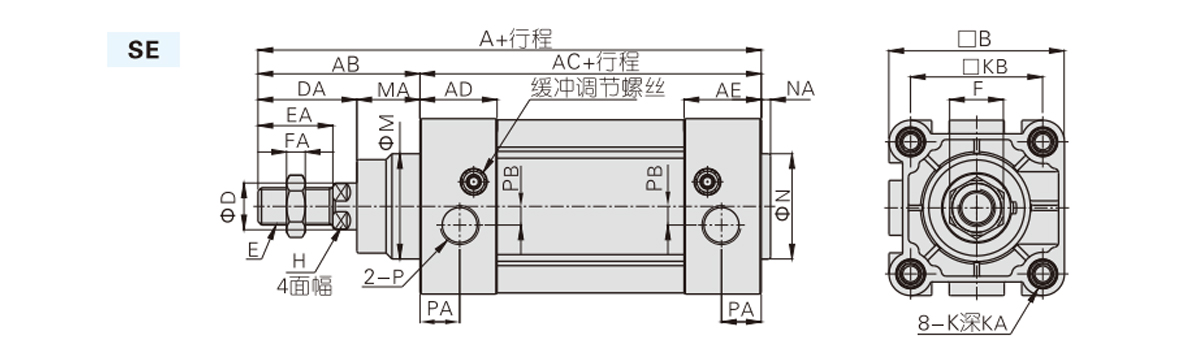

    Silindro diameter/simbolo A AB AC AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1.25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1.25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1.5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1.5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1.5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1.5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Tandaan: Ang mga sukat ng magnetic type at non-magnetic type ay pareho.

    Silindro diameter/simbolo A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Tandaan: Ang mga sukat ng magnetic at non-magnetic na uri ay pareho. Ang mga dimensyong hindi tinukoy ay kapareho ng mga karaniwang uri ng SI.
