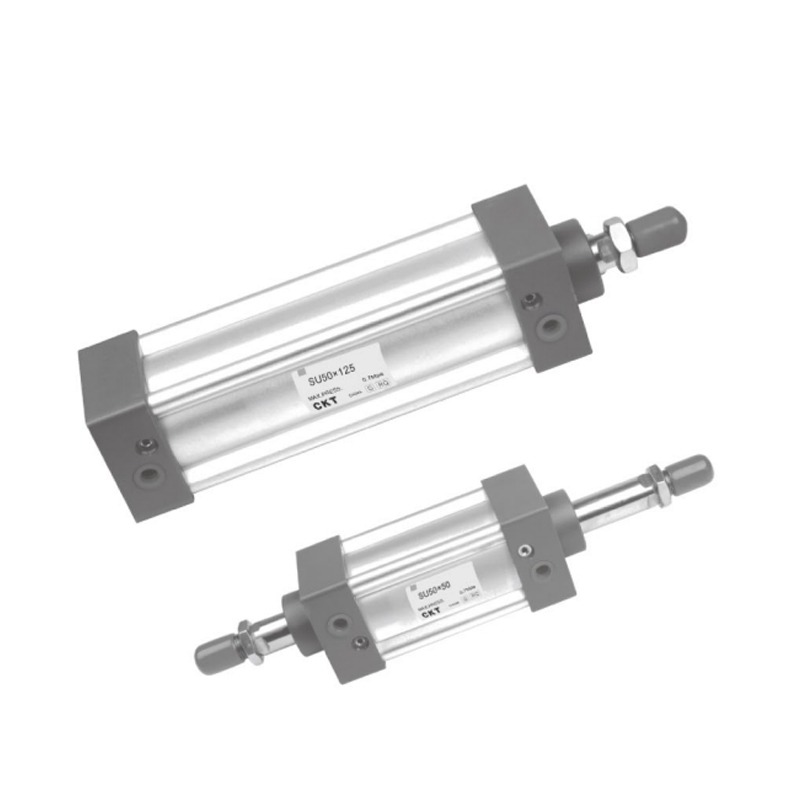

SU Series Standard Cylinder (Walang Uri ng Tie Rod)
  • SU Series Standard Cylinder (Walang Uri ng Tie Rod)
Karaniwang Silindro

SU Series Standard Cylinder (Walang Uri ng Tie Rod)

1. Ang piston seal ay gumagamit ng isang espesyal na hugis na bidirectional sealing structure na may compact size at oil storage function;
2. Ang aluminum tube ay isang M-shaped tube na walang tie rod at may magandang anti-corrosion performance;
3. Kumpara sa ISO15552 standard cylinders, ang haba ng SU series cylinders na may parehong cylinder diameter ay mas maliit;
4. Ang pagsasaayos ng buffer ng silindro ay matatag;
5. Ang mga accessory sa pag-install ng silindro ay ibinabahagi sa mga silindro ng serye ng SC;
6. Ang pagpili ng mataas na temperatura na lumalaban sa sealing na materyales ay maaaring matiyak ang normal na operasyon ng silindro sa ilalim ng 150°C na mga kondisyon.

E-mail: manager@cktworld.com
I-download
NAUNA：SI Series Standard Cylinder (Walang Uri ng Tie Rod)
SUSUNOD：MBB Series Standard Cylinder
  • Sukat ng Bore (mm) 32 40 50 63 80 100
    Aksyon Double acting
    likido Hangin (i-filter ng 40μm na elemento ng filter)
    Pag-mount

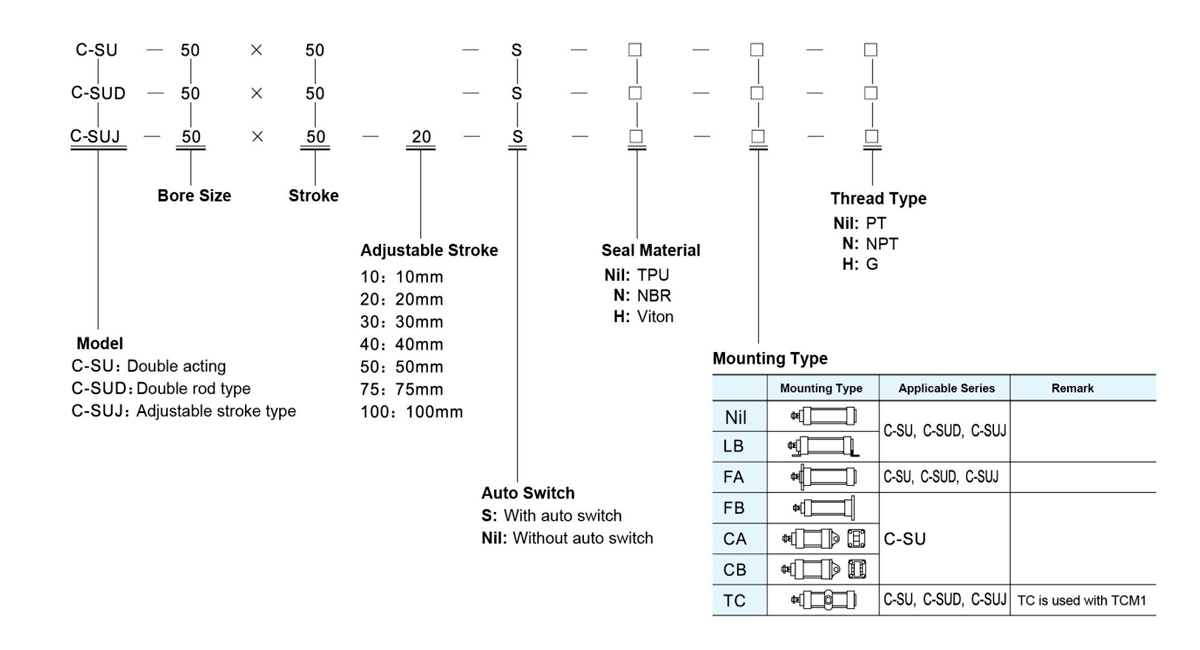

    Uri     		C-SU series Bacis FA FB CA CB LB TC TCM1
    C-SUD,C-SUJ series Bacis FA LB TC TCM1
    Operating Preessure Range 0.1~1.0MPa(14~145Psi)
    Presyon ng Katibayan 1.5MPa(215Psi)
    Operating Temperatura(℃) -20~80
    Saklaw ng Bilis ng Pagpapatakbo (mm/s) 30~800
    Pagpaparaya sa Haba ng Stroke 0~250 1.0 251~1000 1.4 1001~1500 1.8
    unan Adjustable na unan
    unan Stroke 21 28 29
    *Laki ng Port PT1/8 PT1/4 PT3/8 PT1/2
    *Ang mga uri ng thread ng NPT at G ay magagamit para sa koneksyon.

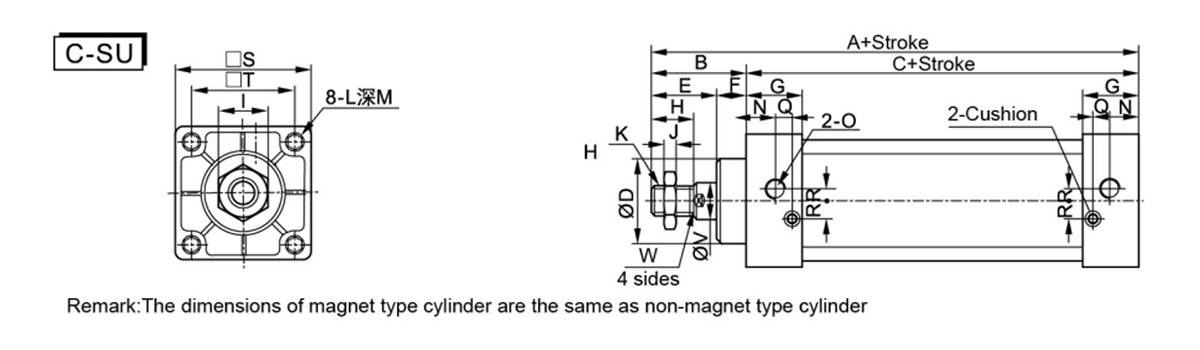

  • Sukat/Simbolo ng Bore A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1.25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1.25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1.5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1.5 M8×1.25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

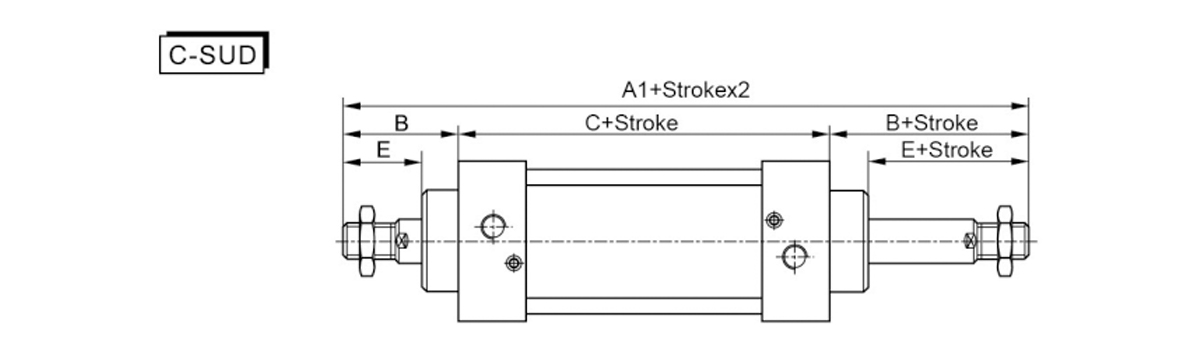

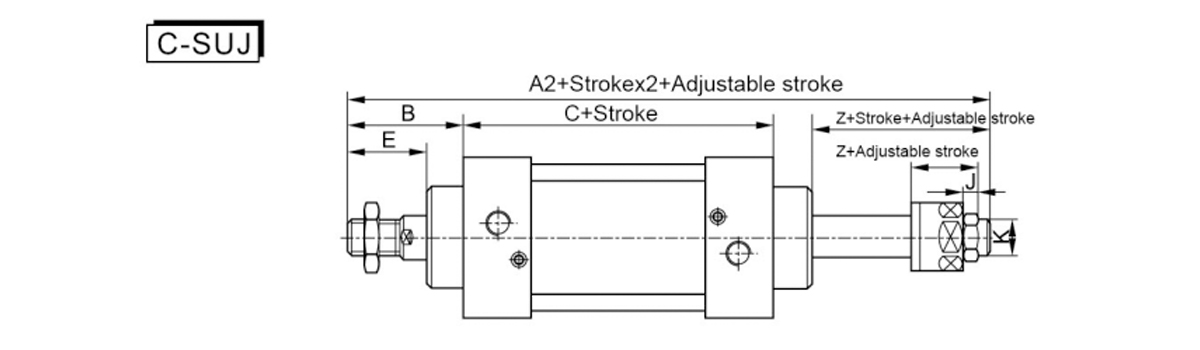

    Sukat/Simbolo ng Bore A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1.25
    40 191 185 49 93 34 28 7 M12×1.25
    50 207 194 57 93 42 29 8 M16×1.5
    63 210 197 57 96 42 29 8 M16×1.5
    80 257 238.5 75 107 54 35.5 10 M20×1.5
    100 263 244.5 75 113 54 35.5 10 M20×1.5
    Puna: 1. Ang mga sukat ng silindro ng uri ng magnet ay kapareho ng silindro na hindi pang-magnet;

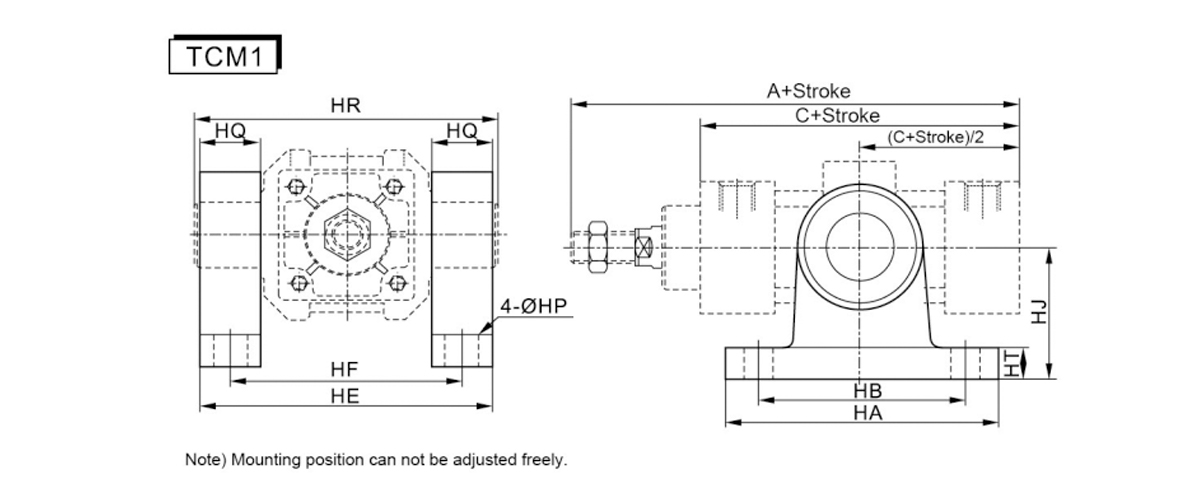

    Sukat/Simbolo ng Bore A C HA HB SIYA HF HP HQ HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

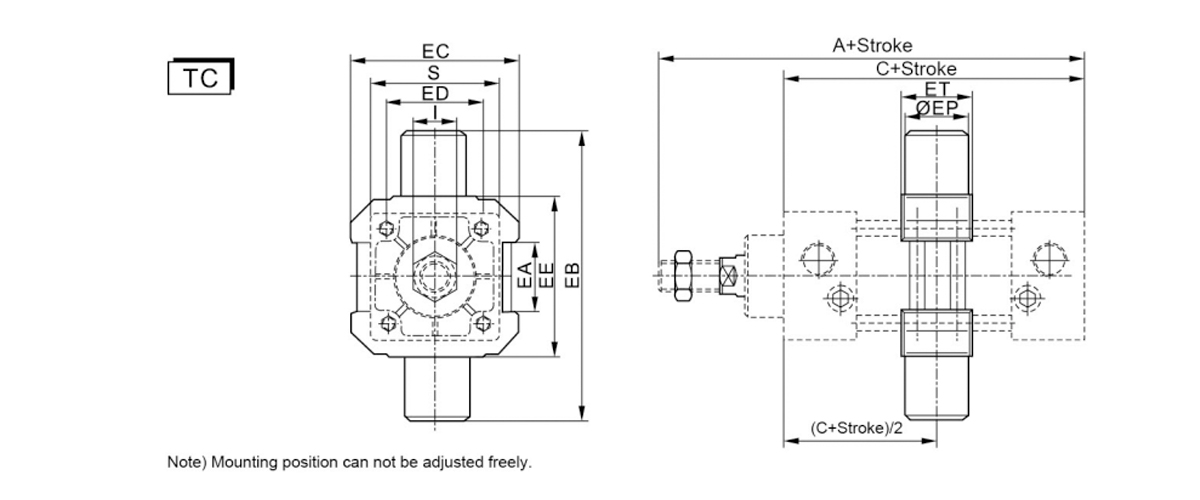

    Sukat/Simbolo ng Bore A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Ang mga sukat ng pag-install ng iba pang mga attachment ay eksaktong kapareho ng sa mga cylinder ng serye ng C-SC.
