SDAW Series Manipis na Double-Axis Multi-Position Cylinder Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Manipis na Silindro / SDAW Series Manipis na Double-Axis Multi-Position Cylinder

SDAW Series Manipis na Double-Axis Multi-Position Cylinder
  • SDAW Series Manipis na Double-Axis Multi-Position Cylinder
Manipis na Silindro

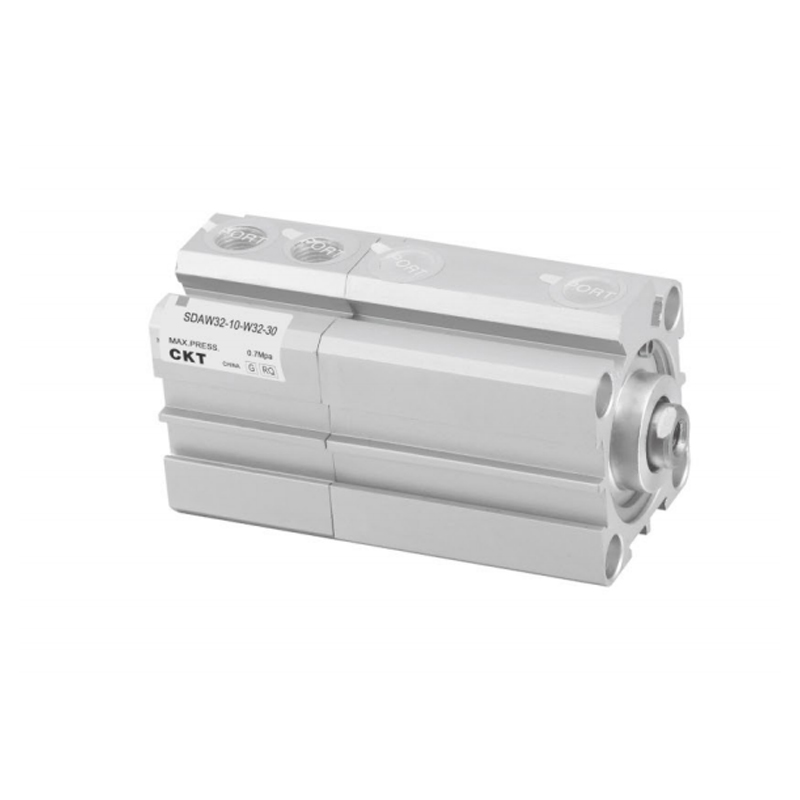

SDAW Series Manipis na Double-Axis Multi-Position Cylinder

Ang SDAW Series Thin Double-Axis Multi-Position Cylinder ay isang manipis na silindro na idinisenyo para sa mataas na kahusayan sa espasyo at mga kinakailangan sa maraming istasyon. Ang istraktura ng dual-axis na gabay at multi-position na kakayahan sa paradahan ay makabuluhang na-optimize ang pagiging compact ng layout ng kagamitan at ang katiyakan ng motion path.

(1) Ultra-manipis na disenyo ng katawan
Ang paglabag sa limitasyon ng kapal ng tradisyonal na mga cylinder, ang laki ng axial ay lubos na naka-compress, na angkop para sa pagsasama ng automation module na may mahigpit na mga hadlang sa espasyo.

(2) Double-sided rigid guide rod structure
Ang high-strength guide rods na naka-configure nang magkatulad ay epektibong pinipigilan ang piston rod deflection torque at tinitiyak ang katumpakan ng trajectory ng end effector sa ilalim ng kumplikadong mga pagkarga.

(3) Multi-position programmable parking
Sinusuportahan ang tumpak na pag-lock at paulit-ulit na pagpoposisyon ng higit sa dalawang paunang natukoy na mga posisyon sa loob ng hanay ng paglalakbay sa pamamagitan ng mga panlabas na unit ng preno o mga configuration ng pangkat ng balbula.

(4) Highly adaptable actuator
Available ang mga opsyonal na magnetic switch slot at sari-saring mounting interface (ilalim/end flange type) upang matugunan ang mga kinakailangan sa mekanikal/electrikal na pagsasama ng mga pangunahing platform ng automation.

(5) Magaan na dynamic na tugon
Ang internal flow path at piston assembly ng cylinder ay na-optimize upang mapataas ang dalas ng reciprocating motion habang pinapanatili ang output thrust upang matugunan ang mga kinakailangan ng beat-intensive na mga kondisyon sa pagtatrabaho.

E-mail: manager@cktworld.com
I-download
NAUNA：Walang nakaraang artikulo
SUSUNOD：SDAT Series Thin Multi-position Cylinder

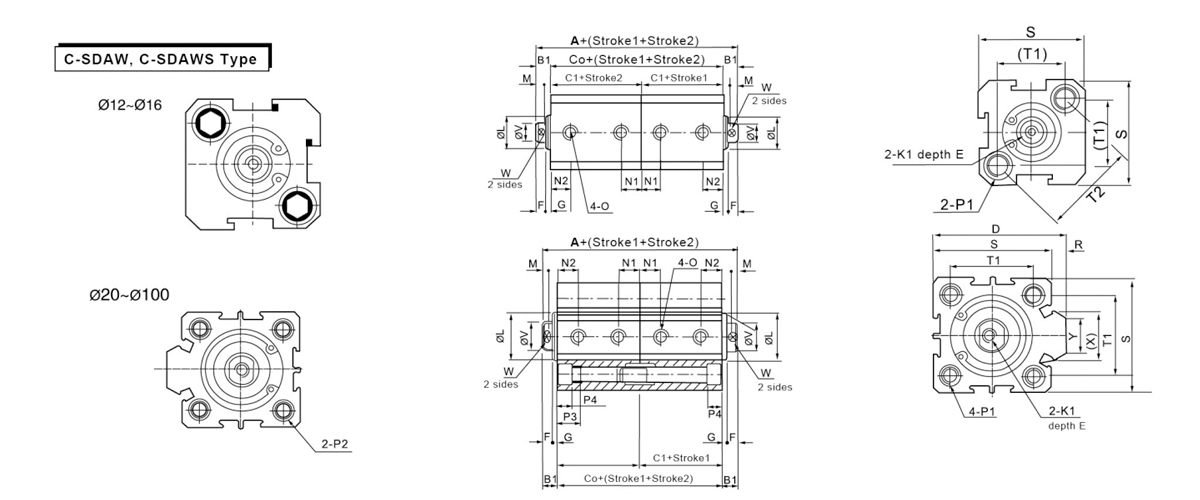

  • Form Nang walang Auto Switch Gamit ang Auto Switch B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0.5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0.7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0.8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1.25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1.5 55 4 16 20.5 16 20.5

    Laki ng Bore
    ISang simbolo     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 φ6.5 thread M5×0.8 through-hole:φ4.2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0.8 Φ6.5 thread M5×0.8 through-hole:4.2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 Magkabilang panig:φ6.5 through-hole:φ5.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 Magkabilang panig:φ8.2 through-hole:φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 Magkabilang panig:φ8.2 through-hole:φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Magkabilang panig:φ10 thread M8×1.25 through-hole:φ6.5 Magkabilang panig:10 through-hole:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Magkabilang panig:Φ11 thread M8×1.25 through-hole:φ6.5 Magkabilang panig:φ11 through-hole:φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Magkabilang panig:Φ11 thread M8×1.25 through-hole:φ6.5 Magkabilang panig:Φ11 through-hole:φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Magkabilang panig:φ14 thread M12×1.75 through-hole:φ9.2 Magkabilang panig:φ14 through-hole:φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Magkabilang panig:φ17.5 thread M14×2through-hole:φ11.3 Magkabilang panig:φ17.5 through-hole:14.2 30 13 10 114 90 - 32 27 35 26
