ZL3/ZL6 Serye Multistage Vacuum Ejector Mga Supplier

Bahay / Mga produkto / Mga Bahagi ng Vacuum / Multistage Vacuum Generator / ZL Series Multistage vacuum generator / ZL3/ZL6 Serye Multistage Vacuum Ejector

ZL3/ZL6 Serye Multistage Vacuum Ejector ZL3/ZL6 Serye Multistage Vacuum Ejector
  • ZL3/ZL6 Serye Multistage Vacuum Ejector
  • ZL3/ZL6 Serye Multistage Vacuum Ejector
ZL Series Multistage vacuum generator

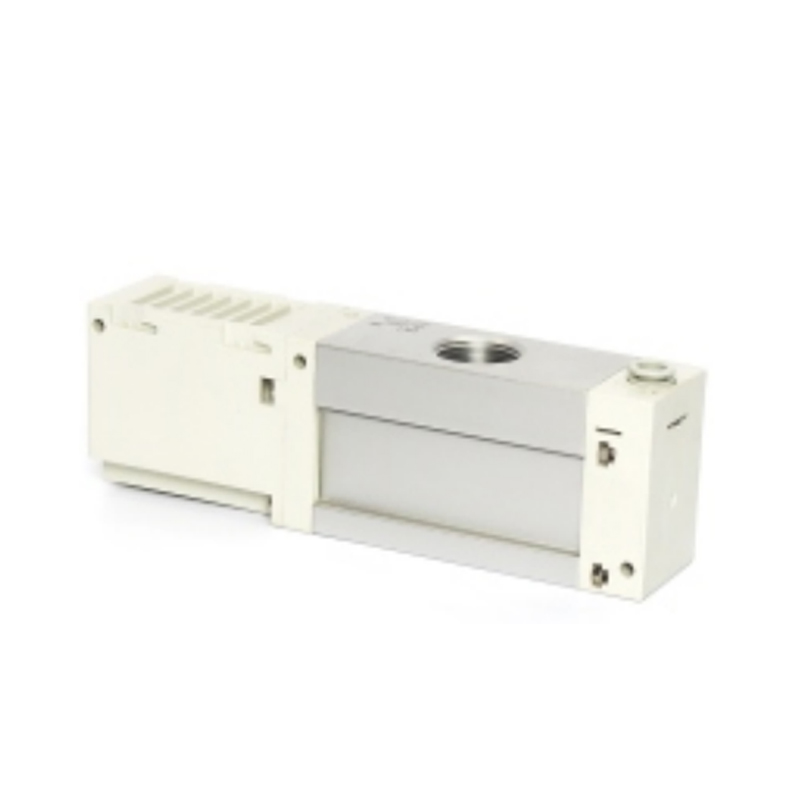

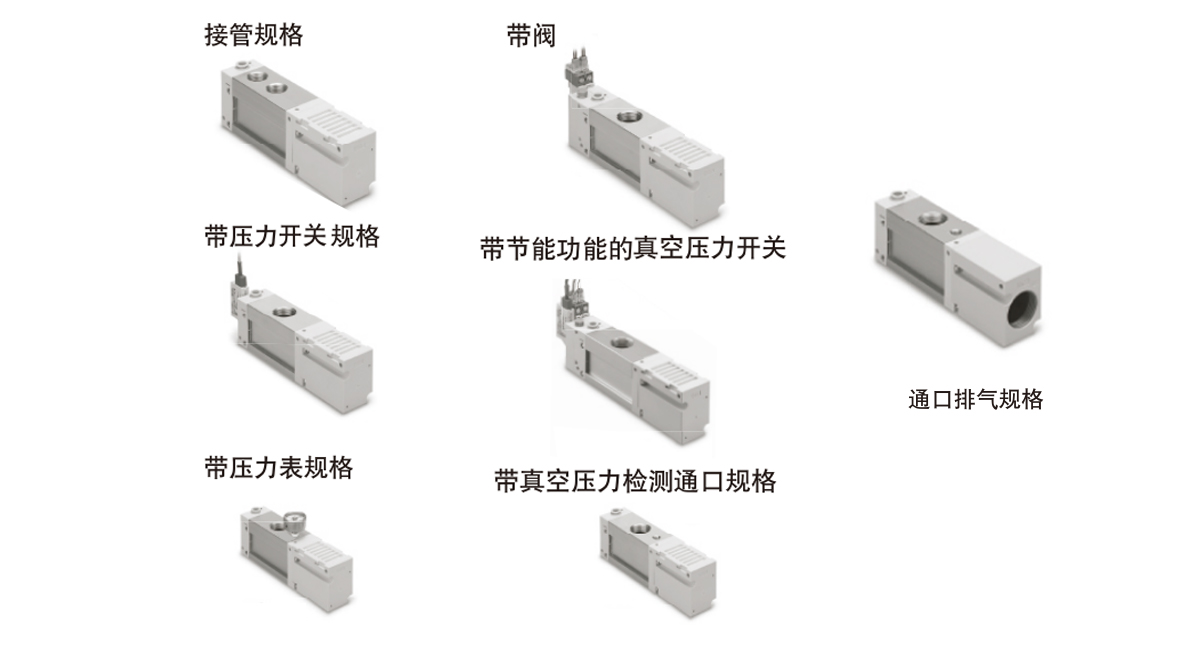

ZL3/ZL6 Serye Multistage Vacuum Ejector

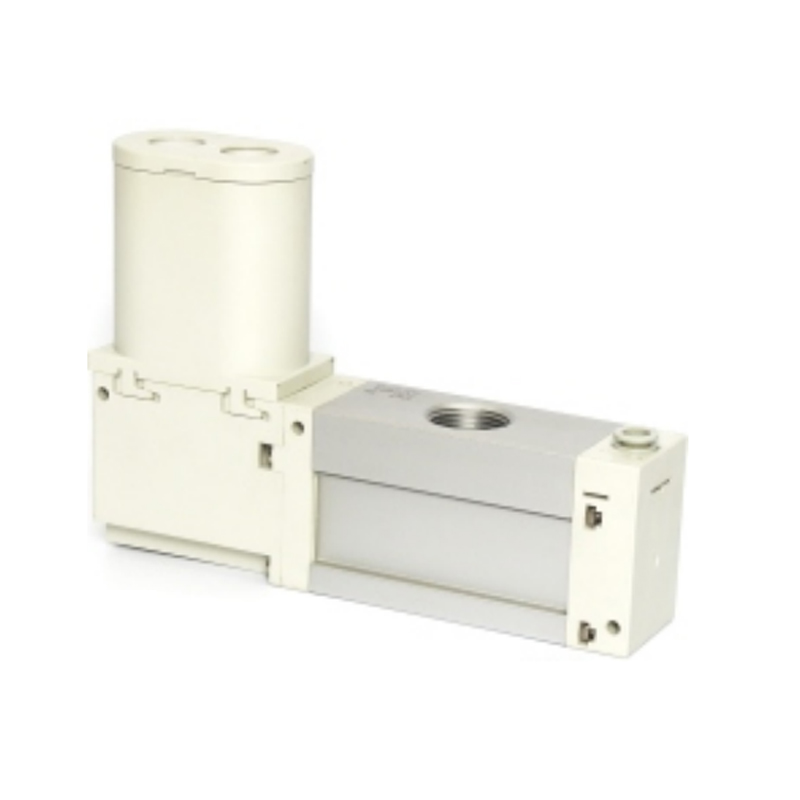

Ang ZL3/ZL6 Series Multistage Vacuum Ejector ay isang modular vacuum generating unit na binuo sa prinsipyo ng multi-stage Venturi. Ito ay dinisenyo para sa mga sitwasyon kung saan ang matatag na negatibong presyon ay kailangang mabilis na mabuo sa industriyal na automation at angkop para sa paghawak, pag-adsorb o pag-aayos ng iba't ibang mga workpiece.

• Multi-stage na disenyo ng istraktura

Ang serye ng Venturi tube structure ay pinagtibay upang makamit ang sunud-sunod na conversion ng compressed air energy. Ang daloy ng hangin ay pinalawak sa maraming yugto upang palakasin ang vacuum effect nang sunud-sunod. Kung ikukumpara sa single-stage na istraktura sa ilalim ng parehong mga kondisyon ng pinagmumulan ng hangin, maaari itong gumawa ng mas mataas na kapasidad ng pagsipsip o bawasan ang compressed air consumption.

• Pag-optimize ng katatagan ng vacuum

Ang panloob na channel ng daloy ay espesyal na na-optimize upang sugpuin ang kaguluhan at pagbabalanse ng mga pagbabago sa presyon sa bawat antas. Tinitiyak ng disenyong ito ang isang matatag na antas ng vacuum sa panahon ng tuluy-tuloy na trabaho o bahagyang pagbabago sa pagkarga, na binabawasan ang panganib na lumuwag ang sinipsip na bagay.

• Flexible na pagbagay sa kondisyon ng pagtatrabaho

Ang mga pangunahing bahagi ay may malawak na saklaw ng pagpapaubaya sa daloy at tugma sa iba't ibang mga presyon sa likod ng tambutso at mga kondisyon ng pagtagas. Ito ay partikular na angkop para sa mga pagpapatakbo ng adsorption ng hindi karaniwang mga workpiece na may mga buhaghag na ibabaw, kumplikadong mga curvature o trace air permeability.

• Mga katangian ng mabilis na pagtugon

Ang pre-compression cavity at ang low-inertia flow channel ay nagtutulungan upang makamit ang millisecond vacuum establishment at release. Natutugunan nito ang mga kinakailangan sa aplikasyon ng madalas na pagsisimula at paghinto sa high-speed automation ritmo at pinaikli ang oras ng paghihintay ng cycle.

• Pagsasama ng modular function

Inilalaan ng pangunahing katawan ang karaniwang interface ng landas ng gas at istraktura ng pagpoposisyon ng pag-install upang suportahan ang mabilis na pagsasama ng switch ng vacuum, unit ng filter o bahagi ng silencer. Ang mga functional na module ay maaaring madaling i-configure ayon sa pagiging kumplikado ng system upang mabawasan ang pangkalahatang pagiging kumplikado ng pipeline.

E-mail: manager@cktworld.com
I-download
NAUNA：Walang nakaraang artikulo
SUSUNOD：ZL1 Serye Multistage Vacuum Ejector

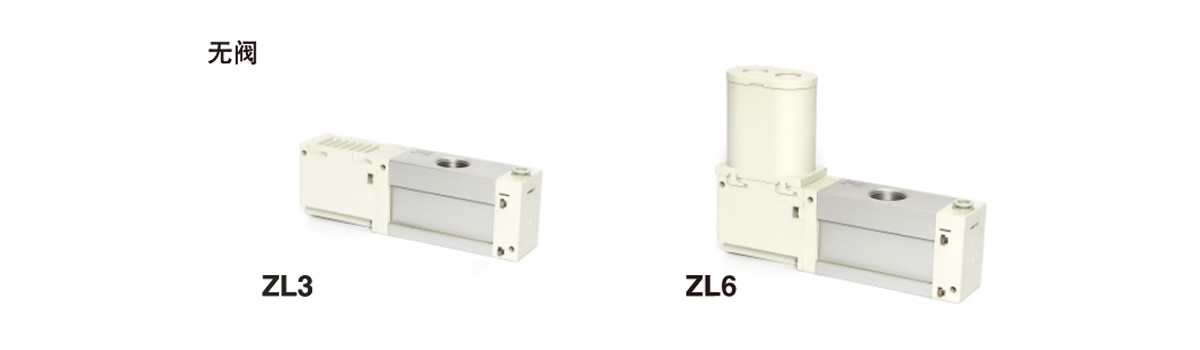

  • ZL3 ZL6
    Modelooooo ZL3M□□ ZL3H□□ Modelooooo ZL6M□□ ZL6H□□
    diameter ng nozzle [mm] 1.9 1.5 diameter ng nozzle [mm] 1.9×2 1.5×2
    Karaniwang presyon ng supply [MPa] 0.35 0.50 Karaniwang presyon ng supply [MPa] Walang balbula 0.35 0.50
    Maximum na vacuum pressure [kPa] Tandaan 1) -91 -93 May balbula 0.37 0.52
    Maximum intake flow rate [L/min (ANR)] 280 Maximum na vacuum pressure [kPa] Tandaan 1) -91 -93
    300 Pinakamataas na rate ng daloy ng paglanghap [L/min (ANR)] 580
    Pagkonsumo ng hangin [L/min (ANR)] 150 135 Mga detalye ng takeover/ventilation 600
    Saklaw ng presyon ng supply [MPa] 0.2～0.6 Pagkonsumo ng hangin [L/min (ANR)] 300 270
    Saklaw ng temperatura ng pagpapatakbo [°C] -5 hanggang 50 (walang pagyeyelo o condensation) Saklaw ng presyon ng supply [MPa] 0.2～0.6
    Operating fluid Hangin Saklaw ng temperatura ng pagpapatakbo [℃] -5 hanggang 50 (walang pagyeyelo o condensation)
    Panlaban sa vibration [m/s²] Tandaan 2) 20 Operating fluid Hangin
    Panlaban sa epekto [m/s²] Tandaan 3) 100 Panlaban sa vibration [m/s²] Tandaan 2) 20
    Panlaban sa epekto [m/s²] Tandaan 3) 100
    Tandaan 1) Mga halagang nakuha sa ilalim ng mga kondisyon ng pagsukat ng aming kumpanya sa karaniwang presyon ng supply. Maaaring mag-iba ang mga value na ito depende sa atmospheric pressure (klima, altitude, atbp.) o mga paraan ng pagsukat.
    Tandaan 2) 10 hanggang 500 Hz, 2 oras sa bawat X, Y, at Z na direksyon (walang power supply, mga inisyal na halaga).
    Tandaan 3) 3 beses sa bawat X, Y, at Z na direksyon (walang power supply, mga inisyal na halaga).

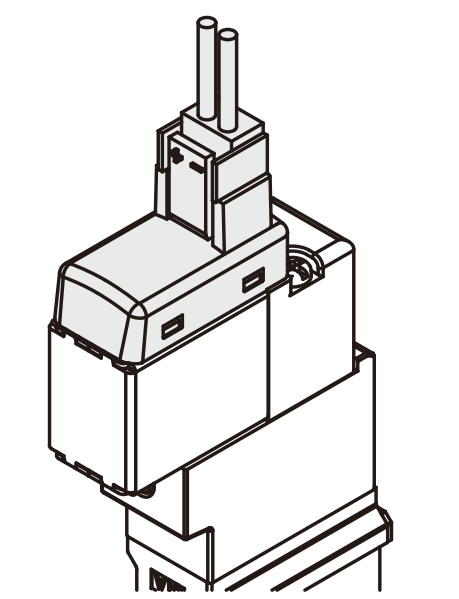

    Supply valve, mga pagtutukoy ng rupture valve
    Modelooooo ZL3-JSY3140
    Oras ng pagtugon (sa 0.5 MPa) Mas mababa sa 27 ms Tandaan 1)
    Pinakamataas na dalas ng pagpapatakbo 5Hz
    Manu-manong operasyon Non-locking push type
    Naka-rate na boltahe ng coil DC24V
    Pinahihintulutang pagbabagu-bago ng boltahe ±10% ng rated boltahe
    Pagkonsumo ng kuryente 0.4W

    Mga pagtutukoy ng pressure gauge
    Modelooooo GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Unit ng presyon kPa Ang inHg at psi ay ginagamit nang magkasama upang ipahiwatig
    Saklaw ng presyon -100～100kPa -30inHg～14psi
    Thread ng koneksyon R1/8 NPT1/8
    Katumpakan Vacuum side ±3% F.S., positive pressure side ±5% F.S.
    Timbang 30g

    ingay ng tambutso (reference value)
    Modelooooo ZL3 ZL6
    Ingay ng tambutso [dB(A)] 68

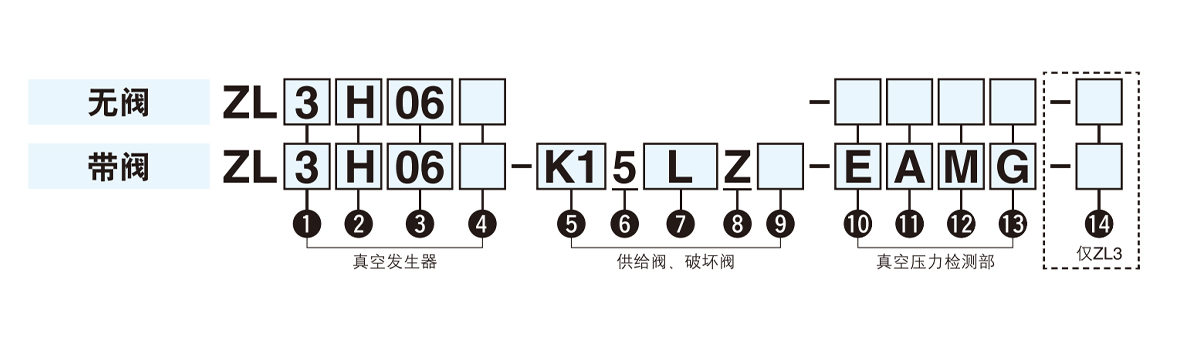

  • ① Pinakamataas na rate ng daloy ng paggamit ② Karaniwang presyon ng suplay ④Mga detalye ng tambutso ⑦Wire lead-out na paraan
    3 300L/min(ANR)※1 H 0.50MPa Walang marka Tambutso ng muffler L-shaped na uri ng socket
    6 600L/min(ANR)※1 P Buksan ang tambutso
    ※1 Kapag kumukonekta ng mga tubo at bentilasyon

    L: Haba ng wire 0.3 m

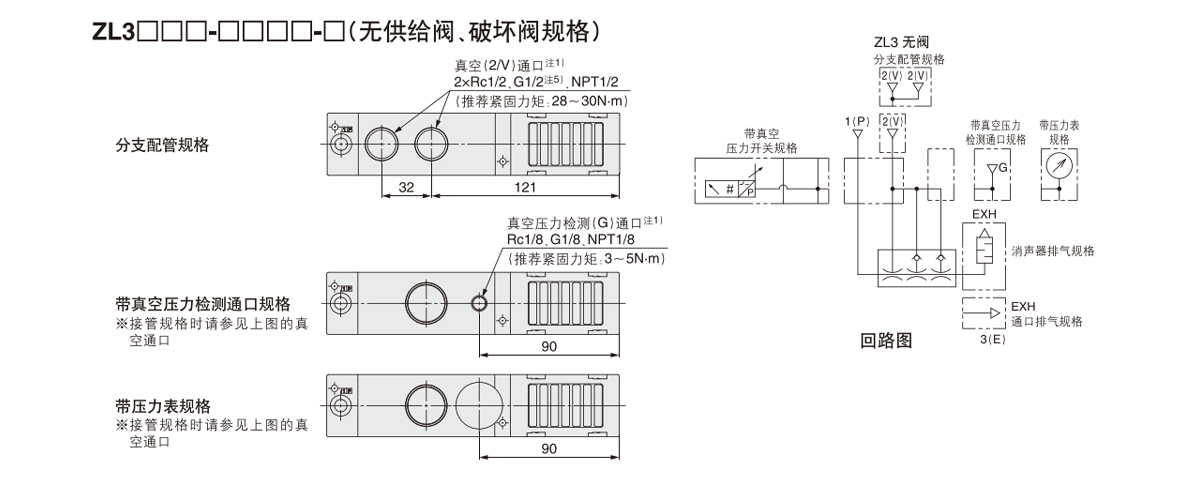

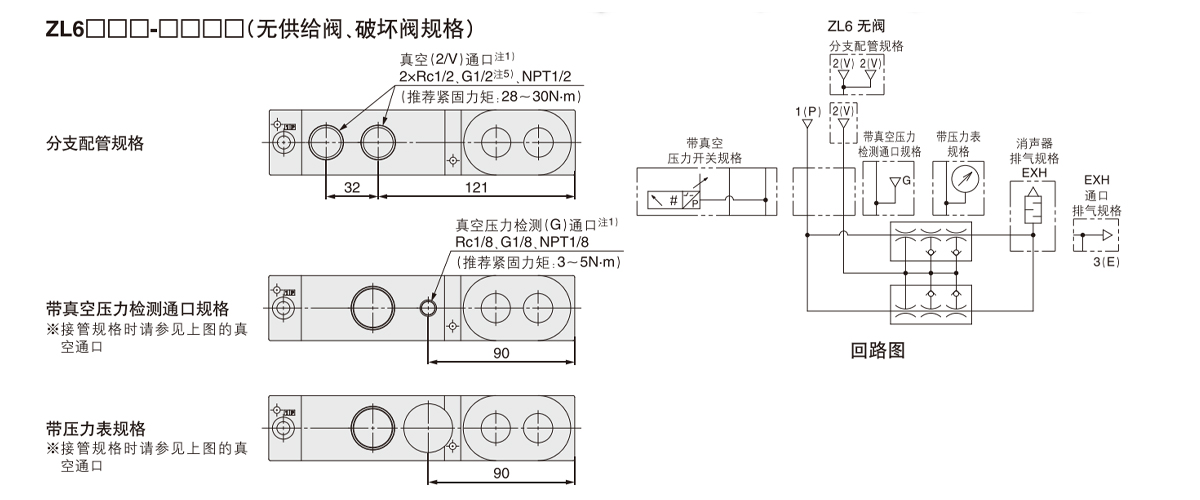

    ③ Vacuum (2/V) port size/supply (1/P) port na angkop para sa panlabas na diameter ng pipe
    Mark Vacuum (2/V) vent Supply (1/P) Sa pamamagitan ng port
    06 Rc3/4 Tuwid na konektor 8 mm
    04 2×Rc1/2 (mga detalye ng sub-distribution pipe)
    06L G3/4 Konektor ng siko 8 mm
    04L 2×G1/2 (mga detalye ng branch pipe)
    ⑤Supply valve at rupture valve na kumbinasyon ⑩Vacuum Pressure Testing Department
    K1 Supply valve (N.C.), break valve (N.C.) Walang marka wala
    ⑥Naka-rate na boltahe GN Sa vacuum pressure test port (G):
    5 DC24V
    G panukat ng presyon
    ⑧ Indicator light at overvoltage protection circuit
    Z May indicator light at overvoltage protection circuit E Vacuum pressure switch (vacuum 2 outputs)
    ⑨Manwal na operasyon F Vacuum pressure switch (pinaghalong 2 output)
    Walang marka Non-locking push-type

    ⑩Naaangkop lamang kapag napili ang E/F/V sa seksyon ng pagtukoy ng presyon ng vacuum.
    ⑪Mga detalye ng output Naaangkop lamang sa ZL3
    A bukas na kolektor ng NPN ⑭Mga opsyonal na item
    Walang marka Walang available na opsyon
    B PNP open collector

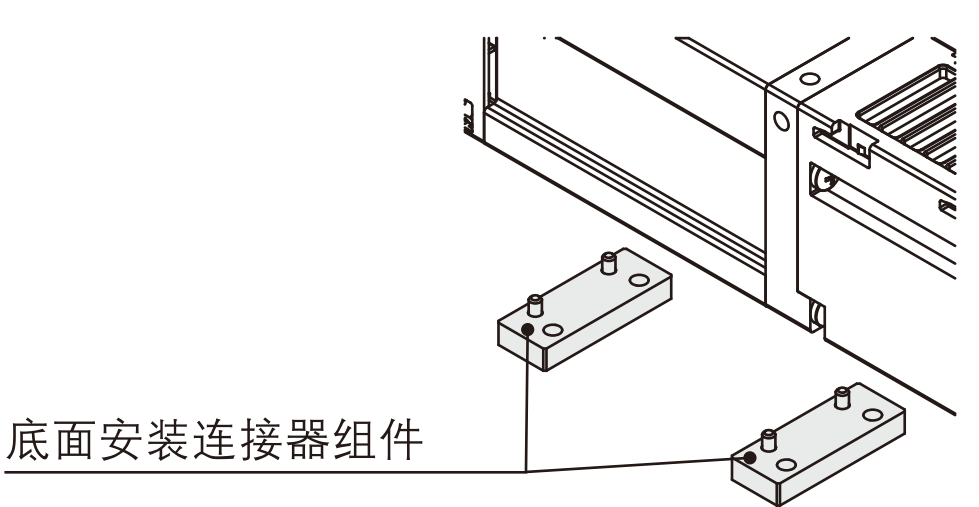

    B Pagpupulong ng connector mounting sa ilalim ng ibabaw※9 (kasama sa package)
    ⑫Mga detalye ng unit

    ※9
    Para sa pagtutugma sa mga connector assemblies na may screw mounting pitch na 27 mm sa ilalim na ibabaw ng nakaraang Model ZL212. Kinakailangan kapag pinapalitan ang nakaraang Modelo ZL212 ng pang-ibabang ibabaw na mounting. (2 piraso bawat set, may kasamang 4 na turnilyo). Ang mga butas sa pag-mount sa gilid ay maaaring palitan kahit na walang mga pagpipilian.

    Walang marka Gamit ang function ng conversion ng unit
    M Nakapirming unit ng SI (kPa)
    P Gamit ang function ng conversion ng unit (initial value psi)※10
    ⑬Mga detalye ng wire
    Walang marka Naka-unplug na wire
    G Mga kable na may plug(2 m ang haba) (parehong package)

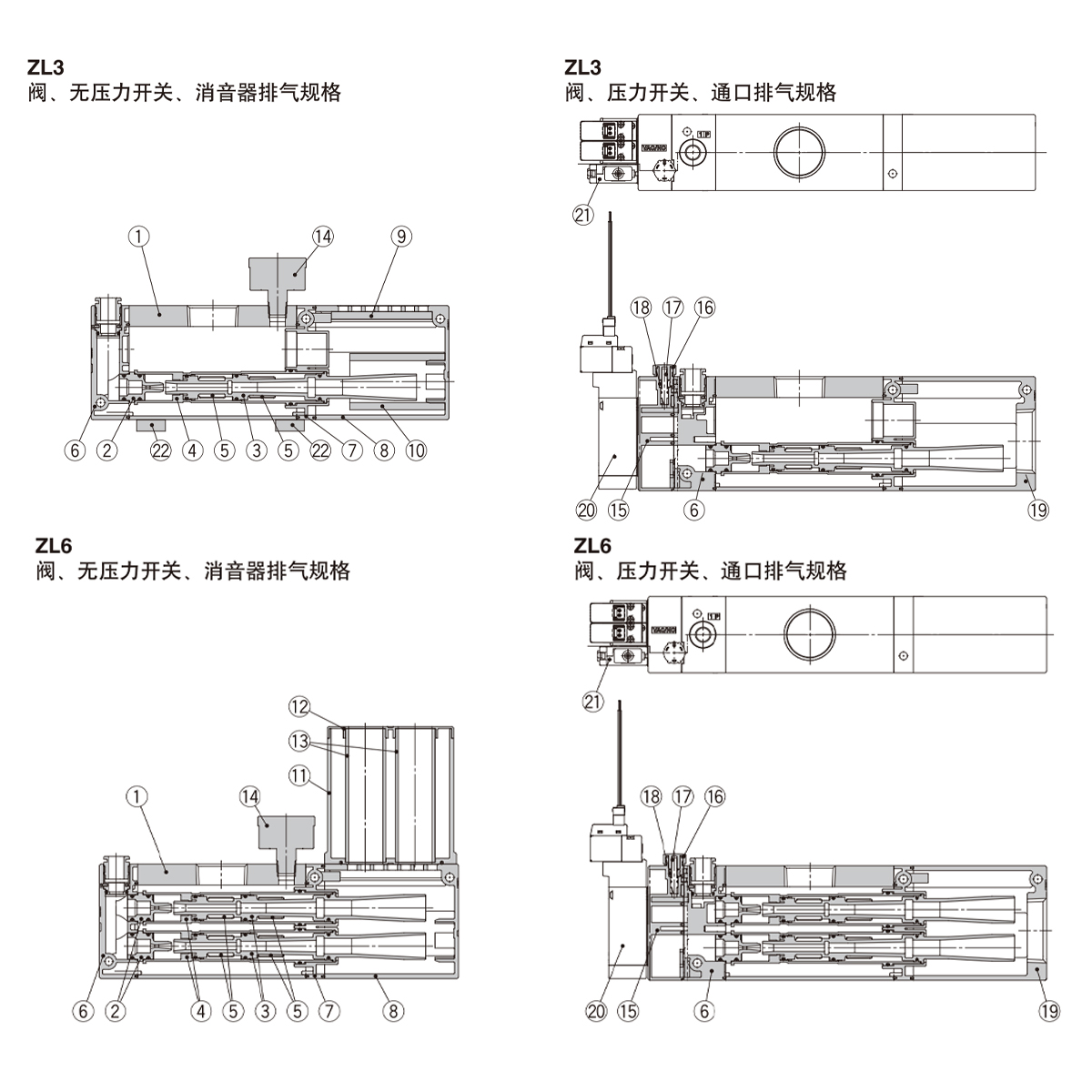

  • Mga bahagi ng sangkap
    Numero Pangalan materyal Tandaan Numero Pangalan materyal Tandaan
    1 Pangunahing katawan "Aluminium alloy
    (anodised)"     		- 14 Pressure gauge - -
    15 Plato ng balbula PBT -
    2 nozzle POM - 16 Handwheel POM -
    3 Laval nozzle PBT 17 Balbula ng karayom PBT -
    4 Kalakip POM 18 Balbula ng karayom guide rod Brass (electroless nickel plating) -
    5 One-way na balbula FKM -
    6 Pangkonektor sa harap PBT - 19 Sa pamamagitan ng butas na bloke Aluminyo haluang metal (chrome-treated, coated) -
    7 Konektor sa likuran PBT -
    8 Silencer shell 1 PBT - 20 Supply valve, rupture valve - -
    9 Materyal ng silencer 1 dagta 21 Vacuum pressure switch - -
    10 Materyal ng silencer 2 Non-woven na tela 22 Bottom mounting connector assembly Brass (electroless nickel plating) -
    11 Silencer shell 2 PBT - -
    12 Cover ng silencer POM 23 Sealing material (O-rings, atbp.) HNBR/NBR -
    13 Materyal ng silencer 3 Non-woven na tela (Dapat palitan ang hindi naaalis, muffler assembly) 24 Mga turnilyo ng pagpupulong Bakal (trivalent chromate) -
    - - - -

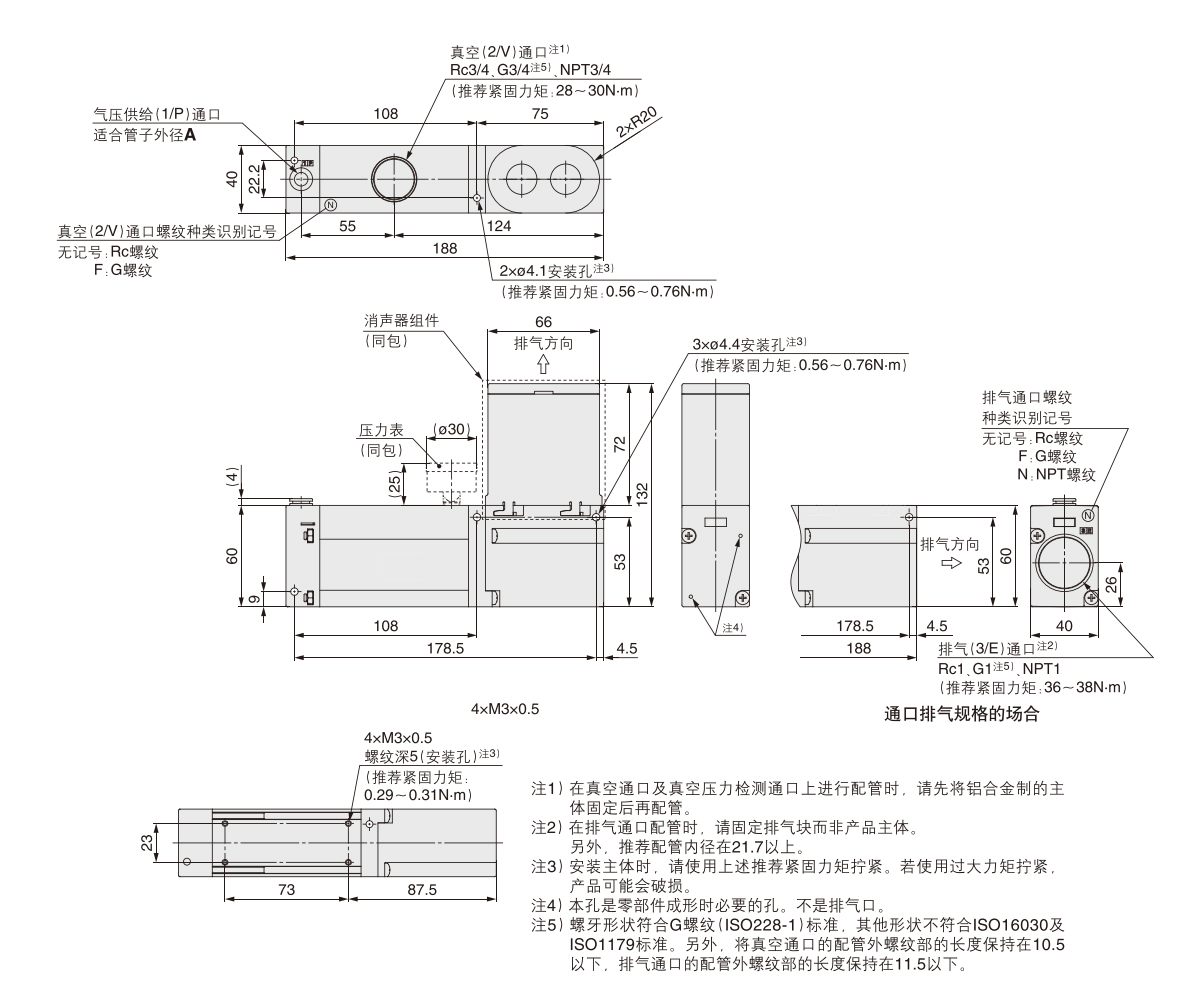

    Ang air pressure supply (1/P) port ay angkop para sa panlabas na diameter ng pipe.
    A Bitawan ang kulay ng manggas
    ZL3[ □□ 8 Banayad na kulay abo

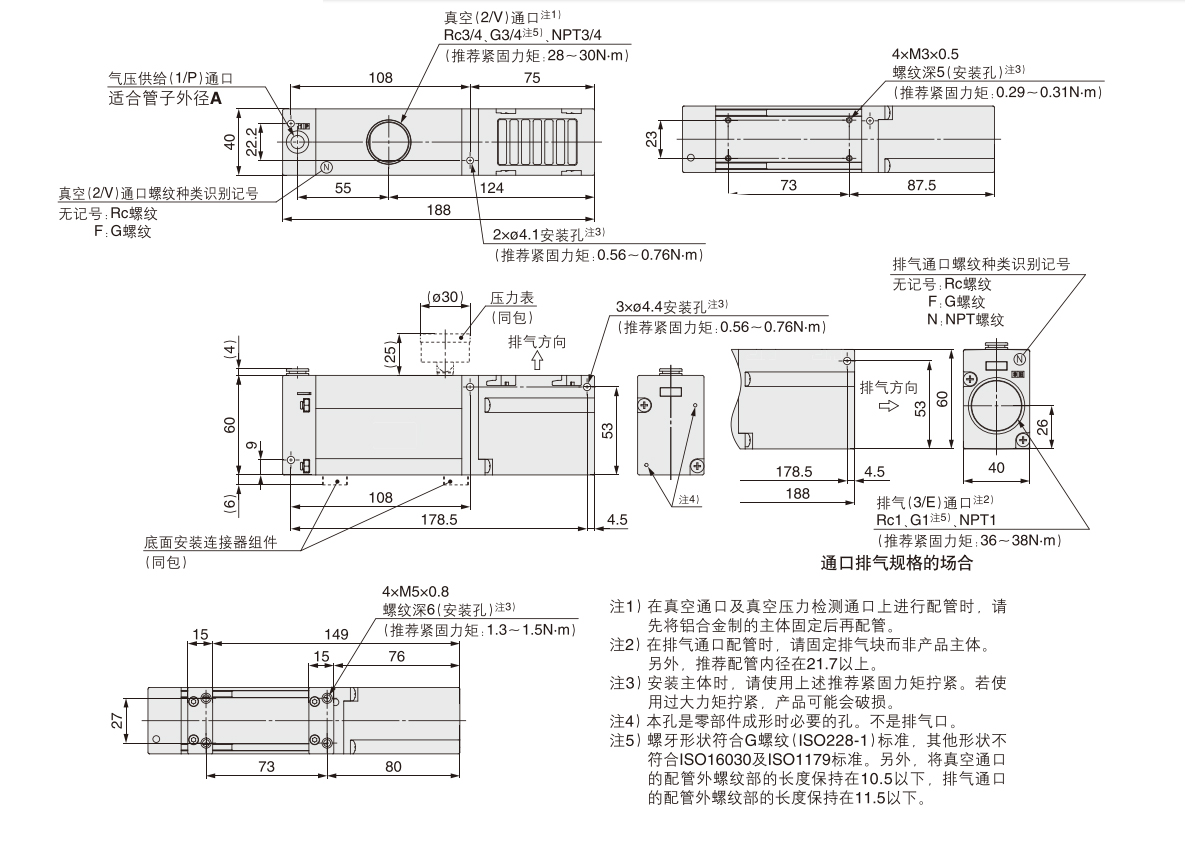

    Ang air pressure supply (1/P) port ay angkop para sa panlabas na diameter ng pipe.
    A Bitawan ang kulay ng manggas
    ZL6  □ 8 Banayad na kulay abo
