Mga Uri ng Air Cylinders: Isang Kumpletong Gabay

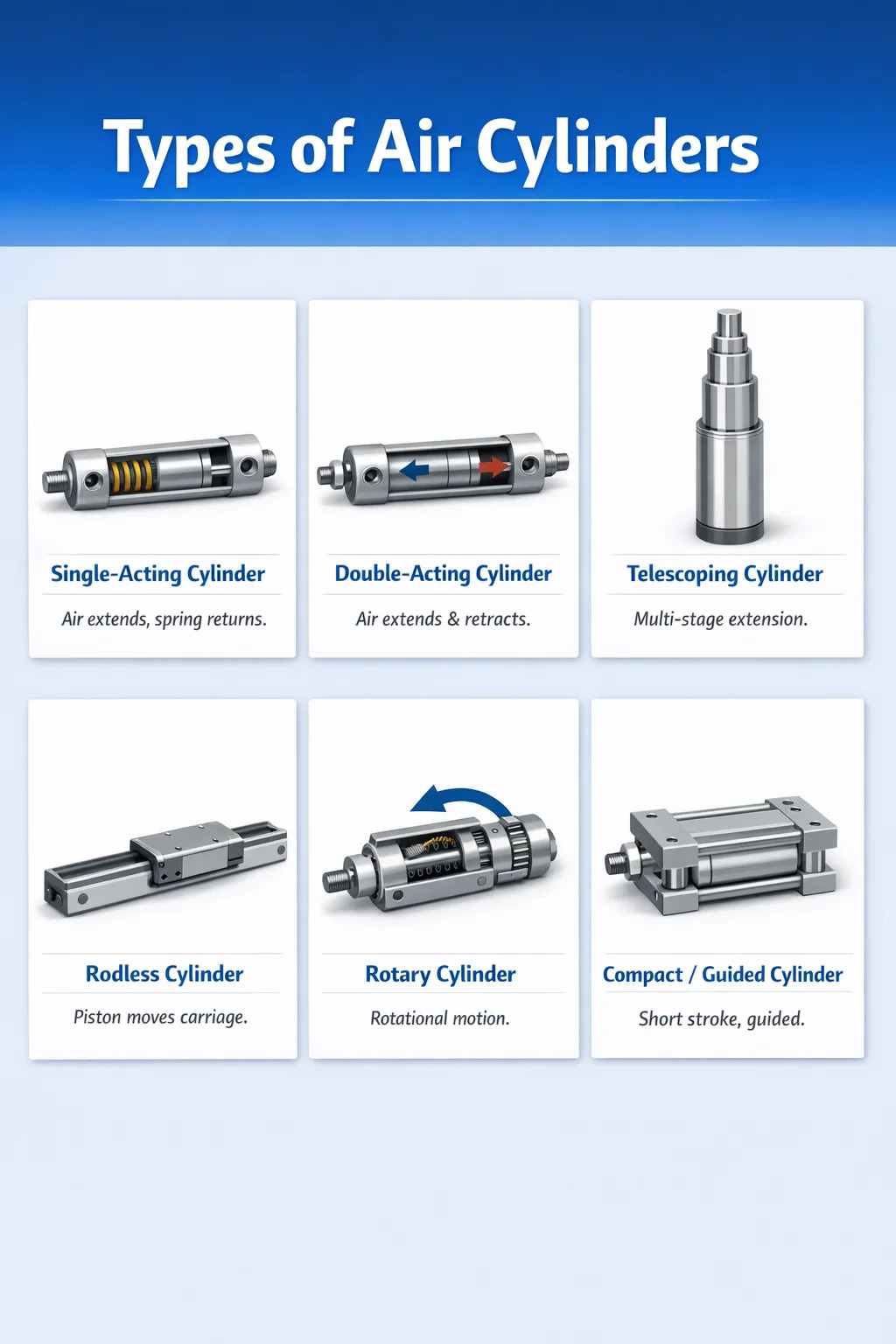

Ano ang Iba't ibang Uri ng Mga Silindro ng Hangin?

Mga silindro ng hangin — tinatawag ding pneumatic cylinders — i-convert ang compressed air energy sa mechanical linear o rotary motion. meron anim na pangunahing uri ng mga silindro ng hangin ginagamit sa mga application na pang-industriya, sasakyan, at pagmamanupaktura: single-acting cylinders, double-acting cylinders, telescoping cylinders, rodless cylinders, rotary cylinders, at compact/guided cylinders. Ang bawat uri ay nagsisilbi ng isang natatanging mekanikal na layunin, at ang pagpili ng mali ay maaaring humantong sa napaaga na pagkasira, pag-aaksaya ng enerhiya, o tahasang pagkabigo ng system.

Ang pag-unawa sa mga kategoryang ito ay hindi lamang pang-akademiko — ang pandaigdigang pneumatic cylinder market ay tinatayang tinatayang $14.2 bilyon noong 2023 at inaasahang patuloy na lalago hanggang 2030, na hinihimok ng automation demand sa packaging, pagproseso ng pagkain, at automotive assembly. Ang tamang pagpili ng silindro ay direktang nakakaapekto sa oras ng pag-ikot, pagkonsumo ng enerhiya, at mga agwat ng pagpapanatili.

Single-Acting Air Cylinders

Ang mga single-acting cylinder ay gumagamit ng compressed air upang ilipat ang piston sa isang direksyon lamang. Ang return stroke ay nagagawa ng isang panloob na spring o isang panlabas na mekanikal na puwersa tulad ng gravity. Ang mga ito ay kabilang sa pinakasimpleng at pinaka-cost-effective na pneumatic cylinder na magagamit.

Paano Gumagana ang Single-Acting Cylinders

Ang naka-compress na hangin ay pumapasok sa isang port at itinutulak ang piston pasulong. Kapag ang presyon ng hangin ay pinakawalan, itinutulak ng panloob na spring ang piston pabalik sa orihinal nitong posisyon. Dahil ang isang spring ay gumagawa ng kalahati ng trabaho, ang epektibong puwersa ng output ay nababawasan ng spring resistance - karaniwang sa pagitan 10% at 20% depende sa spring stiffness at cylinder size.

Mga Karaniwang Aplikasyon

• Pag-clamping at paghawak ng mga workpiece sa panahon ng machining
• Pagtatatak at pagsuntok na mga operasyon kung saan ang return stroke ay hindi nangangailangan ng puwersa
• Mga actuator ng pinto at gate kung saan tinutulungan ng gravity ang pagbabalik
• Mga mekanismo ng preno at mga kagamitan sa pag-lock ng kaligtasan
• Mga kagamitang pang-agrikultura tulad ng mga drill ng binhi at mga mekanismo ng pagtatanim

Ang mga single-acting cylinders ay ang gustong pagpipilian kapag ang pagkonsumo ng hangin ay kailangang mabawasan, dahil ang hangin ay natupok lamang sa gumaganang stroke. Sa mga high-cycle na application na tumatakbo ng 50–100 cycle bawat minuto, ito ay isasalin sa makabuluhang compressed air savings sa kurso ng isang production shift.

Mga Limitasyon na Dapat Isaalang-alang

Ang haba ng stroke ng single-acting cylinders ay limitado dahil ang mas mahabang stroke ay nangangailangan ng mas mahabang spring, na kumukuha ng bore space at binabawasan ang magagamit na cylinder area. Sa pagsasagawa, karamihan sa mga tagagawa ay naglilimita sa mga spring-return cylinder sa mga stroke ng 100 mm (humigit-kumulang 4 na pulgada) o mas kaunti. Higit pa riyan, ang isang double-acting na disenyo ay nagiging mas praktikal.

Doble-Acting Air Cylinders

Ang mga double-acting cylinder ay ang pinaka-tinatanggap na uri ng pneumatic cylinder sa industriyal na automation. Gumagamit sila ng naka-compress na hangin upang paganahin ang parehong pag-extend at pagbawi ng mga stroke, na nagbibigay sa operator ng ganap na kontrol sa puwersa at bilis sa parehong direksyon.

Prinsipyo ng Konstruksyon at Operasyon

Ang double-acting cylinder ay may dalawang air port - isa sa bawat gilid ng piston. Kapag ang hangin ay pumasok sa cap-end port, ang piston ay umaabot. Kapag ang hangin ay nakadirekta sa rod-end port, ang piston ay binawi. Ang isang directional control valve (karaniwan ay isang 4/2 o 5/2 solenoid valve) ang nagpapalit ng airflow sa pagitan ng dalawang port. Dahil walang tagsibol ang kasangkot, ang buong bore area ay nag-aambag sa pagpapalawak ng puwersa , na ginagawang mas malakas ang mga cylinder na ito kaysa sa kanilang mga single-acting na katapat na may parehong diameter ng bore.

Mga Pagkakaiba ng Pagkalkula ng Puwersa sa Pagitan ng Mga Stroke

Isang mahalagang pagkakaiba: ang pagpapalawak at pagbawi ng mga puwersa ay hindi pantay. Sa extend stroke, kinakalkula ang puwersa gamit ang full bore area. Sa retract stroke, ang piston rod ay sumasakop sa bahagi ng bore, kaya ang epektibong lugar - at samakatuwid ang retract force - ay bahagyang mas mababa. Para sa isang cylinder na may 50 mm bore at 20 mm rod sa 6 bar, ang extend force ay humigit-kumulang 1,178 N habang ang puwersa ng pag-urong ay bumaba sa halos 990 N . Ang kawalaan ng simetrya na ito ay dapat isama sa mga disenyo kung saan kritikal ang puwersa ng pag-urong.

Mga Karaniwang Kaso ng Paggamit

• Pick-and-place automation sa mga linya ng pagpupulong
• Conveyor diverters at sorting system
• Mga clamp at ejector ng makinang pang-injection molding
• Robotic end-of-arm tooling
• Automotive body welding at pressing fixtures

Available ang mga double-acting air cylinder sa mga sukat ng bore mula sa 8 mm hanggang higit sa 320 mm , sumasaklaw sa mga output ng puwersa mula sa ilang newton hanggang sampu-sampung kilonewton. Ang malawak na hanay na ito ay ginagawa silang madaling ibagay sa halos anumang pang-industriya na aplikasyon.

Telescoping Air Cylinders

Ang mga telescoping cylinder ay idinisenyo para sa mga application kung saan kailangan ng mahabang stroke ngunit ang binawi (na-collapse) na haba ay dapat manatiling maikli. Nagagawa nila ito sa pamamagitan ng paggamit ng maraming nested tube - tinatawag na mga yugto o manggas - na sunud-sunod na umaabot sa isa sa loob ng isa.

Single-Acting vs. Double-Acting Telescoping Designs

Available ang mga telescoping cylinder sa parehong single-acting at double-acting na configuration. Ang mga single-acting na bersyon ay mas simple at mas mura ngunit umaasa sa gravity o load weight para sa pagbawi, na ginagawang angkop ang mga ito para sa vertical lifting. Ang mga double-acting telescoping cylinders ay maaaring mag-extend at mag-retract sa ilalim ng kapangyarihan, na nagpapahintulot sa pahalang o baligtad na pag-mount - kahit na ang kanilang konstruksiyon ay mas kumplikado at ang kanilang gastos ay mas mataas.

Mga Pangunahing Aplikasyon

• Mga dump truck at tipper body na nangangailangan ng 3–5 stage cylinder
• Mga scissor lift at aerial work platform
• Makinarya sa entablado ng teatro at libangan
• Mga extension ng hagdan ng fire truck

Isang three-stage telescoping cylinder na may gumuhong haba ng 600 mm ay maaaring makamit ang isang ganap na pinalawig na stroke ng higit 1,700 mm — halos tatlong beses nitong binawi ang haba. Ang spatial na kahusayan na ito ay imposibleng makamit sa isang maginoo na single-rod cylinder.

Force Reduction sa mga Yugto

Isang mahalagang pagsasaalang-alang sa engineering: bawat sunud-sunod na yugto sa isang telescoping cylinder ay may mas maliit na butas kaysa sa nauna, ibig sabihin bumababa ang puwersa ng output habang lumalawak ang silindro . Dapat sukatin ng mga taga-disenyo ang silindro batay sa pinakamasamang posisyon ng pagkarga, na kadalasang nangyayari sa o malapit sa buong extension kapag ang puwersa ay nasa pinakamababa nito.

walang rod Air Cylinders

Ang mga rodless pneumatic cylinder ay ganap na nag-aalis ng tradisyonal na piston rod, sa halip ay nagpapadala ng paggalaw ng piston sa isang panlabas na karwahe o dumudulas sa isang puwang o magnetic coupling. Itong disenyo dinodoble ang epektibong stroke para sa isang naibigay na haba ng pag-install kumpara sa isang conventional rod cylinder, na ginagawa itong lubhang mahalaga sa space-constrained environment.

Mechanical-Slot Rodless Cylinders

Sa isang mechanical-slot (o band) na disenyo, ang cylinder body ay may longitudinal slot. Ang panloob na piston ay konektado sa isang panlabas na karwahe sa pamamagitan ng puwang na ito. Ang isang nababaluktot na metal o plastic na banda ay nagse-seal sa puwang sa magkabilang gilid ng punto ng koneksyon upang maiwasan ang pagtagas ng hangin. Ang mga cylinder na ito ay kayang humawak ng mga direktang side load at angkop para sa mga application na nangangailangan ng mataas na katumpakan sa paggabay.

Magnetically Coupled Rodless Cylinders

Gumagamit ang mga magneticly coupled rodless cylinder ng selyadong panloob na piston na nilagyan ng malalakas na permanenteng magnet. Ang isang panlabas na karwahe na nilagyan ng magkasalungat na magnet ay sumusunod sa paggalaw ng piston sa dingding ng silindro nang walang anumang pisikal na puwang. Ang ganap na selyadong disenyo na ito ay mainam para sa malinis na silid, food grade, at washdown na kapaligiran dahil walang pagbubukas para sa pagpasok ng kontaminasyon o mga pampadulas upang makatakas. Ang trade-off ay isang mas mababang maximum na side-load na kapasidad kumpara sa mga slotted na bersyon.

Kung saan ang Rodless Cylinders Excel

• Mga linear transfer unit sa packaging at labeling machine
• Pahalang na shuttle system sa mga CNC machining center
• Paggawa ng medikal na aparato kung saan ang kontaminasyon ay isang alalahanin
• Gantry system at multi-axis positioning stages

Available ang mga karaniwang rodless cylinder na may mga stroke na haba mula sa 50 mm hanggang mahigit 10,000 mm . Para sa napakahabang stroke, ang mga anti-rotation guide at center support ay inirerekomenda upang maiwasan ang barrel sag at carriage drift.

Rotary Air Cylinders

Habang ang karamihan sa mga pneumatic cylinder ay gumagawa ng linear motion, ang mga rotary air cylinder ay nagko-convert ng compressed air energy sa angular (rotational) motion. Madalas silang tinatawag na pneumatic rotary actuator. Ang mga ito ay naiiba sa mga air motor - ang mga rotary cylinder ay gumagawa limitadong-anggulo na pag-ikot (karaniwang 90°, 180°, o 270°) sa halip na patuloy na pag-ikot.

Mga Rack-and-Pinion Rotary Actuator

Ang pinakakaraniwang rotary cylinder na disenyo ay gumagamit ng isa o dalawang linear piston na konektado sa isang rack gear, na nagtutulak ng pinion shaft. Tinutulak ng hangin ang (mga) piston, pinapaikot ng rack ang pinion, at ipinapadala ang torque sa output shaft. Ang mga disenyo ng dual-rack ay nagbabalanse sa pagkarga at halos doble ang output torque para sa ibinigay na laki ng bore. Ang mga anggulo ng pag-ikot ay nababagay sa pamamagitan ng mga panlabas na paghinto, karaniwang nasa pagitan ng 0° at 270°.

Mga Rotary Actuator na Uri ng Vane

Ang mga actuator ng Vane ay gumagamit ng paddle (vane) na nakakabit sa output shaft sa loob ng isang pabilog na pabahay. Ang presyon ng hangin sa isang gilid ng vane ay umiikot sa baras; ang hangin sa kabilang panig ay pinaikot ito pabalik. Pinahihintulutan ng mga single-vane na disenyo ang hanggang sa 280° ng pag-ikot , habang ang mga disenyo ng double-vane ay limitado sa tungkol sa 100° ngunit nag-aalok ng mas mataas na metalikang kuwintas sa isang mas compact na katawan.

Mga Karaniwang Aplikasyon

• Pag-andar ng balbula sa proseso ng piping (quarter-turn ball valves, butterfly valves)
• Pag-index ng mga talahanayan at rotary positioning sa assembly automation
• Robotic pulso at siko joints
• Part flipping at orientation sa mga linya ng paglilipat
• Mga actuator ng pinto at hatch sa mga kagamitang pang-industriya

Compact at Guided Air Cylinders

Ang mga compact at guided cylinders ay mga espesyal na variant na tumutugon sa dalawang napaka-espesipikong mga hamon: napakasikip na mga espasyo sa pag-install at mga application na nangangailangan ng piston rod na lumaban sa pag-ikot o mga lateral load nang hindi umaasa sa mga external na sistema ng gabay.

Mga Short-Stroke Compact Cylinder

Tinatawag din na pancake cylinders o flat cylinders, ang mga unit na ito ay may kaunting haba ng katawan kumpara sa kanilang bore. Ang mga stroke ay karaniwang limitado sa 1 mm hanggang 50 mm . Ang kanilang flat profile ay nagpapahintulot sa kanila na mai-mount sa mga nakakulong na lugar kung saan ang isang karaniwang cylinder body ay sadyang hindi magkasya. Kasama sa mga karaniwang kaso ng paggamit ang PCB pressing, label dispensing, at micro-positioning sa semiconductor equipment.

Pinatnubayan (Twin-Rod) Cylinders

Ang mga guided cylinder ay may kasamang dalawang parallel na piston rod na konektado sa isang karaniwang front plate. Pinipigilan ng pagsasaayos na ito ang pag-ikot ng baras at nagbibigay ng mataas na resistensya sa mga pag-load ng sandali (mga puwersang nasa labas ng gitna). Ang mga ginabayang cylinder ay kayang humawak ng mga side load 4 hanggang 10 beses na mas malaki kaysa sa isang karaniwang single-rod cylinder ng parehong bore, na inaalis ang pangangailangan para sa isang hiwalay na panlabas na linear na gabay sa maraming mga aplikasyon.

Slide Unit Cylinders

Ang mga slide unit cylinder ay nagsasama ng isang guided carriage nang direkta papunta sa cylinder body. Nakasakay ang karwahe sa mga linear bearings o recirculating ball rails at nagbibigay ng flat mounting surface para sa tooling o workpiece fixtures. Ang mga all-in-one na unit na ito ay makabuluhang binabawasan ang disenyo at oras ng pagpupulong sa mga custom na proyekto ng automation. Ang Festo, SMC, at Parker ay lahat ay nag-aalok ng mga modular na slide unit na may mga mapagpapalit na haba ng stroke at mga configuration ng bearing.

Paghahambing ng Mga Uri ng Air Cylinder sa Isang Sulyap

Mga Estilo ng Pag-mount ng Cylinder at Ang Epekto Nito sa Pagganap

Anuman ang uri ng silindro, ang pagsasaayos ng pag-mount ay may direktang epekto sa pagganap, mahabang buhay, at pamamahala ng pagkarga. Ang mga standard na ISO 15552 at NFPA T3.6.7 cylinder ay nag-aalok ng mga interchangeable mounting interface, na nagpapasimple sa mga pagpapalit sa iba't ibang manufacturer.

• Foot mount (MS1/MS2): Nakapirming base mounting; perpekto para sa in-line na push/pull na may maayos na pagkakahanay ng mga load. Ang hindi pagkakapantay-pantay ay naglilipat ng bending stress sa baras at mga seal.
• Flange mount (MF1/MF2): Ang harap o likurang flange bolts ay direkta sa isang machine plate. Mahusay para sa mga application na may matibay, in-line na pag-load.
• Clevis mount (MP1/MP3): Nagbibigay-daan sa cylinder na mag-pivot habang gumagalaw ang load sa isang arko. Malawakang ginagamit sa mga pambukas ng pinto, mekanismo ng pagkakaugnay, at mga sistema ng pagkiling. Dapat gumamit ng rod-end clevis (MP5) sa gilid ng baras para sa buong articulation.
• Trunnion mount (MT1/MT4): Nagbibigay-daan sa cylinder body na umindayog sa isang eroplano. Karaniwan sa mga pang-industriyang pagpindot at paghawak ng materyal kung saan kailangan ang pivot motion.

Ang maling pag-mount ay isa sa mga pinakakaraniwang sanhi ng napaaga na pagkabigo ng seal at pag-scoring ng baras. Ang mga pag-aaral ng mga nangungunang tagagawa ng pneumatic cylinder ay nagpapahiwatig na higit sa 30% ng mga pagkabigo ng silindro sa larangan ay nauugnay sa maling pagkakahanay at hindi wastong pag-mount sa halip na mga depekto sa materyal o pagmamanupaktura.

Mga Pangunahing Detalye na Dapat Unawain Kapag Pumipili ng Mga Air Cylinder

Ang pagpili ng isang air cylinder ay higit pa sa pagpili ng isang uri. Maraming mga teknikal na parameter ang dapat suriin nang magkasama upang matiyak na ang silindro ay gumaganap nang mapagkakatiwalaan sa inilaan nitong buhay ng serbisyo.

Bore Diameter at Output Force

Ang lakas ng output ay tinutukoy ng formula F = P × A, kung saan ang P ay ang supply pressure at ang A ay ang epektibong piston area. Sa isang karaniwang presyon ng supply ng 6 bar (87 psi) , ang isang 50 mm bore cylinder ay gumagawa ng humigit-kumulang 1,178 N sa extend stroke, habang ang isang 80 mm bore cylinder ay gumagawa ng humigit-kumulang 3,016 N. Ang mga sukat ng bore ay na-standardize sa bawat ISO 6432 at ISO 15552 upang pasimplehin ang mga kalkulasyon ng sizing at sourcing.

Haba ng Stroke at Panganib sa Pagbaluktot

Para sa mga long-stroke na cylinder sa ilalim ng compressive load, ang piston rod ay maaaring buckle (column failure) kung ang diameter ng rod ay maliit. Ginagamit ng mga inhinyero ang formula ng column ni Euler upang suriin ang mga limitasyon ng buckling, at karamihan sa mga manufacturer ay nagbibigay ng mga load-stroke chart na awtomatikong nagsasama ng isang safety factor na 3:1 hanggang 5:1 . Kapag hindi sapat ang karaniwang diameter ng baras, dapat na tukuyin ang mga oversize na rod options o external guide system.

Operating Temperature at Seal Material

Ang karaniwang mga seal ng NBR (nitrile) ay sumasaklaw sa mga temperatura ng pagpapatakbo mula sa -20°C hanggang 80°C . Para sa mataas na temperatura hanggang 200°C, ginagamit ang silicone o PTFE seal. Para sa mababang temperatura na kapaligiran (kasing lamig ng -40°C), ang espesyal na formulated polyurethane o low-temp nitrile compound ay available. Ang pagpili ng materyal ng seal ay naiimpluwensyahan din ng pagiging tugma ng media — halimbawa, kung ang silindro ay ginagamit sa isang kapaligiran sa pagpoproseso ng pagkain na may regular na paghuhugas gamit ang mga ahente ng panlinis, mga EPDM seal at mga stainless steel na katawan ang tamang detalye.

End-of-Stroke Cushioning

Sa mataas na bilis ng cycle, ang isang piston na umaabot sa dulo ng stroke nito nang walang cushioning ay lumilikha ng makabuluhang mekanikal na epekto, na nagbubunga ng ingay at nagpapabilis ng pagkasira sa mga panloob na bahagi. Ang mga adjustable pneumatic cushions ay nakakabit ng maliit na volume ng hangin malapit sa dulo ng stroke, na lumilikha ng progresibong deceleration. Ang wastong pagsasaayos ng mga unan ay maaaring mabawasan ang mga puwersa ng epekto sa pamamagitan ng 80% hanggang 95% kumpara sa mga uncushioned cylinder na tumatakbo sa parehong bilis at pagkarga.

Mga Salik sa Pagpapanatili na Nagpahaba ng Buhay ng Serbisyo ng Air Cylinder

Kahit na ang pinakamataas na kalidad na pneumatic cylinder ay mabibigo nang maaga kung ang sistemang pinapatakbo nito ay hindi maayos na pinananatili. Ang mga sumusunod na kadahilanan ay pinaka-kritikal.

Kalidad at Pagsala ng hangin

Ang kahalumigmigan at kontaminasyon ng particulate sa naka-compress na hangin ay ang mga pangunahing sanhi ng panloob na kaagnasan at pagkasira ng seal. Ang ISO 8573-1 Class 3 na kalidad ng hangin (mga particle ≤ 5 µm, pressure dew point ≤ 3°C, oil concentration ≤ 1 mg/m³) ay karaniwang tinatanggap bilang isang minimum na pamantayan para sa pneumatic cylinders. Ang paggamit ng tamang FRL (filter-regulator-lubricator) unit sa bawat circuit ay nagpapahaba ng seal life sa pamamagitan ng dalawa hanggang tatlong beses kumpara sa unfiltered, unlubricated system.

Mga Kasanayan sa Lubrication

Ang mga modernong pneumatic cylinder ay madalas na binibigyan ng pre-lubricated na may long-life grease at idinisenyo para sa non-lubricated air system. Ang pagdaragdag ng oil mist lubrication sa naturang mga cylinder ay maaaring aktwal na mag-flush out ng factory-applied grease at paikliin ang buhay ng serbisyo. Palaging kumpirmahin sa tagagawa kung ang air-line lubrication ay inirerekomenda o kontraindikado para sa isang partikular na modelo ng cylinder.

Rod Wiper at Panlabas na Kontaminasyon

Sa maalikabok o maruruming kapaligiran, ang mga debris na nakadikit sa piston rod ay ibinabalik sa cylinder sa bawat retract stroke, na nagsisilbing abrasive sa rod seal. Ang mga rod wiper seal - tinatawag ding scraper rings - ay isang karaniwang tampok sa karamihan ng mga pang-industriya na silindro ngunit dapat suriin at palitan bilang bahagi ng isang preventive maintenance schedule, karaniwang bawat 6 hanggang 12 buwan sa mga kapaligirang may mataas na kontaminasyon.

Paano Pumili ng Tamang Uri ng Pneumatic Cylinder

Ang pagpapaliit sa tamang uri ng silindro para sa isang naibigay na aplikasyon ay nagsasangkot ng pagtatrabaho sa pamamagitan ng isang direktang proseso ng pagpapasya batay sa mga kinakailangan sa pagganap.

1. Tukuyin ang uri ng paggalaw: Ang kinakailangang paggalaw ba ay linear, angular, o rotational? Ang linear na paggalaw ay tumuturo sa mga standard, rodless, compact, o guided cylinders. Ang angular na paggalaw ay tumuturo sa mga rotary actuator.
2. Tukuyin ang mga kinakailangan sa puwersa: Kalkulahin ang pagkarga kabilang ang friction, inertia, at anumang bahagi ng vertical gravity. Magdagdag ng safety factor na hindi bababa sa 1.5× at pumili ng diameter ng bore mula sa mga talahanayan ng puwersa ng tagagawa.
3. Itatag ang stroke: Kung maikli ang stroke at masikip ang espasyo, angkop ang isang compact cylinder. Kung ang stroke ay mahaba ngunit ang haba ng pag-install ay pinaghihigpitan, isang rodless o telescoping cylinder ay dapat isaalang-alang.
4. Suriin ang mga kondisyon sa kapaligiran: Ang sobrang temperatura, pagkakalantad sa kemikal, mga kinakailangan sa paghuhugas, at antas ng alikabok ay lahat ay nakakaimpluwensya sa materyal ng katawan, pagpili ng selyo, at mga detalye ng pagtatapos sa ibabaw.
5. Suriin ang cycle rate at duty cycle: Ang mga high-speed, high-cycle na application ay nangangailangan ng wastong cushioning, sapat na port sizing, at potensyal na thermally robust seal compound upang mahawakan ang init na nalilikha ng paulit-ulit na compression.
6. Suriin ang mga kinakailangan sa side-load at moment-load: Kung ang cylinder ay sasailalim sa off-axis forces, isang guided cylinder o external linear guide ay mahalaga upang maiwasan ang napaaga na rod seal at bushing wear.

Sa pamamagitan ng pagsunod sa structured na diskarte na ito, ang karamihan sa mga inhinyero ay maaaring kumpiyansa na tukuyin ang tamang pneumatic cylinder na uri at laki sa unang pagtatangka, pag-iwas sa magastos na muling pagdidisenyo at pagpapalit ng mga cycle sa susunod na bahagi ng proyekto.
