Ano ang isang Air Cylinder? Mga Uri, Gamit at Paano Sila Gumagana

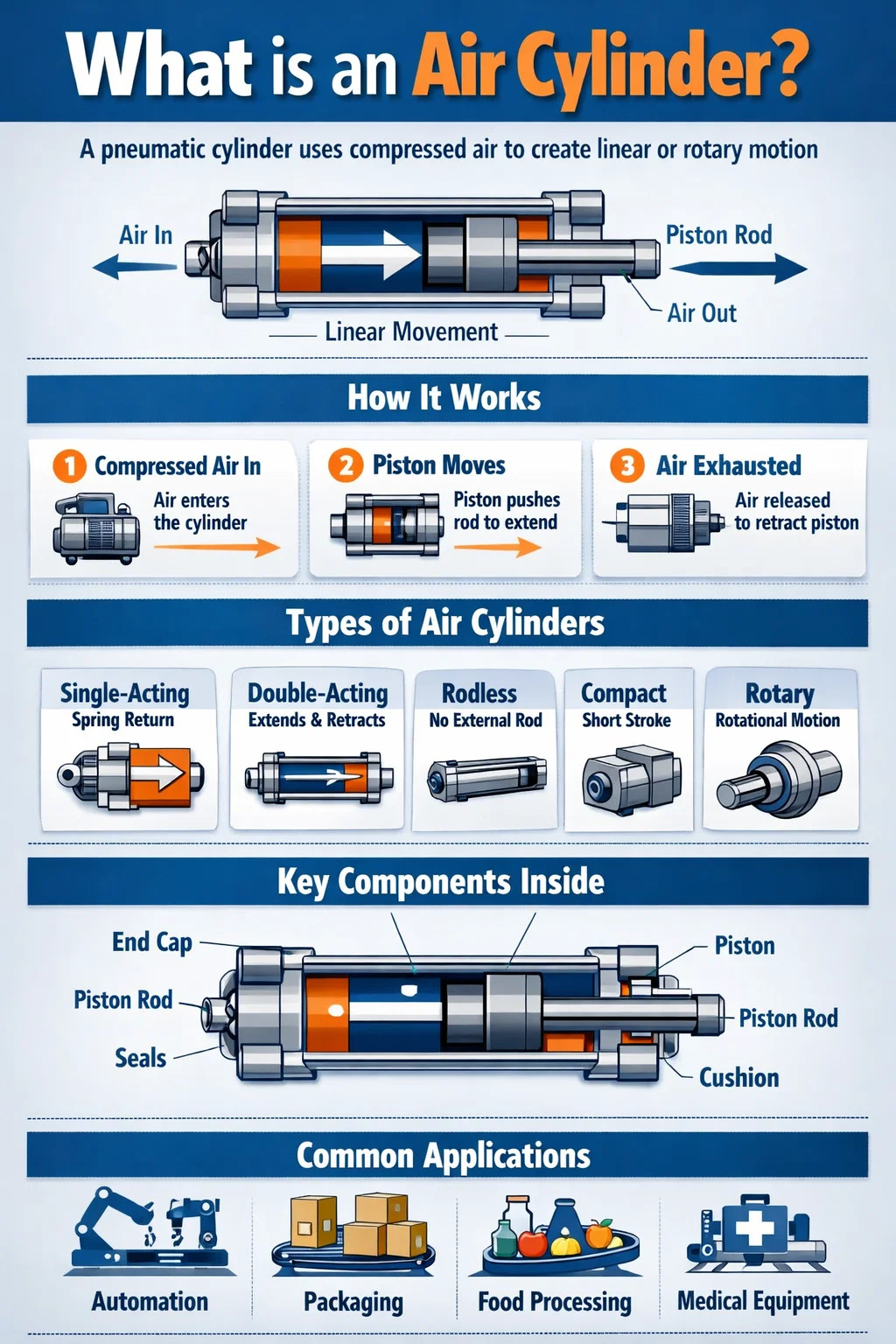

Ano ang isang Silindro ng hangin?

An silindro ng hangin — tinatawag ding pneumatic cylinder — ay isang mekanikal na aparato na gumagamit ng naka-compress na hangin upang makagawa ng linear o rotary na paggalaw at puwersa. Pinapalitan nito ang potensyal na enerhiya na nakaimbak sa may presyon ng hangin sa kinokontrol na gawaing mekanikal. Sa mas simpleng mga termino: itinutulak mo ang naka-compress na hangin, at ang silindro ay nagtulak ng isang bagay - isang clamp, isang press, isang balbula, isang pinto - na may isang tiyak, nauulit na dami ng puwersa.

Ang mga cylinder ng hangin ay kabilang sa mga pinaka-tinatanggap na ginagamit na mga actuator sa automation ng industriya. Lumilitaw ang mga ito sa mga linya ng pagpupulong, makinarya ng packaging, pagmamanupaktura ng sasakyan, pagproseso ng pagkain, kagamitang medikal, at hindi mabilang na iba pang mga sistema. Ang kanilang katanyagan ay nagmumula sa kumbinasyon ng pagiging simple, mababang gastos, mataas na bilis, at likas na kalinisan kumpara sa mga alternatibong haydroliko.

Ang karaniwang pneumatic cylinder ay binubuo ng cylindrical barrel, piston, piston rod, end caps, seal, at port para sa air entry at exit. Kapag naka-compress na hangin — karaniwang sa 60 hanggang 120 PSI (4 hanggang 8 bar) sa karamihan ng mga pang-industriyang setting — pumapasok sa isang gilid ng piston, lumilikha ito ng pressure differential na nagtutulak sa piston at sa nakakabit nitong baras sa isang direksyon. Ang pagpapakawala o pag-redirect ng hangin ay binabaligtad o binabawi ang paggalaw.

Ang pangunahing mekanismong ito ay nanatiling hindi nagbabago sa loob ng mahigit isang siglo, ngunit ang modernong pagmamanupaktura ay nagpino ng mga air cylinder upang gumana nang may mga tolerance na sinusukat sa micrometers, ang cycle lifetimes ay lumampas. 20 milyong stroke , at mga oras ng pagtugon na kasing bilis ng ilang millisecond.

Paano Gumagana ang Air Cylinder: Ang Pangunahing Mekanika

Ang pag-unawa kung paano gumagana ang isang pneumatic cylinder ay nangangailangan ng pagtingin sa presyon, lugar, at puwersa nang magkasama. Ang lakas ng output na ginagawa ng isang silindro ay tinutukoy ng isang tapat na formula:

Force (F) = Presyon (P) × Lugar (A)

Halimbawa, ang isang silindro na may diameter ng bore na 50 mm ay may piston area na humigit-kumulang 19.6 cm². Sa supply pressure na 6 bar (87 PSI), ito ay gumagawa ng isang teoretikal na puwersa ng pagtulak na halos 1,178 Newtons (mga 265 lbf) . Ang puwersa ng totoong mundo ay bahagyang mas mababa dahil sa friction at seal resistance, karaniwang nasa 80–90% ng theoretical value.

Hakbang-hakbang na Operasyon

1. Ang isang compressor ay bumubuo at nag-iimbak ng naka-compress na hangin sa isang tangke ng reservoir.
2. Ang directional control valve (karaniwang 4/2 o 5/2 valve) ang nagdidirekta ng hangin sa naaangkop na port sa cylinder.
3. Ang compressed air ay pumapasok sa cylinder chamber at itinutulak ang mukha ng piston.
4. Ang piston ay gumagalaw, na nagtutulak sa baras palabas (extension stroke).
5. Ang balbula ay lumilipat, nagpapadala ng hangin sa kabaligtaran at nauubos ang unang silid.
6. Ang piston ay umatras pabalik sa panimulang posisyon nito.

Ang bilis ay kinokontrol ng flow control valves (tinatawag ding needle valves o throttle valves), na naghihigpit sa kung gaano kabilis makapasok o maubos ang hangin mula sa cylinder chamber. Ang mga feature ng cushioning na nakapaloob sa mga end cap ay nagpapabagal sa piston malapit sa dulo ng stroke upang maiwasan ang pinsala sa epekto — isang mahalagang pagsasaalang-alang kapag mabigat ang mga load o mahaba ang mga stroke.

Mga Uri ng Air Cylinders at Ang mga Pagkakaiba Nito

Hindi lahat ng pneumatic cylinder ay pareho. Ang uri na pinili para sa anumang aplikasyon ay depende sa kinakailangang paggalaw, magagamit na espasyo, mga katangian ng pagkarga, at mga kondisyon sa kapaligiran. Narito ang mga pinakakaraniwang ginagamit na kategorya:

Single-Acting Cylinders

Ang isang single-acting cylinder ay gumagamit ng compressed air upang ilipat ang piston sa isang direksyon lamang. Ang paggalaw ng pagbabalik ay nagagawa ng isang panloob na tagsibol o isang panlabas na pagkarga (gravity, halimbawa). Ang mga cylinder na ito ay mayroon lamang isang air port. Ang mga ito ay mas simple, gumagamit ng mas kaunting hangin sa bawat cycle, at mainam para sa pag-clamping, pagtatatak, at paghawak ng mga application kung saan ang lakas ng pagtatrabaho ay kailangan lamang sa isang direksyon. Ang mga karaniwang sukat ng bore ay mula sa 8 mm hanggang 100 mm , na may mga haba ng stroke na karaniwang hanggang 200 mm dahil sa mga limitasyon sa tagsibol.

Doble-Acting Cylinders

Ang pinaka-tinatanggap na ginagamit na uri sa automation ng industriya. Ang isang double-acting cylinder ay gumagamit ng compressed air para sa parehong extension at retraction stroke. Dalawang air port — isa sa bawat panig ng piston — nagbibigay-daan sa independiyenteng kontrol sa bawat direksyon. Nagbibigay ito ng powered force sa magkabilang direksyon, na ginagawa itong angkop para sa pagtulak, paghila, pag-angat, pagpindot, at anumang application na nangangailangan ng aktibong kontrol sa return stroke. Ang mga sukat ng bore ay maaaring mula sa 6 mm hanggang mahigit 500 mm , at ang mga stroke ay maaaring umabot sa ilang metro sa mga espesyal na disenyo.

Mga Silindrong Walang Rod

Sa halip na isang kumbensyonal na piston rod na umaabot mula sa isang dulo, ang isang rodless cylinder ay nagpapadala ng paggalaw sa pamamagitan ng mekanikal o magnetic coupling sa labas ng cylinder barrel. Ang disenyo na ito ay nangangailangan ng halos kalahati ng haba ng pag-install ng isang conventional cylinder para sa parehong stroke, ginagawa itong mahalaga sa mga masikip na espasyo. Ang mga rodless cylinder ay karaniwan sa mga pick-and-place system, gantry automation, at slide table.

Mga Compact at Short-Stroke Cylinders

Tinatawag ding mga flat cylinder o pancake cylinder, ang mga ito ay idinisenyo para sa napakaikling mga stroke - madalas 1 mm hanggang 50 mm — sa mga limitadong espasyo. Ang kanilang low-profile form factor ay ginagawa silang paborito sa pagmamanupaktura ng electronics, paghawak ng PCB, at pagpupulong ng medikal na device kung saan ang espasyo ay nasa isang premium.

Mga Rotary Actuator

Habang iniuugnay ng karamihan sa mga tao ang mga air cylinder sa linear motion, ang mga rotary pneumatic actuator ay nagko-convert ng compressed air sa angular na paggalaw. Ginagamit ang mga ito upang paikutin ang mga balbula, mga bahagi ng posisyon, o mga talahanayan ng index ng drive. Ang mga karaniwang anggulo ng pag-ikot ay 90°, 180°, at 270° , kahit na mayroon ding mga tuluy-tuloy na bersyon ng pag-ikot.

Mga Tandem Cylinder

Dalawang cylinders na konektado sa serye na nagbabahagi ng parehong piston rod. Ang configuration na ito ay halos dinodoble ang lakas ng output nang hindi tinataasan ang diameter ng bore — kapaki-pakinabang kapag kailangan ng mataas na puwersa ngunit pinaghihigpitan ang diameter ng pag-install.

Mga Silindro ng Multi-Posisyon

Ang mga karaniwang cylinder ay nag-aalok ng dalawang posisyon: ganap na pinahaba at ganap na binawi. Pinagsasama ng mga multi-position (o multi-stage) cylinder ang dalawa o higit pang mga cylinder para makamit ang tatlo o apat na discrete na posisyon sa kahabaan ng stroke. Ito ay kapaki-pakinabang para sa pag-index, pagpoposisyon ng bahagi, at pagpapatakbo ng pagpupulong na nangangailangan ng maraming stop point na walang kontrol ng servo.

Mga Pangunahing Bahagi sa Loob ng Pneumatic Cylinder

Ang bawat air cylinder — anuman ang uri o laki — ay binuo mula sa ilang kritikal na bahagi. Ang pag-unawa sa mga bahaging ito ay nakakatulong kapag tinutukoy, pinapanatili, o nire-troubleshoot ang isang cylinder sa field.

• Barrel (Sylinder Tube): Ang pangunahing katawan na naglalaman ng piston at gumagabay sa paglalakbay nito. Karaniwang gawa sa aluminum alloy, stainless steel, o carbon steel tubing na may precision-honed na panloob na ibabaw. Ang pagkamagaspang sa ibabaw ay karaniwang pinapanatili sa Ra 0.4–0.8 µm upang mabawasan ang pagkasira ng seal.
• Piston: Ang bahaging hugis disc na naghihiwalay sa dalawang silid ng hangin sa loob ng bariles. Inililipat nito ang pneumatic pressure sa mekanikal na puwersa sa baras. Ang mga piston ay may dalang O-ring o lip seal upang maiwasan ang pagtagas ng hangin sa pagitan ng mga silid.
• Piston Rod: Isang precision-ground steel shaft (kadalasang chrome-plated o hard-anodized) na nakakabit sa piston at umaabot sa isa o magkabilang dulo ng takip. Ang diameter ng rod ay sukat upang labanan ang buckling sa ilalim ng compressive load - karaniwang ginagamit ang column buckling formula ni Euler para sa mas mahabang stroke.
• Mga End Caps (Head at Cap): Isara ang dalawang dulo ng bariles. Ang rod-side end cap (head) ay naglalaman ng rod seal at wiper seal. Maaaring kabilang sa blind-side end cap (cap) ang mga cushion valve at air port.
• Mga selyo: Marahil ang pinaka-mahalaga sa pagpapanatili ng mga bahagi. Pinipigilan ng mga seal ng piston ang pagtagas ng cross-chamber; pinipigilan ng mga rod seal ang panlabas na pagtagas; Ang mga wiper seal (tinatawag ding mga scraper seal) ay hindi kasama ang alikabok at mga kontaminant mula sa pagpasok. Kasama sa mga karaniwang seal na materyales ang NBR (nitrile), Polyurethane, PTFE, at Viton — bawat isa ay angkop sa iba't ibang hanay ng temperatura at media.
• Mga Cushion Valve: Mga adjustable na balbula ng karayom na nakapaloob sa mga takip ng dulo na kumukuha ng maliit na air pocket sa unahan ng piston malapit sa dulo ng stroke, na unti-unting nagpapababa nito. Kung walang cushioning, ang mga cylinder na tumatakbo sa mataas na bilis na may mabibigat na karga ay maaaring makabuo ng mga puwersa ng epekto na lumampas 10 kN , na nagdudulot ng maagang pagkasira o pagkasira ng istruktura.
• Rod Bearing (Bushing): Isang low-friction bearing surface sa head end cap na gumagabay sa rod at sumisipsip ng mga side load. Madalas na ginawa mula sa sintered bronze o IGUS-type na self-lubricating polymer.
• Mga Sensor ng Posisyon / Magnetic Switch: Maraming mga cylinder ang may kasamang panlabas na uka para sa mga mounting reed switch o Hall-effect sensor na nakakatuklas ng magnet na naka-embed sa piston. Nagbibigay ang mga ito ng feedback sa posisyon — ganap na pinahaba o ganap na binawi na mga signal — nang walang anumang pagtagos sa katawan ng silindro.

Mga Pangunahing Detalye na Dapat Maunawaan Kapag Pumipili ng Air Cylinder

Ang pagpili ng tamang pneumatic cylinder para sa isang application ay mas nuanced kaysa sa unang hitsura nito. Ang pagkakamali sa pagtutukoy ay maaaring magresulta sa hindi sapat na puwersa, napaaga na seal failure, rod buckling, o mahinang cycle time. Narito ang mga parameter na pinakamahalaga:

Bore Diameter

Ang panloob na diameter ng bariles. Ito ang pangunahing determinant ng lakas ng output. Ang mga karaniwang sukat ng bore ay sumusunod sa ISO 6432 (para sa mga diameter ng bore na 8–25 mm) at ISO 15552 (para sa 32–320 mm). Kasama sa mga karaniwang sukat ang 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, at 200 mm. Ang mas malaking bore ay nangangahulugan ng mas maraming puwersa sa parehong presyon ngunit mas maraming air consumption sa bawat cycle.

Haba ng Stroke

Ang kabuuang distansya ng paglalakbay ng piston rod mula sa ganap na binawi hanggang sa ganap na pinalawig. Ang mga karaniwang stroke ay kadalasang available sa 25 mm na mga palugit, kahit na karaniwan ang mga custom na haba. Ang mas mahabang stroke ay nagpapataas ng panganib ng rod buckling at nangangailangan ng pagsuri sa buckling load rating ng cylinder laban sa inilapat na compressive force.

Operating Presyon

Karamihan sa mga pang-industriyang pneumatic cylinder ay na-rate para sa 1 hanggang 10 bar (14.5 hanggang 145 PSI) presyon sa pagtatrabaho. Ang pinakakaraniwang supply ng hangin ng halaman ay 6-7 bar. Palaging kumpirmahin ang maximum operating pressure rating ng isang cylinder bago i-install — ang paglampas nito ay maaaring masira ang mga seal o ma-deform ang mga end cap.

Rod Diameter at Buckling Resistance

Para sa compression (push) load, ang baras ay dapat suriin kung may buckling, lalo na sa mahabang stroke. Ang ligtas na compressive load ay nakasalalay sa diameter ng baras, libreng buckling haba, at pagsasaayos ng mounting. Ang isang silindro na may 20 mm baras sa 800 mm na libreng haba ay maaari lamang ligtas na humawak 3–4 kN sa compression - makabuluhang mas mababa kaysa sa teoretikal na puwersa ng piston nito.

Operating Temperatura

Ang mga karaniwang cylinder na may mga NBR seal ay gumagana sa pagitan -20°C at 80°C . Para sa mas mataas na temperatura (hanggang sa 200°C), kinakailangan ang mga seal ng Viton o PTFE. Gumagamit ang mga variant ng food-grade at cleanroom ng mga espesyal na materyales at pang-ibabaw na paggamot upang matugunan ang mga pamantayan sa sanitary at kontaminasyon.

Estilo ng Pag-mount

Kung paano naka-mount ang isang silindro sa isang frame ng makina ay may malaking implikasyon para sa pamamahagi at pagkakahanay ng load. Ang mga karaniwang istilo ng pag-mount ay kinabibilangan ng:

• Paa/flange mount: Matibay, nakapirming pag-mount. Pinakamahusay para sa mga purong linear load na walang angular na pagkakaiba-iba.
• Clevis mount (pivot sa likuran): Nagbibigay-daan sa cylinder na mag-pivot, na tumanggap ng mga load na nagbabago ng anggulo sa panahon ng stroke.
• Trunnion mount: Mga pivot mula sa gilid, na angkop para sa mga heavy-duty na application na may makabuluhang angular na paggalaw.
• Mga attachment sa dulo ng baras: Ang mga spherical rod eyes o clevis rod ay nagtatapos sa dulo ay nagbibigay-daan sa angular alignment sa load connection point.

Kung Saan Ginagamit ang Mga Air Cylinder: Mga Real-World Application

Lumilitaw ang mga pneumatic cylinder sa halos lahat ng industriya na nagsasangkot ng awtomatikong paggalaw. Ang kanilang bilis, pagiging simple, at kalinisan (ang maubos na hangin ay hangin lamang, hindi langis) ang gumagawa sa kanila ng actuator na pinili sa hindi mabilang na mga kapaligiran.

Manufacturing at Assembly Automation

Sa mga automotive na halaman, ang mga pneumatic cylinder ay nagtutulak ng mga robotic welding fixture, part clamp, press-fit tool, at conveyor diverter. Ang isang solong linya ng pagpupulong ay maaaring maglaman ng daan-daang hanggang libu-libong mga air cylinder na tumatakbo sa mga rate ng cycle ng 30 hanggang 120 cycle kada minuto . Ang repeatability ng pneumatic positioning — na may hardstop end positions — ay ginagawa silang maaasahan para sa mataas na volume na produksyon.

Makinarya sa Packaging

Ang mga filling machine, capping head, label applicator, carton erectors, at case sealers ay nakadepende lahat sa pneumatic cylinders para sa mabilis, paulit-ulit na paggalaw. Ang bottling line na tumatakbo sa 600 bote kada minuto ay magpapaikot sa filling cylinder nito nang 10 beses bawat segundo — na maglalagay ng matinding pangangailangan sa seal life at valve response time.

Pagproseso ng Pagkain at Inumin

Ang mga silindro na hindi kinakalawang na asero na may mga seal na sumusunod sa FDA ay ginagamit sa paghahati ng karne, makinarya ng panaderya, pagpoproseso ng gatas, at pag-uuri ng gulay. Ang kakayahang maghugas ng kagamitan gamit ang tubig at mga ahente ng paglilinis nang hindi nasisira ang actuator ay isang kritikal na kalamangan sa mga alternatibong haydroliko sa kapaligirang ito.

Kagamitang Medikal at Parmasyutiko

Ang mga cylinder na katugma sa malinis na silid na gawa sa anodized na aluminyo o hindi kinakalawang na asero na may mga low-outgassing seal ay lumalabas sa mga tablet press machine, kagamitan sa pagpuno ng syringe, at diagnostic analyzer. Ang mga cylinder na ito ay dapat matugunan ang mahigpit na mga pamantayan sa kontaminasyon at madalas na gumagana naka-filter sa kalidad ng instrumento sa 0.01 µm .

Konstruksyon at Malakas na Kagamitan

Habang ang malalaking construction machinery ay pangunahing gumagamit ng hydraulic cylinders para sa kanilang superior force-to-size ratio, ang mga pneumatic cylinder ay lumilitaw sa air brakes para sa mga trak at tren, pneumatic hammers, riveting tool, at door operating mechanism. Ang naka-compress na hangin sa 8–10 bar ay maaaring makabuo ng mga puwersa ng pagpepreno na sapat upang mapahinto ang isang 40-tonne na articulated na trak nang mapagkakatiwalaan sa basa at maalikabok na mga kondisyon.

Pag-print at Paghawak ng Papel

Ang mga web offset press, sheet-fed press, at paper converting machine ay gumagamit ng mga pneumatic cylinder para sa nip roll adjustment, impression throw-on/off, ink fountain control, at gripper mechanism. Ang bilis ng pneumatic actuation ay tumutugma sa mataas na bilis ng pagpapatakbo ng mga makabagong pagpindot — ang ilan ay gumagana nang tapos na 15,000 sheet bawat oras .

Makinarya sa Agrikultura

Ang mga planter, sprayer, at harvesting equipment ay gumagamit ng air cylinders para sa seed metering shutoffs, spray boom folding, at tailgate control. Ang katatagan sa mga panlabas na kapaligiran na may alikabok, putik, at pagbabago ng temperatura mula -30°C sa imbakan ng taglamig hanggang 50°C sa pagpapatakbo sa field ng tag-init ay isang pangunahing kinakailangan para sa mga bahagi ng pneumatic na pang-agrikultura.

Air Cylinders vs. Hydraulic Cylinders vs. Electric Actuators

Kapag pumili ang mga inhinyero ng uri ng actuator, inihahambing nila ang mga pneumatic cylinder sa dalawang pangunahing alternatibo: mga hydraulic cylinder at electric actuator (servo o stepper-driven linear stages). Ang bawat teknolohiya ay may natatanging sweet spot.

Ang kahusayan ng enerhiya ng mga pneumatic system — madalas na binabanggit sa paligid 10–15% sa pangkalahatan kapag isinasaalang-alang ang kawalan ng kahusayan ng compressor, pagkalugi sa pamamahagi, at pagkalugi ng tambutso - ang kanilang pinakamahalagang kahinaan sa konteksto ng modernong pagmamanupaktura na may kamalayan sa enerhiya. Gayunpaman, ang mababang halaga ng yunit, pagiging maaasahan, at ang malawakang pagkakaroon ng imprastraktura ng naka-compress na hangin ng halaman ay patuloy na ginagawang praktikal na default ang mga pneumatic cylinder para sa high-speed, moderate-force na mga aplikasyon.

Ang mga electric actuator ay lalong nagiging mapagkumpitensya para sa mga application na nangangailangan ng tumpak na intermediate positioning, force control, o programmable motion profiles — mga kakayahan na hindi matutugma ng mga karaniwang pneumatic cylinder nang hindi nagdaragdag ng mga proporsyonal na balbula at feedback sensor, na makabuluhang nagpapataas ng pagiging kumplikado at gastos.

Ang Pneumatic Circuit: Paano Kumokonekta ang Mga Air Cylinder sa isang System

Ang isang air cylinder ay isang bahagi lamang ng isang pneumatic circuit. Upang gumana ng tama, kailangan nito ng maayos na disenyong sistema sa paligid nito. Ang pag-unawa sa mga sumusuportang bahagi ay mahalaga para sa sinumang tumutukoy o nagpapanatili ng mga pneumatic system.

Air Preparation Unit (FRL)

Kinokondisyon ng FRL unit — Filter, Regulator, Lubricator — ang compressed air bago ito umabot sa cylinder. Ang filter ay nag-aalis ng mga particulate at kahalumigmigan; itinatakda ng regulator ang presyon ng pagtatrabaho; ang lubricator (hindi gaanong ginagamit ngayon sa mga modernong self-lubricating seal) ay nagdaragdag ng pinong oil mist upang protektahan ang mga panloob na bahagi. Ang pagpapatakbo ng isang silindro na may marumi, basa, o hindi wastong presyon ng hangin ay ang pangunahing sanhi ng napaaga na pagkabigo ng selyo.

Mga Directional Control Valve

Mga directional valve na pinapatakbo ng solenoid — karaniwan 5/2 o 5/3 way na mga configuration — kontrolin kung aling port ng isang double-acting cylinder ang tumatanggap ng supply ng hangin at kung aling mga exhaust. Mga oras ng pagtugon ng 5–15 millisecond ay tipikal para sa mga karaniwang solenoid valve. Ang mga high-speed na application ay maaaring gumamit ng pilot-operated o poppet-type valve para sa mas mabilis na paglipat.

Mga Balbula sa Pagkontrol ng Daloy

Ang mga kontrol sa daloy ng metro-out ay ang karaniwang diskarte para sa regulasyon ng bilis sa mga pneumatic cylinder. Nililimitahan nila ang daloy ng tambutso na umaalis sa silindro, na lumilikha ng back-pressure na nagpapagaan at kumokontrol sa bilis ng piston. Ginagamit ang meter-in (paglilimita sa supply) sa mga partikular na sitwasyon ngunit maaaring magdulot ng hindi pare-parehong bilis na may iba't ibang pagkarga.

Mga Pressure Regulator at Safety Valve

Ang mga indibidwal na point-of-use regulator ay nagbibigay-daan sa iba't ibang mga cylinder sa parehong sistema na gumana sa iba't ibang mga pressure - halimbawa, isang banayad na puwersa ng pag-clamping sa isang marupok na bahagi sa tabi ng isang high-force pressing operation. Pinutol ng mga safety exhaust valve ang suplay ng hangin sa buong mga zone o makina sa mga sitwasyong pang-emergency na paghinto, na naglalabas ng nakaimbak na enerhiya nang ligtas.

Mga Karaniwang Problema sa Mga Air Cylinder at Paano I-diagnose ang mga Ito

Kahit na mahusay na tinukoy at wastong naka-install na mga pneumatic cylinder ay nakakaranas ng mga problema sa paglipas ng panahon. Ang pag-alam sa pinakakaraniwang mga mode ng pagkabigo ay nakakatipid ng oras ng diagnostic at pinipigilan ang hindi planadong downtime.

Paglabas ng hangin

Ang panlabas na pagtagas sa paligid ng piston rod o port fitting ay kadalasang nakikita sa pamamagitan ng tunog o sa pamamagitan ng paglalagay ng tubig na may sabon at pagmamasid sa mga bula. Ang panloob na pagtagas na lampas sa seal ng piston ay nagiging sanhi ng paggapang o pagkabigo ng cylinder na humawak sa posisyon sa ilalim ng pagkarga — maririnig habang tumatakas ang hangin sa exhaust port kapag inutusang humawak ang silindro. Ang pagpapalit ng selyo ay ang karaniwang pagkukumpuni; Ang mga kapalit na kit ay magagamit para sa karamihan ng mga ISO-standard na cylinder.

Mabagal o Pabagu-bagong Paggalaw

Ang mga matamlay na cylinder ay kadalasang sanhi ng pinaghihigpitang daloy mula sa isang naka-block na filter, maliit na laki ng tubing, isang bahagyang saradong kontrol ng daloy, o isang pagod o kontaminadong directional valve. Suriin ang presyon ng supply sa cylinder port (hindi lamang sa compressor) — ang makabuluhang pagbaba ng presyon sa mahabang pagtakbo ng tubing o maliit na kabit ay karaniwan sa mga halaman kung saan ang sistema ng pamamahagi ay lumago nang organiko sa paglipas ng mga taon.

Rod Scoring at Premature Seal Wear

Mga side load — mga puwersang inilapat patayo sa axis ng cylinder — nagpapabilis sa pagdadala ng baras at pagkasira ng selyo. Ang silindro ay idinisenyo para sa mga axial load lamang. Kung isasailalim ng application ang rod sa side loading, dapat magdagdag ng linear guide o external bearing para dalhin ang off-axis load. Ang kontaminadong hangin (mga partikulo o tubig) ay nagdudulot din ng nakasasakit na pagkasira sa loob ng bariles.

End-of-Stroke Banging at Epekto na Pinsala

Kapag ang isang silindro ay umabot sa dulo ng stroke nito at ang piston ay tumama sa dulo ng takip na may mataas na enerhiya, ito ay bumubuo ng mga shock wave, ingay, at mekanikal na stress. Ang pagsasaayos ng mga built-in na cushion valve (pagpapaikot ng karayom ​​sa pakanan upang madagdagan ang paghihigpit) ay ang unang hakbang. Kung ang silindro ay walang cushioning, ang mga panlabas na shock absorbers o adjustable deceleration control ay maaaring idagdag sa circuit.

Hindi Makagalaw ang Silindro

Ang isang silindro na hindi gumagalaw ay karaniwang tumuturo sa: walang suplay ng hangin (balbula na hindi lumilipat, nakaharang na linya, saradong isolator), na-seized na piston mula sa kaagnasan (karaniwan pagkatapos ng mahabang pag-iimbak nang walang lubrication), o isang sirang baras dahil sa labis na side load o sobrang presyon. Systematic checking — i-verify ang pressure sa port, kumpirmahin ang valve switching gamit ang solenoid indicator, pagkatapos ay siyasatin ang cylinder sa mekanikal na paraan — ihiwalay ang dahilan nang mabilis.

Pinakamahuhusay na Kasanayan sa Pagpapanatili para sa Mga Pneumatic Cylinder

Ang mga modernong air cylinder ay idinisenyo para sa minimal na pagpapanatili, ngunit ang "minimal" ay hindi katulad ng "zero." Ang isang structured preventive maintenance approach ay makabuluhang nagpapahaba ng buhay ng serbisyo.

• Panatilihing malinis at tuyo ang hangin: Alisin ang tubig mula sa tangke ng compressor at regular na i-filter. Mag-install ng refrigerated air dryer sa mga system sa mahalumigmig na kapaligiran. Isang pressure dew point ng 3°C o mas mababa sa silindro ay isang magandang target. Ang tubig sa naka-compress na hangin ay nagdudulot ng kaagnasan sa loob ng bariles at bumubukol ang mga elastomer seal.
• Suriin ang kondisyon ng baras linggu-linggo: Ang mga gasgas sa ibabaw ng chrome rod ay nakakasira sa rod seal sa bawat stroke. Alisin kaagad ang mga pinagmumulan ng mekanikal na pagkakadikit sa baras (weld spatter, hindi pagkakatugma ng mga fixture) at palitan ang mga scored rod bago sirain ang seal.
• Palitan ang mga seal nang maagap: Maraming halaman ang nagpapalit ng mga cylinder seal kit sa isang nakapirming agwat - karaniwang bawat isa 2 hanggang 3 taon sa high-cycle na kagamitan — sa halip na maghintay ng kabiguan. Ang hindi planadong downtime sa isang production line ay karaniwang nagkakahalaga ng higit sa isang seal kit at 30 minutong paggawa.
• Suriin ang mounting hardware: Ang vibration ay lumuwag sa mga bolts, clevis pin, at rod end locknuts. Ang isang lumuwag na pivot pin ay maaaring magbigay-daan sa isang silindro na tumagilid, na bumubuo ng mga side load na nagpapabilis sa pagkasira. Ang torque check mounting hardware quarterly sa high-cycle o high-vibration na kagamitan.
• Subaybayan ang creep o position drift: Ang isang double-acting cylinder na may hawak na static load ay hindi dapat maanod. Ang mabagal na pagbabago sa posisyon sa ilalim ng load ay nagpapahiwatig ng piston seal bypass — isang babalang senyales ng paparating na pagkabigo bago ito maging alalahanin sa kaligtasan o depekto sa kalidad.
• Panatilihin ang mga ekstrang cylinder o seal kit sa kamay: Para sa mga kritikal na silindro ng produksyon, ang pagkakaroon ng kumpletong ekstrang yunit sa istante ay nakakabawas sa MTTR (Mean Time to Repair) mula oras hanggang minuto. Ang mga standard na ISO cylinder mula sa mga stocked na distributor ay maaaring makuha nang mabilis, ngunit ang custom o espesyal na mga unit ay maaaring magkaroon ng mga lead time ng ilang linggo.

Mga Inobasyon at Trend sa Pneumatic Cylinder Technology

Habang ang pangunahing prinsipyo ng isang pneumatic cylinder ay hindi nagbago, ang mga tagagawa ay patuloy na pinipino at pinalawak ang teknolohiya sa makabuluhang paraan.

Pinagsamang Position Sensing at IO-Link

Ang mga sensor na katugma sa IO-Link na nilagyan ng mga karaniwang cylinder ay nagbibigay na ngayon ng tuluy-tuloy na feedback sa posisyon, mga diagnostic (bilang ng cycle, temperatura, oras ng pagpapatakbo), at parameterization sa isang two-wire na digital interface. Inililipat nito ang pneumatic cylinder mula sa isang "pipi" na actuator patungo sa isang matalinong bahagi ng isang arkitektura ng Industry 4.0, na nagpapagana ng predictive na pagpapanatili at malayuang pagsubaybay nang hindi nagdaragdag ng nakalaang mga kable.

Proporsyonal na Pneumatics

Ang mga proporsyonal na pressure at flow valve, kasama ng mga position transducers, ay nagbibigay-daan sa closed-loop force at position control ng air cylinders. Bagama't hindi tumutugma sa katumpakan ng servo electrics, ang mga sistemang ito ay maaaring makamit ang pagpoposisyon ng repeatability ng ±0.1 mm at controlled force application — mga kakayahan na dating limitado sa hydraulic o electric actuator. Ang gastos ay nananatiling mas mataas kaysa sa simpleng on/off pneumatics ngunit mas mababa kaysa sa full servo-electric system.

Pagbawi at Episyente ng Enerhiya

Mahal ang naka-compress na hangin — ang pagbuo ng 1 kW ng mekanikal na trabaho mula sa naka-compress na hangin ay karaniwang nagkakahalaga 7-8 beses pa kaysa sa parehong gawain mula sa isang de-koryenteng motor. Ito ay nagtulak sa pagbuo ng mga pressure-boost system, air-saving circuits na pumutol ng supply sa kalagitnaan ng stroke, at mga recovery system na kumukuha ng exhaust energy. Ang ilang mga tagagawa ay nag-uulat ng pagtitipid ng hangin na 30–50% sa mga naka-optimize na circuit.

Magaan at Mga Materyal na Lumalaban sa Kaagnasan

Ang high-strength anodized aluminum, fiber-reinforced polymers, at stainless steel cylinders ay nakakabawas ng timbang — mahalaga sa mga application kung saan ang cylinder ay naka-mount sa isang gumagalaw na bahagi — habang tinatatagal ang mga agresibong washdown na kemikal, salt spray, at outdoor exposure. Gumagamit ang mga medikal na grade cylinder ng electropolish na hindi kinakalawang na asero sa kabuuan upang maalis ang mga potensyal na mapagkukunan ng kontaminasyon.

Miniaturization

Ang mga pagsulong sa precision machining at seal na teknolohiya ay nagtulak sa pinakamababang magagamit na diameter ng bore ng produksyon na mga air cylinder sa 2.5 mm , na may mga stroke na kasing ikli ng 1 mm. Ang mga micro-cylinder na ito ay ginagamit sa mga medikal na diagnostic equipment, semiconductor handling, at micro-assembly application kung saan mahalaga ang bawat gramo at milimetro.
