Ano ang Ginagawa ng Air Cylinder? Mga Pag-andar, Uri at Paggamit

Ano ang Ginagawa ng Silindro ng hangin — Ang Maikling Sagot

An silindro ng hangin — tinatawag ding pneumatic cylinder — pinapalitan ang compressed air energy sa linear mechanical motion. Kapag ang naka-pressure na hangin ay pumasok sa isang gilid ng silindro, itinutulak nito ang isang piston kasama ang isang selyadong butas, na bumubuo ng isang kontroladong puwersa ng pagtulak o paghila. Ang puwersang iyon ay nagpapagalaw ng isang load, nag-clamp ng isang bahagi, nagbubuhat ng isang workpiece, nagpapaandar ng balbula, o nagsasagawa ng dose-dosenang iba pang mga mekanikal na gawain sa mga kapaligirang pang-industriya, sasakyan, at pagmamanupaktura.

Sa praktikal na mga termino: nagbibigay ka ng hangin sa isang nakatakdang presyon, at ang silindro ay naghahatid ng isang tumpak, nauulit na stroke. Karamihan sa mga karaniwang air cylinder ay gumagana sa pagitan ng 40 at 150 PSI (2.8 hanggang 10.3 bar) , na gumagawa ng mga puwersa na mula sa ilang mga newton sa mga miniature na silindro hanggang sa sampu-sampung libong mga newton sa malalaking mga yunit ng industriya. Ang isang 100 mm bore cylinder sa 6 bar, halimbawa, ay gumagawa ng humigit-kumulang 4,712 N (mga 1,060 lbf) ng thrust — sapat na para i-press-fit ang isang bearing, tatakan ang isang label, o isulong ang conveyor gate sa loob ng isang segundo.

Ang pangunahing bentahe sa hydraulic o electric actuator ay ang pagiging simple: ang hangin ay malinis, compressible, at available sa halos lahat ng pabrika. Ang mga pneumatic actuator ay hindi nangangailangan ng mga linya ng pagbabalik para sa likido, hindi bumubuo ng init mula sa mga motor, at maaaring i-cycle ng milyun-milyong beses nang walang makabuluhang pagkasira kapag maayos na pinananatili.

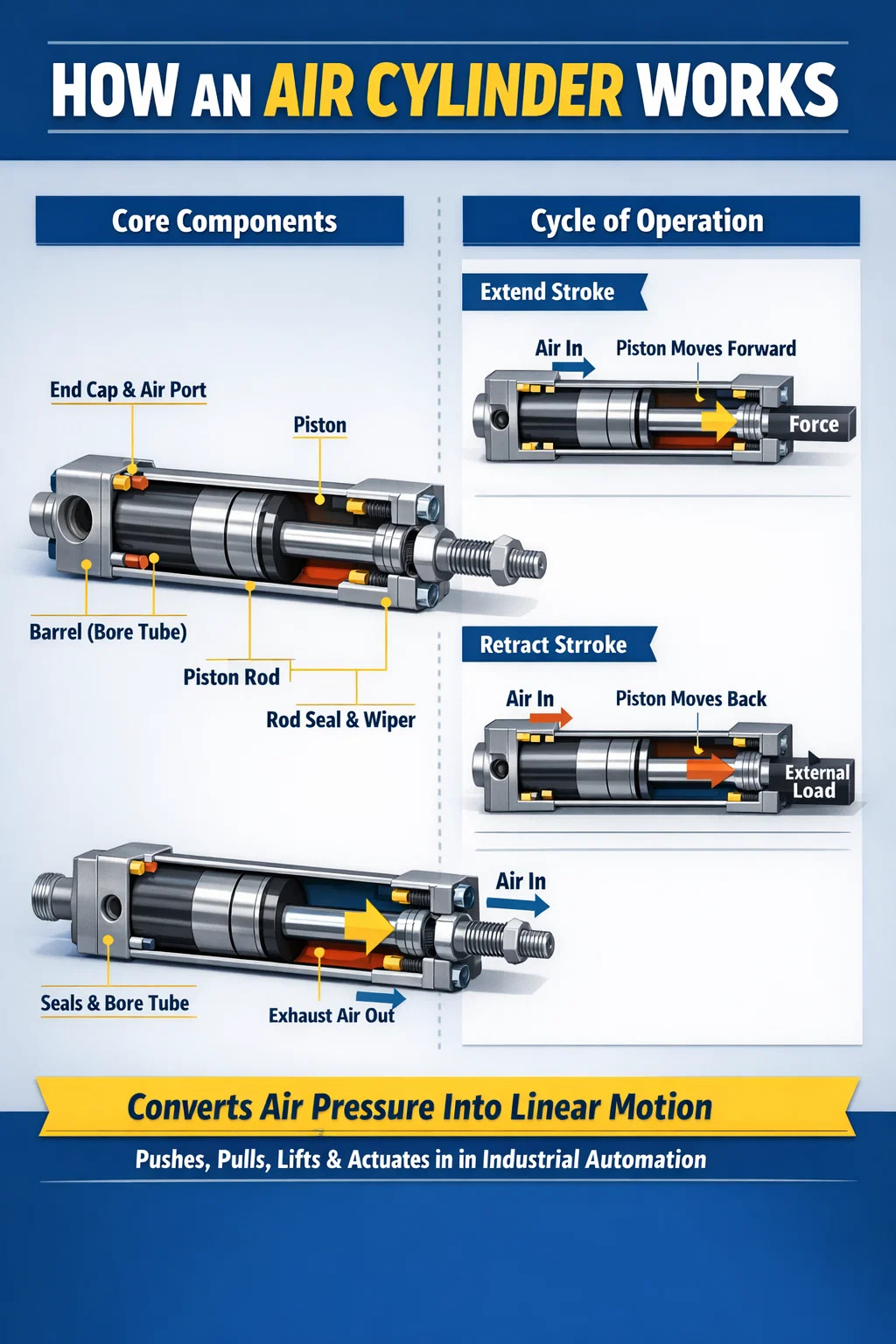

Paano Gumagana ang isang Air Cylinder sa Panloob

Ang pag-unawa sa panloob na mekanika ay nakakatulong kapag pumipili, nagpapalaki, o nag-troubleshoot ng pneumatic cylinder. Ang bawat air cylinder ay nagbabahagi ng parehong pangunahing arkitektura, kahit na ang panlabas na hugis ay nag-iiba.

Mga Pangunahing Bahagi

• Barrel (bore tube): Ang cylindrical na pabahay, karaniwang gawa sa aluminum alloy, stainless steel, o hard-anodized na aluminyo. Direktang tinutukoy ng diameter ng bore ang output force.
• Piston: Isang disc na dumudulas sa loob ng bore, na tinatakan ng mga O-ring o mga lip seal upang maiwasan ang pag-bypass ng hangin.
• Piston rod: Isang tumigas, chrome-plated steel rod na nakakabit sa piston, na nagpapadala ng puwersa sa panlabas na pagkarga.
• Mga takip ng pagtatapos (mga ulo): I-seal ang magkabilang dulo ng barrel at maglaman ng air inlet/outlet port.
• Rod seal at wiper: Pigilan ang pagtagas ng hangin sa kahabaan ng baras at panatilihin ang mga kontaminant sa labas ng butas.
• Mga tagapag-ayos ng unan: Opsyonal na mga balbula ng karayom na nakapaloob sa mga takip ng dulo na nagpapabagal sa piston malapit sa dulo ng stroke, na nagpapababa ng ingay at pagkasira ng epekto.

Ang Ikot ng Paggalaw

Kapag bumukas ang solenoid valve, dumadaloy ang compressed air sa cap-end port ng cylinder. Ang presyon ng hangin ay nabubuo laban sa mukha ng piston. Ang puwersa ay katumbas ng presyon na pinarami ng epektibong lugar ng piston (F = P × A) . Habang nalalampasan ng puwersa ang friction at load resistance, umuusad ang piston — pinahaba ang baras. Upang bawiin, ang balbula ay lumipat: ang hangin ay pumapasok sa rod-end port, ang presyon ay kumikilos sa annular area ng piston (buong lugar minus rod cross-section), at ang baras ay humihila pabalik. Lumalabas ang naubos na hangin sa pamamagitan ng muffler para mabawasan ang ingay.

Ang kumpletong cycle na ito — pahabain at bawiin — ay maaaring mangyari sa mga fraction ng isang segundo. Ang mga high-speed pneumatic cylinder na ginagamit sa mga linya ng packaging ay karaniwang kumukumpleto ng 5 hanggang 10 buong cycle bawat segundo. Sa robotic pick-and-place na mga cell, ang mga oras ng pag-ikot na 200 hanggang 300 millisecond bawat stroke ay karaniwan.

Mga Uri ng Air Cylinder at Ano ang Ginagawa ng Bawat Isa

Hindi lahat ng pneumatic cylinder ay gumaganap ng parehong function o angkop sa bawat aplikasyon. Tinutukoy ng disenyo ng silindro kung paano ito gumagalaw, kung gaano kalaki ang puwersa nito, at sa anong direksyon ito kumikilos. Nasa ibaba ang isang breakdown ng mga pinakakaraniwang uri.

Single-Acting vs. Double-Acting: Alin ang Mas Mabisa?

Ang single-acting pneumatic cylinders ay gumagamit ng air pressure sa isang direksyon lamang; ibinabalik ng bumalik na bukal ang tungkod. Kinukonsumo nila ang halos kalahati ng hangin ng mga double-acting unit, na ginagawang kaakit-akit para sa mga simpleng gawain sa pag-clamping kung saan ang extend stroke lang ang nangangailangan ng kapangyarihan. Gayunpaman, ang spring ay tumatagal ng panloob na espasyo, binabawasan ang epektibong haba ng stroke ng 10-20%, at ang puwersa ng spring ay gumagana laban sa piston sa extension - nagpapababa ng lakas ng net output.

Ang double-acting air cylinders ay gumagamit ng compressed air para sa parehong pagpapahaba at pag-urong ng mga stroke. Ito ang pinakakaraniwang uri sa automation ng industriya , accounting para sa karamihan ng pneumatic actuator installation sa buong mundo. Naghahatid sila ng ganap na nakokontrol na puwersa sa parehong direksyon, nagbibigay-daan sa tumpak na kontrol ng bilis na may mga paghihigpit sa daloy sa bawat port, at walang spring rate na isasaalang-alang sa mga kalkulasyon ng puwersa.

Kung Saan Ginagamit ang Mga Air Cylinder — Mga Real-World Application

Lumilitaw ang mga pneumatic cylinder sa halos lahat ng sektor ng pagmamanupaktura at maraming lugar ng pang-araw-araw na imprastraktura. Ang kanilang bilis, kalinisan, at pagiging epektibo sa gastos ay ginagawa silang nangingibabaw na linear actuator sa light-to-medium force na mga application.

Mga Linya ng Paggawa at Pagpupulong

Ito ang pinakamalaking solong lugar ng aplikasyon para sa mga cylinder ng hangin. Sa mga linya ng pagpupulong ng sasakyan, ang mga pneumatic actuator ay nagsasagawa ng mga gawain kabilang ang paglipat ng bahagi, pag-clamping ng bahagi habang hinang, pagpindot sa bisagra ng pinto, at pagpoposisyon ng screwdriving fixture. Ang isang solong sasakyan na body-in-white assembly station ay maaaring gumamit ng 50 hanggang 200 indibidwal na pneumatic cylinder na gumagana sa mga naka-synchronize na pagkakasunud-sunod. Ang mga sukat ng bore ay karaniwang mula 32 mm hanggang 125 mm, na may mga stroke mula 25 mm hanggang 400 mm depende sa gawain.

Pagproseso ng Pagkain at Inumin

Ang pagpoproseso ng pagkain ay nangangailangan ng mga actuator na maaaring hugasan ng mga ahente ng paglilinis at lumalaban sa kontaminasyon. Ang mga hindi kinakalawang na asero na air cylinder na may mga seal na sumusunod sa FDA at walang panlabas na lubrication port ay pamantayan sa mga planta ng bottling, mga panaderya, at mga pasilidad sa pagproseso ng karne. Ang mga cylinder ng hangin dito ay nag-uuri ng mga produkto sa mga conveyor, nagpapaandar ng mga filling nozzle, at nagpapatakbo ng makinarya sa pag-package — pagkumpleto ng libu-libong mga cycle bawat oras sa mga kapaligiran na may mataas na kahalumigmigan.

Makinarya sa Packaging

Ang mga cartoning machine, form-fill-seal machine, at case erectors ay lubos na umaasa sa pneumatic cylinders para sa flap folding, product pushing, at box forming. Ang mataas na cycle rate - ang ilang mga linya ng packaging ay tumatakbo sa 400 hanggang 600 pack bawat minuto — hinihingi ang mga actuator na may malapit-instant na tugon at mahabang buhay ng serbisyo. Ang mga compact profile cylinders (ISO 21287 series) ay partikular na karaniwan dito, na nakakatipid ng espasyo sa mga masikip na frame ng makina.

Paghawak at Paghahatid ng Materyal

Ang mga air cylinder ay naglilihis ng mga produkto sa mga conveyor junction, nagtataas at nagpapababa ng mga stop gate, at nagpapakilos ng mga pallet lift sa mga operasyon ng warehousing. Ang mga rodless pneumatic cylinder ay lalong mahalaga sa mga setting na ito dahil nagbibigay ang mga ito ng mahahabang stroke — hanggang 6,000 mm sa ilang mga modelo ng catalog — nang walang space penalty ng isang extended rod.

Kagamitan sa Serbisyong Automotive

Ang mga lift ng sasakyan, mga nagpapalit ng gulong, at mga brake lathe ay umaasa lahat sa mga pneumatic actuator. Pinagsasama ng mga air-over-oil system sa mga body shop ang bilis ng pneumatics sa incompressibility ng hydraulics, gamit ang isang air cylinder upang itulak ang hydraulic fluid para sa mga tumpak na operasyon ng pagpindot — paglalapat ng hanggang 20 toneladang puwersa mula sa isang supply ng hangin sa tindahan.

Medikal at Laboratory Equipment

Ang mga miniature air cylinder na may mga butas na kasing liit ng 6 mm ay ginagamit sa diagnostic equipment, sample handling robot, at hospital bed. Gumagamit ang mga cylinder na ito ng malinis na tuyong hangin o nitrogen, na ginagawa itong tugma sa mga sterile na kapaligiran. Ang kanilang mababang timbang at walang vibration na operasyon ay kritikal sa precision lab instrumentation.

Konstruksyon at Malakas na Kagamitan

Bagama't mas madalas na gumagamit ng mga hydraulic cylinder ang mabibigat na makinarya para sa kanilang mas mataas na density ng puwersa, lumilitaw pa rin ang mga pneumatic cylinder sa mga air braking system, actuation ng pinto sa mga bus at tren, at pneumatic jack hammers. Ang mga telescoping air cylinder ay nagtataas ng mga dump truck na kama at nagpapatakbo ng mga platform hoist kung saan hindi kinakailangan ang eksaktong intermediate positioning.

Paano Kalkulahin ang Puwersa na Nagagawa ng isang Air Cylinder

Ang wastong pag-size ng pneumatic cylinder ay nangangailangan ng pagkalkula ng dalawang halaga ng puwersa: ang extend force (kumikilos sa buong piston face) at ang retract force (kumikilos sa annular area ng piston, na binabawasan ng rod cross-section).

Extend Force Formula

F_extend = P × (π/4) × D²

Kung saan ang P ay supply pressure sa Pascals (1 bar = 100,000 Pa) at ang D ay bore diameter sa metro.

Bawiin ang Force Formula

F_retract = P × (π/4) × (D² − d²)

Kung saan ang d ay ang diameter ng baras. Para sa 63 mm bore cylinder na may 20 mm rod na tumatakbo sa 6 bar:

• Extend force: 600,000 × (π/4) × 0.063² ≈ 1,870 N
• Puwersa ng pag-urong: 600,000 × (π/4) × (0.063² − 0.020²) ≈ 1,681 N

Sa pagsasagawa, ang aktwal na puwersa ng output ay 10–20% na mas mababa kaysa sa teoretikal dahil sa seal friction at back-pressure sa linya ng tambutso. Karaniwang nag-aaplay ang mga inhinyero ng efficiency factor na 0.8 hanggang 0.9 kapag kinakalkula ang epektibong cylinder force para sa load sizing.

Palaging pumili ng isang silindro na nagbibigay hindi bababa sa 25-50% na mas teoretikal na puwersa kaysa sa kinakailangang pagkarga upang matiyak ang maaasahang actuation sa buong saklaw ng pagpapatakbo ng presyon at temperatura.

Air Cylinder vs. Hydraulic Cylinder vs. Electric Actuator

Ang pagpili sa pagitan ng pneumatic, hydraulic, at electric linear actuator ay depende sa mga kinakailangan sa puwersa, mga pangangailangan sa katumpakan, duty cycle, at mga kondisyon sa kapaligiran. Ang bawat teknolohiya ay mahusay sa iba't ibang mga sitwasyon.

Ang takeaway: panalo ang mga air cylinder sa bilis, simple, at upfront cost . Ang mga hydraulic cylinder ay nangingibabaw kung saan ang napakalaking puwersa ay kinakailangan sa isang compact na pakete. Nangunguna ang mga electric actuator kapag mahalaga ang katumpakan ng pagpoposisyon ng mid-stroke o pagbawi ng enerhiya. Maraming mga modernong pabrika ang gumagamit ng lahat ng tatlong teknolohiya sa parehong pasilidad, bawat isa ay tumutugma sa gawaing pinakamainam nitong pinangangasiwaan.

Mga Pangunahing Detalye na Dapat Maunawaan Kapag Pumipili ng Pneumatic Cylinder

Ang pagbili ng maling cylinder — kahit na medyo maliit ang laki — ay maaaring humantong sa mga nabigong cycle, napaaga na pagkasira ng seal, machine downtime, at magastos na pagkalugi sa produksyon. Ang pag-unawa sa mga sumusunod na detalye ay pumipigil sa karamihan ng mga error sa pagpili.

Bore Diameter

Ang bore ay ang panloob na diameter ng cylinder barrel at ang pangunahing determinant ng output force. Ang mga karaniwang sukat ng bore ay sumusunod sa serye ng ISO 15552 o NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, at 320 mm ay karaniwang mga pagtaas. Ang pagdodoble sa bore ay nagpapalipat-lipat ng puwersa sa parehong presyon, dahil ang puwersa ng kaliskis ay may lawak (A = πD²/4).

Haba ng Stroke

Ang stroke ay ang kabuuang distansya ng piston rod sa pagitan ng ganap na binawi at ganap na pinalawig. Ang mas mahabang stroke ay nagpapataas ng panganib ng rod buckling sa ilalim ng compressive load. Karamihan sa mga manufacturer ay nagbibigay ng column strength chart para matukoy ang maximum na pinapayagang thrust load para sa isang stroke at rod diameter. Para sa mga stroke na lumalampas sa humigit-kumulang 10 beses ang diameter ng bore, kailangan ang mga guided cylinder o panlabas na suporta.

Saklaw ng Operating Pressure

Karamihan sa mga pneumatic cylinder ay na-rate para sa 1 hanggang 10 bar (14.5 hanggang 145 PSI). Ang pinakamababang presyon sa pagpapatakbo — karaniwang 1 hanggang 2 bar — ay kritikal: ang mga cylinder na may sukat upang gumana sa 4 na bar ay maaaring tumigil o umikot nang mali kung bumaba ang presyon ng hangin ng halaman sa panahon ng pinakamataas na pangangailangan. Palaging i-verify ang regulated minimum pressure ng air supply sa cylinder inlet, hindi lang sa compressor output.

Estilo ng Pag-mount

Tinutukoy ng pag-mount kung paano nagpapadala ng puwersa ang cylinder sa frame ng makina at kung paano nito pinangangasiwaan ang misalignment. Ang mga karaniwang istilo ng pag-mount ay kinabibilangan ng:

• Foot mount (FB): Bolts sa isang patag na ibabaw; matibay, mabuti para sa purong axial load.
• Flange mount (FA/FF): Bolted sa takip o baras dulo; napakahigpit, mataas na kapasidad ng pagkarga.
• Clevis mount (CB/CA): Pinapayagan ang silindro na mag-pivot; kailangan kapag ang load path ay may angular na paggalaw.
• Trunnion mount (MT): Mga pivot sa isang gitnang pin; ginagamit sa mga pagpindot at mga mekanismo ng linkage.

Ang mga rigid mount (foot at flange) ay dapat lamang gamitin kapag ang load ay ganap na nakahanay sa rod axis. Ang anumang angular na misalignment na may matibay na mount ay lumilikha ng side loading sa piston rod, na nagpapabilis sa pagkasira ng rod seal at posibleng baluktot ang rod sa paglipas ng panahon.

Cushioning

Kapag naabot ng piston ang end-of-stroke sa mataas na bilis, naaapektuhan nito ang end cap. Nang walang cushioning, lumilikha ito ng mga shock load na pumipinsala sa cylinder, frame ng makina, at anumang nakakabit na tooling. Ang mga built-in na cushion adjuster ay nakakabit ng isang bulsa ng hangin sa unahan ng piston malapit sa end-of-stroke, na lumilikha ng pneumatic dashpot effect. Sa mga bilis ng piston na higit sa 300 mm/s, ang cushioning ay dapat ituring na pamantayan sa halip na opsyonal.

Materyal ng Seal at Rating ng Temperatura

Ang karaniwang mga seal ng NBR (nitrile) ay sumasaklaw sa −20°C hanggang 80°C at sapat ito para sa karamihan sa mga kapaligiran ng pabrika. Ang mga application na may mataas na temperatura (paint ovens, foundries) ay nangangailangan ng FKM (Viton) seal na na-rate sa 200°C. Ang mababang temperatura o mga application na ligtas sa pagkain ay maaaring tumawag para sa mga EPDM seal o PTFE-coated na mga bahagi. Ang paggamit ng maling materyal ng selyo ay isang madalas na sanhi ng napaaga na pagkabigo ng silindro.

Mga Karaniwang Problema sa Mga Air Cylinder at Paano Aayusin ang mga Ito

Kahit na ang mga mahusay na napiling pneumatic cylinder ay nagkakaroon ng mga pagkakamali sa paglipas ng panahon. Ang maagang pagkilala sa mga sintomas ay nakakatipid ng makabuluhang downtime at mga gastos sa pagkumpuni.

Pag-anod ng Silindro o Pagkabigo sa Paghawak sa Posisyon

Kung ang isang naka-load na silindro ay dahan-dahang nag-drift mula sa pinahabang posisyon nito kapag nagsara ang balbula, ang piston seal ay tumatagas ng hangin lampas sa mukha ng piston. Ito ay isa sa mga pinaka-karaniwang air cylinder failure mode . Ang pag-aayos ay kinabibilangan ng pagpapalit ng piston O-rings o lip seal. Bago gawin ito, suriin kung ang silindro ay pinaandar na sa itaas ng na-rate na presyon nito, na nagpapabilis sa pag-seal extrusion sa mga clearance gaps.

Panlabas na Air Leaks sa Rod

Ang sumisitsit na tunog o nakikitang daloy ng hangin sa paligid ng rod seal ay nagpapahiwatig ng pagkasira ng rod seal o pagkasira ng ibabaw ng rod. Maaaring bumuo ng mga corrosion pit o scoring ang mga rod na may chrome plate kung nabigo ang wiper seal at pinapayagang makapasok ang mga contaminant. Ang isang pitted rod ay mabilis na pumuputol sa mga bagong seal - ang baras mismo ay dapat suriin at madalas na palitan. Sa malupit na kapaligiran, isaalang-alang ang mga stainless steel rod na may ceramic coating para sa mas mahabang buhay ng serbisyo.

Mabagal o Matamlay na Stroke

Kung nakumpleto ng isang cylinder ang stroke nito nang mas mabagal kaysa sa inaasahan, suriin sa ganitong pagkakasunud-sunod: supply pressure sa cylinder port (kumpirmahin na walang pressure drop sa mga linya), flow control valves (maaaring masyadong mahigpit na itakda), airline filter bowl (barado ang filter na binabawasan ang daloy), at cylinder bore (internal corrosion o contamination ay nagpapataas ng seal friction). Ang bahagyang saradong kontrol sa daloy ng tambutso ay ang nag-iisang pinakakaraniwang sanhi ng mabagal na extension sa mga pag-install sa field.

Ang Silindro ay Hindi Magpapahaba sa ilalim ng Pagkarga

Kapag ang isang silindro ay malayang gumagalaw nang walang load ngunit natigil sa ilalim ng application load, ang laki ng butas ay hindi sapat para sa kinakailangang puwersa. Recalculate gamit ang F = P × A, accounting para sa friction at back-pressure. Ang solusyon ay alinman sa dagdagan ang laki ng bore, dagdagan ang presyon ng suplay (sa loob ng mga ligtas na limitasyon), o bawasan ang demand ng load. Huwag kailanman basta-basta magpapataas ng presyon na lampas sa na-rate na maximum ng cylinder — nakakasira ito ng mga seal at maaaring masira ang mga takip ng dulo.

Premature Seal Wear

Ang mga seal na nangangailangan ng palitan pagkatapos lamang ng ilang buwan ng serbisyo — sa halip na ang inaasahang milyun-milyong cycle — ay kadalasang nabigo sa isa sa tatlong dahilan: kontaminadong suplay ng hangin (mga nakasasakit na particle na tumatama sa bore at seal), side loading sa rod (mula sa misalignment), o hindi sapat na lubrication. Gumamit ng FRL (filter-regulator-lubricator) unit sa bawat pneumatic supply line. Para sa mga cylinder na walang langis na may mga PTFE seal, tiyaking malinis at tuyo ang hangin sa halip na magdagdag ng mist lubricant, na nagpapababa sa PTFE.

Paano Palawigin ang Buhay ng Serbisyo ng Air Cylinder

Ang isang well-maintained air cylinder sa isang malinis na pang-industriya na kapaligiran ay dapat tumagal 50 hanggang 100 milyong cycle bago kailangan ng palitan ng seal kit. Ang pag-abot sa buhay ng serbisyo ay nangangailangan ng pansin sa buong pneumatic circuit, hindi lamang sa silindro mismo.

• I-filter ang hangin sa 5 microns o mas mahusay. Ang kontaminasyon ng particulate ay ang nangungunang sanhi ng pinabilis na pagkasira ng bore at seal. Ang isang 40-micron standard na filter ay hindi sapat para sa cylinder protection.
• I-regulate ang supply pressure sa pinakamababang epektibong antas. Ang pagtakbo sa 6 na bar kapag naabot ng 4 na bar ang kinakailangang puwersa ay nag-aaksaya ng enerhiya at nagpapataas ng seal stress. Bawat 1 bar ng sobrang presyon ay binabawasan ang buhay ng seal nang masusukat.
• Mag-install ng cushioning sa lahat ng high-speed na application. Ang end-of-stroke impact na walang cushion ay maaaring makabuo ng agarang shock forces ng 5 hanggang 10 beses sa operating force, cracking end caps at deforming pistons.
• Ihanay ang cylinder rod nang tumpak sa landas ng pagkarga. Kahit na ang 1–2 degrees ng angular misalignment ay lumilikha ng tuloy-tuloy na side loading na nagsusuot ng mga rod seal nang 3 hanggang 5 beses na mas mabilis kaysa sa isang maayos na nakahanay na pag-install.
• Gumamit ng dryer o aftercooler sa output ng compressor. Ang condensed na tubig sa linya ng hangin ay nagdudulot ng panloob na kaagnasan ng mga hindi pinahiran na aluminum bores at nagpapababa ng mga lubricant film sa mga seal.
• Mag-iskedyul ng pana-panahong inspeksyon ng kondisyon ng baras. Biswal na suriin ang baras para sa pitting, pagmamarka, o kaagnasan tuwing tatlo hanggang anim na buwan sa mga normal na kapaligiran, buwan-buwan sa malupit na mga kondisyon.

Mga Pamantayan ng ISO na Namamahala sa Mga Silindro ng Hangin

Tinitiyak ng standardization na ang mga cylinder mula sa iba't ibang mga tagagawa ay may sukat na mapapalitan, na ginagawang diretso ang pagpapalit at multi-source na pagkuha. Ang mga pangunahing pamantayan ay:

• ISO 15552: Ang pangunahing internasyonal na pamantayan para sa round at square profile pneumatic cylinders (ang dating ISO 6431 at VDMA 24562). Tinutukoy ang mga laki ng bore, port thread, mounting dimensions, at rod end thread. Ito ang pamantayan para sa karamihan ng mga daluyan at malalaking pang-industriya na silindro sa buong mundo.
• ISO 21287: Mga compact na cylinder na may limitadong mounting space na kinakailangan. Karaniwan sa packaging at makinarya ng pagkain kung saan masikip ang mga sobre ng makina.
• ISO 6432: Miniature cylinders mula 8 hanggang 25 mm bore, ginagamit sa instrumentation at light assembly tasks.
• NFPA T3.6.7: Ang pamantayang North American (NFPA) na namamahala sa mga tie-rod cylinder na karaniwan sa makinarya sa industriya ng North America. Iba ang laki ng bore at mounting pattern sa ISO 15552, kaya kumpirmahin ang naaangkop na pamantayan bago bumili ng kapalit.

Ang pagtukoy sa isang ISO-standard na air cylinder ay nangangahulugan na ang anumang produkto na sumusunod sa manufacturer ay papasok bilang isang drop-in na kapalit — isang malaking kalamangan sa mga pandaigdigang supply chain kung saan ang mga ginustong brand ay maaaring magkaroon ng mahabang oras ng lead.
