CTM/CTX I Series Integrated Vacuum Generator Mga Supplier

Bahay / Mga produkto / Mga Bahagi ng Vacuum / Pinagsamang Vacuum Generator / CTM/CTX I Series Integrated Vacuum Generator

CTM/CTX I Series Integrated Vacuum Generator CTM/CTX I Series Integrated Vacuum Generator
  • CTM/CTX I Series Integrated Vacuum Generator
  • CTM/CTX I Series Integrated Vacuum Generator
Pinagsamang Vacuum Generator

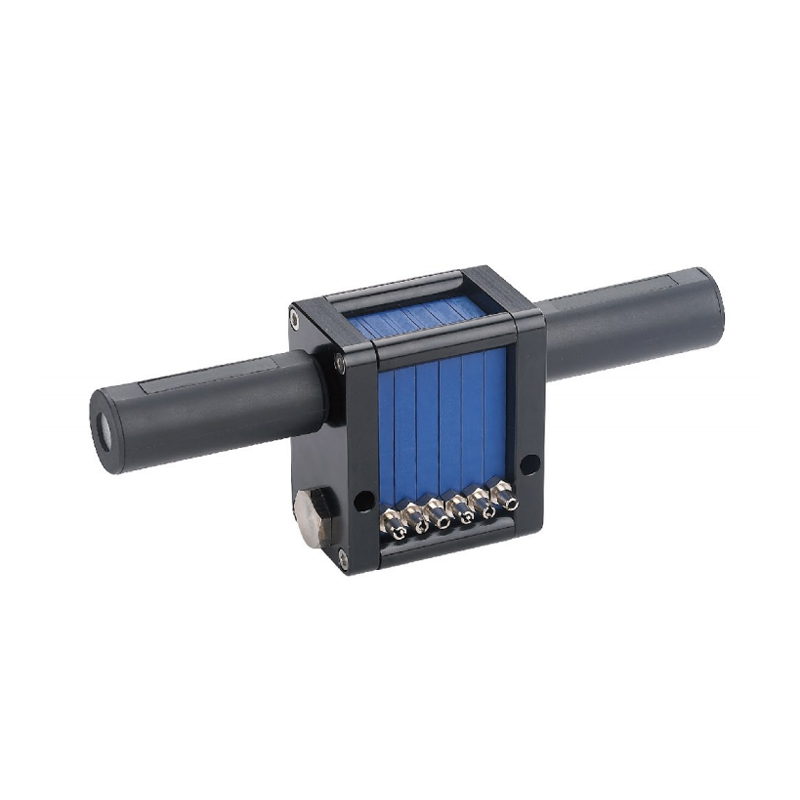

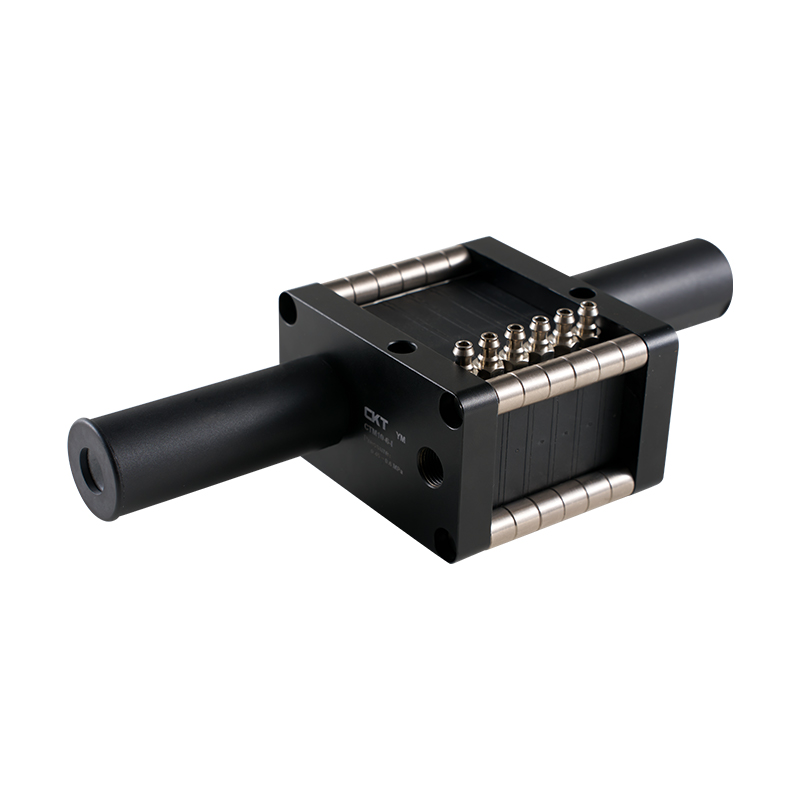

CTM/CTX I Series Integrated Vacuum Generator

Ang CTM/CTX I Series Integrated Vacuum Generator ay isang compact at mahusay na vacuum generator module na idinisenyo para sa awtomatikong paghawak. Bumubuo ito ng agarang negatibong presyon sa pamamagitan ng mga compressed air jet, na pinapalitan ang mga tradisyunal na vacuum pump, at angkop para sa space-constrained at high-beat na mga sitwasyon.

Mga pangunahing tampok

1. Jet entrainment technology

Walang mekanikal na gumagalaw na bahagi, purong pneumatic vacuum generation (karaniwang halaga -85kPa), mahabang buhay at walang maintenance.

Binabawasan ng multi-stage expansion channel ang pagkonsumo ng gas ng higit sa 40%, na angkop para sa 0.1-1.5MPa na pinagmumulan ng gas.

2. Napakabilis na kakayahang tumugon

Magtatag/maglabas ng vacuum sa mga millisecond, suportahan ang high-frequency na operasyon na 300 beses/minuto.

Malawak na saklaw ng temperatura (-20 ℃~80 ℃), lumalaban sa alikabok at kapaligiran ng ambon ng langis.

3. Handa nang gamitin na arkitektura

Ang pangunahing katawan ay nagsasama ng mga yunit ng pag-filter at silencer, na maaaring direktang konektado sa suction cup o sa dulo ng braso ng robot.

Sinusuportahan ng modular na disenyo ang regulasyon ng variable frequency flow at tugma ito sa kontrol ng PLC/IIoT.
4. Kakayahang umangkop sa sitwasyon

Lutasin ang limitasyon sa espasyo ng pulso ng robot at mapagtanto ang naka-embed na vacuum grasping.
Ang walang langis na disenyo ay nakakatugon sa malinis na mga kinakailangan ng pagkain/mga gamot at kayang humawak ng mga bahaging elektroniko sa antas ng milimetro.

E-mail: manager@cktworld.com
I-download
NAUNA：ZK2A Series Vacuum Generator
SUSUNOD：Walang susunod na artikulo
  • Ang daloy ng vacuum (L/min) ng iba't ibang antas ng vacuum (-kPa)
    Modelooo Specifi
    -cation     		Supply
    presyon
    (bar)     		Hangin
    pagkonsumo
    (L/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Vacuum Level
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Oras ng paglikas (s/L) upang maabot ang iba't ibang antas (-kPa)
    Modelooo Specifi
    -cation     		Supply
    presyon
    (bar)     		Hangin
    pagkonsumo
    (L/min)     		10 20 30 40 50 60 70 80 90 Max.
    Vacuum Level
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Parameter ng Pagganap
    Modelooo Pagtutukoy Presyon ng supply
    (MPa)     		Max.Vacuum Level
    (-kPa)     		Max.vacuum flow
    (L/min)     		Hangin consumption
    (L/min)     		Antas ng ingay
    (dB(A))     		Timbang
    (g)     		Inirerekomendang diameter ng hose
    (mm)
    Hangin supply
    (P)     		Vacuum
    (V)     		Exhaust port
    (E)
    CTM 05×2 0.45-0.6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0.45-0.6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0.45-0.6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0.45-0.6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *Markahan:Temperatura ng pagtatrabaho ng mga produktong seryeng ito -20° hanggang 80°, 7bar ang maximum na presyon ng supply.

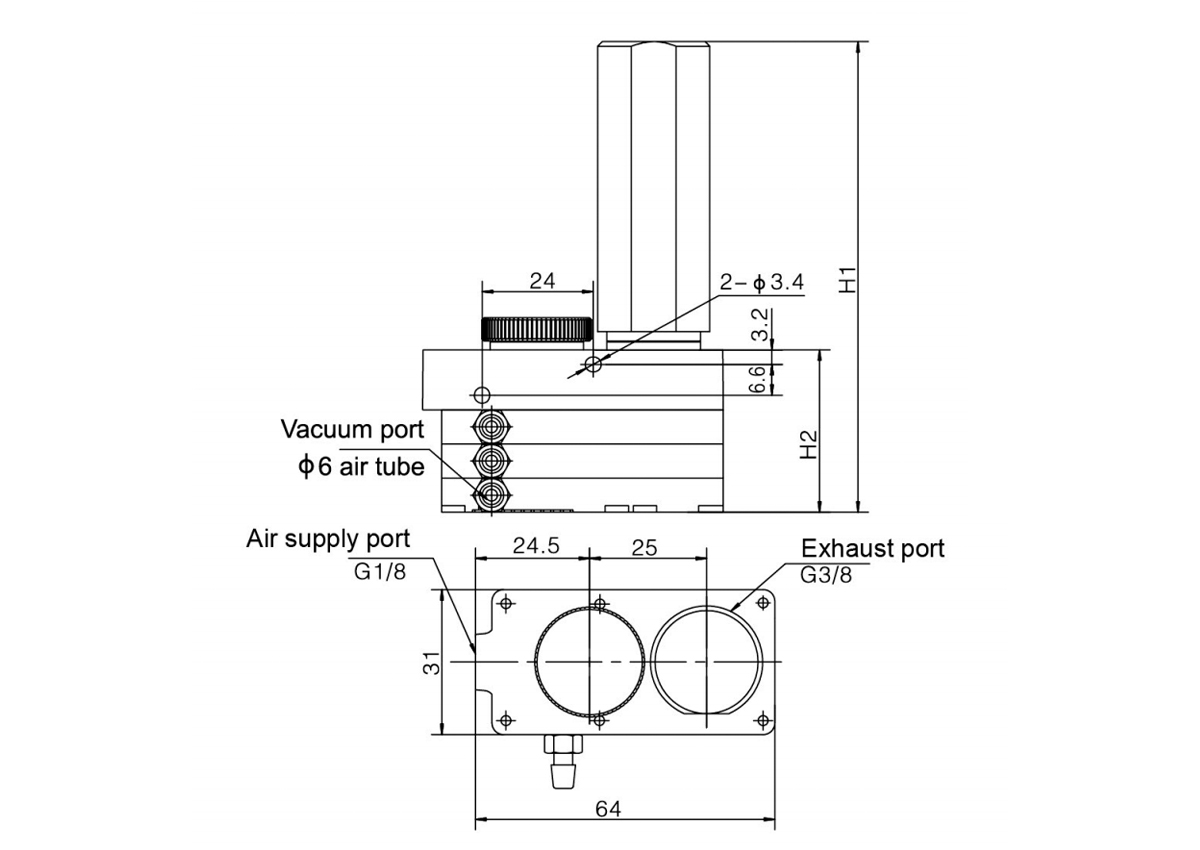

  • Modeloo Pagtutukoy H1 H2 Air supply port
    pagtutukoy     		Vacuum port
    pagtutukoy     		Exhaust port
    pagtutukoy
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Panlabas na silencer
    5(10)×3 99 35 G1/8F M5 φ6 Panlabas na silencer

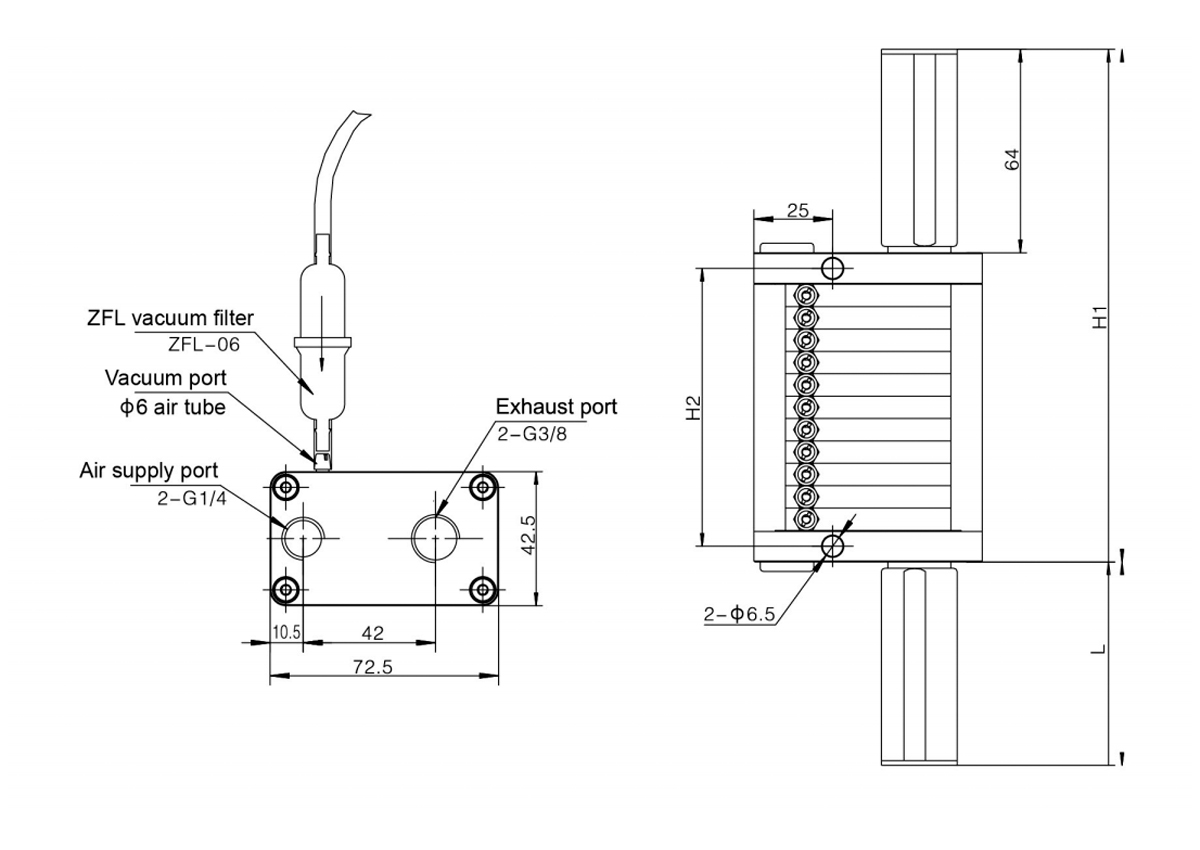

    Modeloo Composite slab 5 10 Detalye ng air supply port Detalye ng vacuum port Detalye ng exhaust port
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Tubong hangin     		Panlabas na silencer
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
