Pinagsamang Vacuum Generator

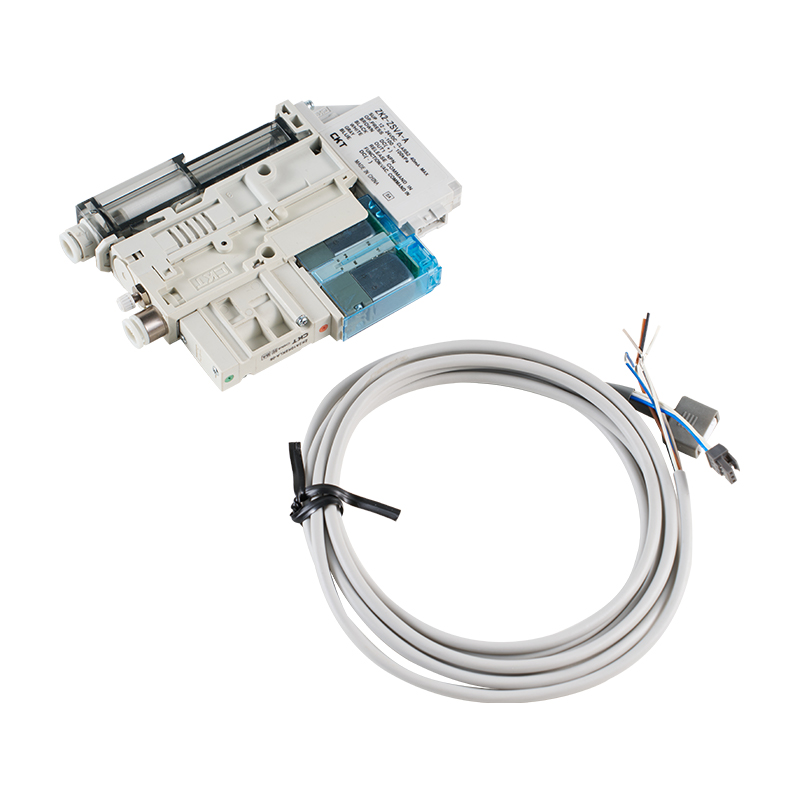

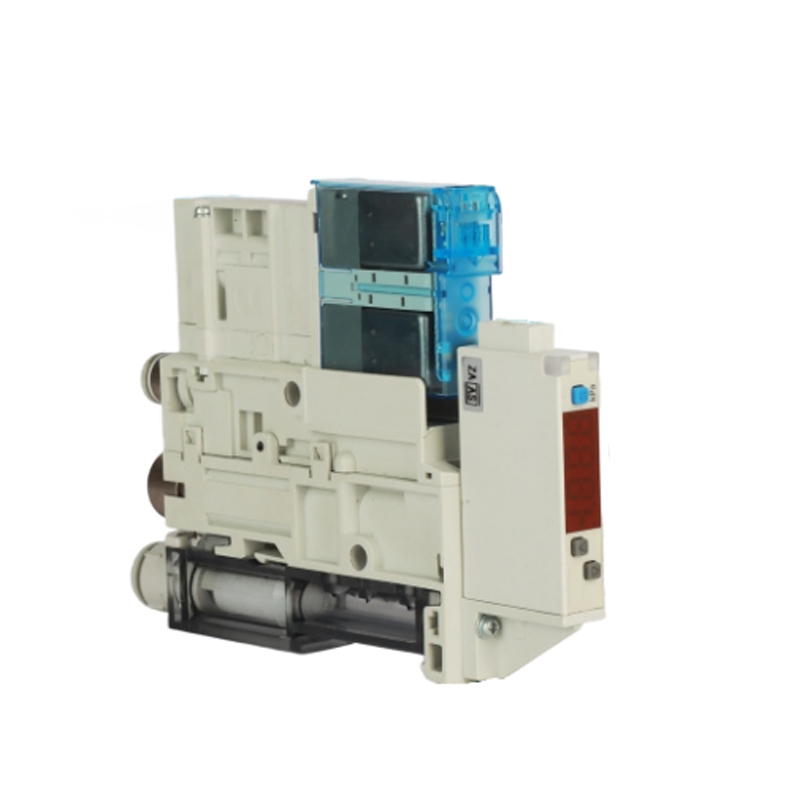

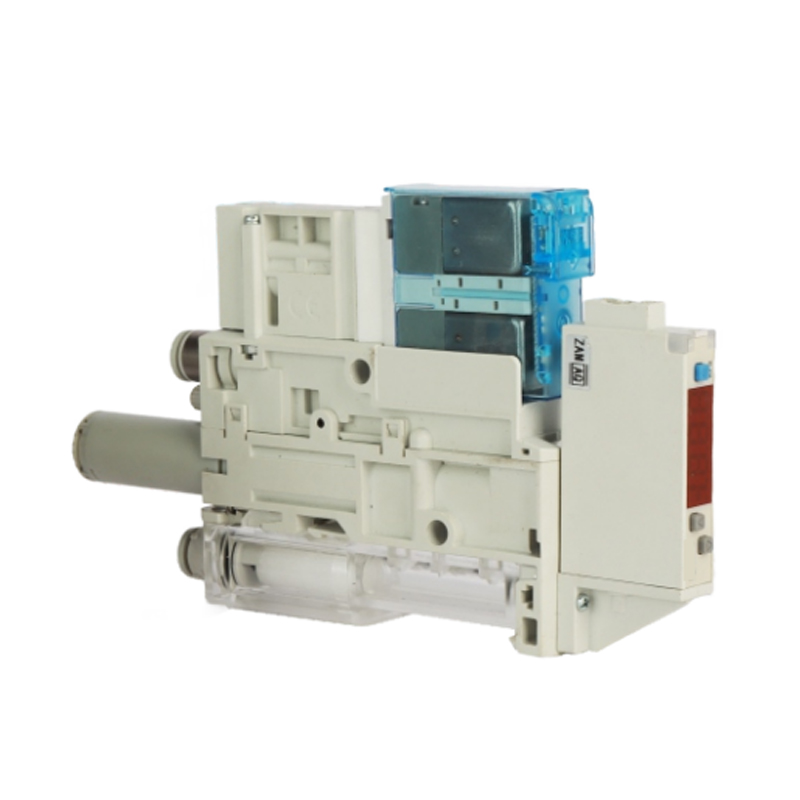

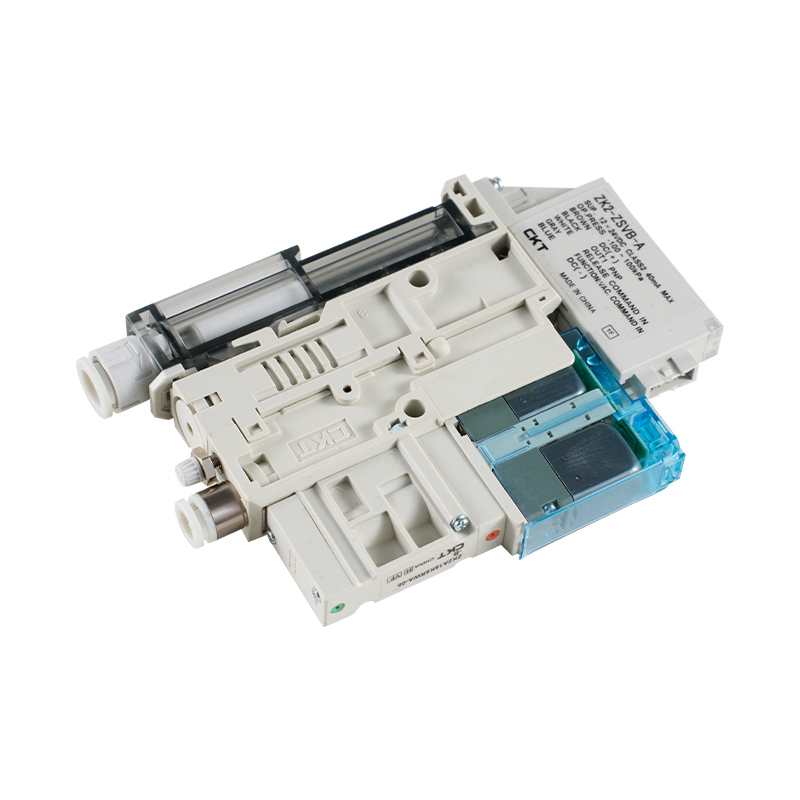

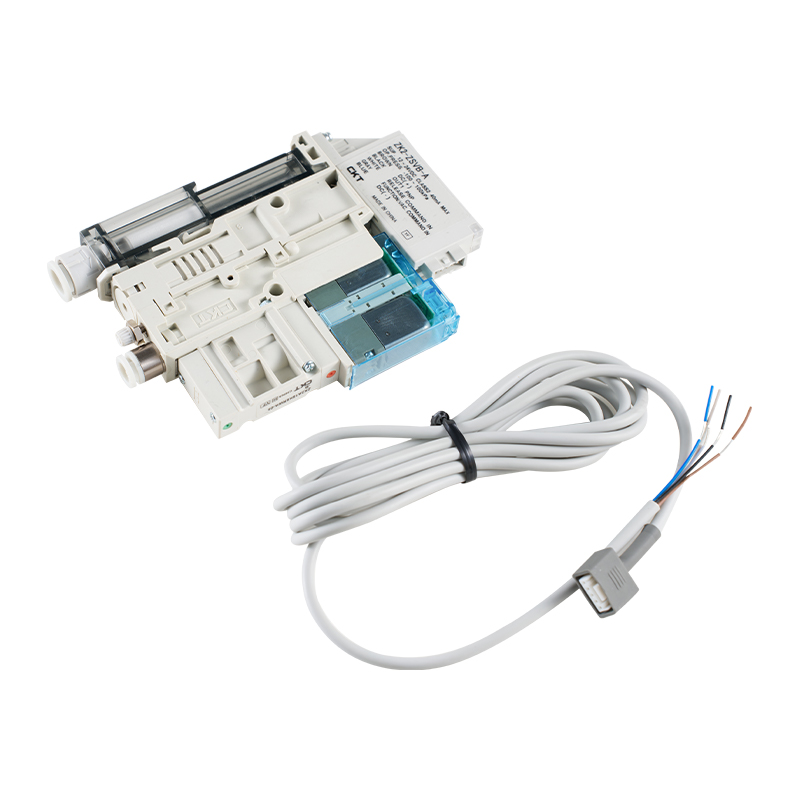

ZK2A Series Vacuum Generator

Ang ZK2A Series Vacuum Generator ay isang pinagsama-samang solusyon sa pagbuo ng vacuum na idinisenyo para sa mahusay na adsorption ng materyal at paghawak sa mga sitwasyong pang-industriya na automation. Ang compact na istraktura nito ay nagsasama ng vacuum generation, status monitoring at airflow control function, at nakakamit ang mabilis na vacuum establishment at release sa pamamagitan ng Venturi principle, na angkop para sa stable grasping na pangangailangan ng iba't ibang light to medium load.

Mga pangunahing tampok
1. Mahusay na disenyo ng pagkonsumo ng gas: I-optimize ang mga panloob na channel ng daloy upang mabawasan ang pagkonsumo ng naka-compress na hangin, balansehin ang pagkonsumo ng enerhiya at pagganap ng pagsipsip
2. Modular na interface: Sinusuportahan ng karaniwang gas at electrical interface ang mabilis na pagsasama sa dulo ng robot arm o tooling pipeline
3. Mekanismo ng feedback sa status: Ang built-in na vacuum sensing port ay maaaring konektado sa isang panlabas na switch ng presyon upang masubaybayan ang katayuan ng adsorption sa real time
4. Anti-polusyon na istraktura: Ang disenyo na walang gumagalaw na bahagi ay binabawasan ang rate ng pagkabigo at umaangkop sa mga kumplikadong kondisyon sa pagtatrabaho tulad ng alikabok at mga labi
5. Multi-stage na pagsasaayos ng vacuum: Magbigay ng iba't ibang variant ng pagtutukoy ng lalamunan upang matugunan ang pagkakaiba-iba ng daloy at mga kinakailangan sa vacuum
6. Compact na packaging: Binabawasan ng pinagsamang shell ang mga panlabas na koneksyon sa tubo, pinapasimple ang espasyo sa pag-install at pagiging kumplikado ng pagpapanatili

E-mail: manager@cktworld.com
I-download
NAUNA：VY Series Vacuum Generator
SUSUNOD：CTM/CTX I Series Integrated Vacuum Generator
  • Modeloo (karaniwang Modelo para sa switch unit) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Na-rate na hanay ng presyon 0~-101kPa -100～100kPa
    Itakda ang hanay ng presyon, hanay ng presyon ng display 10~-105kPa -105~105kPa
    Paglaban sa presyon 500kPa
    Minimum na unit ng setting 0.1kPa
    Power supply ng boltahe DC 12–24 V ±10%, pulso (p-p) mas mababa sa 10% (na may proteksyon sa reverse connection)
    Kasalukuyang pagkonsumo Mas mababa sa 40mA
    Lumipat ng output Output format NPN o PNP collector open circuit 2 outputs (mapipili)
    Pinakamataas na kasalukuyang pagkarga 80mA
    Pinakamataas na inilapat na boltahe 28V (kapag NPN output)
    Natirang boltahe Sa ibaba ng 2V (kapag ang load current ay 80mA)
    Oras ng pagtugon Mas mababa sa 2.5 ms (kapag ginagamit ang anti-oscillation function: piliin ang 20, 100, 500, 1000, o 2000 ms)
    Proteksyon ng short-circuit Mayroon
    Pag-uulit ±0.2%F.S. ±1digit
    Pagkaantala Pagkaantala mode Variable mula sa 0 Tandaan)
    Mode ng paghahambing sa itaas at ibabang limitasyon
    Display mode 31/2-digit na 7-segment na LED na 1-kulay na display (pula)
    Katumpakan ng pagpapakita ±2% ng buong sukat ±1 digit (sa ambient temperature na 25 ± 3°C)
    Liwanag ng tagapagpahiwatig ng pagkilos Kapag naka-ON ang output ng switch, naka-on ang ilaw. OUT1: berde OUT2: pula
    Lumalaban sa kapaligiran Proteksiyon na istraktura IP40
    Saklaw ng temperatura Mga kondisyon ng imbakan: -10 hanggang 60°C (walang condensation, walang pagyeyelo)
    Saklaw ng halumigmig Sa panahon ng operasyon at pag-iimbak: 35–85% RH (walang condensation)
    Makatiis ng boltahe AC1000V 1 minuto sa pagitan ng charging unit at housing
    Paglaban sa pagkakabukod 50 MΩ o mas mataas (DC 500 V megohm) sa pagitan ng charging unit at ng casing
    Mga katangian ng temperatura ±2% F.S. (batay sa ambient temperature na 25°C)
    Kawad Oil-resistant ethylene rubber insulated cable, 5 core, 0.35 mm², 2 m Conductor cross-sectional area: 0.15 mm² (AWG 26) Insulation outer diameter: 1.0 mm
    Tandaan: Kapag ang presyon ay nagbabago sa paligid ng itinakdang halaga, ang oscillation ay magaganap kung ang hysteresis ay hindi nakatakda sa itaas ng hanay ng pagbabagu-bago.

    Vacuum pressure switch na may energy-saving function
    Model ZK2-ZSV□□□-A
    Na-rate na hanay ng presyon -100~100kPa
    Itakda ang hanay ng presyon -105～105kPa
    Paglaban sa presyon 500kPa
    Minimum na unit ng setting 0.1kPa
    Power supply ng boltahe DC 12–24 V ±10% pulse (p-p) mas mababa sa 10% (na may proteksyon sa reverse connection)
    Kasalukuyang pagkonsumo Mas mababa sa 40mA
    Lumipat ng output Output format NPN o PNP open collector OUT1: Pangkalahatang layunin: OUT2: Para sa valve control
    Pinakamataas na kasalukuyang pagkarga 80mA
    Pinakamataas na inilapat na boltahe DC26.4V
    Natirang boltahe Sa ibaba ng 2V (kapag ang load current ay 80mA)
    Oras ng pagtugon Mas mababa sa 2.5 ms (kapag ginagamit ang anti-oscillation function: piliin ang 20, 100, 500, 1000, o 2000 ms)
    Proteksyon ng short-circuit Mayroon
    Pag-uulit ±0.2%F.S. ±1digit
    Pagkaantala Pagkaantala mode Variable mula sa 0 Tandaan)
    Display mode 31/2-digit na 7-segment na LED color display (pula)
    Katumpakan ng pagpapakita ±2% ng buong sukat ±1 digit (sa ambient temperature na 25 ± 3°C)
    Liwanag ng tagapagpahiwatig ng pagkilos Kapag naka-ON ang output ng switch, naka-on ang ilaw. OUT1: berde OUT2: pula
    Lumalaban sa kapaligiran Proteksiyon na istraktura IP40
    Saklaw ng temperatura ng pagpapatakbo 5~50 ℃
    Makatiis ng boltahe AC1000V 1 minutong charging unit at housing
    Paglaban sa pagkakabukod 50 MΩ o mas mataas (DC 500 V megohm) sa pagitan ng charging unit at ng casing
    Mga katangian ng temperatura ±2% F.S. (sa 25°C sa loob ng operating temperature range na 5 hanggang 50°C)
    Kawad 5-core cable Ø3.5, 2m Conductor cross-sectional area: 0.15mm² (AWG26) Insulator outer diameter: 1.0mm
    Tandaan: Kapag ang presyon ay nagbabago sa paligid ng itinakdang halaga, ang oscillation ay magaganap kung ang hysteresis ay hindi nakatakda sa itaas ng hanay ng pagbabagu-bago.

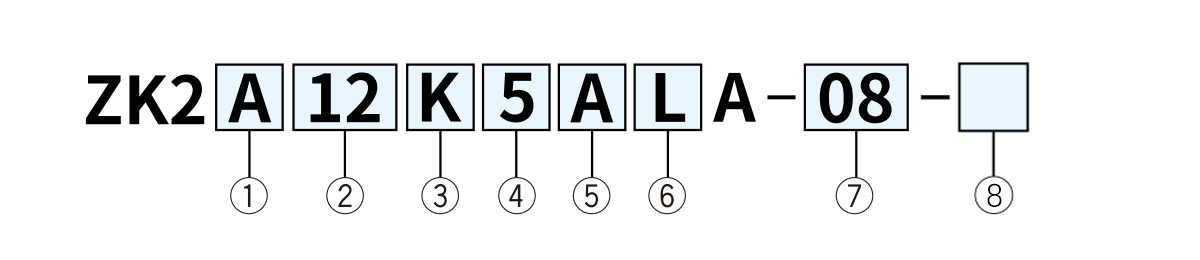

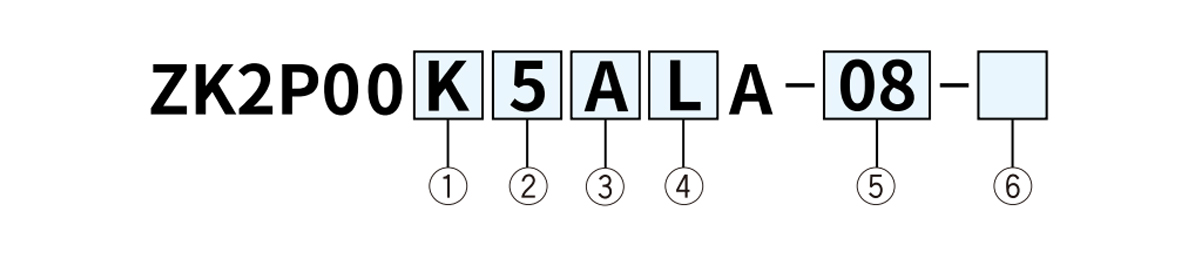

  • ①Supply balbula at rupture valve na kumbinasyon ③Lilipat ng presyon ng vacuum, pressure sensor
    Mark Supply balbula Balbula ng pagkasira Mark Uri Saklaw ng presyon
    [kPa]     		Mga pagtutukoy
    N.C. Nakapagpapanatili sa sarili N.C. NPN PNP Pagbabago ng unit
    Function Tandaan 3)
    K ● - ● 2 mga output
    R - ●Tandaan 2) ● A Vacuum pressure switch 0~-101 ● - ●
    Tandaan 1) Magtakda ng rupture valve o atmospheric intake valve sa gitna ng vacuum piping.
    Tandaan 2) Kapag na-energize sa loob ng 20 ms o mas matagal pa, ang vacuum generation state ay pinananatili, at kapag ang rupture valve ay pinalakas, ang vacuum ay ititigil.     		B ● - Wala (SI unit fixed)
    C - ● ●
    ②Naka-rate na boltahe (supply valve, rupture valve) D - O Wala (SI unit fixed)
    Mark Boltahe E -100~100 ● - ●
    5 DC24V F ● - Wala (SI unit fixed)
    H - ● ●
    6 DC12V J - ● Wala (SI unit fixed)
    Ang pagtutukoy na walang unit conversion ay naayos sa kPa.
    ④Mga detalye ng plug (supply valve, rupture valve, vacuum pressure switch ⑤ Vacuum (V) Passage
    Mark Supply balbula ·Destruction valve na ginamit na 300 mm(plug assembly) Tandaan 4) 2m (wired na may plug) para sa vacuum pressure switch 3m (wire integrated) na ginagamit sa mga bahagi ng pressure sensor Mark Vacuum (V) port
    L ● ● 06 Ø 6
    L1 wala ● 08 Ø 8
    L2 ● wala

    ② Diyametro ng nozzle ④Naka-rate na boltahe (supply valve, rupture valve) ⑤ Vacuum pressure switch/ sensor ng presyon
    Mark diameter ng nozzle Mark Boltahe Mark Uri Saklaw ng presyon
    [kPa]     		Mga pagtutukoy
    07 Ø 0.7 5 DC24V NPN PNP Gamit ang function ng conversion ng unit Tandaan 4)
    10 Ø 1.0 2 mga output
    12 Ø 1.2 6 DC12V A Vacuum pressure switch 0~-101 ● - ●
    15 Ø 1.5 B ● — Wala (SI unit fixed)
    C — ● ●
    D - ● Wala (SI unit fixed)
    ③Supply valve at rupture valve na kumbinasyon E -100～100 ● — ●
    Mark Supply balbula Balbula ng pagkasira F ● — Wala (SI unit fixed)
    N.C. Uri ng pagpapanatili sa sarili N.C. H — ● ●
    K ● ● J — ● Wala (SI unit fixed)
    R - ● Tandaan 3) ● K Vacuum pressure switch na may energy-saving function -100～100 ● - ●
    Tandaan 3) Kapag na-energize sa loob ng 20 ms o mas matagal pa, ang vacuum generation state ay pinananatili, at kapag ang destruction valve ay pinalakas, ang vacuum ay hihinto. Q ● -
    —     		Wala (SI unit fixed)
    R — ● ●
    S - ● Wala (SI unit fixed)
    ⑥ Mga detalye ng plug (supply valve, rupture valve, vacuum pressure switch)
    Mark Supply balbula, rupture valve used 300 mm (plug assembly) Tandaan 5) 2m (wired na may plug) na ginagamit para sa vacuum pressure switch ⑦Vacuum (V) port
    L ● ● Mark Vacuum (V) port
    L1 wala ● 06 Ø 6
    L2 ● wala 08 Ø 8
    W May function na nagtitipid ng enerhiya Ginagamit sa mga switch ng vacuum pressure

  • V-type na pagbubukas A C Uri ng koneksyon sa PV B
    Mga sukat ng panukat 06 Ø6 8.25 4 Mga sukat ng panukat 06 06 9.7
    08 08 11.4 6
    Mga sukat ng imperyal 07 01/4" 9.7 4.76 Mga sukat ng imperyal 07 01/4" 12.3
    09 05/16" 11.4 6

    V-type na pagbubukas A C Uri ng koneksyon sa PV B
    Mga sukat ng panukat 06 06 8.25 4 Mga sukat ng panukat 06 Ø6 9.7
    08 08 11.4 6
    Mga sukat ng imperyal 07 01/4" 9.7 4.76 Mga sukat ng imperyal 07 01/4" 12.3
    09 Ø5/16" 11.4 6

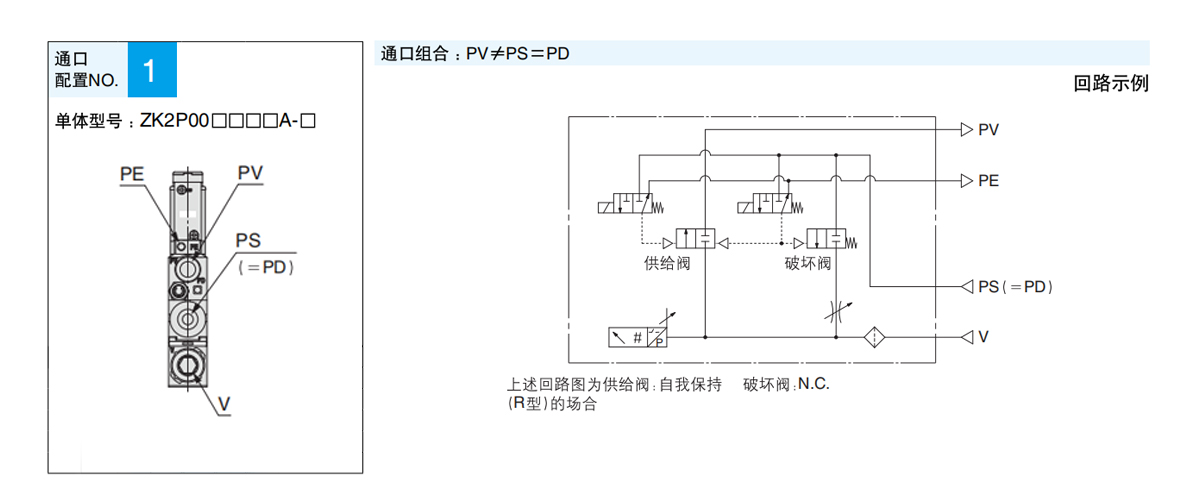

    Sistema Vacuum pump
    Pangunahing uri Isang yunit
    Paraan ng tambutso Walang silencer
    Mga halimbawa ng paggamit, layunin, atbp. ng detalyeng ito Antas ng vacuum -
    tambutso -
    Pagsira ng presyon Parehong pressure sa PS

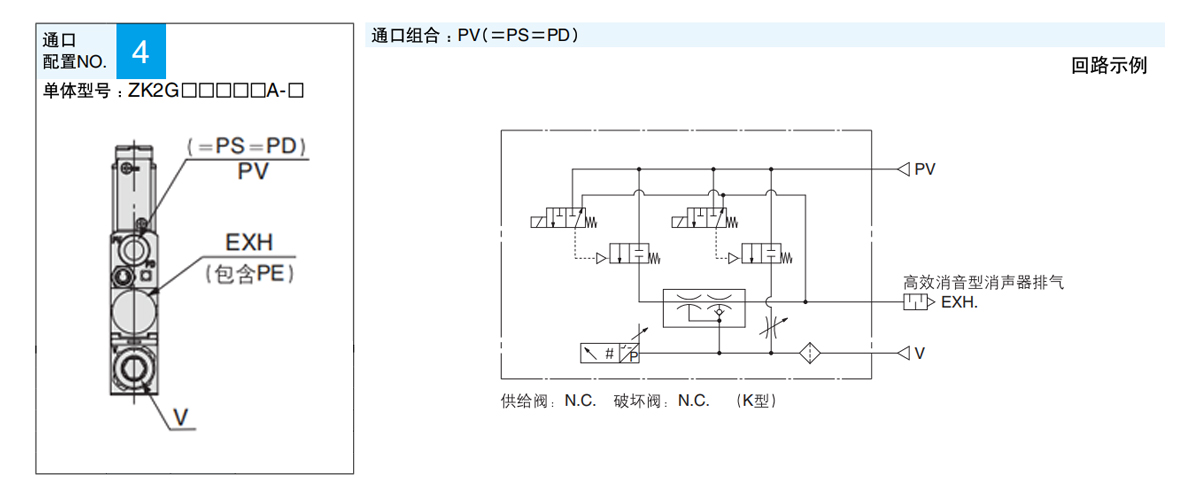

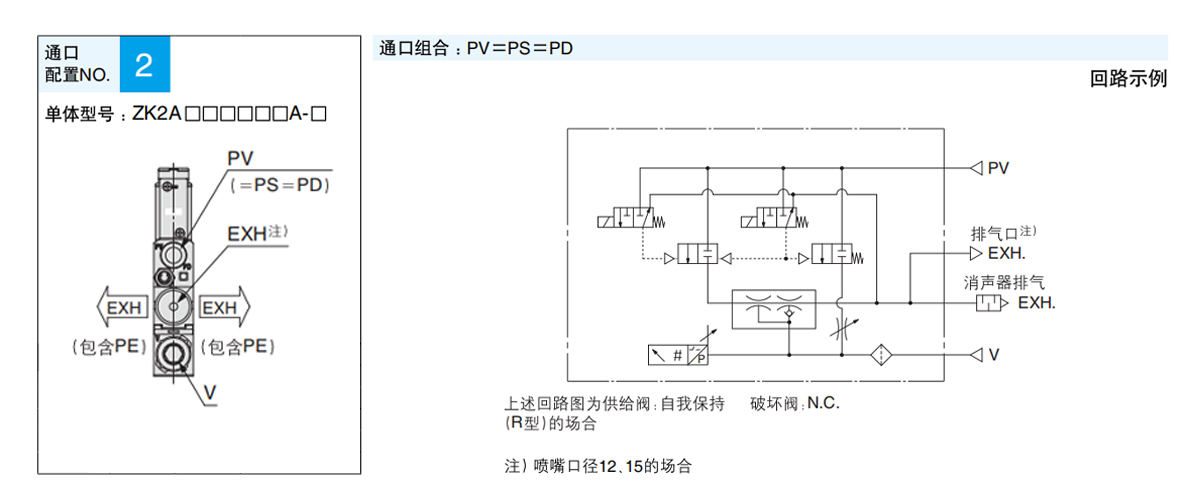

    Sistema Vacuum generator
    Pangunahing uri Isang yunit
    Paraan ng tambutso Silencer exhaust
    Mga halimbawa ng paggamit, layunin, atbp. ng detalyeng ito Antas ng vacuum -
    tambutso Mga emisyon sa loob ng operating environment
    Pagsira ng presyon Pareho sa PV pressure

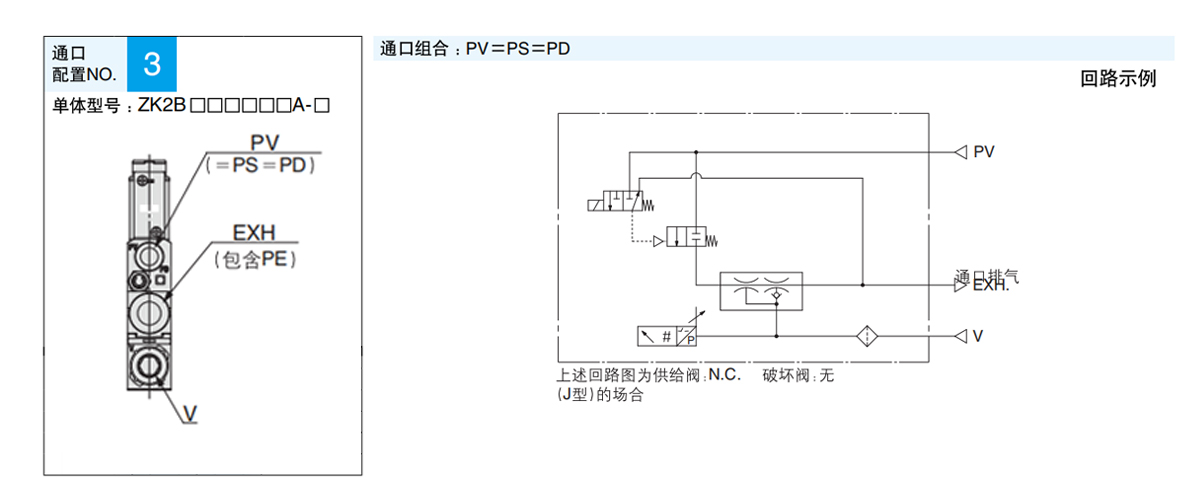

    Sistema Vacuum generator
    Pangunahing uri Isang yunit
    Paraan ng tambutso Buksan ang tambutso
    Mga halimbawa ng paggamit, layunin, atbp. ng detalyeng ito Antas ng vacuum -
    tambutso Nangangailangan ng hiwalay na tambutso pagkatapos ng piping
    Pagsira ng presyon Pareho sa PV pressure

    Sistema Vacuum generator
    Pangunahing uri Isang yunit
    Paraan ng tambutso Mataas na ingay na pampababa ng silencer na tambutso
    Mga halimbawa ng paggamit, layunin, atbp. ng detalyeng ito Antas ng vacuum -
    tambutso Mga emisyon sa loob ng operating environment
    Pagsira ng presyon Pareho sa PV pressure
