VY Series Vacuum Generator Mga Supplier

Bahay / Mga produkto / Mga Bahagi ng Vacuum / Pinagsamang Vacuum Generator / VY Series Vacuum Generator

VY Series Vacuum Generator VY Series Vacuum Generator
  • VY Series Vacuum Generator
  • VY Series Vacuum Generator
Pinagsamang Vacuum Generator

VY Series Vacuum Generator

1. Kung ikukumpara sa mga nakasanayang vacuum generator na may mga solenoid valve, mas nakatutok ang produktong ito sa pagiging epektibo sa gastos.
2. Ang proseso ng pagkasira ay nabuo habang ang ejection device ay humihinto sa air intake upang matiyak ang gumaganang paglabas. Kung ikukumpara sa mga maginoo na independiyenteng ejection device, ang mataas na bilis ng sirkulasyon ay maaaring makamit sa pamamagitan ng paglo-load ng shut-off valve.
3. Ang produktong ito ay maliit sa laki at magaan ang timbang, na nagpapahintulot na mai-install ito sa dulo ng vacuum circuit ng ejection device.
4. Ang mekanismo ng pagkawasak ay maaaring isama sa ejection device. Sa pamamagitan ng pagbubukas at pagsasara ng air supply sa device, ang kagamitan ay maaaring ganap na mabago mula sa vacuum generation patungo sa vacuum release

E-mail: manager@cktworld.com
I-download
NAUNA：Walang nakaraang artikulo
SUSUNOD：ZK2A Series Vacuum Generator
  • likido Hangin
    Saklaw ng presyon (0.3 hanggang 0.7 MPa)
    Na-rate na presyon H, L: (0.5 MPa)/E: (0.35 MPa)
    Saklaw ng temperatura ng pagpapatakbo 41 hanggang 122°F (5 hanggang 50°C)
    Lubrication Walang requirements

    Mga pagtutukoy ng vacuum filtration
    likido Hangin
    Saklaw ng presyon -29.5 hanggang 0 inHg (-100 hanggang 0 kPa)
    Katumpakan ng filter 10 μm
    Saklaw ng temperatura 32 hanggang 140°F (0 hanggang 60°C) (walang pagyeyelo)
    I-filter ang lugar Sukat 44: 0.8 cm² / Sukat 66: 1.1 cm²

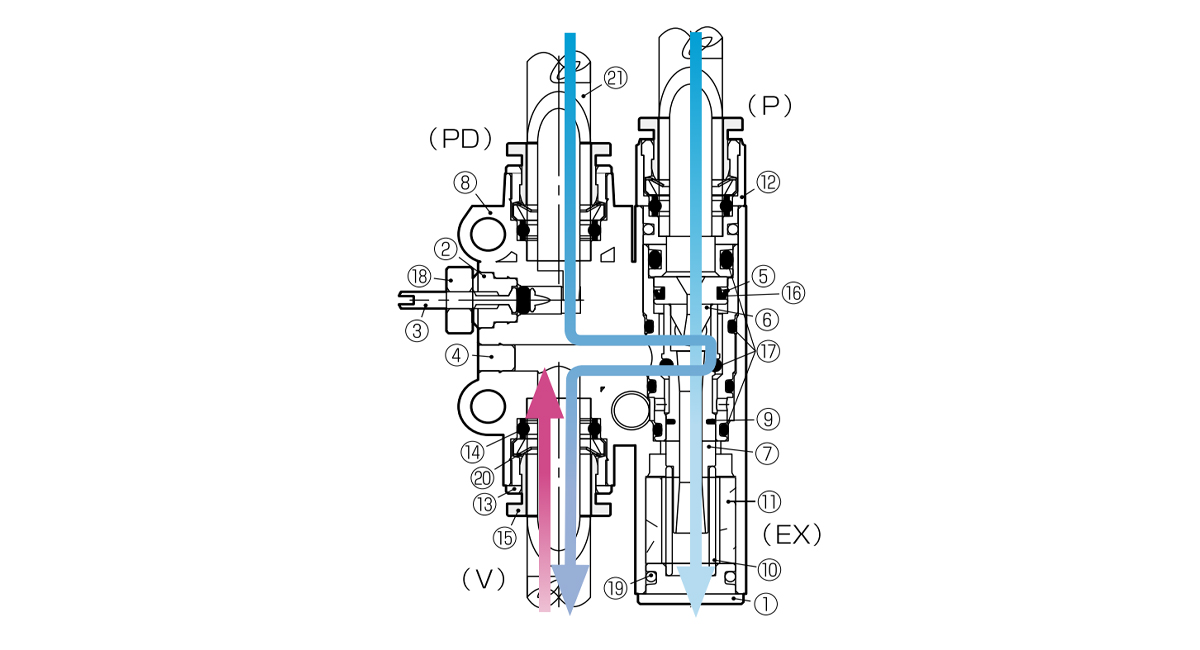

  • Hindi. Bahagi Nikel
    ① Tapusin ang plug Nikel-plated copper
    ② Katawan ng balbula Nikel-plated copper
    ③ Karayom sa pagsasaayos hindi kinakalawang na asero
    ④ Plug Nikel-plated copper
    ⑤ manggas Nikel-plated copper
    ⑥ Nozzle piston Nikel-plated copper
    ⑦ Diffuser shaft Nikel-plated copper
    ⑧ Plastik na katawan PBT
    ⑨ Shaft seal goma Likas na goma
    ⑩ Diffuser seal goma hindi kinakalawang na asero
    ⑪ Elemento ng silencer Polyvinyl alcohol formaldehyde
    ⑫ Copper shell Isa
    ⑬ Guide ring Nikel-plated copper
    ⑭ Nababanat na manggas Nitrile na goma
    ⑮ Bitawan ang singsing gasolinahan
    ⑯ Y seal goma Nitrile na goma
    ⑰ O-singsing Nitrile na goma
    ⑱ Lock nut aluminyo
    ⑲ Spring pin hindi kinakalawang na asero
    ⑳ Lock claw hindi kinakalawang na asero
    ㉑ Tubong panghimpapawid Polyurethane, naylon, atbp.

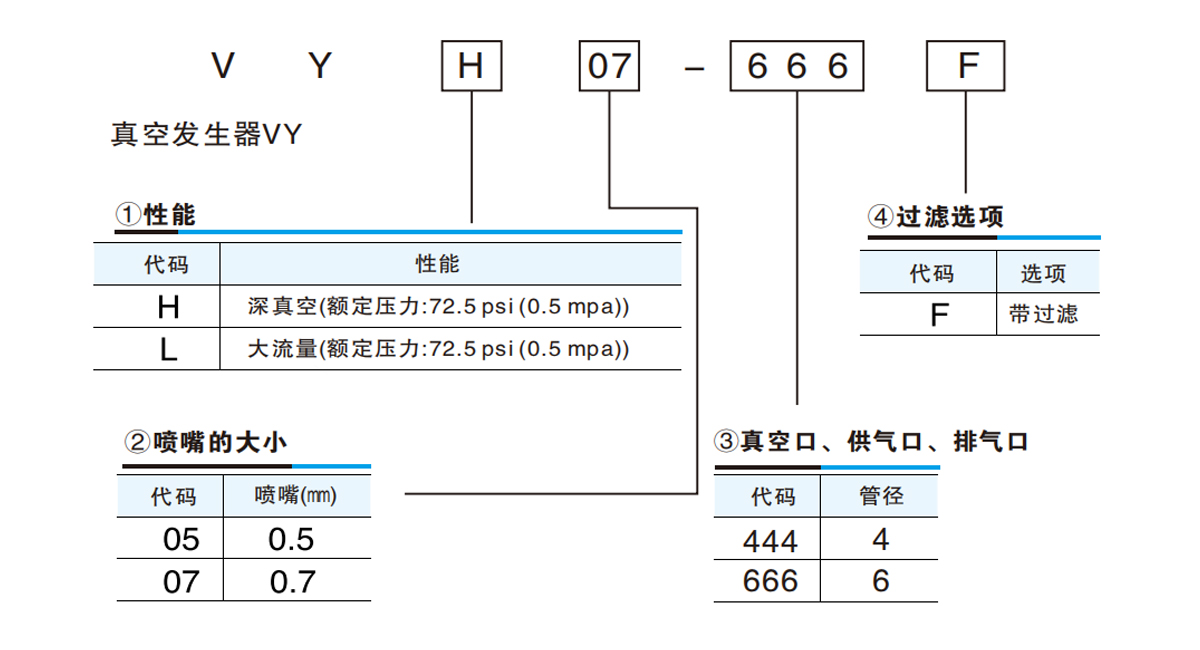

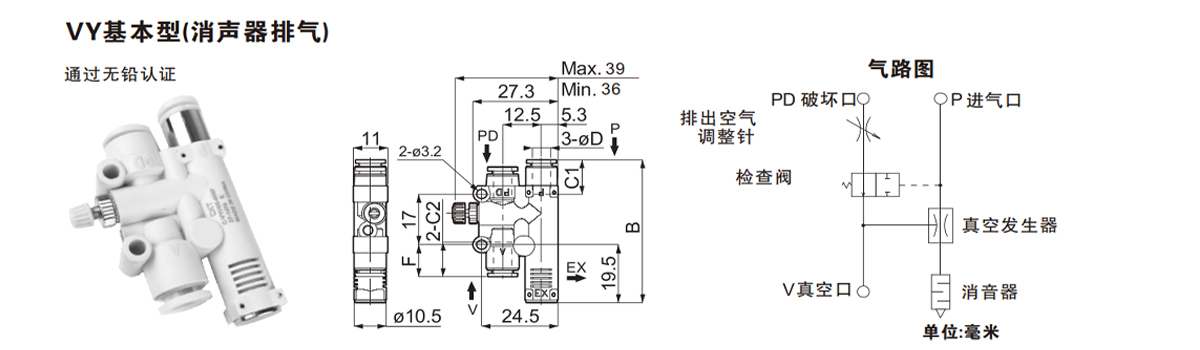

    Modelooo Diametro ng tubo ØD B F C1 C2 diameter ng nozzle Na-rate na presyon (MPa) Vacuum (-kPa) Rate ng daloy ng paglanghap (L/min) Pagkonsumo (L/min) Timbang (g)
    VYH05-444 4 50 10.4 10.9 11 0.5 0.5 90 7 11.5 19
    VYH05-666 6 52 10.8 11.7 16 20
    VYH07-444 4 50 10.4 10.9 11 0.7 92 12.5 23
    VYH07-666 6 52 10.8 11.7 16
    VYL05-444 4 50 10.4 10.9 11 0.5 0.5 66 12 11.5 19
    VYL05-666 6 52 10.8 11.7 16 20
    VYL07-444 4 50 10.4 10.9 11 0.7 18 23 19
    VYL07-666 6 52 10.8 11.7 16 21 20

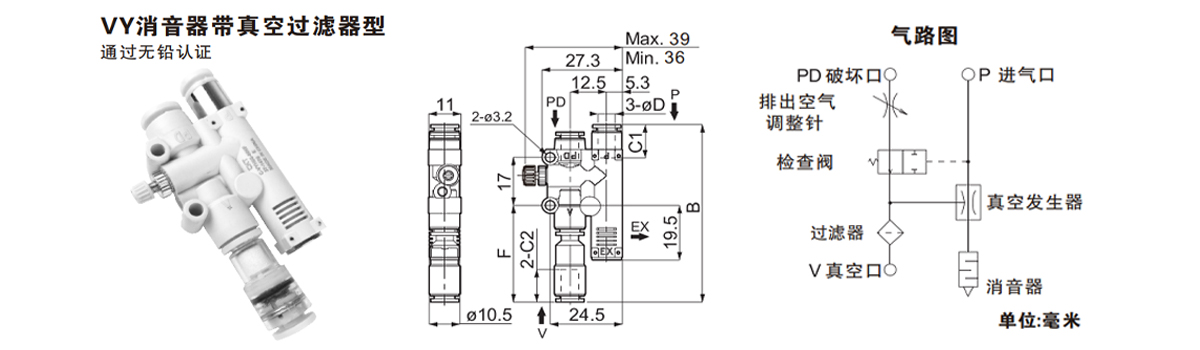

    Modelooo Diametro ng tubo ØD B F C1 C2 diameter ng nozzle Na-rate na presyon (MPa) Vacuum (-kPa) Rate ng daloy ng paglanghap (L/min) Pagkonsumo (L/min) Timbang (g)
    VYH05-444F 4 65 34.1 10.9 11 0.5 0.5 90 7 11.5 21
    VYH05-666F 6 68 34.4 11.7 11.6 22
    VYH07-444F 4 65 34.1 10.9 11 0.7 92 12.5 23 21
    VYH07-666F 6 68 34.4 11.7 11.6 22
    VYL05-444F 4 65 34.1 10.9 11 0.5 0.5 66 12 11.5 21
    VYL05-666F 6 68 34.4 11.7 11.6 22
    VYL07-444F 4 65 34.1 10.9 11 0.7 18 23 21
    VYL07-666F 6 68 34.4 11.7 11.6 21 22

    Yunit: mm

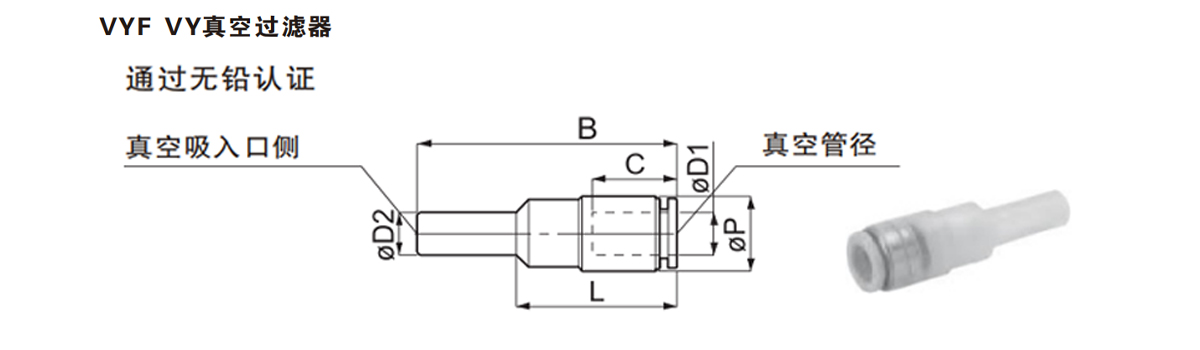

    Modelooo Pipe 0.D. ØD1 Konektor O.D. ØD2 B L C ØP Timbang (g) Lugar ng filter (cm²)
    VYF44M 4 4 34.7 21.5 11 8 1.5 0.8
    VYF66M 6 6 35.2 21.8 11.6 10.5 2.5 1.1

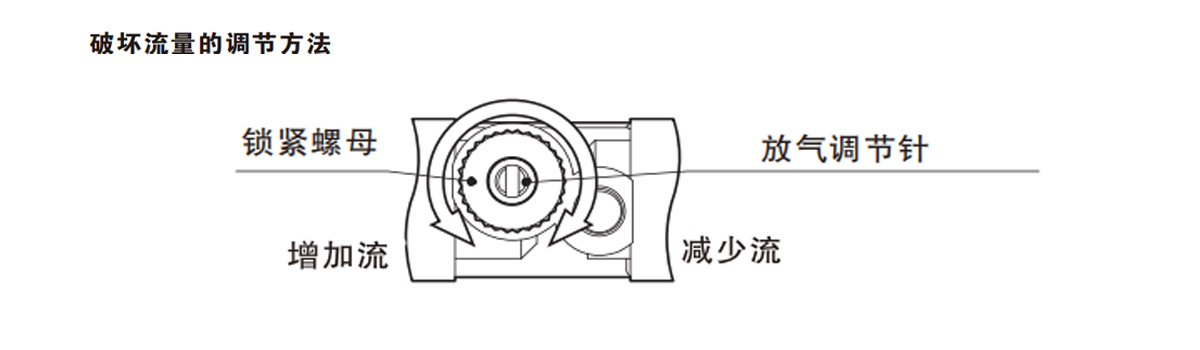

    Kapag inaayos ang rate ng daloy, iikot ang adjustment needle nang pakanan upang bawasan ang rate ng daloy at pakaliwa upang mapataas ang rate ng daloy. Kapag kumpleto na ang setting, tiyaking i-lock ang nut.

    Vacuum Generator V
    1. Kung ikukumpara sa mga nakasanayang vacuum generator na may mga solenoid valve, mas binibigyang diin ng produktong ito ang pagiging epektibo sa gastos.
    2. Bumubuo ito ng proseso ng pagkasira habang ang ejection device ay humihinto sa pagpasok ng hangin, na tinitiyak ang paglabas ng trabaho. Kung ikukumpara sa mga nakasanayang independiyenteng ejection device, ang high-speed na pagbibisikleta ay maaaring makamit sa pamamagitan ng pag-load ng shut-off valve.
    3. Ang produktong ito ay compact sa laki at magaan, na nagbibigay-daan upang mai-install ito sa dulo ng vacuum circuit ng ejection device.
    4. Ang mekanismo ng pagkagambala ay maaaring isama sa ejection device. Sa pamamagitan ng pagkontrol sa supply ng hangin sa device, ang kagamitan ay maaaring ganap na mailipat mula sa vacuum generation patungo sa vacuum release.

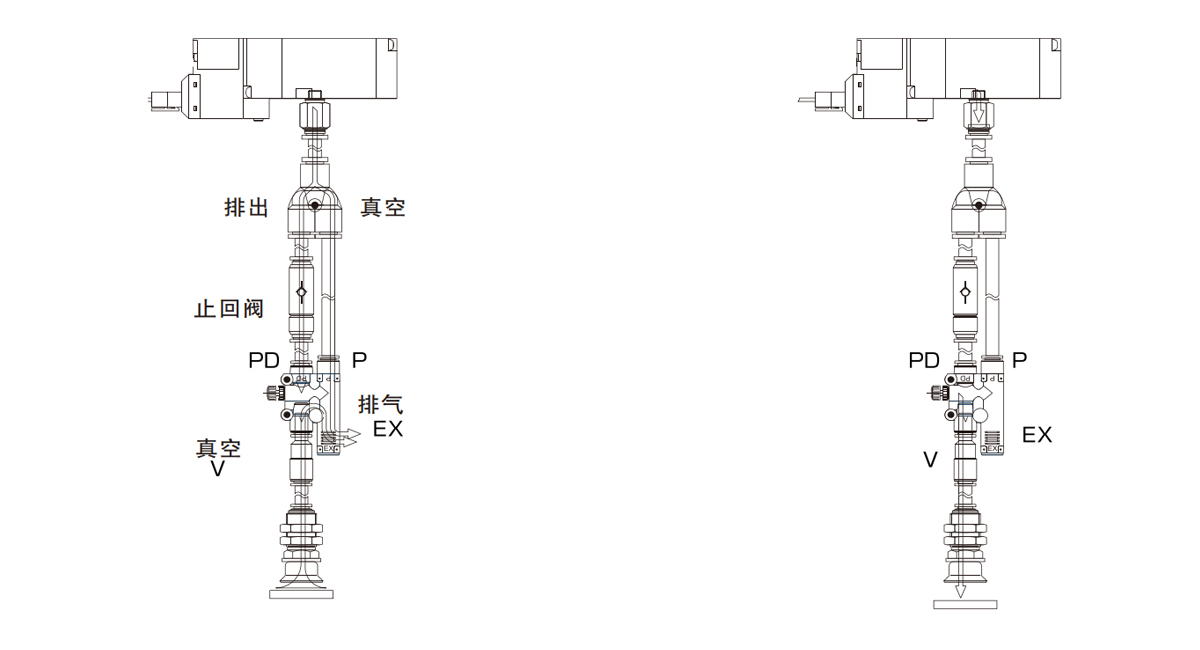

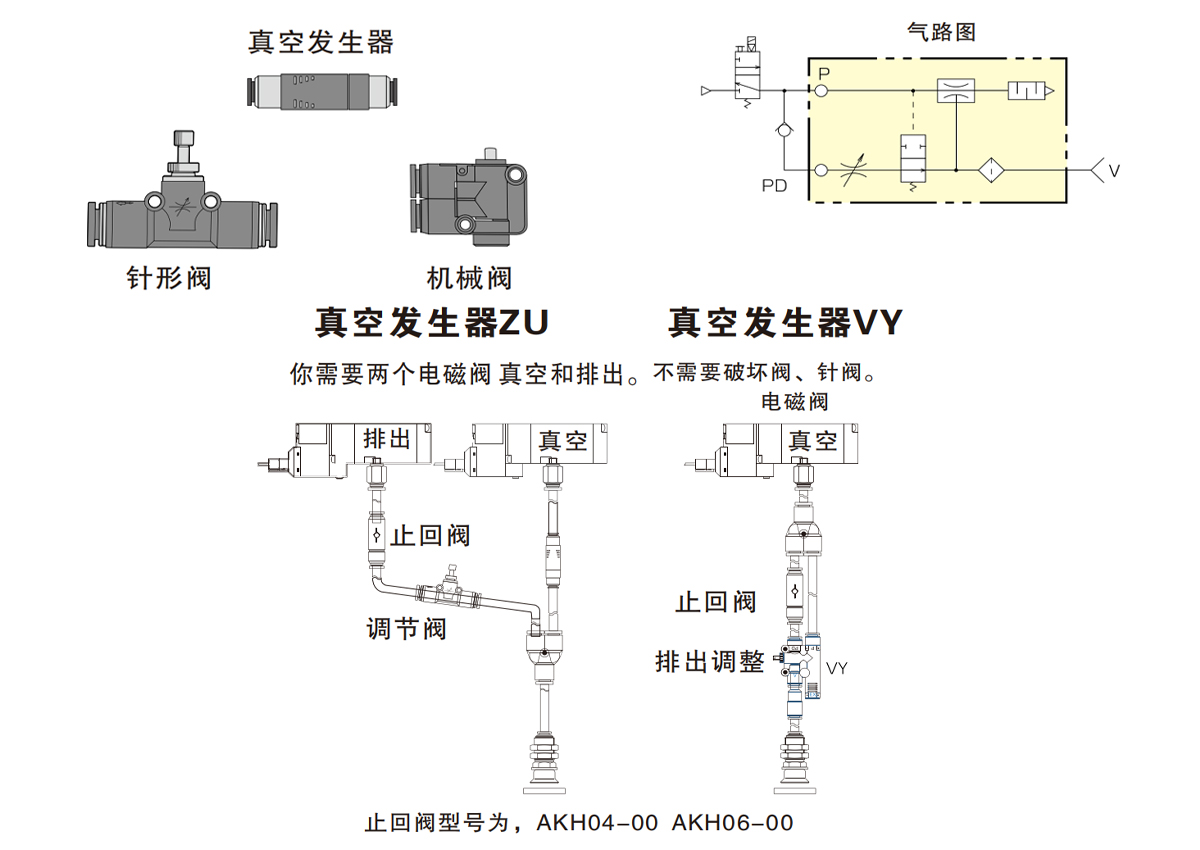

    1. Ikonekta ang P port at PD port sa check valve (ibinebenta nang hiwalay).
    2. Ang natitirang presyon sa pagitan ng check valve at PD port ay nagiging blow air.
    3. Ang daloy ng daloy ng hangin ng suntok ay nababagay sa pamamagitan ng release needle.
    4. Ang blow air time ay maaaring kontrolin ng haba ng pipe sa pagitan ng check valve at PD port.
