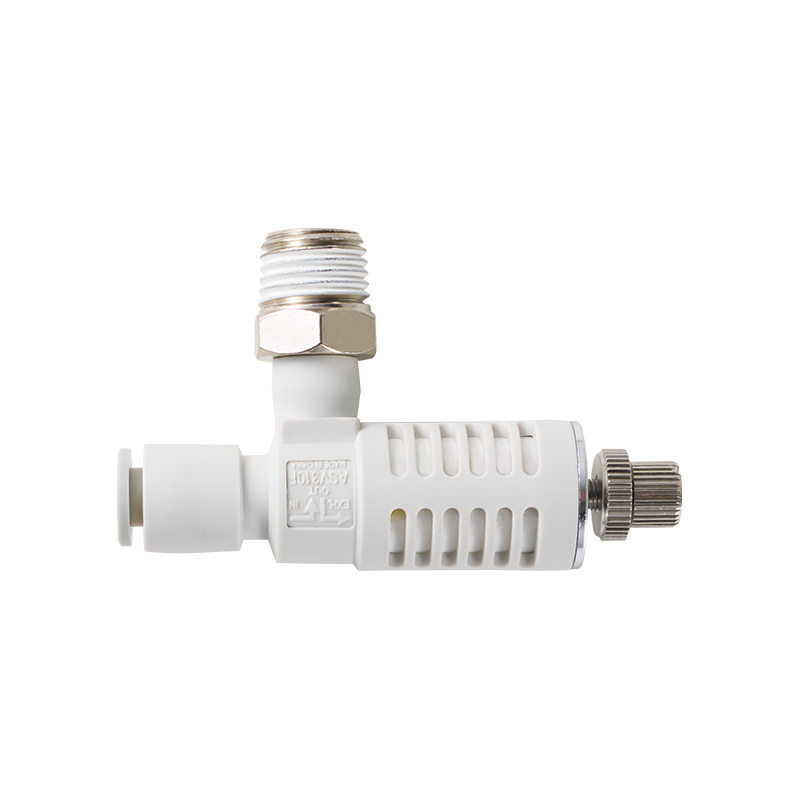

ASV Series Quick Exhaust Valve
  • ASV Series Quick Exhaust Valve
Flow Control Valve/Check Valve

ASV Series Quick Exhaust Valve

Ang ASV series quick exhaust valve ay isang espesyal na balbula na ginagamit upang mapabilis ang proseso ng tambutso ng actuator sa pneumatic system. Pinaiikli nito ang reset response time ng cylinder o pneumatic component sa pamamagitan ng pag-optimize sa exhaust path at pagpapahusay sa dynamic na performance ng system.

Mga pangunahing tampok
Pag-optimize ng daanan ng tambutso

Magtatag ng low-resistance channel nang direkta sa atmospera upang matiyak ang walang harang na pressure relief ng gas sa inner cavity ng actuator at alisin ang action delay na dulot ng back pressure.


Pinagsamang functional na disenyo

Ang nag-iisang balbula katawan integrates ang dalawahang pag-andar ng paggamit ng pagkakaiba sa presyon ng diversion at mabilis na tambutso, nang hindi nangangailangan ng mga panlabas na kumplikadong control circuit, pinapasimple ang istraktura ng system.


Kakayahang umangkop sa kondisyon ng pagtatrabaho

Ang panloob na istraktura ng dynamic na balanse ay umaangkop sa mga pagbabago sa presyon ng hangin at nagpapanatili ng mga matatag na katangian ng tambutso sa ilalim ng madalas na mga kondisyon ng pagsisimula o pag-load ng mutation.


Pagpapabuti ng kahusayan ng system

Sa pamamagitan ng pagpapaikli sa ikot ng tambutso at pagbabawas ng idle time ng kagamitan, ang cycle rate at kahusayan sa paggamit ng enerhiya ng pneumatic equipment ay hindi direktang napabuti.


Mekanismo ng pagpapagaan ng kasalanan

Awtomatikong lumipat sa exhaust mode kapag naputol ang supply ng hangin upang maiwasan ang hindi makontrol na pag-displace ng actuator dahil sa natitirang presyon.

E-mail: manager@cktworld.com
I-download
NAUNA：AK Series Check Valve
SUSUNOD：ASP Series Speed ​​Control Valve na May Pilot Operated Check Valve
  • Modelo ASV120F ASV220F ASV310F ·410F ASV510F
    Ginamit na likido Hangin
    Garantiyang paglaban sa presyon 1.5MPa
    Pinakamataas na presyon ng pagpapatakbo 1MPa
    Pinakamababang presyon ng pagpapatakbo 0.1MPa
    Temperatura sa paligid at temperatura ng likido -5 hanggang 60°C (ngunit hindi nagyelo)
    Tandaan 1 Angkop na materyal ng tubo Naylon, malambot na naylon, polyurethane
    Opsyonal Pabilog na lock nut May splash guard, round lock nut
    Tandaan 1) Bigyang-pansin ang pinakamataas na operating pressure ng malambot na nylon at polyurethane.

    Isinama ang mabilis na balbula ng tambutso at balbula ng tambutso ng tambutso. Maaaring gamitin para sa high-speed drive ng mga cylinder.
    ● Humigit-kumulang 2 beses ang epektibong cross-sectional area (kumpara sa mga speed control valve)
    Mga Kaukulang Modelo: ASV310F, 410F, 510F
    ● Nilagyan ng silencer at quick-change connector
    ● Ang flame-retardant resin valve body ay karaniwan (UL specification V-0)
    Mga Kaukulang Modelo: ASV310F, 410F, 510F
    ● Lahat ng brass parts ay electrolytically nickel-plated

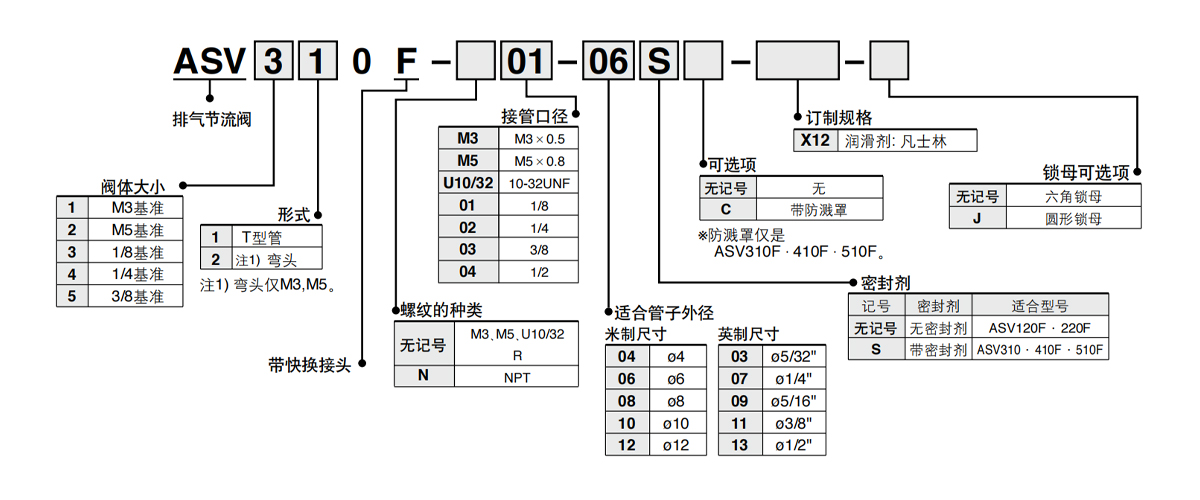

  • Modelo Diametro ng pagkuha Angkop para sa panlabas na diameter ng tubo (mm) Daloy ng bilis ng tunog dm³/(s ·bar) Ang ratio ng kritikal na presyon
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-OUT OUT-EXH IN-OUT OUT-EXH.
    ASV120F-M3 M3×0.5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0.8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

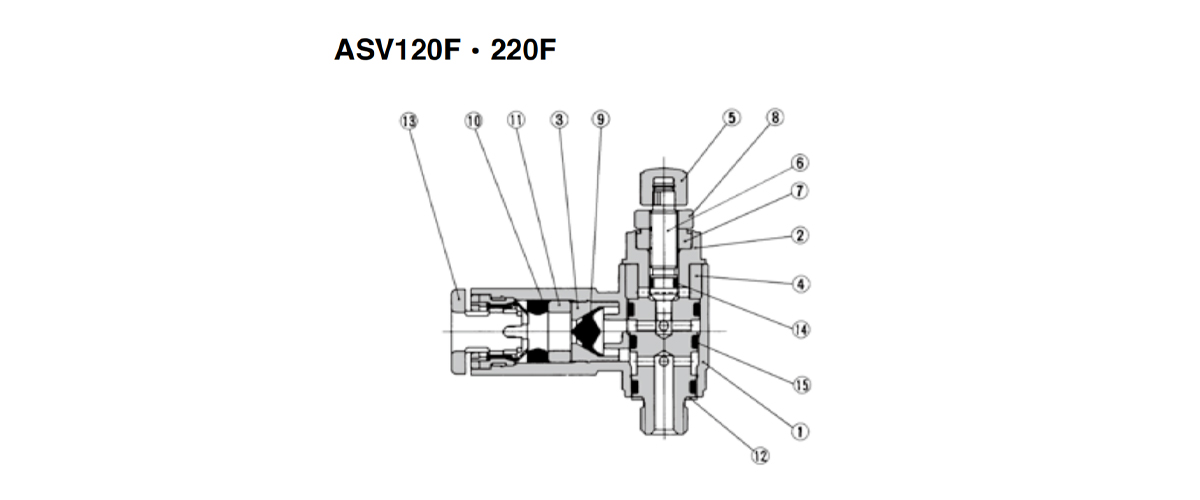

  • Mga bahagi ng sangkap
    Numero Pangalan ng bahagi materyal Tandaan
    1 Katawan ng balbula A PBT
    2 Katawan ng balbula B tanso Tandaan 1) Electroless nickel plating
    3 Valve seat ring tanso Electroless nickel plating
    4 Pagpapatahimik ng materyal PVA sponge
    5 Handwheel PBT Uri ng M3: tanso electroless nickel plating
    6 Balbula ng karayom tanso Electroless nickel plating
    7 Balbula ng karayom guide seat tanso Electroless nickel plating
    8 Lock nut Steel Note 3) Zinc chromate Tandaan 2)
    9 core ng balbula HNBR
    10 Piraso ng pagbubuklod NBR
    11 Naghihiwalay na singsing POM
    12 Sealing pad Hindi kinakalawang na asero/NBR Ang uri ng M3 ay PVC
    13 Bitawan ang manggas -
    14 O-singsing NBR
    15 O-singsing NBR
    Tandaan 1) M3 type is made of stainless steel.
    Tandaan 2) Round lock nuts are electroplated with nickel.
    Tandaan 3) Round lock nuts are made of brass.

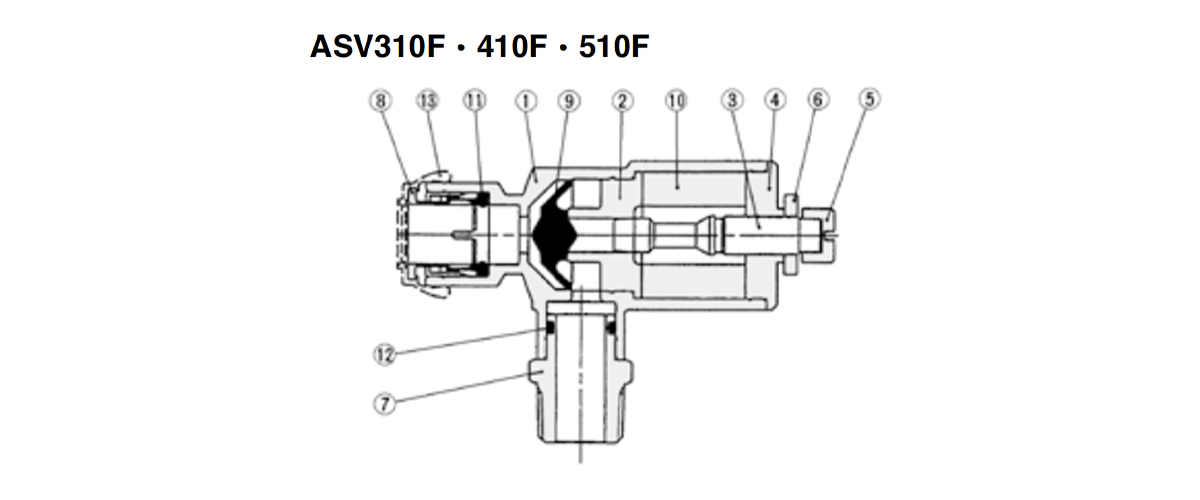

    Mga bahagi ng sangkap
    Numero Pangalan ng bahagi materyal Tandaan
    1 Katawan ng balbula A PBT UL94V-0
    2 Valve seat ring Aluminyo haluang metal Paggamot ng Chromate
    3 Balbula ng karayom Aluminyo haluang metal Electroless nickel plating
    4 Balbula ng karayom guide seat Aluminyo haluang metal Electroless nickel plating
    5 Handwheel tanso Electroless nickel plating
    6 Lock nut Steel Tandaan 2) Zinc chromate Tandaan 1)
    7 Press-fit joint tanso Electroless nickel plating
    8 Bitawan ang manggas -
    9 core ng balbula Polyurethane na goma
    10 Materyal sa pagbabawas ng ingay PVA sponge
    11 Piraso ng pagbubuklod NBR
    12 O-singsing NBR
    13 Takpan Flame-retardant CR UL94V-0
    Tandaan 1) Round lock nuts are electroplated with nickel.
    Tandaan 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

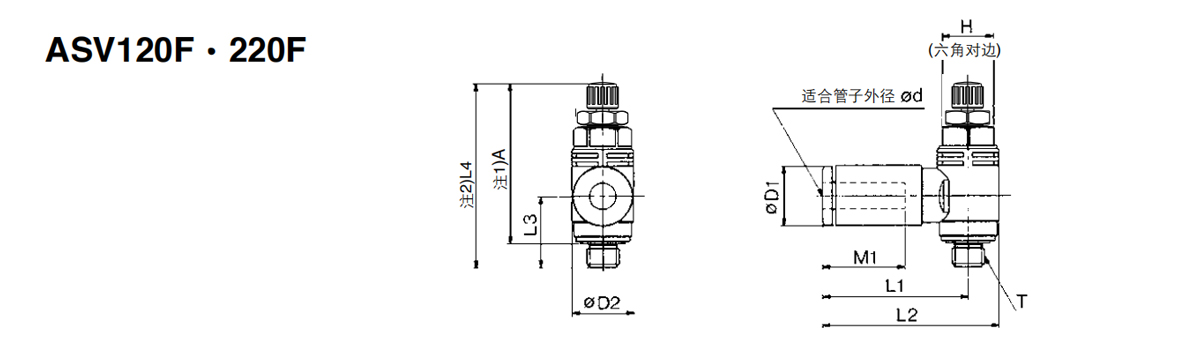

    Mga sukat ng panukat
    Modeloooo Angkop para sa panlabas na diameter ng tubo d T H D1 D2 L1 L2 L3 L4 ※A M1 Kalidad
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3×0.5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0.8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0.8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Tandaan 1) Reference dimensions after screwing in M thread
    Tandaan 2) L4 is the reference dimension.

    Mga sukat ng imperyal
    Modeloooo Angkop para sa panlabas na diameter ng tubo d T H D1 D2 L1 L2 L3 L4 ※A M1 Kalidad
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Tandaan 1) Reference dimensions after screwing in U10/32 thread.
    Tandaan 2) L4 is the reference dimension.

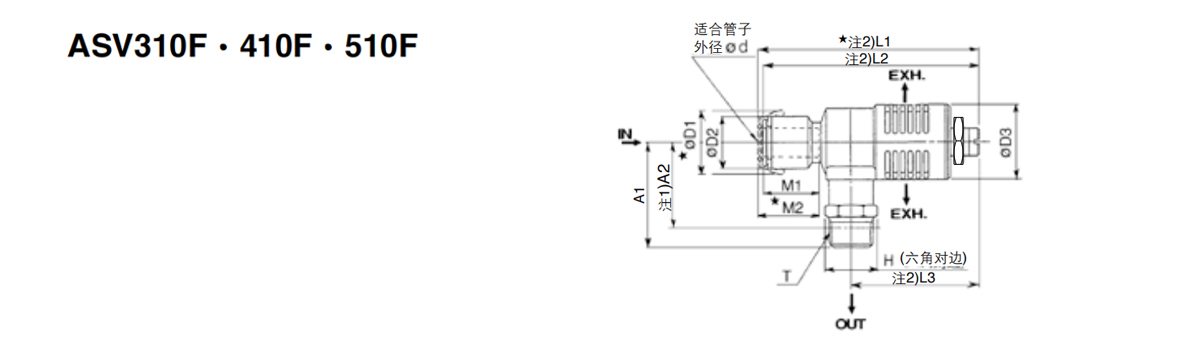

    Mga sukat ng panukat
    Modeloooo Angkop para sa panlabas na diameter ng tubo d T H □D1 D2 D3 □L1 L2 L3 Tandaan 2)
    A1     		A2 M1 ★M2 Kalidad
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Mga sukat na may takip.
    Tandaan 1) Reference dimensions after screwing in R thread.
    Tandaan 2) L1, L2, and L3 are reference dimensions.

    Mga sukat ng imperyal
    Modeloooo Angkop para sa panlabas na diameter ng tubo d T H ★D1 D2 D3 ★L1 L2 L3 Tandaan 2)
    A1     		Tandaan 1)
    A2     		M1 ★M2 Kalidad
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Mga sukat na may takip.
    Tandaan 1) Reference dimensions after NPT thread is screwed in.
    Tandaan 2) L1, L2, and L3 are reference dimensions.
