CG1 Series Single Rod Double Acting Light Cylinder Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Mini Cylinder / CG1 Series Single Rod Double Acting Light Cylinder

CG1 Series Single Rod Double Acting Light Cylinder CG1 Series Single Rod Double Acting Light Cylinder CG1 Series Single Rod Double Acting Light Cylinder
  • CG1 Series Single Rod Double Acting Light Cylinder
  • CG1 Series Single Rod Double Acting Light Cylinder
  • CG1 Series Single Rod Double Acting Light Cylinder
Mini Cylinder

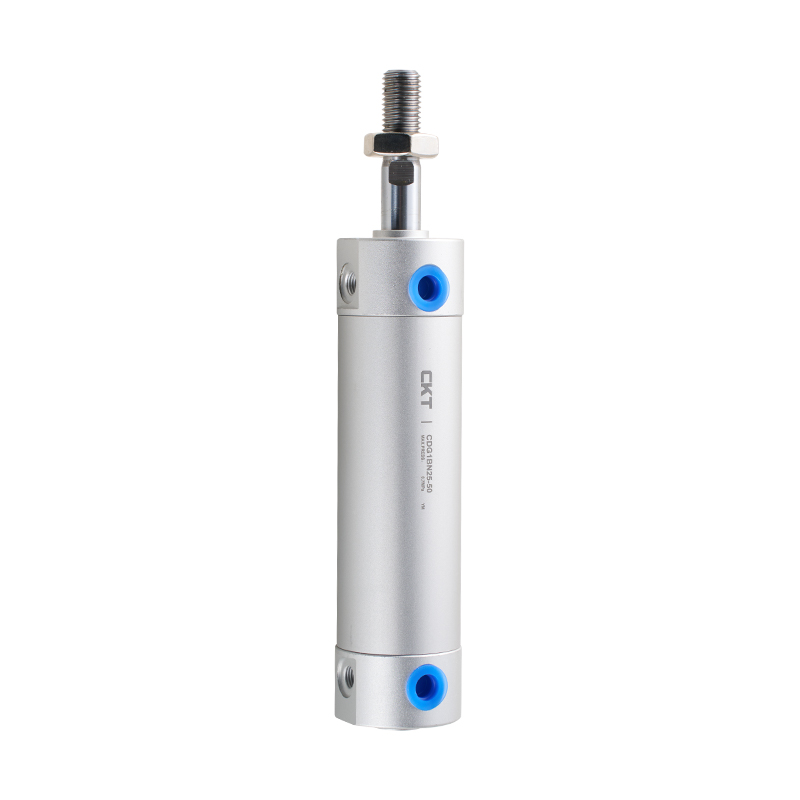

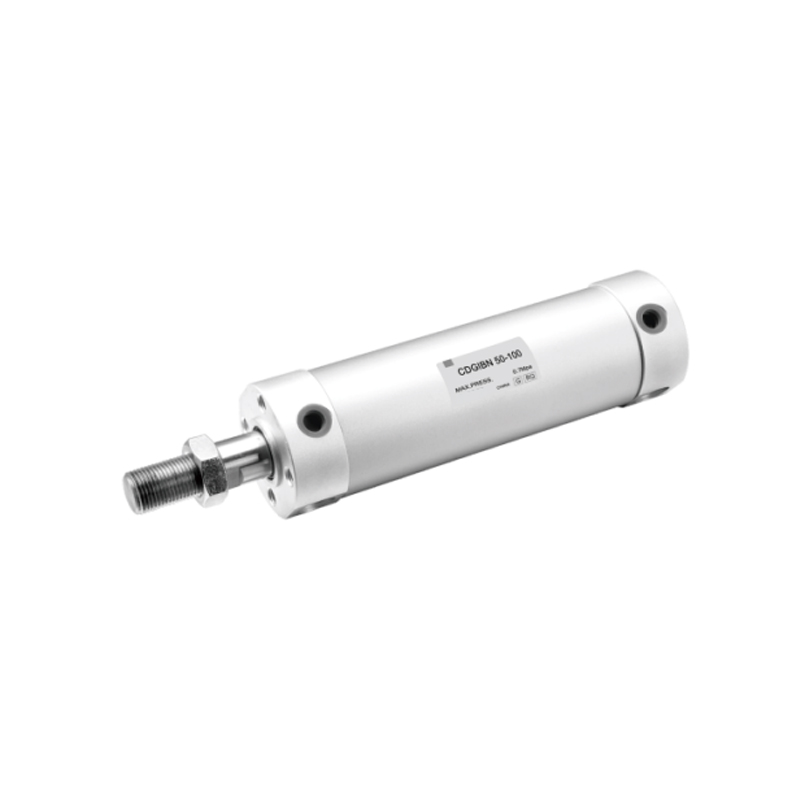

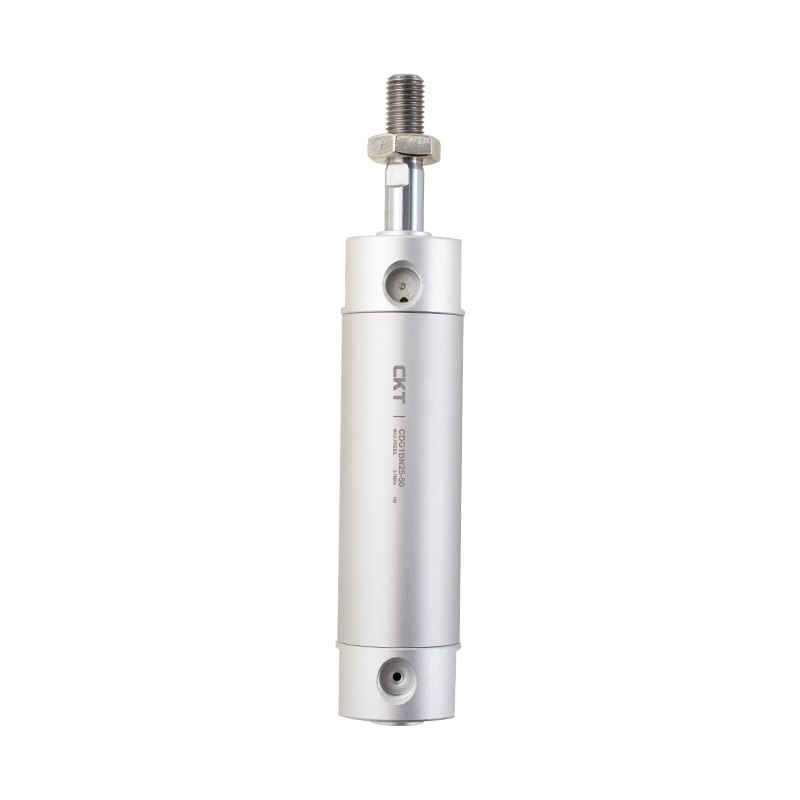

CG1 Series Single Rod Double Acting Light Cylinder

1. Ang mga takip sa harap at likuran ay nilagyan ng mga nakapirming anti-collision pad upang mabawasan ang pagbaliktad ng epekto ng silindro;
2. Ang cylinder barrel at ang harap at likurang mga takip ay konektado sa pamamagitan ng precision thread upang matiyak ang sealing at katatagan;
3. Ang takip sa harap ay nilagyan ng self-lubricating bearing, at walang karagdagang pagpapadulas ang kinakailangan;
4. Ang iba't ibang mga form sa pag-install ay magagamit para sa mga customer na pumili mula sa, na kung saan ay maginhawa para sa paggamit;
5. May mga butas sa pag-install sa magkabilang panig ng mga takip sa harap at likuran;
6. Opsyonal ang mga uri ng air at rubber buffer.

E-mail: manager@cktworld.com
I-download
NAUNA：Walang nakaraang artikulo
SUSUNOD：MI Series na Stainless Steel Mini Cylinder
  • diameter ng silindro (mm) 20 25 32 40 50 63 80 100
    Ginamit na likido Hangin
    Operating mode Doble-acting
    Pinakamataas na presyon ng pagpapatakbo 1.0MPa
    Pinakamababang presyon ng pagpapatakbo 0.05MPa
    Ambient at tuluy-tuloy na temperatura Magnetic switch: -10°C hanggang 60°C
    Non-magnetic switch: -10°C hanggang 70°C
    Bilis ng piston 50~1000mm/s 50~700mm/s
    Buffering Rubber cushioning/air cushioning
    Stroke haba tolerance mm ~1000:(0~ 1.4)
    ~1200:(0~ 1.8)     		~1000:(0~ 1.4)
    ~1500:(0~ 1.8)
    *Pagpapadulas Hindi kinakailangan
    Diametro ng koneksyon Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Kung kailangan ng oiling, gamitin ang Turbine Oil No. 1 ISOVG32.

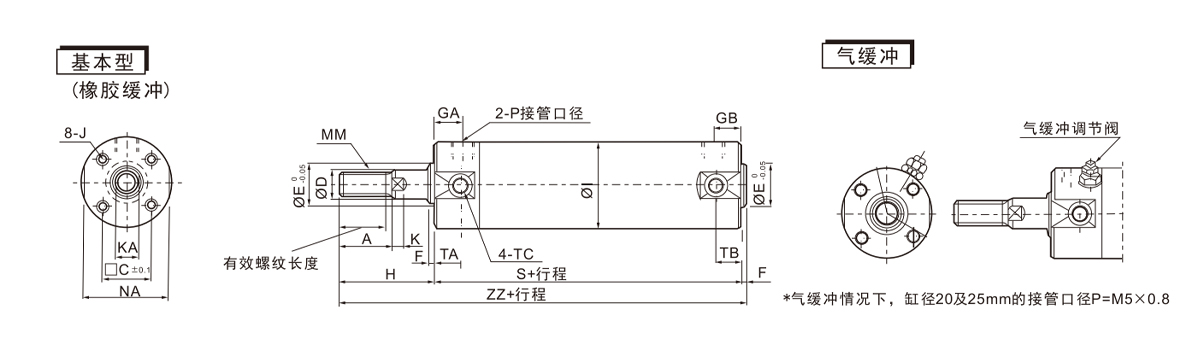

  • diameter ng silindro (mm) Saklaw ng paglalakbay (mm) Epektibong haba ng thread A □C OD ØE F GA GB I J K KA MM NA P S TA TB TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0.7  Deep7 4 6 M8×1.25 24 *1/8 69 11 11 M5×0.8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0.8  Malalim7.5 5.5 8 M10×1.25 29 *1/8 69 11 11 M6×0.75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0.8  Deep8 5.5 10 M10×1.25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Malalim12 6 14 M14×1.5 44 1/8 78 12 10 M10×1.25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1.25  Malalim16 7 18 M18×1.5 55 1/4 90 13 12 M12×1.25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1.5  Malalim16 7 18 M18×1.5 69 1/4 90 13 12 M14×1.5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1.5  Malalim22 10 22 M22×1.5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1.75  Malalim22 10 26 M26×1.5 100 1/2 108 - - 71 182

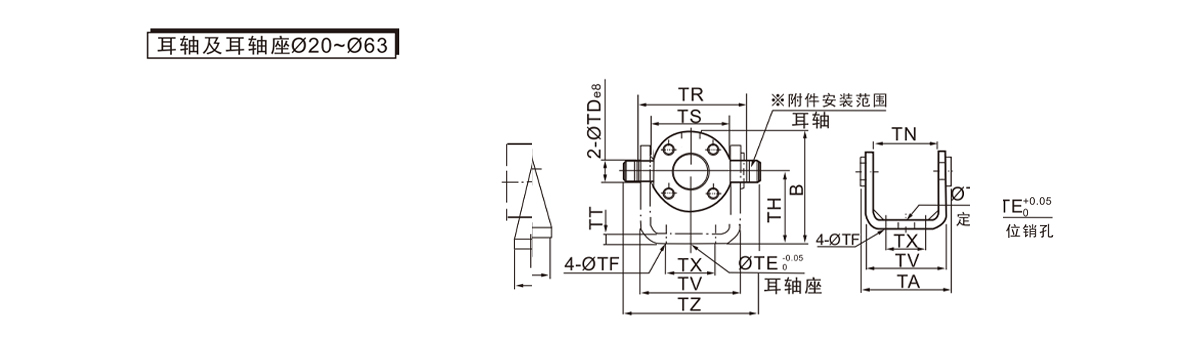

    diameter ng silindro (mm) axis ng tainga upuan sa tainga
    Numero ng bahagi ØTDeB Numero ng bahagi B TB ØTE ØTF TH TR TS TT TV TW TX TY TZ
    20 CG-T020 8 -0.025
    -0.047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0.025
    -0.047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0.032
    -0.059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0.032
    -0.059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0.032
    -0.059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0.032
    -0.059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

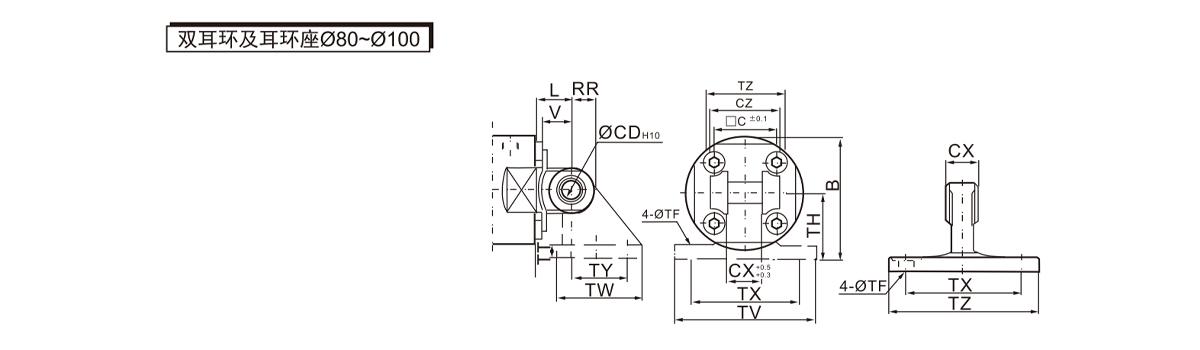

    diameter ng silindro (mm) Dobleng hikaw May hawak ng hikaw
    Numero ng bahagi ØCD  H10 CX CZ L RR V Numero ng bahagi ØTF TH TT TV TW TX TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

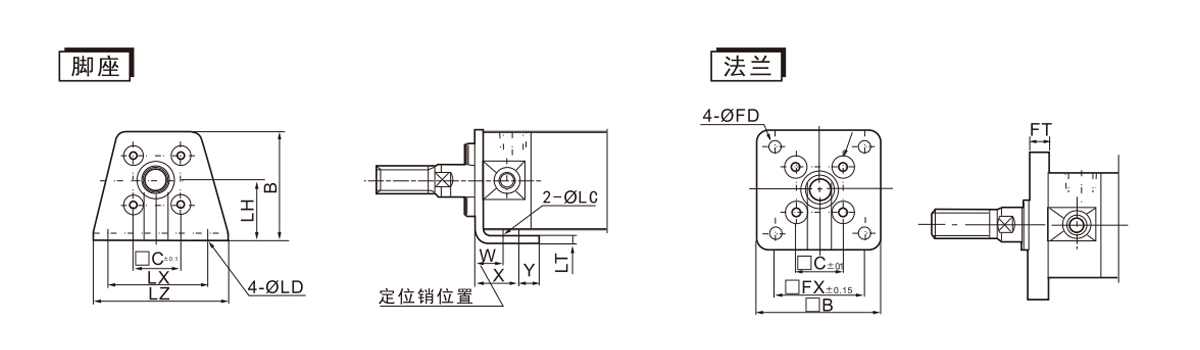

    diameter ng silindro (mm) Paanan Flange
    Numero ng bahagi ØLC ØLD LH LT LX LZ B W X Y Numero ng bahagi □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

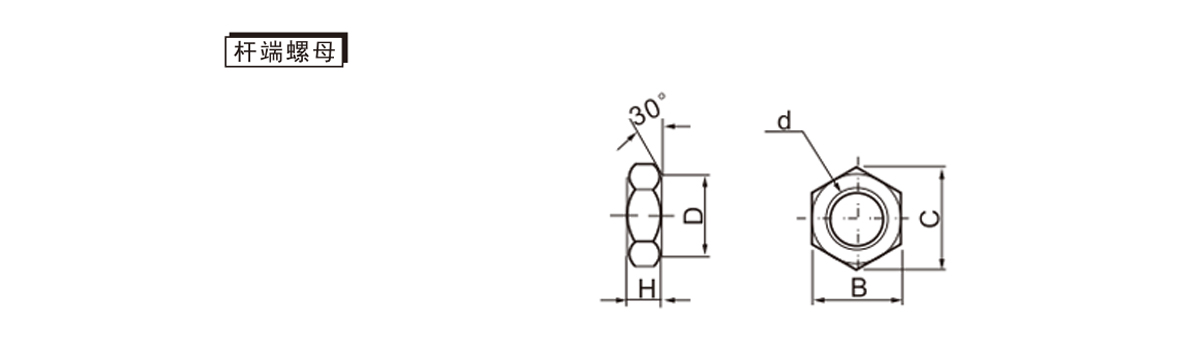

    diameter ng silindro (mm) Rod end nut
    Numero ng bahagi d H B C D
    20 NT-02 M8×1.25 5 13 15 12.5
    2,532 NT-03 M10×1.25 6 17 19.6 16.5
    40 NT-G04 M14×1.5 8 19 (21.9) 18
    5,063 NT-G05 M18×1.5 11 24 (27.7) 23
    80 NT-08 M22×1.5 13 32 (37.0) 31
    100 NT-10 M26×1.5 16 41 (47.3) 39

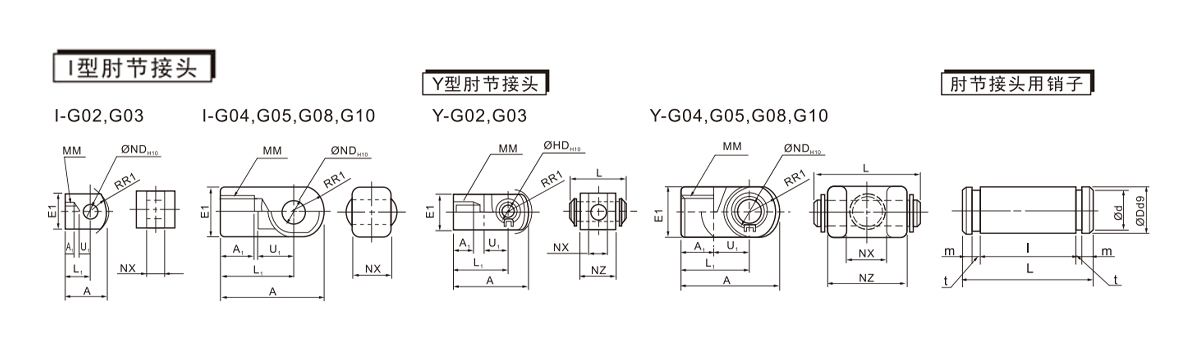

    diameter ng silindro (mm) Type I Elbow Joint Y-type na elbow joint connector Pin ng magkasanib na siko
    Numero ng bahagi A A1 E1 L1 MM RR1 U1 ND H10 NX Numero ng bahagi A A1 E1 L1 MM RR1 U1 ND H10 NX NL L Numero ng bahagi ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1.5 12 14 10 0.058
    0     		18 -0.3
    -0.5     		Y-G04 42 16 φ20 30 M14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1.5 16 20 14 0.070
    0     		22 -0.3
    -0.5     		Y-G05 56 20 φ28 40 M18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1.5 21 27 18 0.070
    0     		28 -0.3
    -0.5     		Y-G08 71 23 φ38 50 M22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1.5 24 31 22 0.084
    0     		32 -0.3
    -0.5     		Y-G10 79 24 φ44 55 M26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Ang mga pin na ginamit para sa mga joint ng elbow ng Ø80 at Ø100 cylinders ay kapareho ng mga ginagamit para sa double ear rings.
