MI Series na Stainless Steel Mini Cylinder Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Mini Cylinder / MI Series na Stainless Steel Mini Cylinder

MI Series na Stainless Steel Mini Cylinder MI Series na Stainless Steel Mini Cylinder
  • MI Series na Stainless Steel Mini Cylinder
  • MI Series na Stainless Steel Mini Cylinder
Mini Cylinder

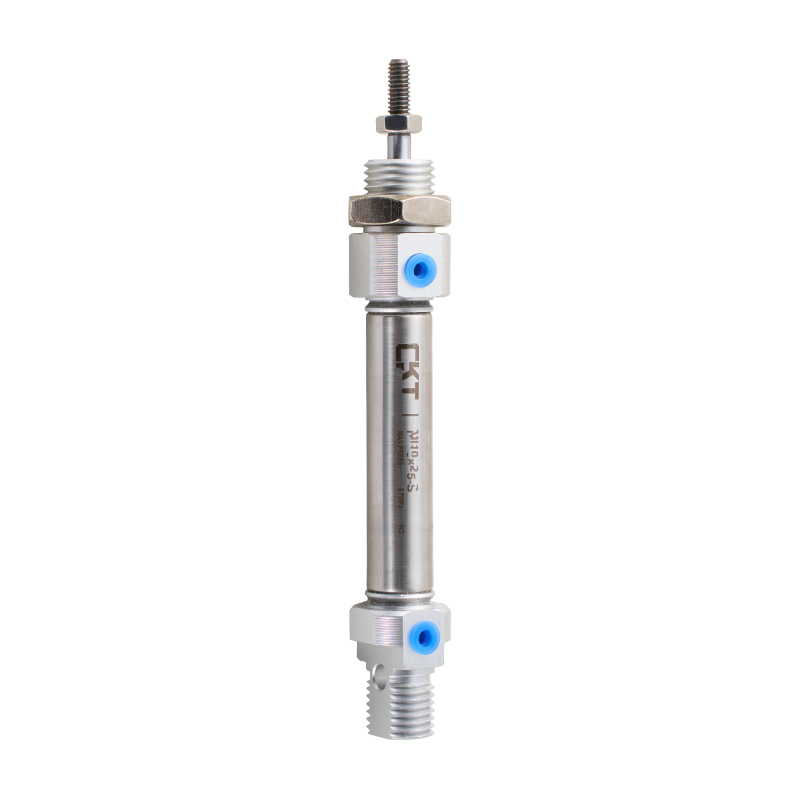

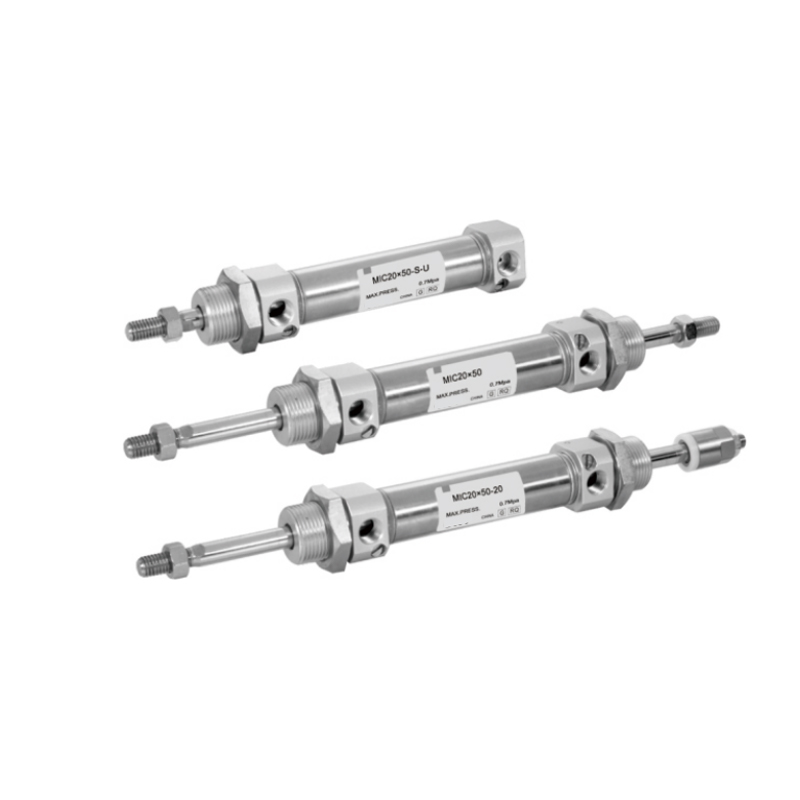

MI Series na Stainless Steel Mini Cylinder

1. Ang mga takip sa harap at likuran ay nilagyan ng mga nakapirming anti-collision pad upang mabawasan ang pagbaliktad ng epekto ng silindro;
2. Ang iba't ibang uri ng takip sa likuran ay ginagawang mas maginhawa ang pag-install ng silindro;
3. Ang mga takip sa harap at likuran at ang hindi kinakalawang na asero na katawan ay nagpapatibay ng isang riveted rolling structure, na maaasahan sa koneksyon;
4. Ang cylinder body ay gawa sa hindi kinakalawang na asero, upang ang silindro ay maaaring umangkop sa pangkalahatang kinakaing unti-unti na mga kapaligiran sa pagtatrabaho;
5. Available ang mga cylinder ng iba't ibang mga detalye at mga accessory sa pag-install ng cylinder para sa mga customer na mapagpipilian.

E-mail: manager@cktworld.com
I-download
NAUNA：CG1 Series Single Rod Double Acting Light Cylinder
SUSUNOD：Mali Serye ng Aluminum Alloy Mini Cylinder
  • Inner diameter (mm) 8 10 12 16 20 25 32 40
    Uri ng pagkilos Uri ng double-acting, single-acting extrusion type, single-acting introduction type
    - Double-acting na uri ng cushioning
    Gumagamit na daluyan Hangin
    Saklaw ng operating pressure Double-acting type 0.1~1.0MPa(14~145Psi)
    Uri ng single-acting 0.2~1.0MPa(28~145Psi)
    Garantiyang paglaban sa presyon 1.5MPa(215Psi)
    Saklaw ng temperatura ng pagpapatakbo °C -20~70
    Saklaw ng bilis ng pagpapatakbo Uri ng double-acting: 30–800
    Uri ng single-acting: 50–800
    Saklaw ng pagpapahintulot sa paglalakbay 0~150(0~ 1.0)     >150 14(0~ 1.0)
    Uri ng buffer MIC series: Adjustable cushioning;
    Iba pang serye: Mga anti-collision pad
    Diametro ng Takeover M5×0.8 PT1/8 PT1/4

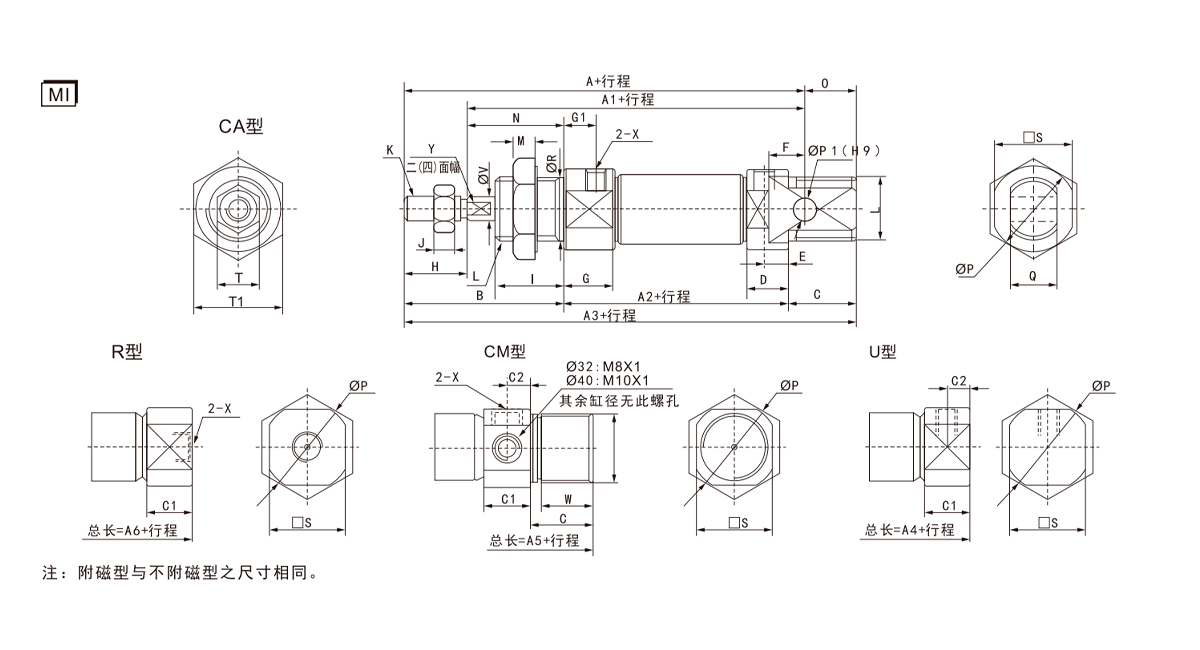

  • Silindro diameter/Simbolo A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Silindro diameter/Simbolo J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    10 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 5 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 5 M6×1.0 M16×1.5 6 22 13 22 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 6 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

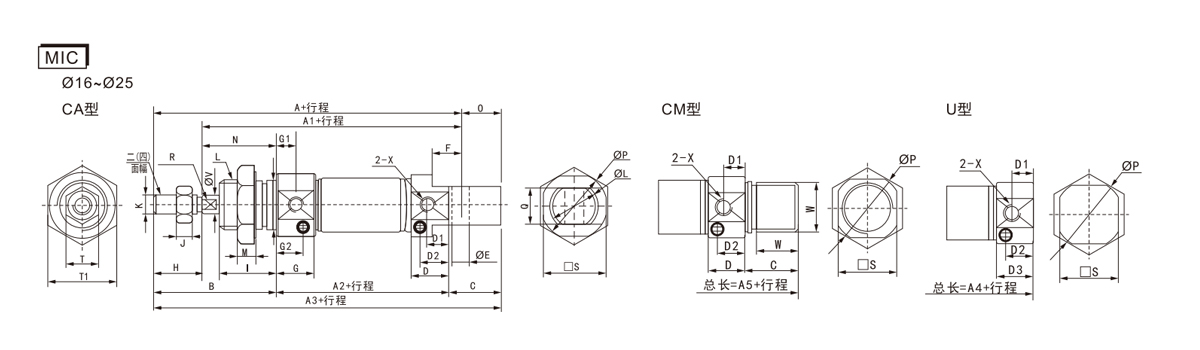

    Silindro diameter/Simbolo A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Silindro diameter/Simbolo H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1.0 M16×1.5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0.8
    20 20 20 6 M8×1.25 M22×1.5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1.25 M22×1.5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

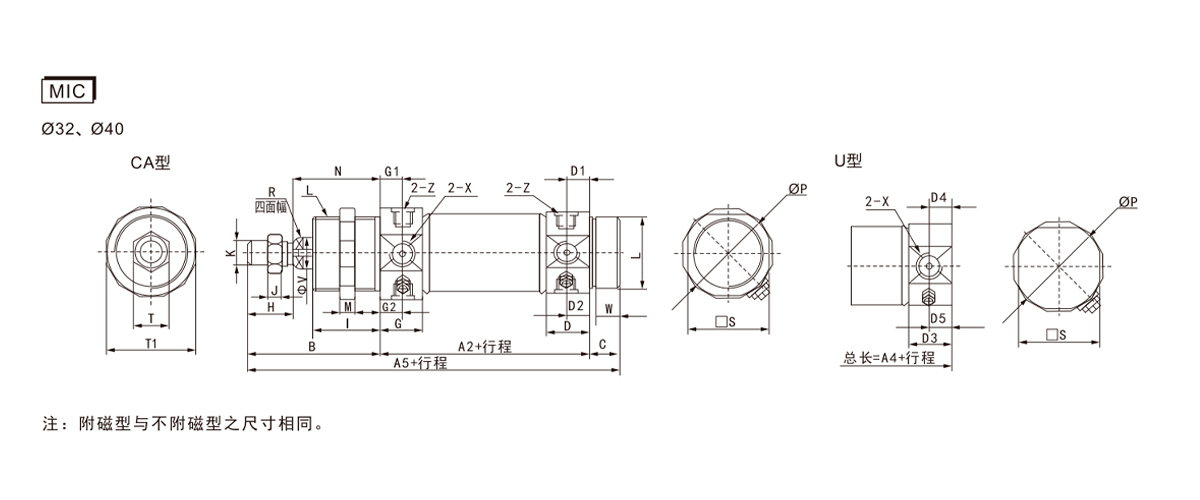

    Silindro diameter/Simbolo A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1.25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1.25

    Silindro diameter/Simbolo L M N P S T T1 V W X
    32 M30×1.5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1.5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

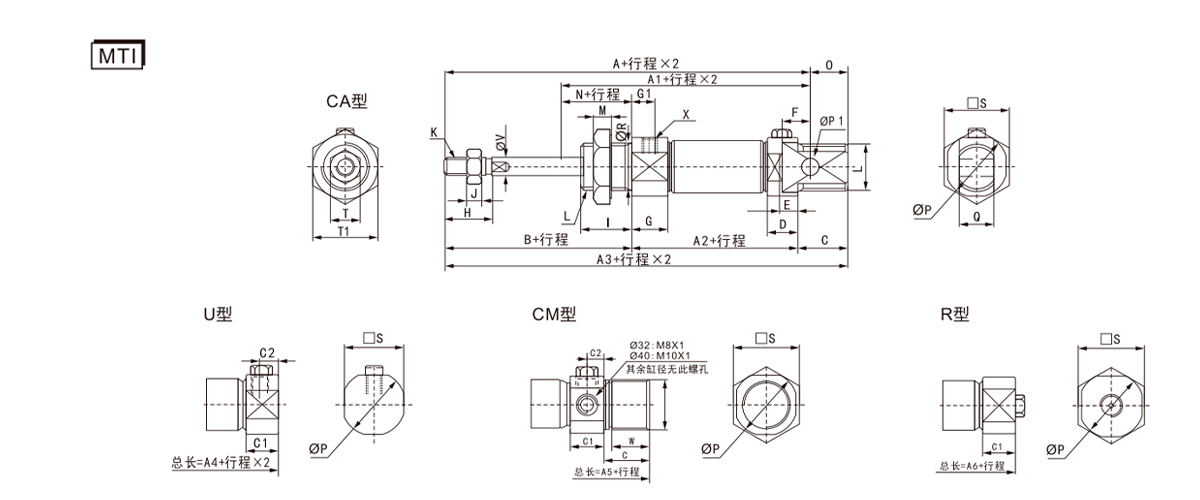

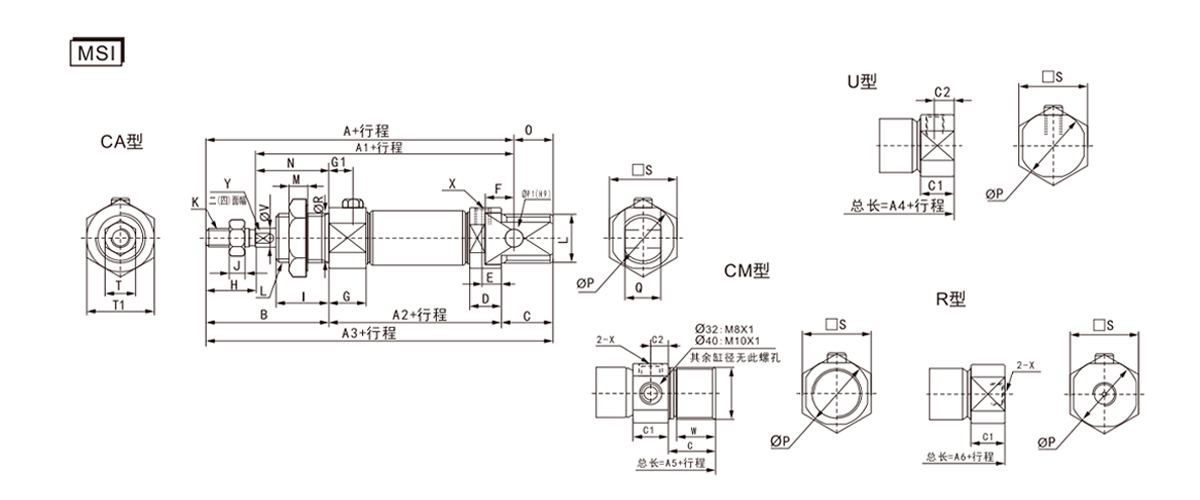

    Simbolo A A1 A2 A3 A4
    Cylinder diameter/Stroke 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Simbolo A5 A6 B C C1 C2 D E F G G1 H I J
    Cylinder diameter/Stroke 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Silindro diameter/Simbolo K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 -
    10 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 M6×1.0 M16×1.5 6 22 13 20 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

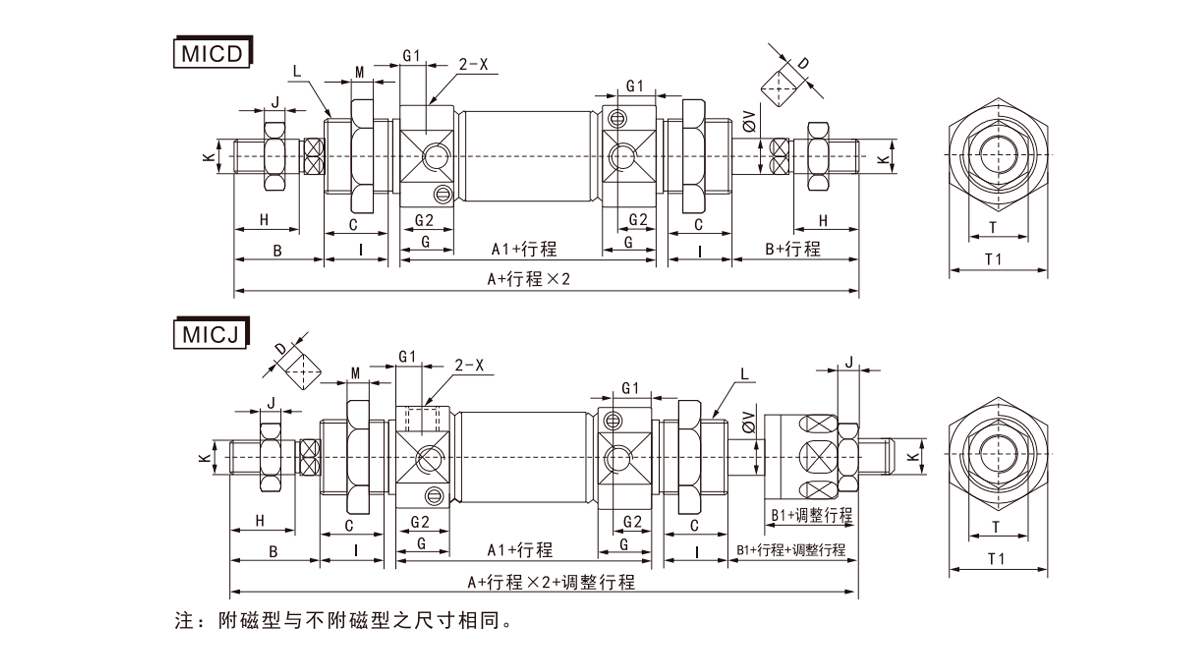

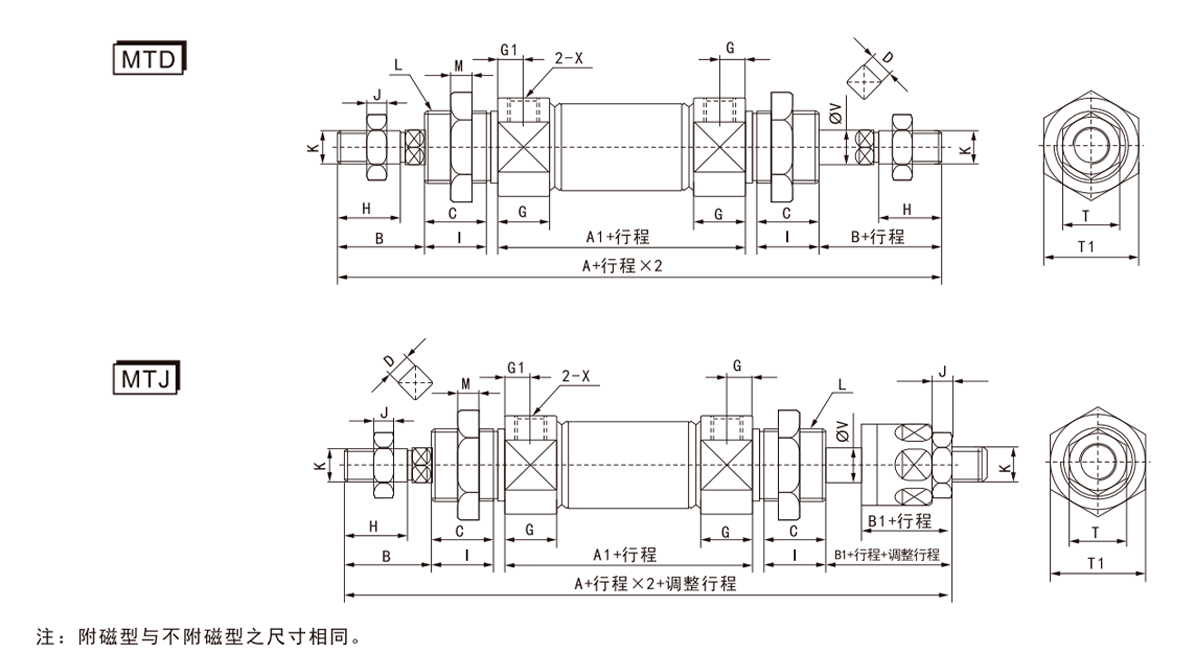

    Silindro diameter/Simbolo A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    12 128 52 128 21 21 14.5 5 (dalawang panig) 12.5 8 14 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    16 134 58 134 21 21 13.5 5 (dalawang panig) 12.5 8 14.5 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    20 150 62 151 24 25 16.5 6 (dalawang panig) 14.5 7.5 18 20 6 M8×1.25 M22×1.5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (apat na panig) 16 8 20.5 22 6 M10×1.25 M22×1.5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (apat na panig) 16.5 9 17.5 30 6 M10×1.25 M30×1.5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (apat na panig) 22 12 21 35 7 M10×1.25 M38×1.5 8 17 46 16 PT1/4

    Simbolo/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (dalawang panig) 6 (dalawang panig) 8 (apat na panig) 10 (apat na panig) 14 (apat na panig)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1.25 M10×1.25 M10×1.25 M12×1.25
    L M16×1.5 M22×1.5 M22×1.5 M30×1.5 M38×1.5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0.8 PT1/8 PT1/8 PT1/8 PT1/8

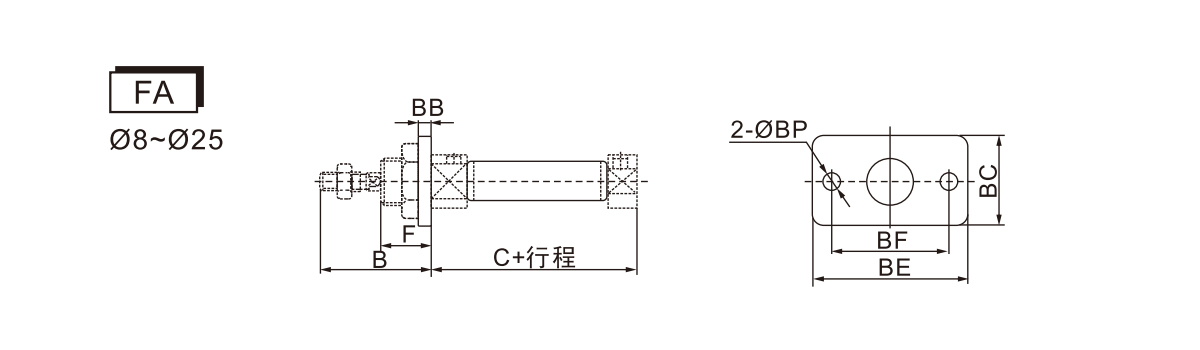

    Simbolo/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    BC 22 22 30 30 40 40
    MAGING 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

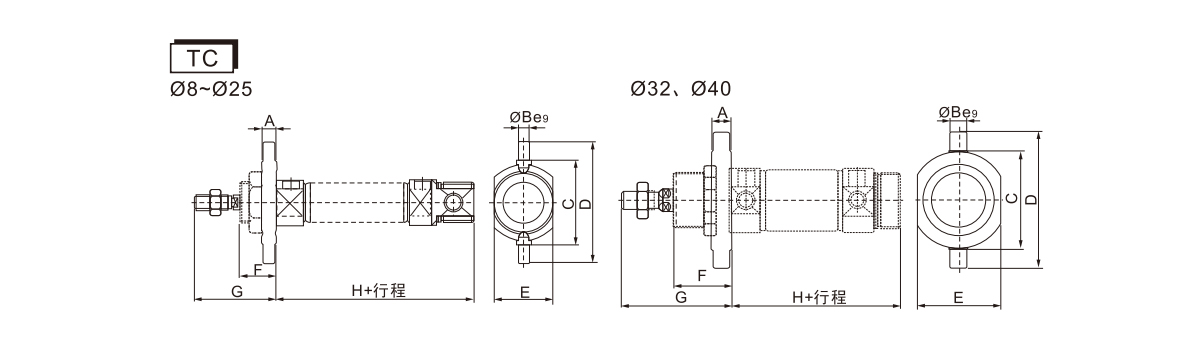

    Simbolo/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

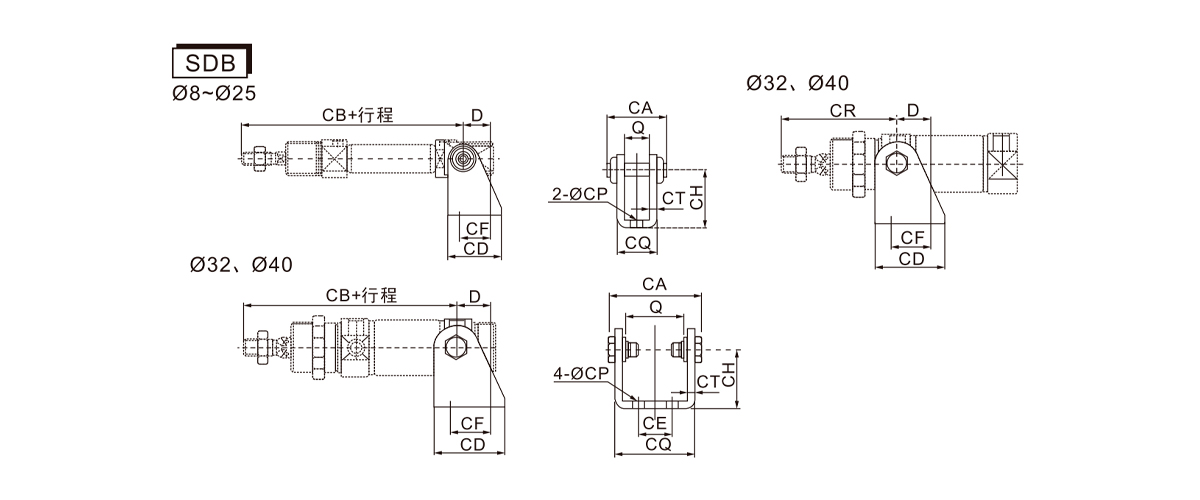

    Simbolo/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

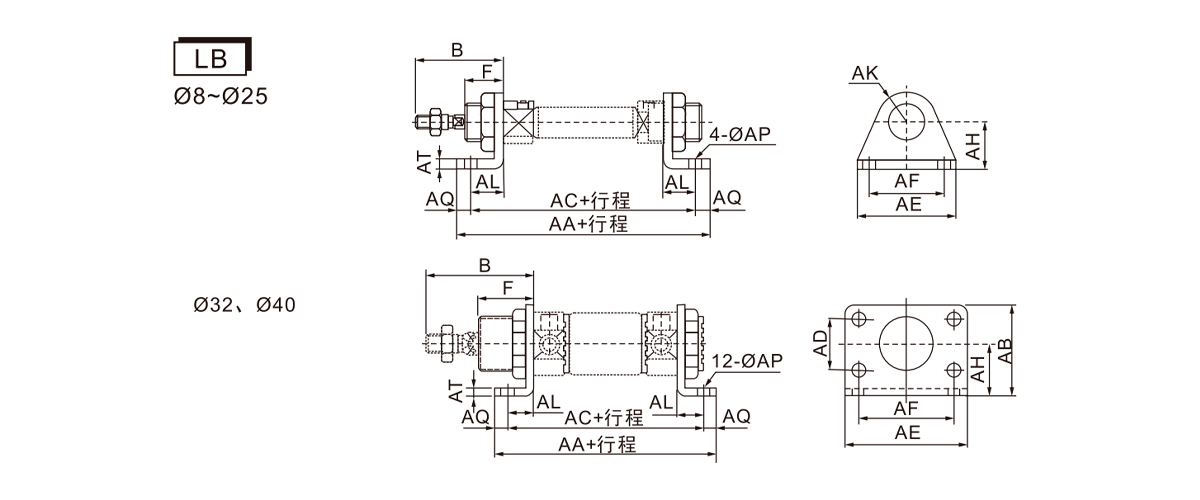

    Simbolo/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    AD - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    AH 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    SA 3 3 4 4 5 5 4 5
