Mali Serye ng Aluminum Alloy Mini Cylinder Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Mini Cylinder / Mali Serye ng Aluminum Alloy Mini Cylinder

Mali Serye ng Aluminum Alloy Mini Cylinder Mali Serye ng Aluminum Alloy Mini Cylinder Mali Serye ng Aluminum Alloy Mini Cylinder
  • Mali Serye ng Aluminum Alloy Mini Cylinder
  • Mali Serye ng Aluminum Alloy Mini Cylinder
  • Mali Serye ng Aluminum Alloy Mini Cylinder
Mini Cylinder

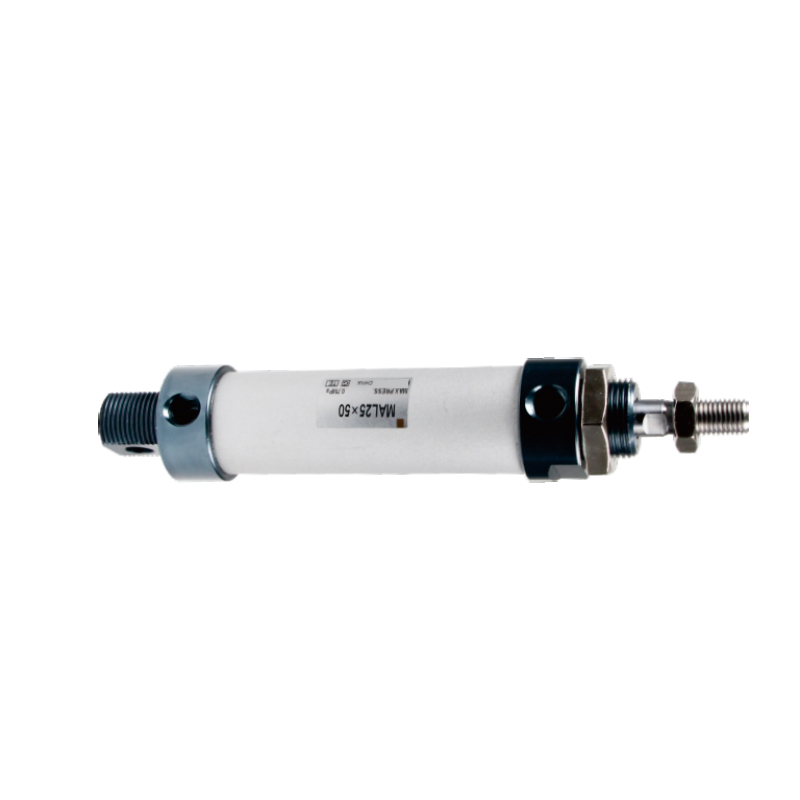

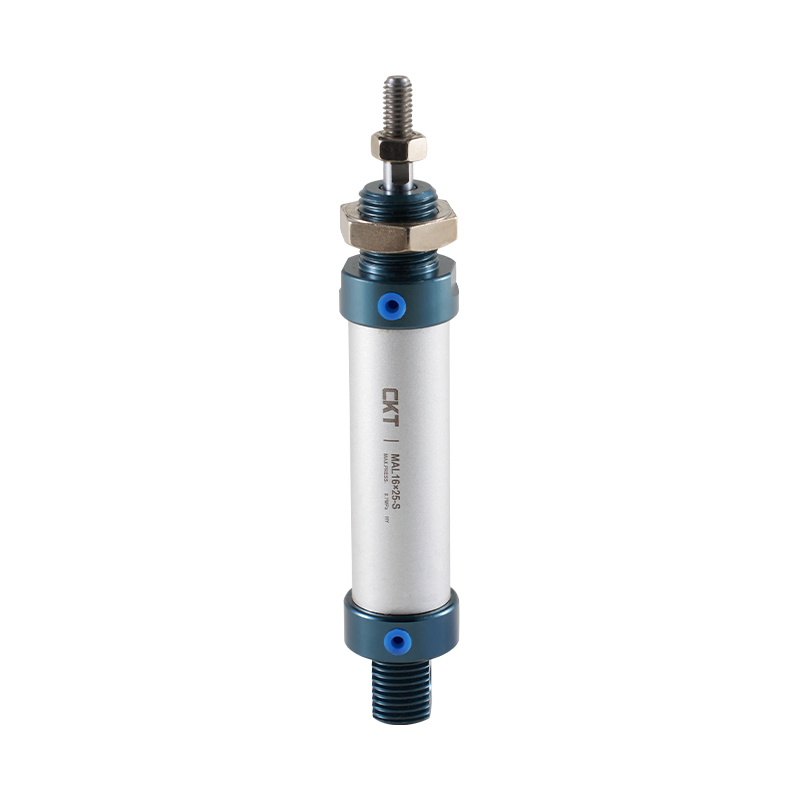

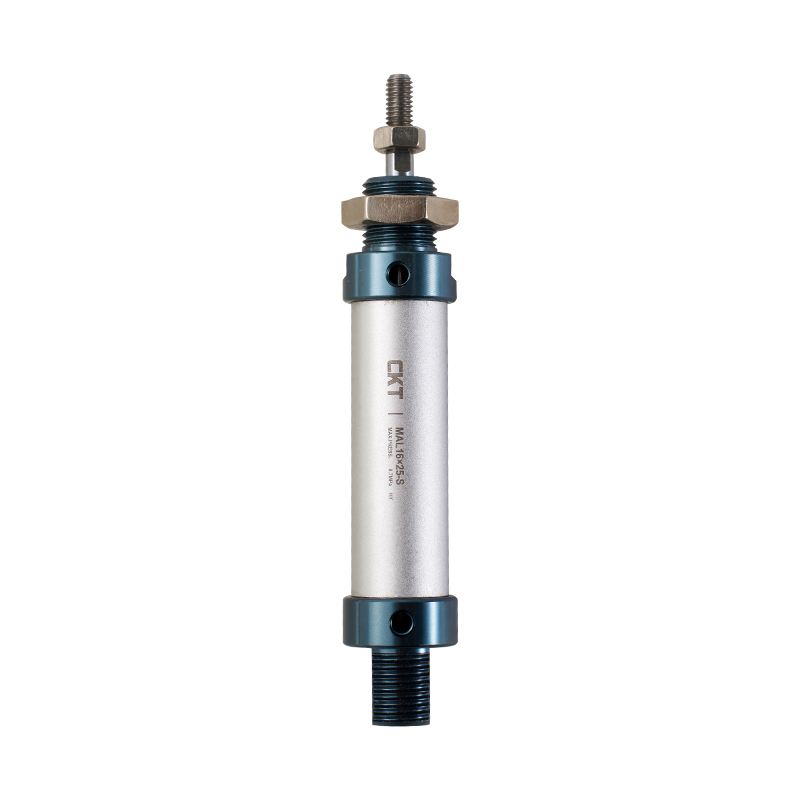

Mali Serye ng Aluminum Alloy Mini Cylinder

1. Ipatupad ang mga pamantayan ng kumpanya at gumamit ng aluminum round tube cylinder body;
2. Ang mga takip sa harap at likuran ay konektado sa cylinder tube sa pamamagitan ng mga thread;
3. Ang piston seal ay gumagamit ng isang espesyal na hugis na two-way sealing structure na may compact size at oil storage function;
4. Ang pabalat sa harap ay gumagamit ng self-lubricating bearing guide na may mahusay na pagpapadulas at paggabay sa pagganap;
5. Ang iba't ibang anyo ng takip sa likuran ay ginagawang mas maginhawa ang pag-install ng silindro;
6. Available ang mga cylinder ng iba't ibang mga detalye at mga accessory sa pag-install ng cylinder para mapili ng mga customer.

E-mail: manager@cktworld.com
I-download
NAUNA：MI Series na Stainless Steel Mini Cylinder
SUSUNOD：MA Series Stainless Steel Mini Cylinders
  • Inner diameter (mm) 20 25 32 40
    Uri ng Aksyon MSAL at MTAL serye Uri ng single-acting
    Iba pang serye Uri ng reciprocating
    Gumagamit na daluyan Hangin
    Saklaw ng presyon Uri ng reciprocating 0.1~1.0MPa(14~145Psi)
    Uri ng single-acting 0.2~1.0MPa(28~145Psi)
    Garantiyang paglaban sa presyon 1.5MPa(215Psi)
    Saklaw ng temperatura ng pagpapatakbo °C -20~70
    Saklaw ng bilis ng pagpapatakbo Uri ng single-acting：50~800mm/s
    Uri ng reaktibo: 30~800mm/s
    Saklaw ng pagpapahintulot sa paglalakbay 0~150 10 >150*1.4
    Uri ng buffer Bumper pad
    * Pagkuha ng diameter PT1/8 PT1/4
    *Ang mga uri ng thread ng NPT at G ay magagamit para sa koneksyon. Mangyaring pumili.

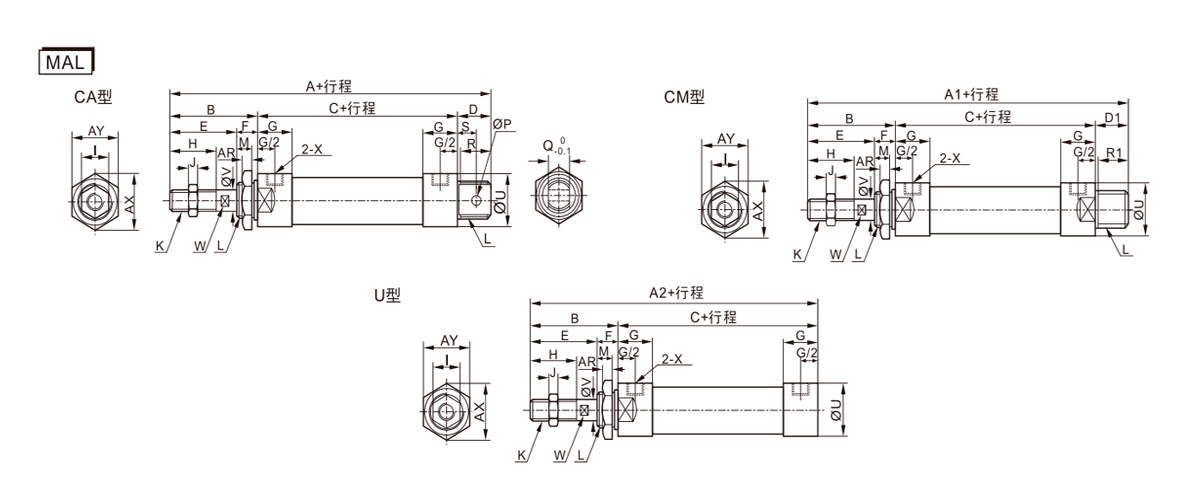

  • Silindro diameter/simbolo A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X AR AX AY
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1.5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8×1.25 M22×1.5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1.25 M30×2.0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

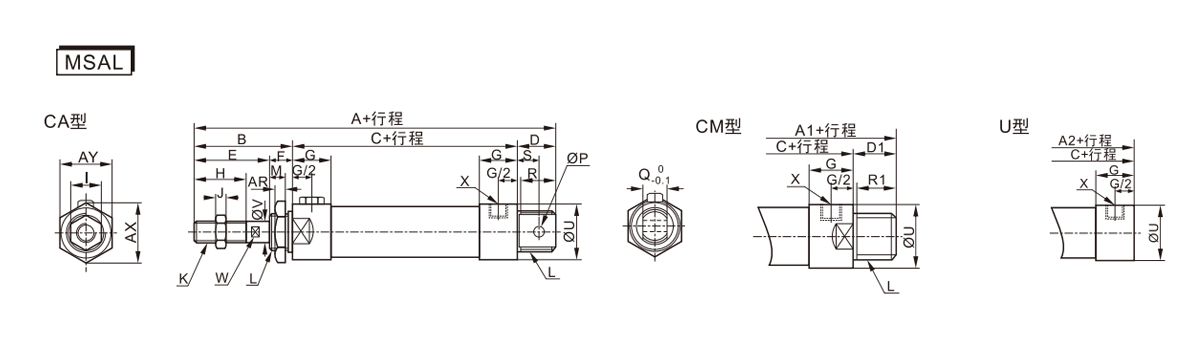

    Simbolo A A1 A2 B C D D1 E F
    Bore/stroke 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Silindro diameter/simbolo G H 1 J K L M P Q R R1 S U V W X AR AX AY
    20 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12×1.25 M30×2.0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

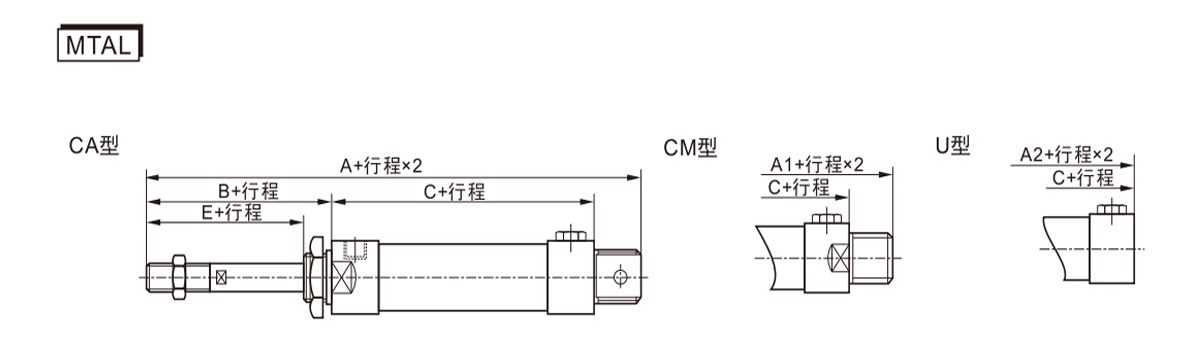

    Silindro diameter/simbolo A A1 A2 C
    Itinerary 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

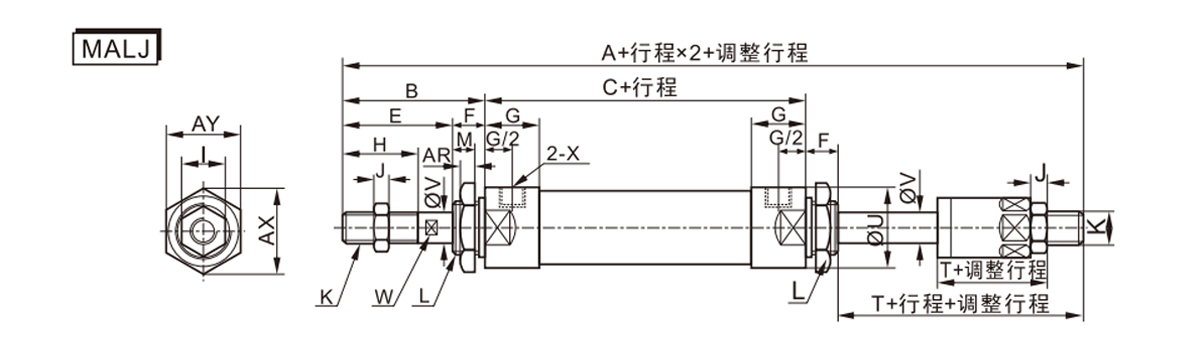

    Silindro diameter/simbolo A B C E F G H I J K L M U V W X AR AX AY
    20 150 40 70 28 12 16 20 12 6 M8×1.25 M22×1.5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1.25 M22×1.5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1.25 M24×2.0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1.25 M30×2.0 12 49.5 16 14 PT1/4 9 47 41

    Silindro diameter/simbolo A B C E F G H I J K L M T U V W X AR AX AY
    20 147 40 70 28 12 16 20 12 6 M8×1.25 M22×1.5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1.25 M22×1.5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1.25 M24×2.0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1.25 M30×2.0 12 28 49.5 16 14 PT1/4 9 47 41

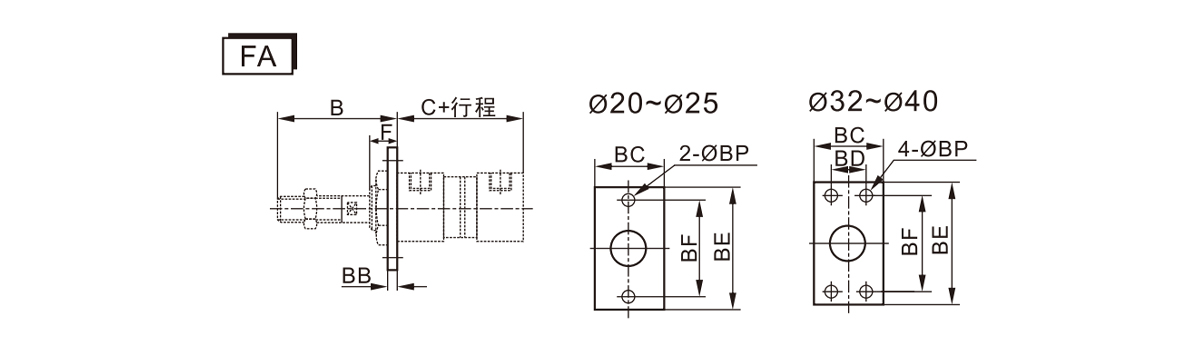

    Simbolo B C
    (MALseries)     		C(MSALserye) BB BC BD MAGING BF BP F
    Bore/stroke 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

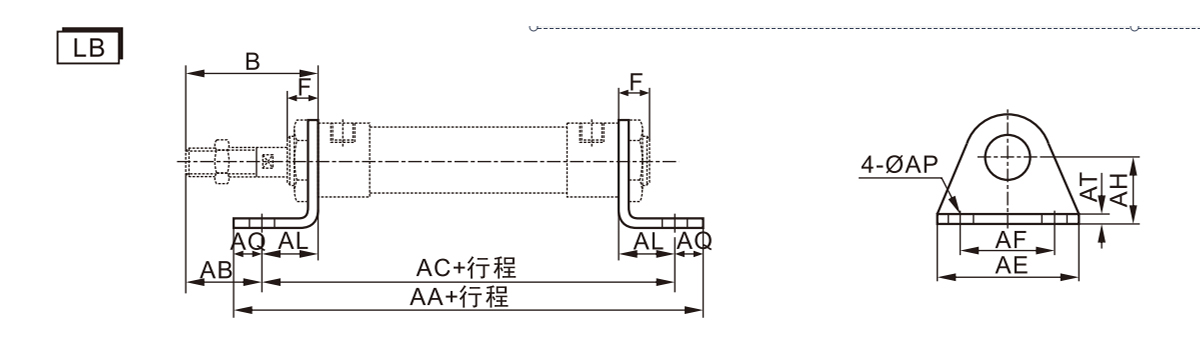

    Simbolo B F AA
    (MALseries)     		AA(serye ng MSAL) AB AC
    (MALseries)     		AC(serye ng MSAL) AE AF AL AQ AP AT AH
    Bore/stroke 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

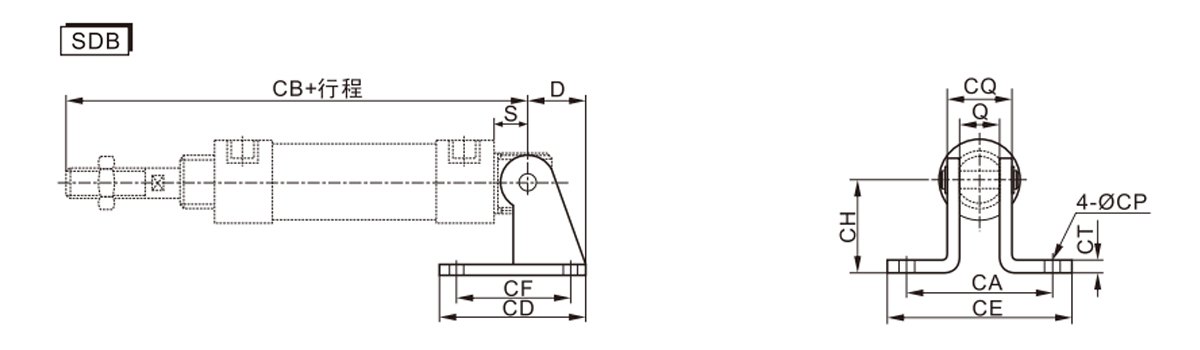

    Simbolo D S Q CA CB
    (MAL series)     		CB(serye ng MSAL) CD CE CF CH CT CP CQ
    Bore/stroke 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
