MA Series Stainless Steel Mini Cylinders Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Mini Cylinder / MA Series Stainless Steel Mini Cylinders

MA Series Stainless Steel Mini Cylinders MA Series Stainless Steel Mini Cylinders
  • MA Series Stainless Steel Mini Cylinders
  • MA Series Stainless Steel Mini Cylinders
Mini Cylinder

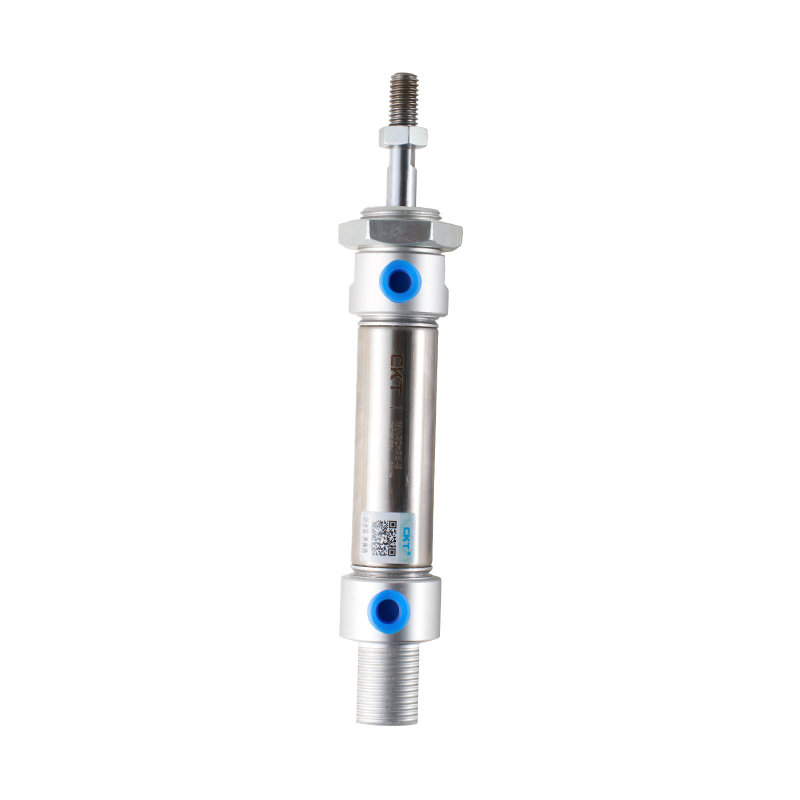

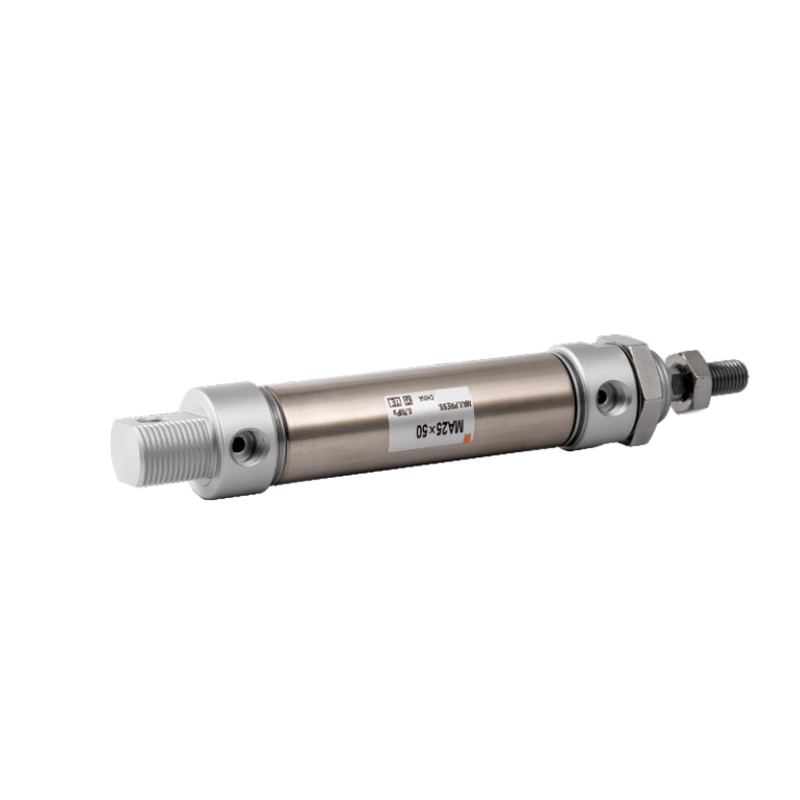

MA Series Stainless Steel Mini Cylinders

1. Ang piston seal ay gumagamit ng isang espesyal na hugis na two-way sealing structure na may compact size at oil storage function;
2. Ang mga takip sa harap at likuran ay nilagyan ng mga nakapirming anti-collision pad upang mabawasan ang pagbabalikwas ng epekto ng silindro;
3. Ang iba't ibang mga anyo ng takip sa likuran ay ginagawang mas maginhawa ang pag-install ng silindro;
4. Ang mga takip sa harap at likuran at ang hindi kinakalawang na asero na katawan ng silindro ay nagpapatibay ng isang riveted rolling structure na may maaasahang koneksyon;
5. Ang cylinder body ay gumagamit ng high-precision stainless steel pipe na may mataas na lakas at corrosion resistance;
6. Ang mga silindro ng iba't ibang mga detalye at mga accessory sa pag-install ng silindro ay magagamit para sa mga customer na pumili;
7. Ang lahat ng mga silindro sa seryeng ito ay nakakabit sa mga magnet.

E-mail: manager@cktworld.com
I-download
NAUNA：Mali Serye ng Aluminum Alloy Mini Cylinder
SUSUNOD：CM2 Series Stainless Steel Mini Cylinder (Single Acting)
  • Inner diameter (mm) 16 20 25 32 40 50 63
    Uri ng Aksyon MSAI  MTA Uri ng single-acting -
    MAR - Uri ng reciprocating
    MAI  MADI  MAJ Uri ng reciprocating -
    MACI  MACDI   MACJ - Double-acting na uri ng cushioning
    daluyan ng pagtatrabaho Hangin
    Saklaw ng presyon ng pagpapatakbo Uri ng reciprocating 0.1~1.0MPa(15~145Psi)
    Uri ng single-acting 0.2~1.0MPa(28~145Psi)
    Garantiyang paglaban sa presyon 1.5MPa(215Psi)
    Saklaw ng temperatura ng pagpapatakbo °C -20~70
    Saklaw ng bilis ng pagpapatakbo Uri ng single-acting:50~800mm/s
    Umuulit na uri:30~800mm/s
    Saklaw ng pagpapahintulot sa paglalakbay 0~150*10        >150 14
    Uri ng buffer C-MAC, C-MACD, C-MACJ series: Adjustable buffering;
    Iba pang serye: Mga anti-collision pad
    * Pagkuha ng diameter M5×0.8 PT1/8 PT1/4
    *Ang mga uri ng thread ng NPT at G ay magagamit para sa koneksyon.

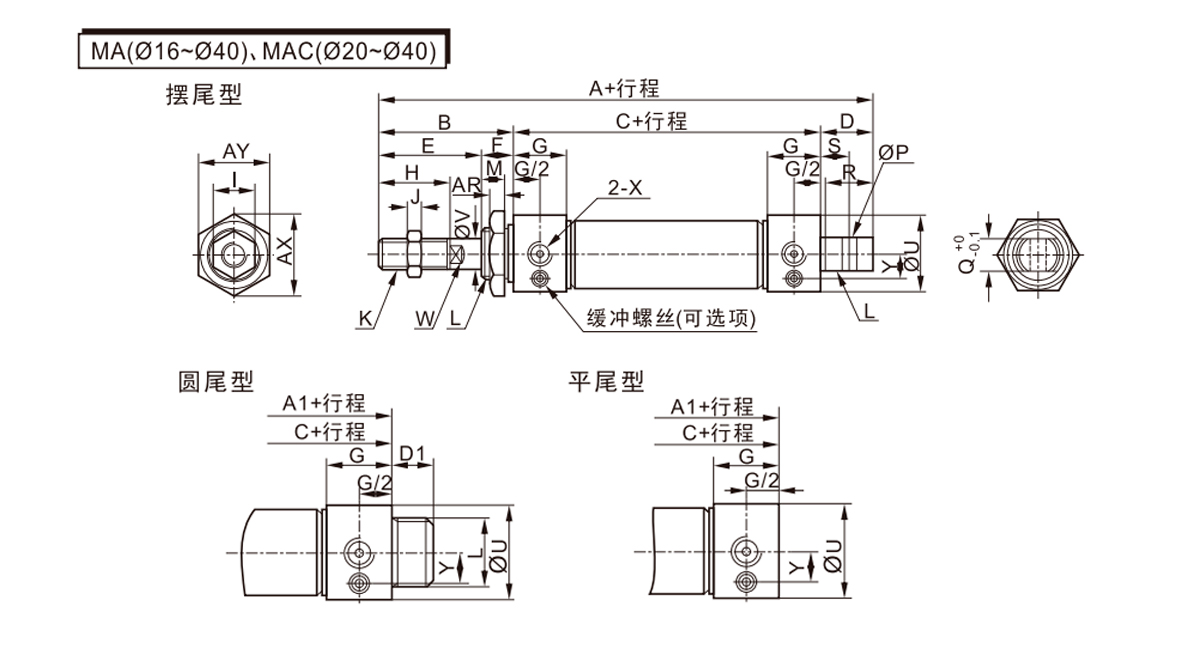

  • Inner diameter/simbolo A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR AX AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 8 M5×0.8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Silindro diameter/simbolo U V
    50 53 16
    63 67 16

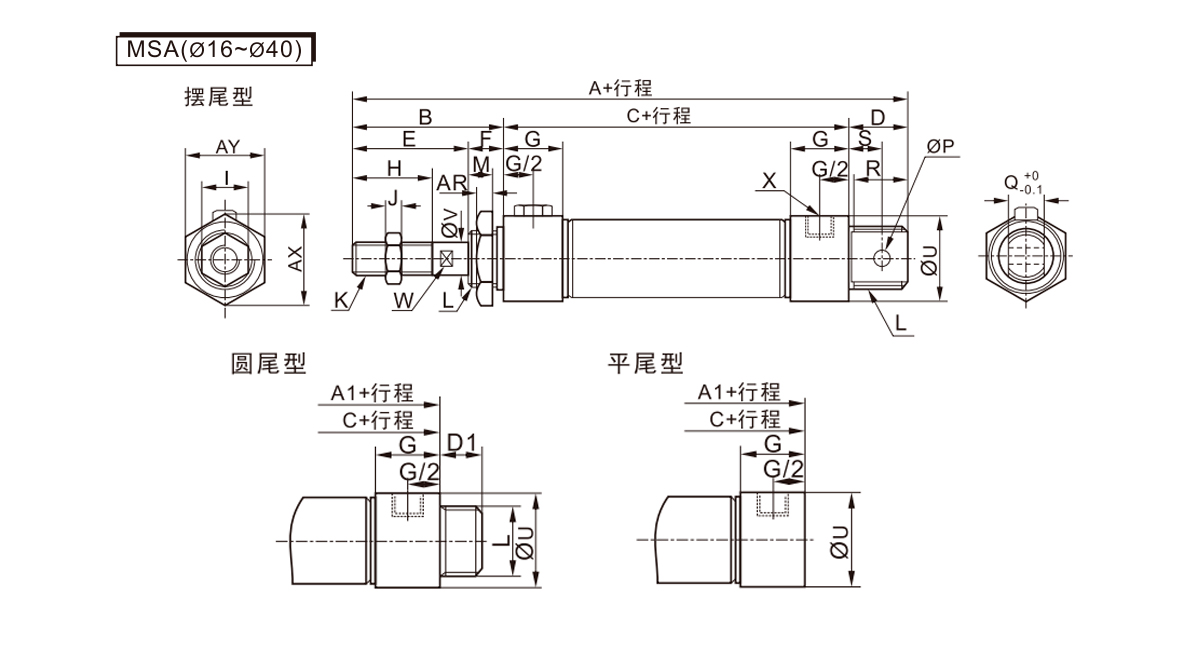

    Simbolo A A1 B C D D1 E F G H I
    Inner diameter/stroke ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Inner diameter/simbolo J K L M P Q R S U V W X AR AX AY
    16 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 5 25 22
    20 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Simbolo A A1 B C D D1 E F
    Inner diameter/stroke ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Inner diameter/simbolo G H I J K L M P Q R S U V W X AR AX AY
    16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 6 25 22
    20 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Inner diameter/simbolo A B C E F G H I J K L M U V W X AR AX AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1.25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1.25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1.25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 67 16 14 PT1/4 11 53 46 -

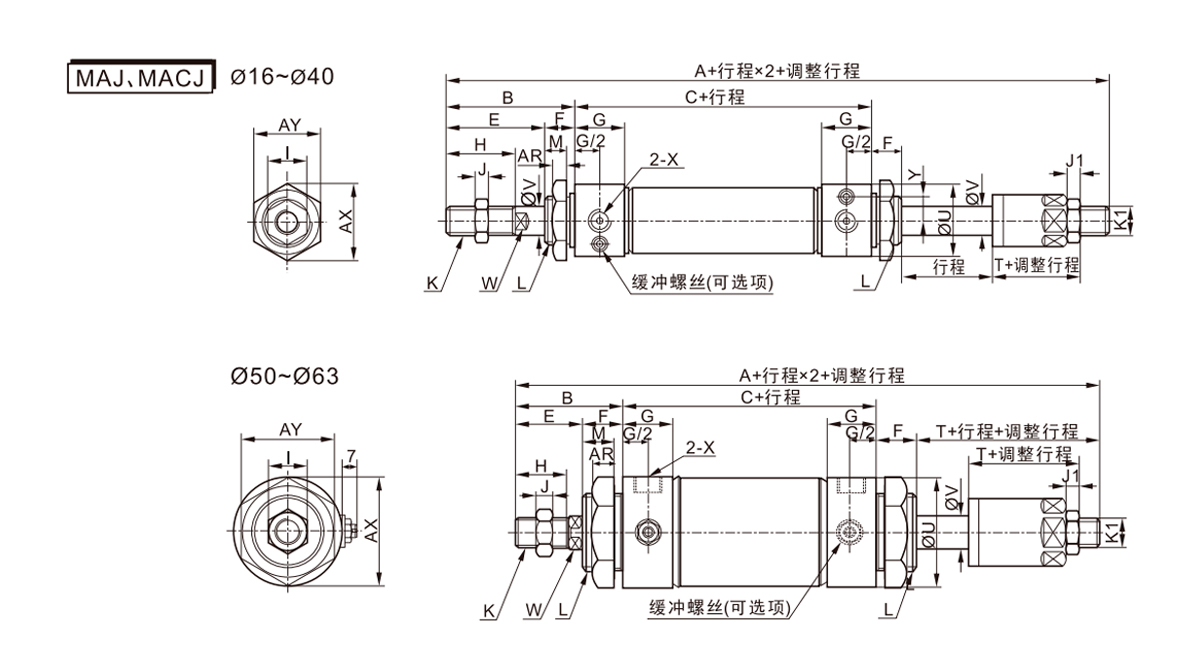

    Inner diameter/simbolo A B C E F G H I J J1 K K1 L M U V W X AR AX AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1.25 M8×1.25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1.25 M12×1.25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 67 16 14 PT1/4 11 53 46 - 28

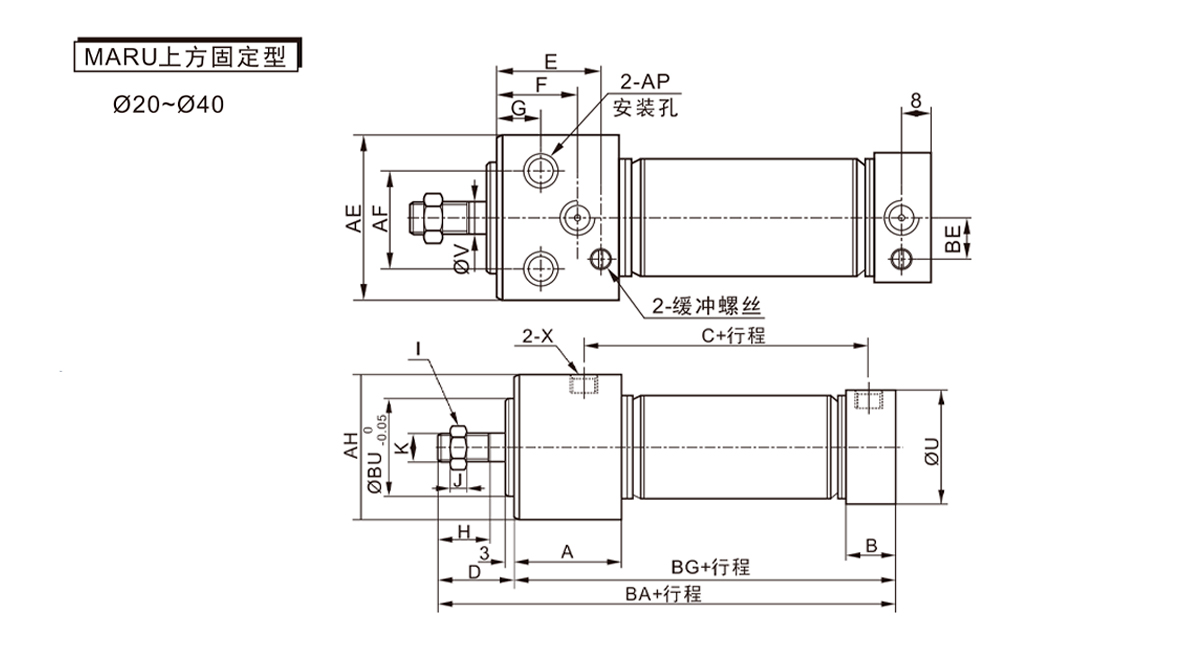

    Inner diameter/simbolo A B C D E F G H I J K U V X AE AF AP AH BA MAGING BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1.25 27 8 PT1/8 33.5 21 Ø9.5
    Lalim 6.5
    Sa pamamagitan ng butas: Ø5.5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1.25 30 10 PT1/8 39 25 Ø11.0
    Lalim 7.5
    Sa pamamagitan ng butas: Ø6.6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1.25 35 12 PT1/8 47 30 Ø14.0
    Lalim 10
    Sa pamamagitan ng butas: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1.5 41.6 16 PT1/8 58.5 38 Ø17.5
    Lalim 12.5
    Sa pamamagitan ng butas: Ø11     		52.3 132.6 15 97.6 32

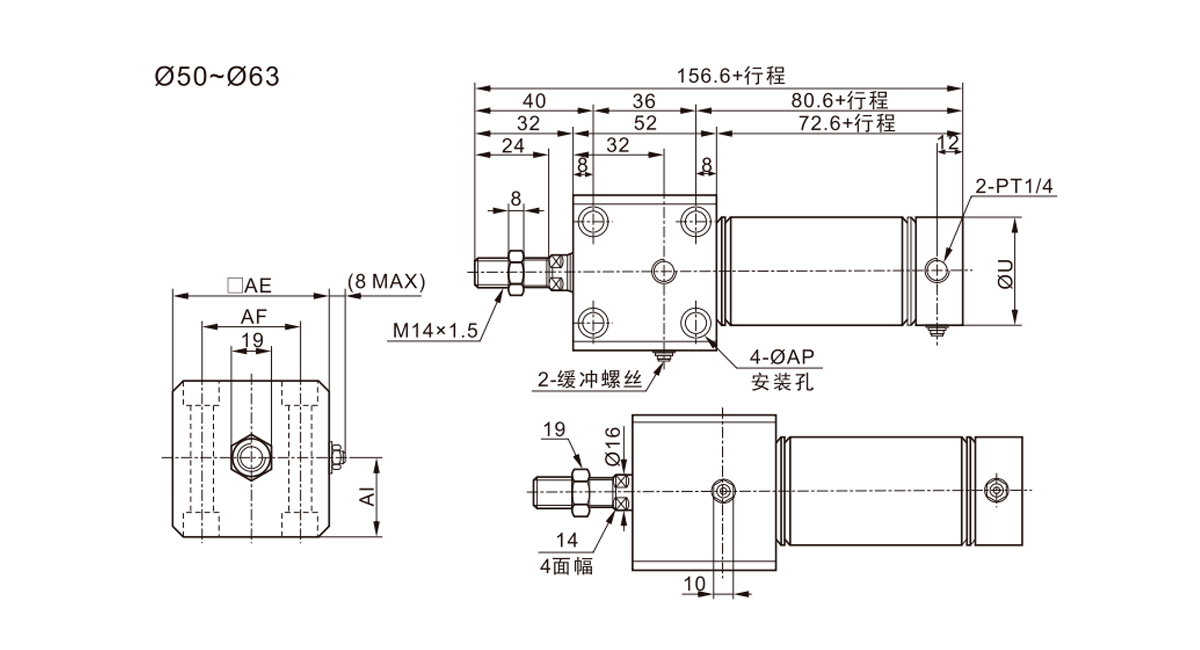

    Inner diameter/simbolo U AE AF Sinabi ni Al AP
    50 53 62 44 31 Bilateral: 011.0 dp 6.5
    Sa pamamagitan ng butas: 06.6
    63 67 74 48 37 Dalawang panig: Ø14.0 dp 8.5
    Sa pamamagitan ng butas: Ø9.0

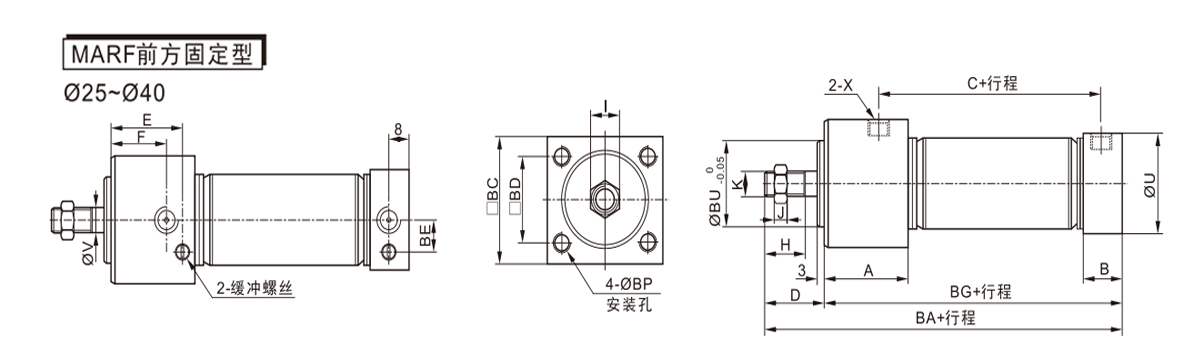

    Inner diameter/simbolo A B C D E F H 1 J K U V X BA BC BD MAGING BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1.25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0.8 Deep9 20
    25 29 16 59 33 24 22 22 17 9 M10×1.25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1.0 Deep11 26
    32 29 16 59 33 25 22 22 17 6 M10×1.25 35 12 PT1/8 122 42.5 30 12 89 M6×1.0 Deep11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1.5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1.25 Malalim14 32

    Inner diameter/simbolo U MAGING BF BP
    50 53 62 48 6.6
    63 67 74 58 9

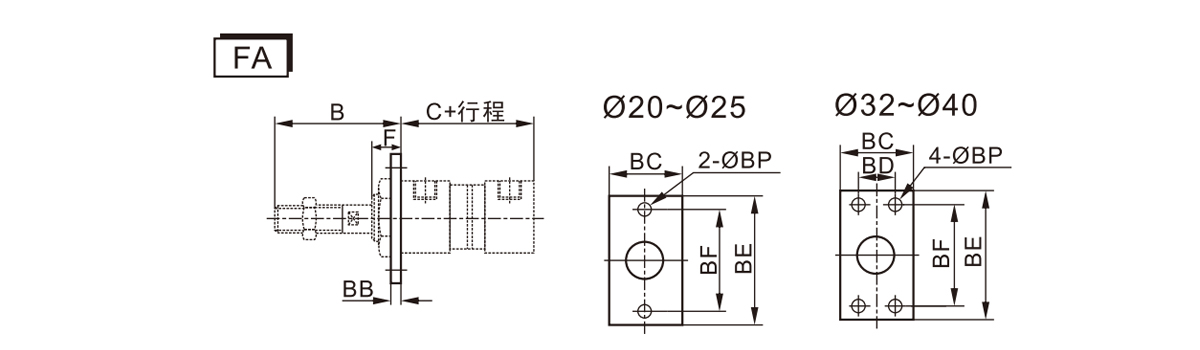

    Simbolo B C(MA series) C (serye ng MSA) BB BC BD MAGING BF BP F
    Bore/stroke 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

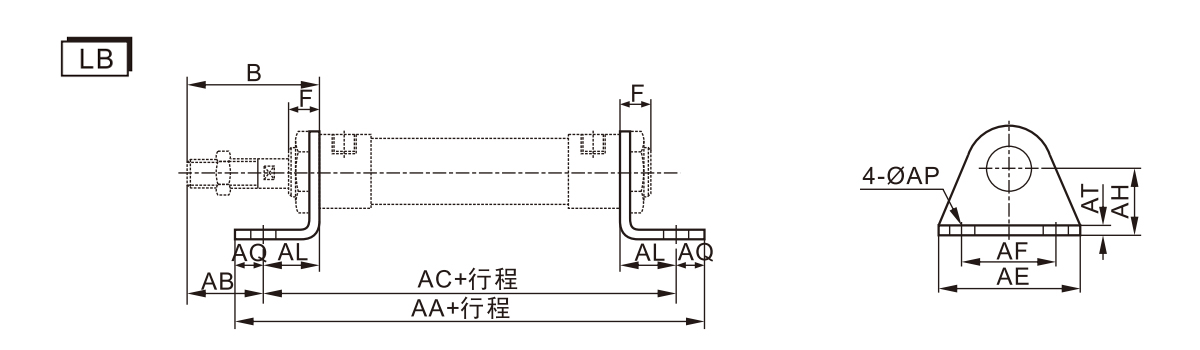

    Simbolo B F AA(MA series) AA (serye ng MSA) AB AC (MA Serye) AC (serye ng MSA) AE AF AL AQ AP AT AH
    Bore/stroke 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

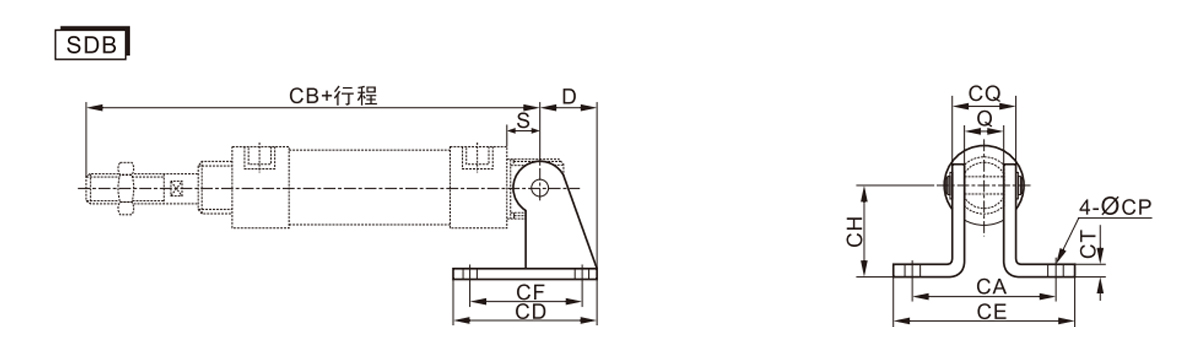

    Simbolo D S Q CA CB(MA series) CB (serye ng MSA) CD CE CF CH CT CP CQ
    Bore/stroke 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
