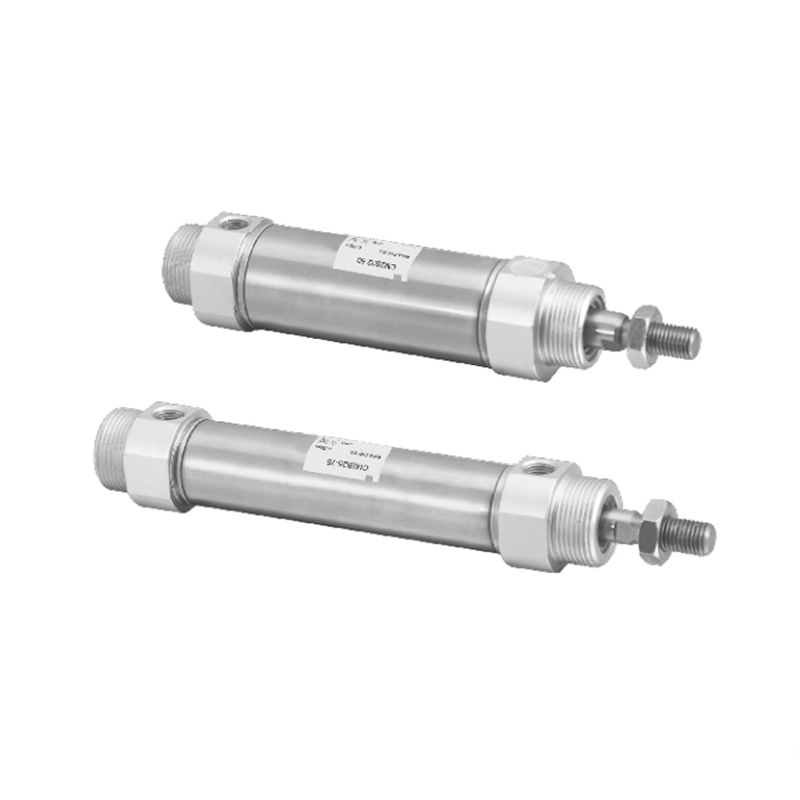

CM2 Series Stainless Steel Mini Cylinder (Single Acting)
  • CM2 Series Stainless Steel Mini Cylinder (Single Acting)
Mini Cylinder

CM2 Series Stainless Steel Mini Cylinder (Single Acting)

Ang CM2 Series Stainless Steel Mini Cylinder (Single Acting) ay isang stainless steel mini cylinder na may sopistikadong disenyo. Pinagtibay nito ang single-acting driving principle at partikular na angkop para sa space-constrained at malinis na corrosion-resistant environment. Ang core nito ay umaasa sa on-off ng driving medium at sa built-in na spring para makamit ang direksyong paggalaw at awtomatikong pag-reset ng piston rod.

·Ang piston rod ay umaabot kapag nagmamaneho, at ang spring ay nagre-reset kapag ang pressure ay tinanggal: Kapag ang driving medium ay kumikilos sa cylinder, ito ay nagtagumpay sa built-in na puwersa ng spring at itinutulak ang piston rod palabas upang gawin ang trabaho; sa sandaling maalis o maputol ang daluyan ng pagmamaneho, agad na ilalabas ng naka-compress na spring ang nakaimbak na enerhiya, na pinipilit ang piston rod na bawiin nang matatag at mapagkakatiwalaan sa paunang posisyon.
· Ang piston rod ay kumukontra kapag nagmamaneho, at ang spring ay umaabot kapag ang pressure ay inalis: Kapag ang driving medium ay kumikilos sa cylinder, ito ay i-compress ang built-in na spring at hinihila ang piston rod papasok sa parehong oras; pagkatapos maalis o maantala ang driving medium, nangingibabaw ang puwersa ng pag-reset ng spring, na aktibong itinutulak palabas ang piston rod at bumabalik sa orihinal na extended na estado.

E-mail: manager@cktworld.com
I-download
NAUNA：MA Series Stainless Steel Mini Cylinders
SUSUNOD：CM2 Series Stainless Steel Mini Cylinder (Double Acting)
  • diameter ng silindro (mm) 20 25 32 40
    Ginamit na likido Hangin
    Operating mode Single-acting
    Pinakamataas na presyon ng pagpapatakbo 1.0 MPa
    Pinakamababang presyon ng pagpapatakbo 0.18 MPa (spring compression), 0.23 MPa (spring extension)
    Ambient at tuluy-tuloy na temperatura Non-magnetic switch: -10°C hanggang 70°C, magnetic switch: -10°C hanggang 60°C
    Bilis ng piston 50~750mm/s
    Buffering Goma cushioning
    Stroke tolerance (mm) 1.4
    0
    *Pagpapadulas Hindi kinakailangan
    Diametro ng koneksyon Rc 1/8 1/8 1/8 1/4
    *Kung kailangan ng oiling, gamitin ang Turbine Oil No. 1 ISOVG32.

  • Talaan ng Modelo ng Travel/Magnetic Switch
    diameter ng silindro(mm) Karaniwang stroke (mm) Modelo ng magnetic switch   Tandaan 1) Modelo ng bahagi ng pag-install   Tandaan 2) Modelo ng sinturon ng singsing
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Tandaan 1) Para sa mga detalye at katangian ng mga magnetic switch, sumangguni sa serye ng magnetic switch.
    Indikasyon ng haba ng kawad: Walang indikasyon - 0.5 m, L - 3 m, Z - 5 m
    Halimbawa: M9N, M9NL.
    Tandaan 2) Ang mga mounting parts at ring band ay dapat na iutos at gamitin nang magkakasama.

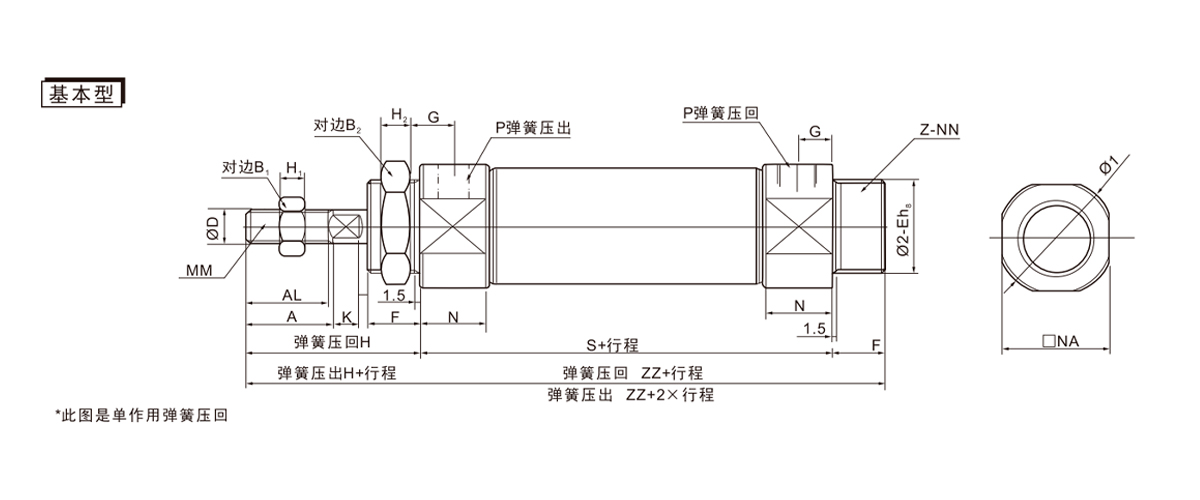

  • diameter ng silindro(mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1.25 15 24 M20×1.5 1/8
    -0.033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1.25 15 30 M26×1.5 1/8
    -0.033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1.25 15 34.5 M26×1.5 1/8
    -0.033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4
    -0.039

    Itinerary 1~50 51~100 101~150 151~200 201~250
    diameter ng silindro S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

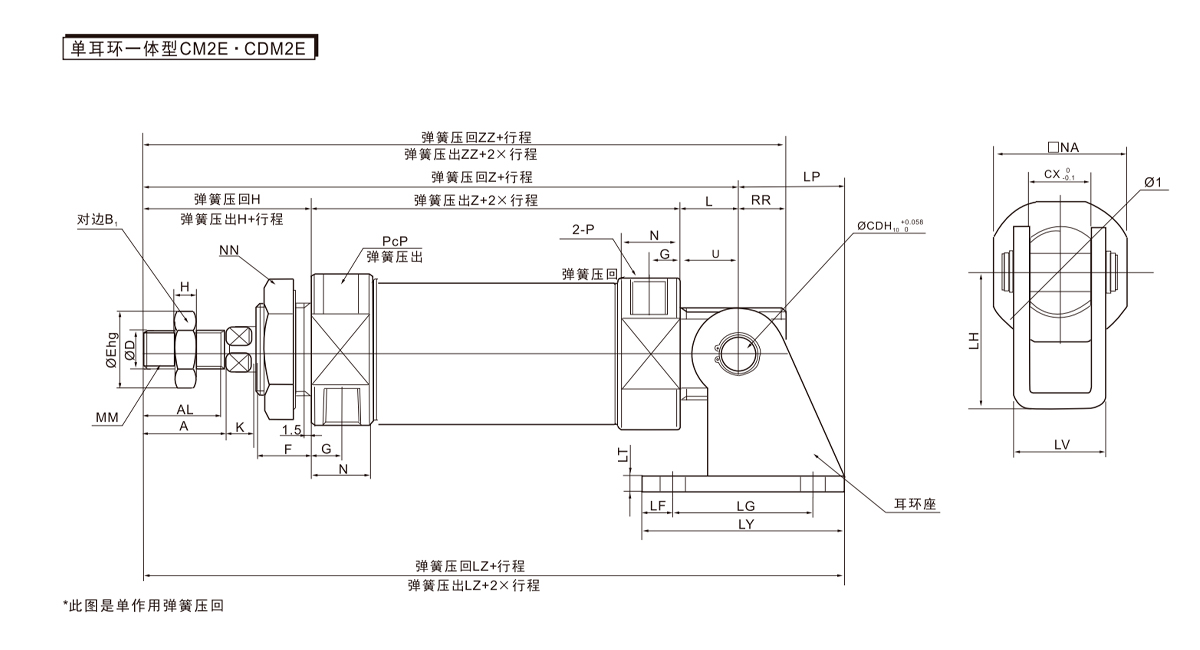

    diameter ng silindro(mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1.25 15 24 M20×1.5 1/8 9 11.5
    -0.033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1.25 15 30 M26×1.5 1/8 9 11.5
    -0.033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1.25 15 34.5 M26×1.5 1/8 12 14.5
    -0.033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 14.5
    -0.039

    Itinerary 1~50 51~100 101~150 151~200 201~250
    diameter ng silindro S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Numero ng bahagi diameter ng silindro(mm) LD LF LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201~250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
