CM2 Series Stainless Steel Mini Cylinder (Double Acting) Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Mini Cylinder / CM2 Series Stainless Steel Mini Cylinder (Double Acting)

CM2 Series Stainless Steel Mini Cylinder (Double Acting) CM2 Series Stainless Steel Mini Cylinder (Double Acting)
  • CM2 Series Stainless Steel Mini Cylinder (Double Acting)
  • CM2 Series Stainless Steel Mini Cylinder (Double Acting)
Mini Cylinder

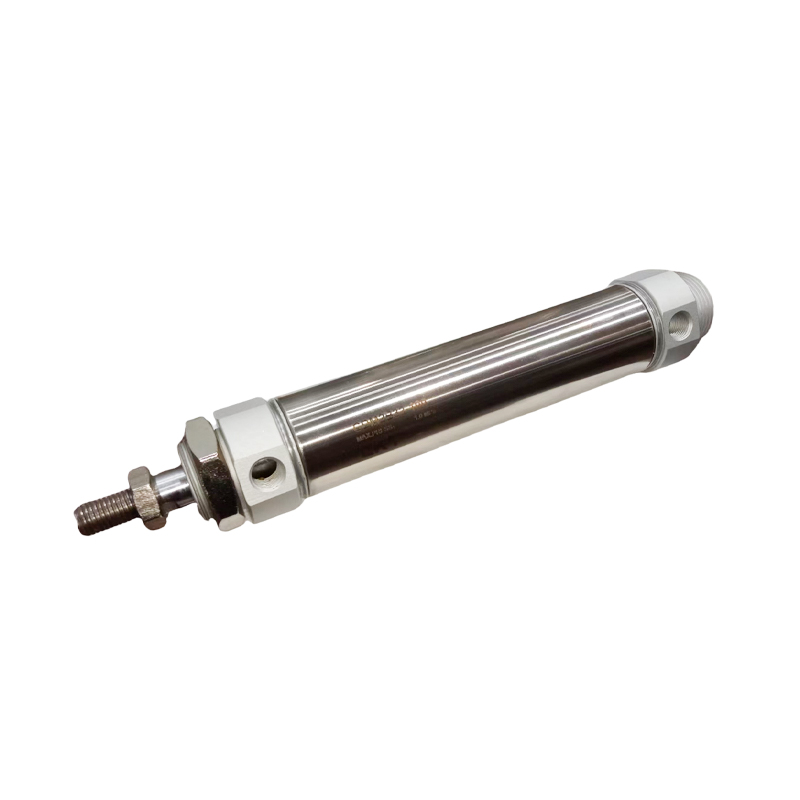

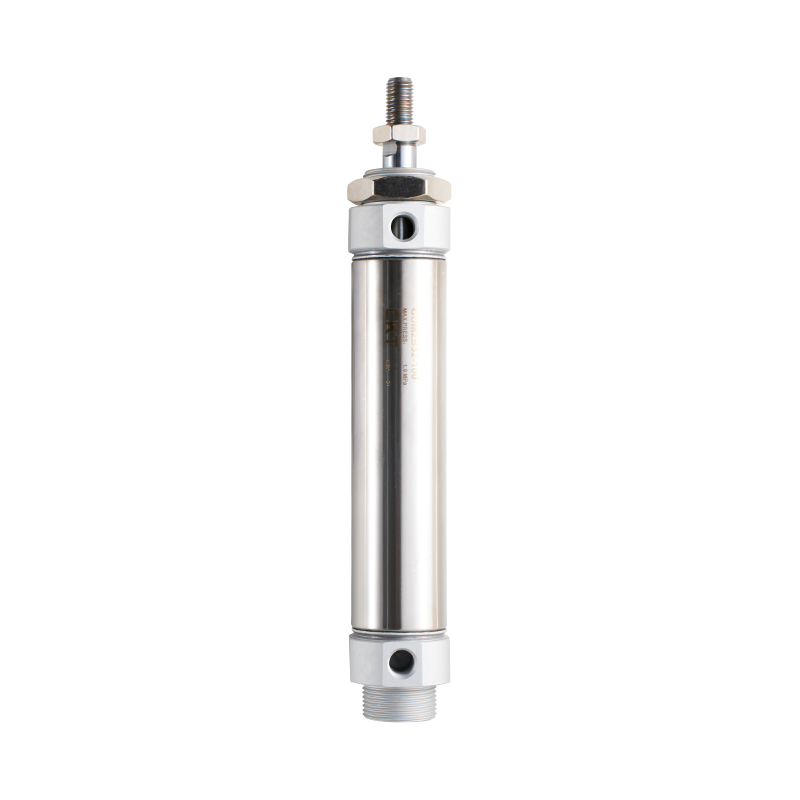

CM2 Series Stainless Steel Mini Cylinder (Double Acting)

Ang CM2 Series Stainless Steel Mini Cylinder (Double Acting) ay isang compact stainless steel actuator na idinisenyo para sa space-constrained working conditions. Mayroon itong double-acting driving force, na isinasaalang-alang ang corrosion resistance at structural strength, at angkop para sa mga senaryo ng automation na may mataas na pangangailangan para sa environmental resistance at reliability.

Mga pangunahing tampok:
·Dual buffer adaptability: Ang air buffer at rubber pad buffer ay available sa dalawahang configuration upang matugunan ang mga kinakailangan sa end braking ng iba't ibang kondisyon ng pagkarga.
· Magaan na istrakturang lumalaban sa kaagnasan: Ang mga takip sa harap at hulihan ng aluminyo ay nagpapababa sa kabuuang timbang, at ang silindro na hindi kinakalawang na asero ay nagbibigay ng pangunahing anti-kalawang at hadlang sa kaagnasan.
·Basic corrosion environment tolerance: Panatilihin ang matatag na operasyon sa mga kapaligirang naglalaman ng mahinang acid/alkali mist, halumigmig o mahinang pagkakalantad sa media ng kemikal.
·Modular na interface ng pag-install: Sinusuportahan ang iba't ibang karaniwang accessory sa pag-install (tulad ng mga trunnion, paa, flanges, atbp.), na maaaring madaling pagsamahin ayon sa layout ng espasyo ng kagamitan.

E-mail: manager@cktworld.com
I-download
NAUNA：CM2 Series Stainless Steel Mini Cylinder (Single Acting)
SUSUNOD：CJ2 Series Stainless Steel Mini Cylinder (Single Acting)
  • diameter ng silindro (mm) 20 25 32 40
    Ginamit na likido Hangin (walang langis*)
    Operating mode Doble-acting
    Pinakamataas na presyon ng pagpapatakbo 1.0MPa
    Pinakamababang presyon ng pagpapatakbo 0.05MPa
    Ambient at tuluy-tuloy na temperatura Non-magnetic switch: -10°C hanggang 70°C, magnetic switch: -10°C hanggang 60°C
    Bilis ng piston 50~750 mm/s
    Buffering Rubber cushioning/air cushioning
    Stroke length tolerance (mm) 1.40
    *Pagpapadulas Hindi kinakailangan
    Diametro ng koneksyon (Rc) 1/8 1/8 1/8 1/4
    *Kung kailangan ng oiling, gamitin ang Turbine Oil No. 1 ISOVG32.

  • Talaan ng Modelo ng Travel/Magnetic Switch
    diameter ng silindro
    (mm)     		Karaniwang stroke
    (mm) Tandaan 1     		Magnetic switch Model Tandaan 2) Modelo ng bahagi ng pag-install  Tandaan 3 Modelo ng sinturon ng singsing
    20 25,50,75,100,
    125,150,200,
    250,300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Tandaan 1) Available ang mga hindi karaniwang opsyon sa paglalakbay.
    Tandaan 2) Para sa mga detalye at katangian ng mga magnetic switch, sumangguni sa serye ng magnetic switch.
    Mga marka ng haba ng kawad: Walang pagmamarka - 0.5 m, L - 3 m, Z - 5 m. Halimbawa: M9N, M9NL.
    Tandaan 3) Ang mga mounting parts at ring belt Ang mga modelo ay dapat i-order nang magkasama para magamit.

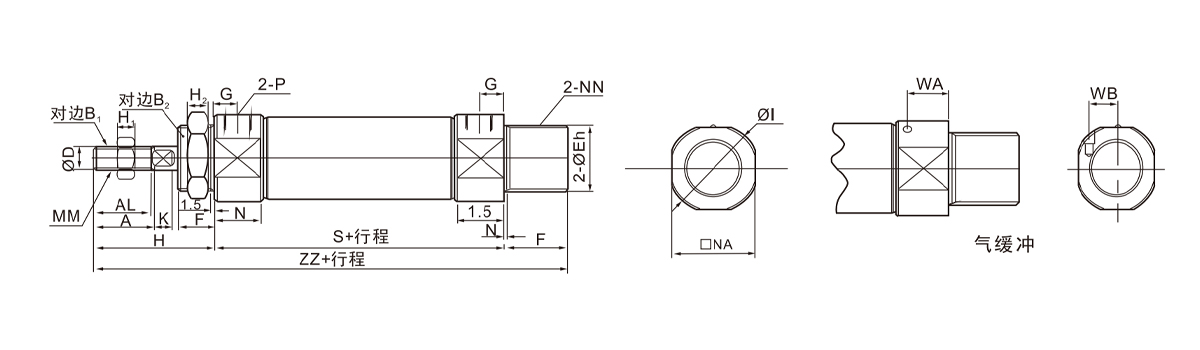

  • diameter ng silindro Itinerary ng biyahe A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1.25 15 24 M20×1.5 1/8 62 116 13 8.5
    -0.033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1.25 15 30 M26×1.5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1.25 15 34.5 M26×1.5 1/8 64 122 13 11.5
    -0.033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0.039

    Naaangkop na diameter ng silindro

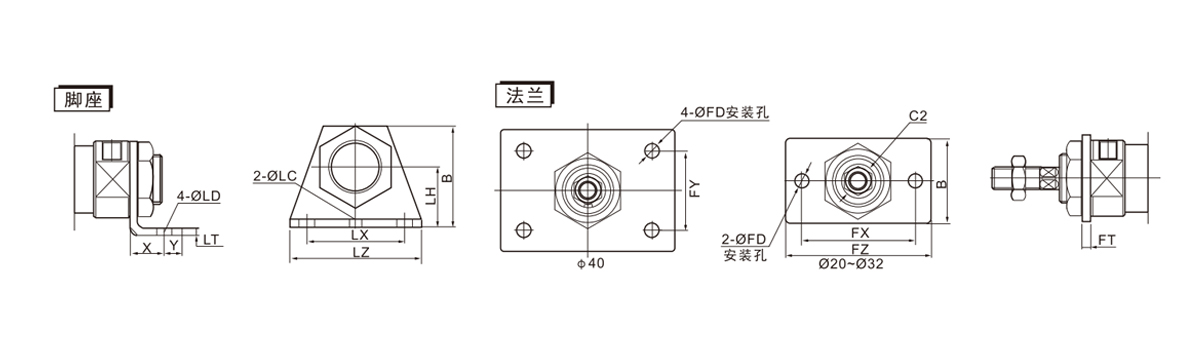

    (mm)     		Paanan Flange
    Numero ng bahagi X Y ØLD ØLC LX LZ LH LT B Numero ng bahagi FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

    Naaangkop na diameter ng silindro

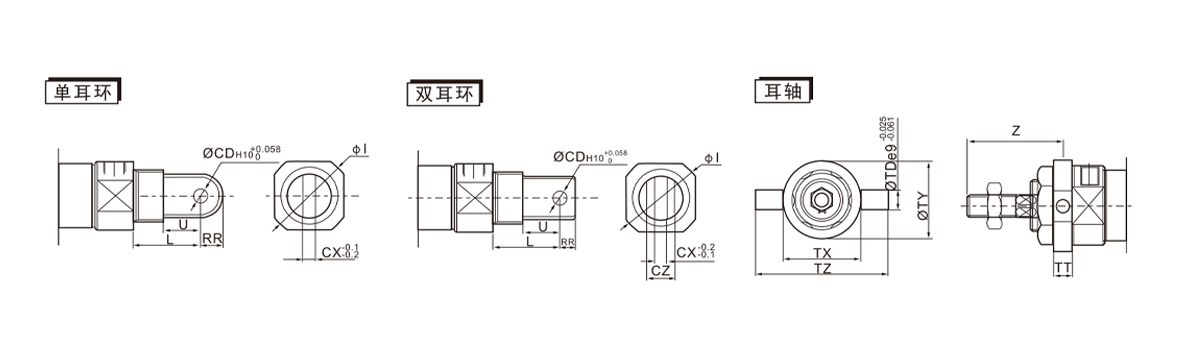

    (mm)     		Single hikaw Dobleng hikaw Uri ng ehe ng tainga
    Numero ng bahagi L U RR Øl ØCD CX Numero ng bahagi L U RR ØCD CX CZ Øl Numero ng bahagi TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

    Naaangkop na diameter ng silindro

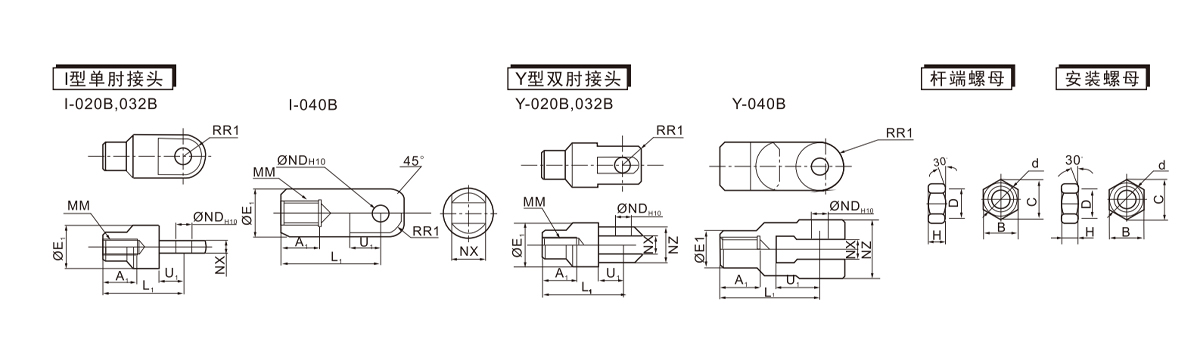

    (mm)     		Type I single elbow joint Y-type na double elbow joint Rod end nut I-install ang nut.
    Numero ng bahagi A1 E1 L1 MM ØND H10 NX R1 U Numero ng bahagi A1 E1 L1 MM ØND NX NZ R1 U1 Numero ng bahagi B C d H Numero ng bahagi B C d H D
    20 1-020B 16 20 36 M8×1.25 9 0.058 9 -0.1 10 14 Y-020B 16 20 36 M8×1.25 9 9 -0.1 18 5 14 NT-02 13 15 M8×1.25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0.2 -0.2
    25·30 I-032B 18 20 38 M10×1.25 9 0.058 9 -0.1 10 14 Y-032B 18 20 38 M10×1.25 9 0:0:0 -0.1 18 5 14 NT-03 17 19.6 M10×1.25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0.2 -0.2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0.1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1.5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0.3 0.1

    Naaangkop na diameter ng silindro
    (mm)     		Itinerary ng biyahe A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1.25 15 24 M20×1.5 1/8 9 62 11.5 115 124
    -0.033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1.25 15 30 M26×1.5 1/8 9 62 11.5 119 128
    -0.033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1.25 15 34.5 M26×1.5 1/8 12 64 14.5 124 136
    -0.033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0.039

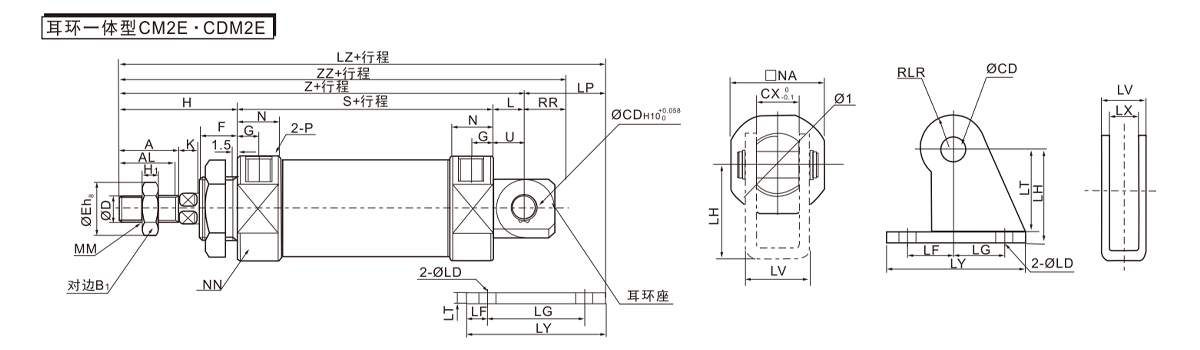

    May hawak ng hikaw
    Naaangkop na diameter ng silindro
    (mm)     		Numero ng bahagi LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
