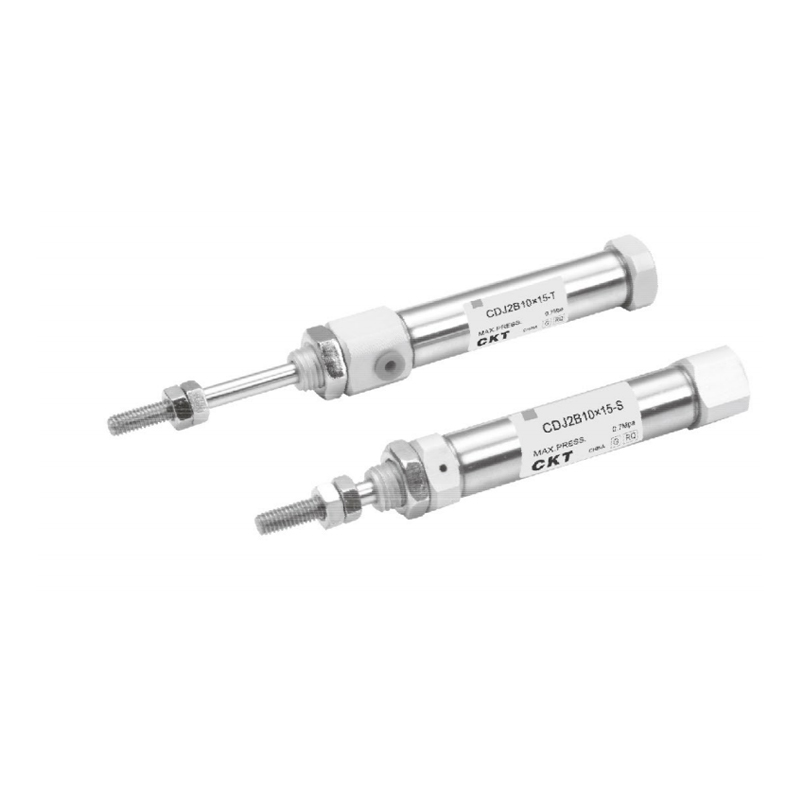

CJ2 Series Stainless Steel Mini Cylinder (Single Acting)
  • CJ2 Series Stainless Steel Mini Cylinder (Single Acting)
Mini Cylinder

CJ2 Series Stainless Steel Mini Cylinder (Single Acting)

Ang CJ2 Series Stainless Steel Mini Cylinder (Single Acting) ay kumakatawan sa isang klase ng mga compact linear actuator na gawa sa mga partikular na materyales ng alloy. Ang single-acting na disenyo nito ay umaasa sa isang built-in na elastic reset na mekanismo para makamit ang pangunahing reciprocating motion. Ang seryeng ito ay binuo para sa mga pang-industriyang okasyon na may limitadong espasyo at partikular na media tolerance, at may miniaturized na mga katangian ng pagsasama.

■ Mga pangunahing katangian ng pagpapatakbo
1. Elastic compression mode
Kapag ang medium ay ipinakilala, ang baras katawan ay hinihimok upang ilipat out, at ang compression unit ay preset upang mag-imbak ng enerhiya; pagkatapos maputol ang daluyan, awtomatikong umatras ang katawan ng baras sa paunang posisyon sa pamamagitan ng pag-asa sa puwersa ng pagpapanumbalik na inilabas ng yunit ng compression.

2. Elastic extrusion mode
Kapag ang daluyan ay ipinakilala, ang katawan ng baras ay lumiliit at gumagalaw, na hinihila ang likurang yunit ng compression upang mag-imbak ng enerhiya; kapag natapos na ang medium supply, itinutulak ng compression unit restoring force ang rod body upang palawigin palabas at i-reset.

■ Pangunahing katangian ng katawan
1. Pinaliit na pagsasaayos
Ang cylinder body ay na-optimize na may mga espesyal na proporsyon, na makabuluhang binabawasan ang axial at radial space occupation habang pinapanatili ang pangunahing thrust, at angkop para sa naka-embed na pag-install sa precision equipment.

2. Tiyak na katawan ng haluang metal
Ang pangunahing bahagi ay gumagamit ng isang corrosion-resistant na alloy system, na maaaring mapanatili ang pangunahing pagganap ng paggalaw sa mga hindi matinding kapaligiran gaya ng moisture at mahinang corrosive na media.

3. Pangunahing oryentasyon ng function
Nakatuon ang disenyo sa pangunahing function ng displacement output, at hindi isinasama ang expansion modules gaya ng position sensing o speed regulation. Ito ay angkop para sa mga simpleng reciprocating motion scenario.

■Application orientation
Ang seryeng ito ay angkop para sa magaan na mga sistema ng automation na sensitibo sa mga spatial na dimensyon, nangangailangan ng pangunahing pagtutol sa pagkasira ng kapaligiran, at ang lohika ng paggalaw ay umaayon sa elastic reset mode. Ang pangunahing halaga nito ay nakasalalay sa pagsasama ng miniaturization at mga partikular na materyales sa mga pangunahing bahagi ng pneumatic.

E-mail: manager@cktworld.com
I-download
NAUNA：CM2 Series Stainless Steel Mini Cylinder (Double Acting)
SUSUNOD：CJ2 Series Stainless Steel Mini Cylinder (Doble Acting)
  • Laki ng Bore (mm) 6 10                  16
    likido Hangin
    Aksyon Single acting: Spring return/Spring extend
    Max Operating Pressure (MPa) 0.7
    Min Operating Pressure (MPa) 0.25 0.15
    Ambient &Fluid Temperature Nang walang auto switch:-10℃~70℃,May auto switch:-10℃~60℃
    Bilis ng Piston 50~750mm/s
    unan Rubber bumper
    Stroke Length Tolerance (mm) 1.00
    *Pagpapadulas Hindi kinakailangan
    Laki ng Port M5×0.8
    *Pakigamit ang ISOVG32 kung gusto mong gumamit ng lubrication.

    StrokelAuto Switch Modeloo
    Bore
    Sukat
    (mm)     		Standard Stroke
    (mm)     		*Awtomatikong Lumipat
    Model     		*Pag-mount
    Bracket Model     		Model
    6 15,30,45,60 D-F7BA
    D-J79W
    D-F7NWV
    D-F7DW     		BJ3-1 BJ2-006
    10 15,30,45,60,75,
    100,125,150     		BJ2-010
    16 15,30,45,60,75,100,
    125,150,175,200     		BJ2-016
    *Para sa mga detalye at katangian ng mga magnetic switch, mangyaring sumangguni sa serye ng magnetic switch.
    *Mga marka ng haba ng kawad: Walang pagmamarka - 0.5 m, L - 3 m, Z - 5 m.  Halimbawa: D-F7BAL, D-F7BAZ.
    *Walang mga mounting parts ang kailangan para sa pag-install ng track.
    *Pag-mount parts and ring belt Models must be ordered and used in combination.

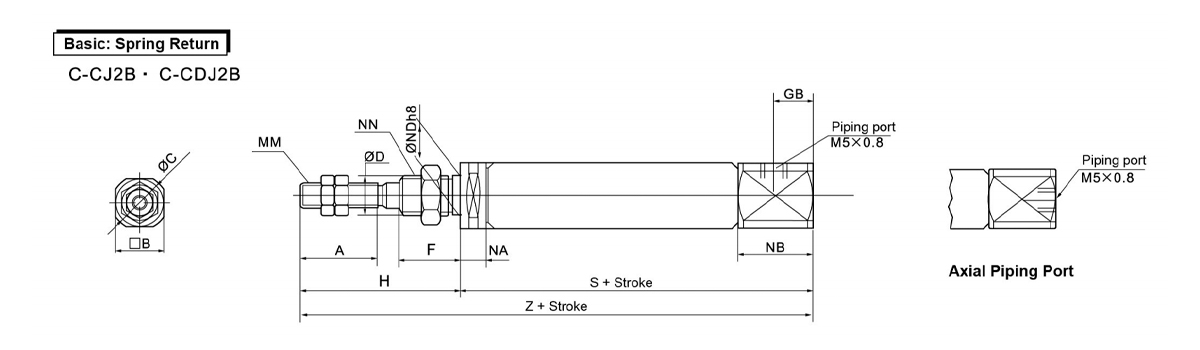

  • Bore
    Sukat
    (mm)     		A B C D F GB H MM NA NB ND h8 NN *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 01~125 26~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 9 3 8 - 28 M3×0.5 3 7 6 0 M6×1 34.5
    (39.5)     		43.5
    (48:5)     		47.5
    (525)     		61.5(86.5) - - - - 62.5
    (67.5)     		71.5(76.5) 75.5
    (80.5)     		89.5
    (94.5)     		- - - -
    -0.018
    10 15 12 14 4 8 5 28 M4×0.7 5.5 9.5 8 0 M8×1 45.5 53 65 77 - - - - 73.5 81 93 105 - - -
    -
    -0.022
    16 15 18.3 20 5 8 5 28 M5×0.8 5.5 9.5 10 0 M10×1 45.5 54 66 78 84 108 126 138 73.5 82 94 106 112 136 154 166
    -0.022
    *Mga sukat ng built-in na magnetic ring type.

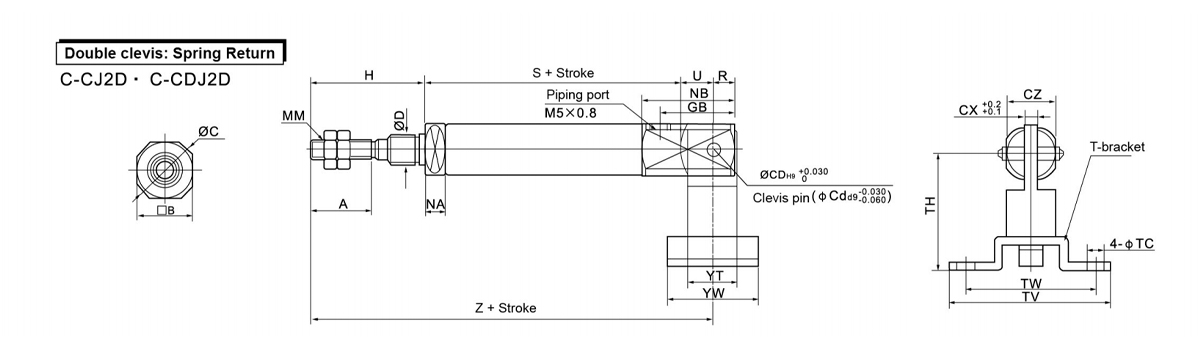

    Bore
    Sukat
    (mm)     		A B C
    CD
    (Cd)     		CX CZ D GB H MM NA NB R U *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    10 15 12 14 3.3 3.2 12 4 18 20 M4×0.7 5.5 22.5 5 8 45.5 53 65 77 - - - - 73.5 81 93 105 - - - -
    16 15 18.3 20 5 6.5 18.3 5 23 20 M5×0.8 5.5 27.5 8 10 45.5 54 66 78 84 108 126 138 75.5 84 96 108 114 138 156 168

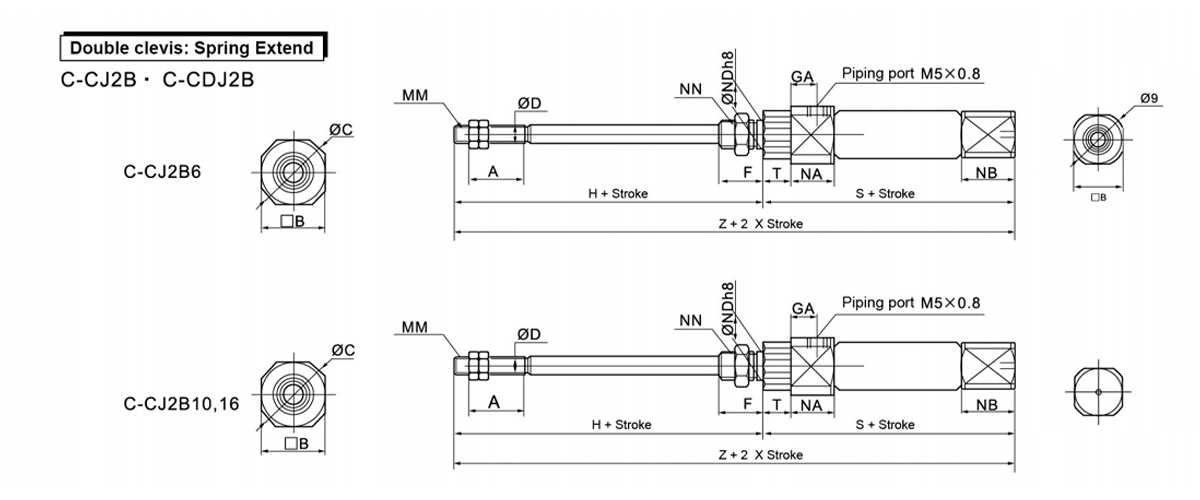

    Bore
    Sukat
    (mm)     		A B C D F GA H MM NN NA NB ND  h8 T *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 14 3 8 14.5 28 M3×0.5 M6×1 16 3 6 0 3 46.5
    (51.5)     		55.5
    (60.5)     		59.5
    (64.5)     		73.5
    (78.5)     		- - - - 74.5
    (79.5)     		83.5
    (88.5)     		87.5
    (92.5)     		101.5
    (106.5)     		- - - -
    -0.018
    10 15 12 14 4 8 8 28 M4×0.7 M8×1 12.5 5.5 8 0 - 48.5 56 68 80 - - - - 76.5 84 96 108 - - - -
    -0.022
    16 15 18.3 20 5 8 8 28 M5×0.8 M10×1 12.5 5.5 10 0 - 48.5 57 69 81 87 111 129 41 76.5 85 97 109 115 139 157 169
    -0.022
    *Mga sukat ng built-in na magnetic ring type.

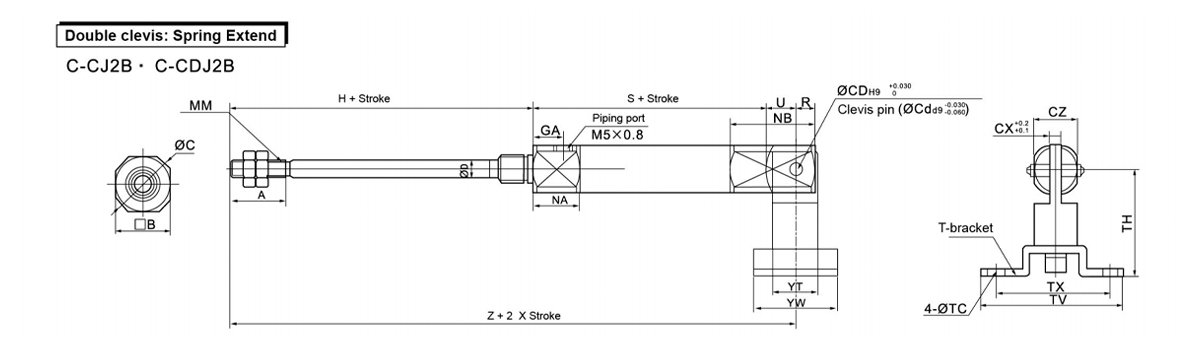

    Bore
    Sukat
    (mm)     		A B C CD
    (Cd)     		CX CZ D GA H MM NA NB R U S Z
    55 16~30 31~45 46~60 61~75 76~100 101~125 126~150 55 36 45 46~60 61~75 76~100 101~125 26~150
    10 15 12 14 3.3 3.2 12 4 8 28 M4×0.7 12.5 18.5 5 8 48.5 56 68 80 - - - - 84.5 92 104 116 - - - -
    16 15 18.3 20 5 6.5 18.3 5 8 28 M5×08 12.5 23.5 8 10 48.5 57 69 81 87 111 129 141 86.5 95 107 119 125 149 167 179
