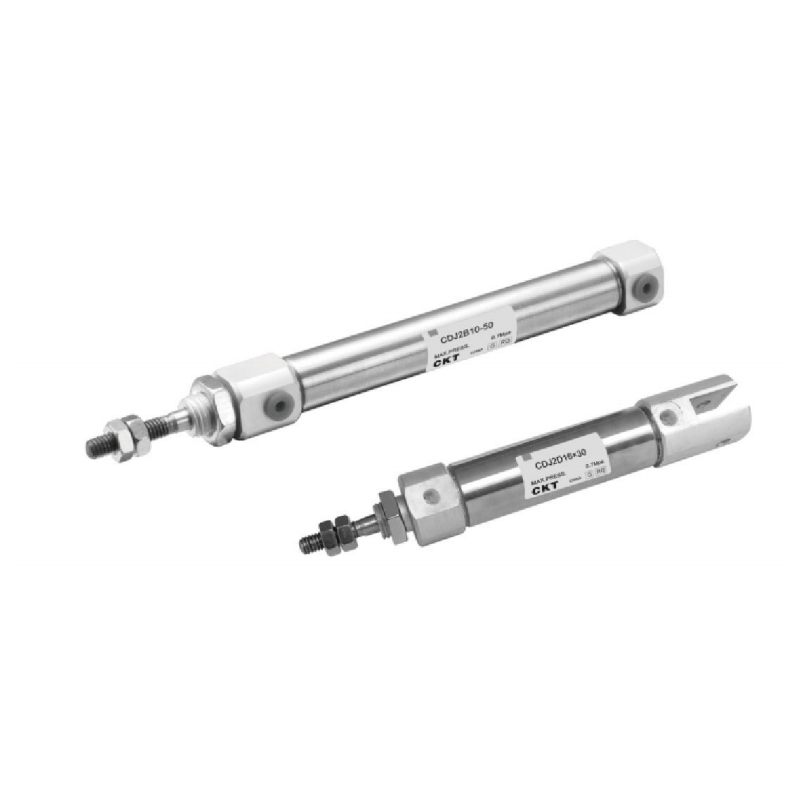

CJ2 Series Stainless Steel Mini Cylinder (Doble Acting)
  • CJ2 Series Stainless Steel Mini Cylinder (Doble Acting)
Mini Cylinder

CJ2 Series Stainless Steel Mini Cylinder (Doble Acting)

Ang CJ2 Series Stainless Steel Mini Cylinder (Double Acting) ay idinisenyo para sa mga senaryo ng automation na limitado sa espasyo. Ang pinaliit na istraktura nito ay isinasaalang-alang ang magaan na mga kinakailangan at nakakamit ang pangunahing pagpapaubaya sa kapaligiran sa pamamagitan ng hindi kinakalawang na asero na mga pangunahing bahagi. Ito ay angkop para sa mga kondisyon ng pagtatrabaho na may mga espesyal na kinakailangan para sa laki at materyal ng pag-install.

Mga Pangunahing Tampok
▸Miniature na Istraktura
Pinagtibay ang prinsipyo ng miniaturization na disenyo, makabuluhang binabawasan nito ang espasyong inookupahan ng kagamitan, in-optimize ang deadweight nang sabay-sabay, at umaangkop sa pagsasama ng precision equipment.

▸Composite material construction
Ang kumbinasyon ng magaan na alloy na takip sa dulo at hindi kinakalawang na asero na cylinder body ay nagpapabuti sa tibay ng mga bahagi habang pinapanatili ang lakas ng istruktura.

▸Sistema ng pagpapadulas na walang maintenance
Pre-installed long-term lubricating medium, hindi na kailangang maglagay muli ng lubricant sa buong ikot ng buhay, na binabawasan ang pangangailangan para sa downtime maintenance.

▸Modular na interface ng pag-install
Nagbibigay ng iba't ibang solusyon sa pagsasaayos ng takip sa likuran, sumusuporta sa multi-angle load na koneksyon, at pinapasimple ang proseso ng pagsasama ng kagamitan.

▸ Pangunahing kakayahang umangkop sa kapaligiran
Ang hindi kinakalawang na asero na istraktura ng katawan at piston rod assembly ay maaaring labanan ang pagguho ng conventional corrosive media, pagpapalawak ng mga hangganan ng aplikasyon nito sa ilalim ng mga espesyal na kondisyon sa pagtatrabaho.

E-mail: manager@cktworld.com
I-download
NAUNA：CJ2 Series Stainless Steel Mini Cylinder (Single Acting)
SUSUNOD：Walang susunod na artikulo
  • Sukat ng Bore (mm) 6 10                  16
    likido Hangin
    Aksyon Double acting
    Max Operating Pressure (MPa) 0.7
    Min Operating Pressure (MPa) 0.12 0.06
    Ambient at Fluid Temperatura Nang walang auto switch:-10℃~70℃,May auto switch:-10℃~60℃
    Bilis ng Piston 50~750mm/s
    unan Rubber bumper/air bumper
    Stroke Length Tolerance (mm) 1
    *Pagpapadulas Hindi kinakailangan
    Laki ng Port M5×0.8
    Pakigamit ang ISOVG32 kung gusto mong gumamit ng lubrication.

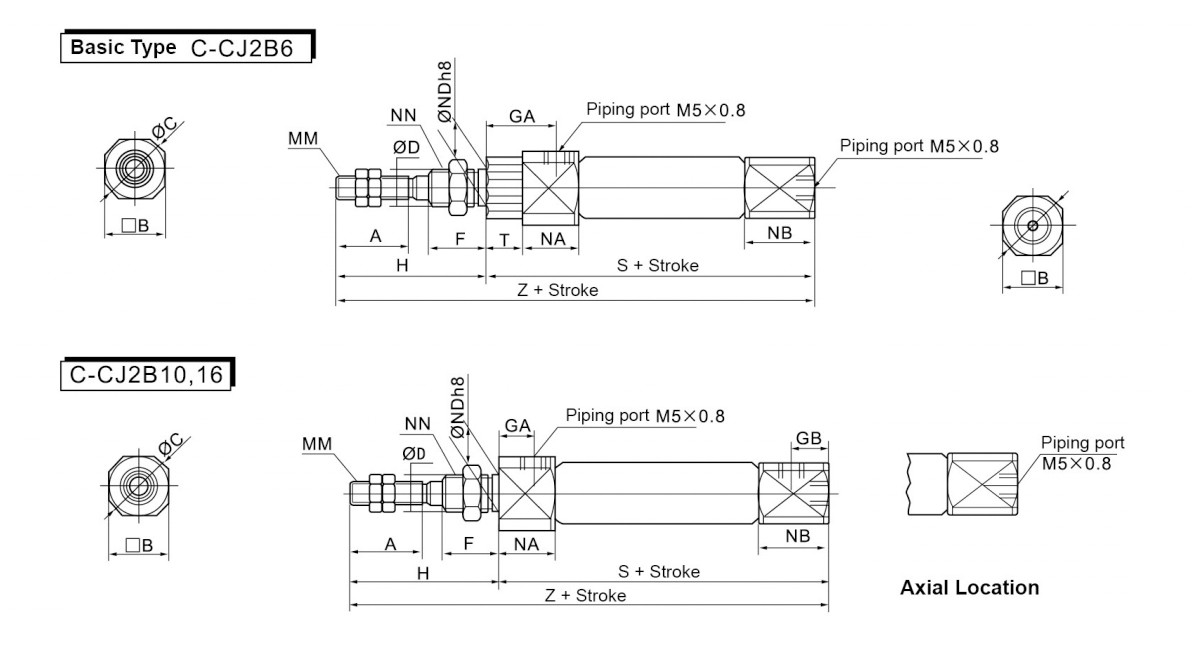

  • Sukat ng Bore(mm) A B C D F GA GB H MM NA NB NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3×0.5 16 7 6 M6×1.0 49 3 77
    10 15 12 14 4 8 8 5 28 M4×0.7 12.5 9.5 8 M8×1.0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5×0.8 12.5 9.5 10 M10×1.0 47 - 75

    Bore
    Sukat

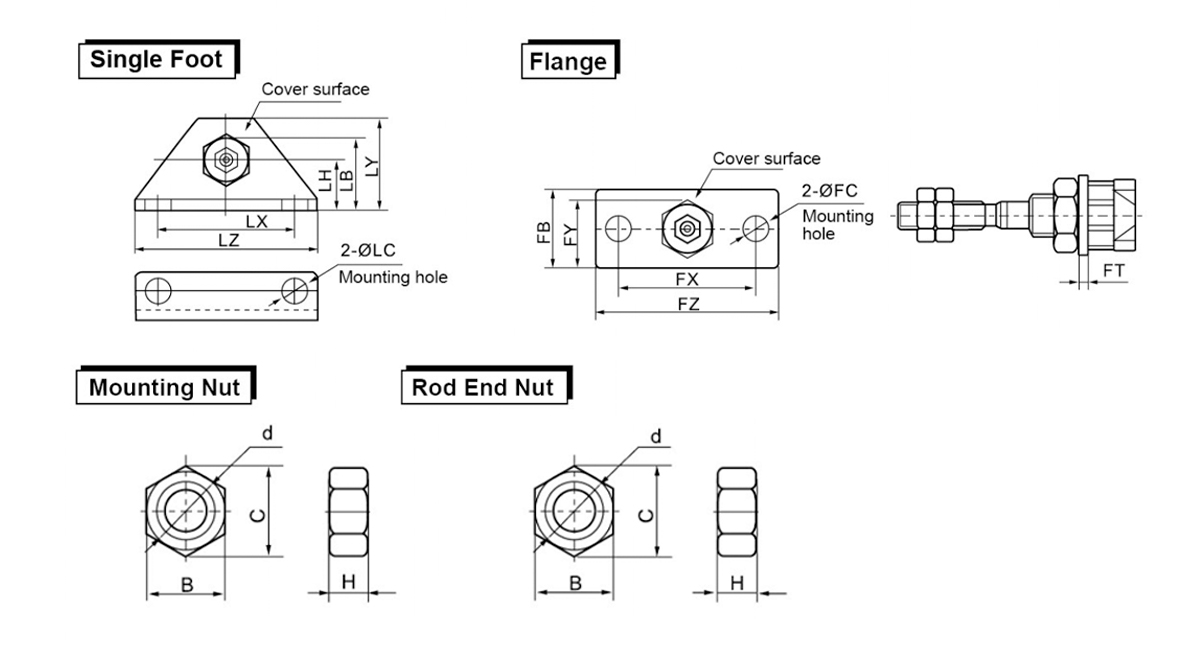

    (mm)     		Isang Paa Flange Pag-mount Nut Rod End Nut
    Mga bahagi
    Modelooooooooo     		LB ØLC LH LX LY LZ Mga bahagi
    Modelooooooooo     		FB ØFC FX FY FZ FT Mga bahagi
    Modelooooooooo     		B C D H Mga bahagi
    Modelooooooooo     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3×0.5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4×0.7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5×0.8 4

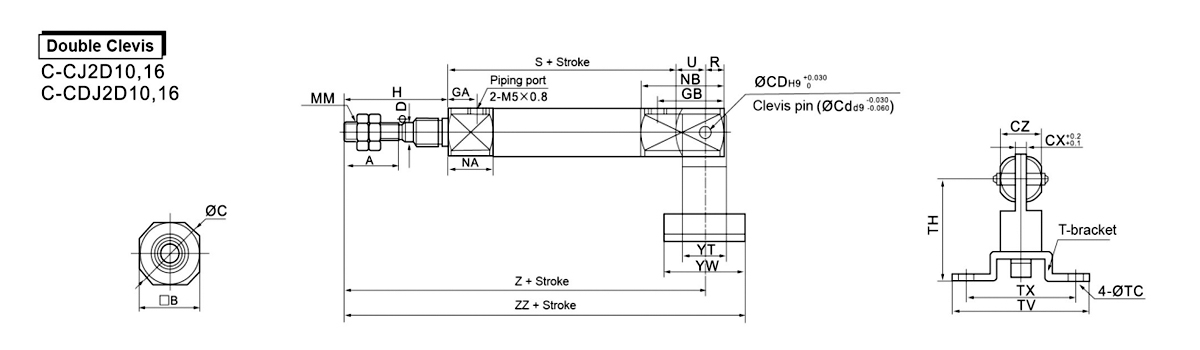

    Sukat ng Bore(mm) A B C CD(cd) CX CZ D GA GB H MM NA NB R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4×0.7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5×0.8 12.5 27.5 8 47 10 85 99

    Sukat ng Bore

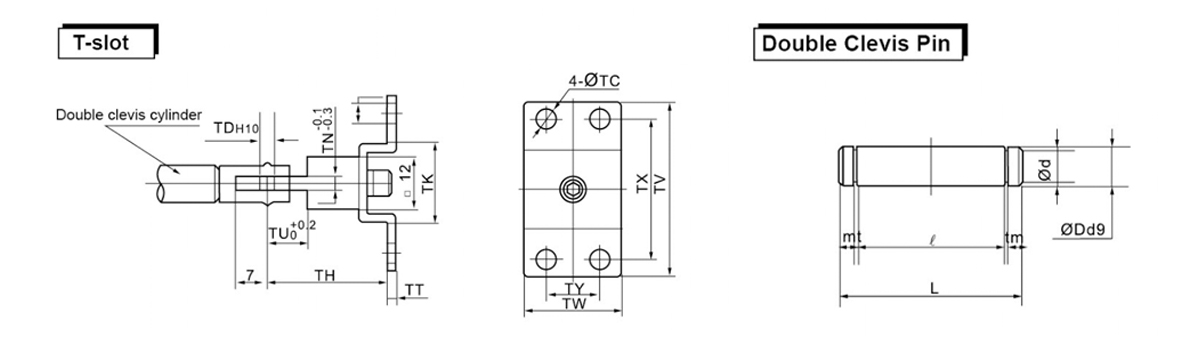

    (mm)     		T-slot Dobleng Clevis Pin
    Mga bahagi
    Modelooooooooo     		TC TC(H10) TH TK TN TT TU TV TW TX TY Mga bahagi
    Modelooooooooo     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0.03 3 15.2 12.2 1.2 0.3
    0 -0.06
    16 CJ-T016B 5.5 5 0.048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0.03 4.8 22.7 18.3 1.5 0.7
    0 -0.06


    Sukat ng Bore

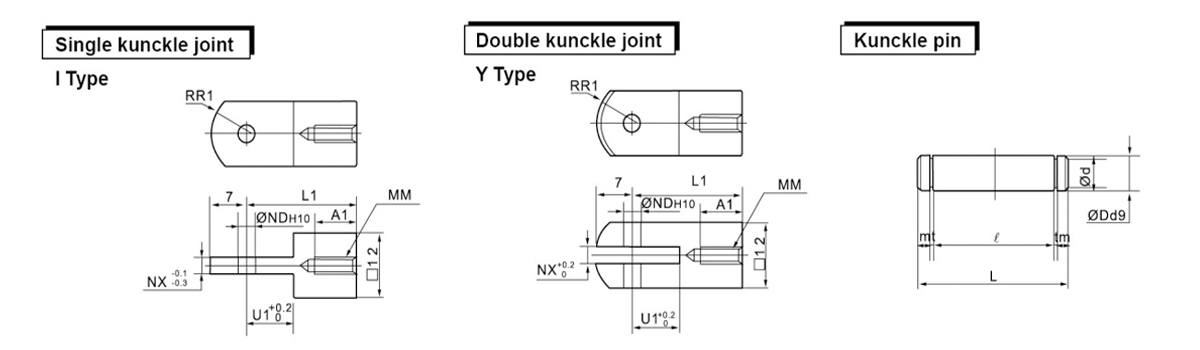

    (mm)     		Type ko ang Single kunckle joint Y Type Double kunckle joint Kunckle pin
    Mga bahagi
    Modelooooooooo     		A1 ∅ND(H10) L1 MM U1 NX R1 Mga bahagi
    Modelooooooooo     		A1 ∅ND(H10) L1 MM U NX R1 Mga bahagi
    Modelooooooooo     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4×0.7 9 3.1 8 Y-J010B 8 3.3 0.048 M4×0.7 10 3.2 8 CD-J010 3.3 -0.03 3 15.2 12.2 1.2 0.3
    0 0 -0.06
    16 I-J016B 8 5 0.048 25 M5×0.8 14 6.4 12 Y-J016B 11 5 0.048 M5×0.8 10 6.5 12 IY-J015 5 -0.03 16.6 4.8 12.2 1.5 0.7
    0 0 -0.06
