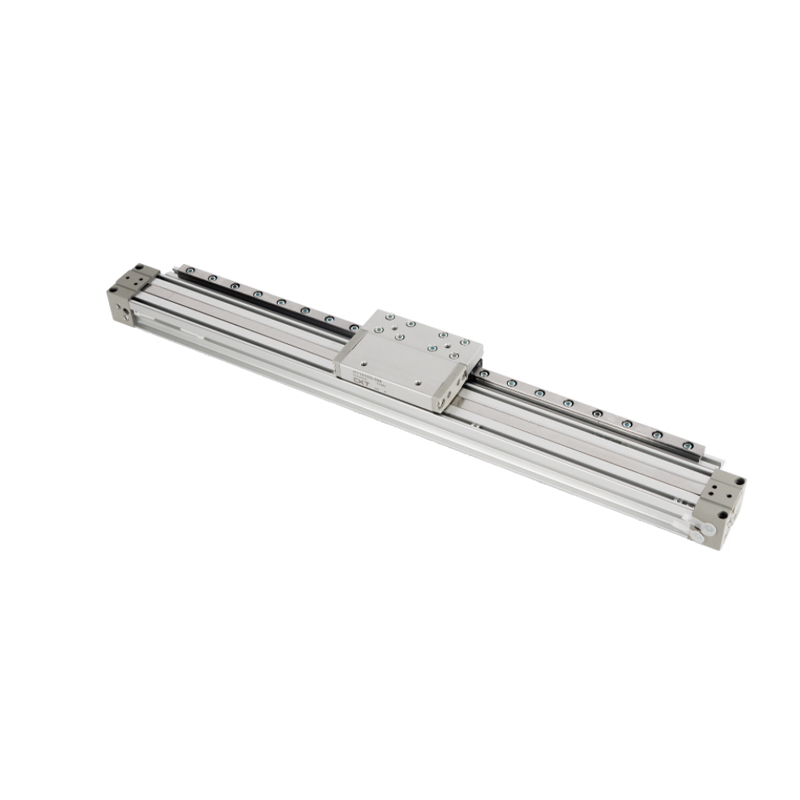

MY1H Series Mechanically Jointed Rodless Cylinder (Linear Guide Type)

Ang MY1H Series Mechanically Jointed Rodless Cylinder ay isang rodless cylinder na gumagamit ng mechanical joints para makamit ang motion transmission, at espesyal na isinama sa isang linear guide structure. Nakatuon ito sa pagbibigay ng isang compact, maaasahan at precision-satisfying linear drive solution para sa mga karaniwang pick-and-place na application sa mga automation system.

● Uri ng pangunahing puwersa sa pagmamaneho: Ang core nito ay namamalagi sa natatanging mechanical joint structure, na matalinong nagpapadala ng linear motion ng piston nang direkta sa external load slide sa pamamagitan ng internal mechanism, nang hindi nangangailangan ng extension ng piston rod ng tradisyonal na silindro, at napagtanto ang compact integration ng cylinder body at ang load movement.

● Gabay sa katumpakan na pundasyon: Sa kaibahan sa mga nakasanayang Modelo, ang seryeng ito ay may built-in na high-rigidity linear guide system. Nagbibigay ito ng suporta at patnubay para sa load slide na higit na lumalampas sa kakayahan sa paggabay ng cylinder mismo, makabuluhang nagpapabuti sa kinis ng paggalaw, at nagdadala ng mas mataas na repeatability, na angkop para sa mga okasyon sa pagpoposisyon na may katamtamang mga kinakailangan sa katumpakan.

● Karaniwang pagpoposisyon ng aplikasyon: Ang idinisenyong kapasidad ng pagkarga at hanay ng paglalakbay ng seryeng ito ay ginagawa itong napaka-angkop para sa madalas na pagpili, paglilipat at paglalagay ng mga operasyon ng maliliit at katamtamang laki ng mga workpiece na may katamtamang timbang sa mga automated na linya ng produksyon. Ito ay partikular na angkop para sa mga sitwasyon kung saan ang hanay ng laki ng workpiece ay nasa tipikal na maliit at katamtamang mga detalye (halimbawa, ang diameter ay nasa sampu-sampung milimetro na antas).

● Kalamangan sa kahusayan sa espasyo: Dahil ang puwang sa harap at likuran na kinakailangan para sa extension at retraction ng piston rod ay tinanggal, kasama ang pinagsama-samang disenyo ng guide rail nito, ang pangkalahatang istraktura ay napaka-compact, na partikular na nakakatulong sa pag-save ng mahalagang espasyo sa pag-install ng axial sa layout ng kagamitan na limitado sa espasyo.

● Mga pagsasaalang-alang sa pagiging maaasahan: Ang mekanikal na disenyo ng coupling ay karaniwang nangangahulugan ng mas kaunting mga kinakailangan sa sliding seal (kumpara sa magnetic coupling), na maaaring mapabuti ang buhay ng serbisyo at mabawasan ang pagdepende sa pagpapanatili sa isang tiyak na lawak, at ang operasyon ay mas maaasahan.
