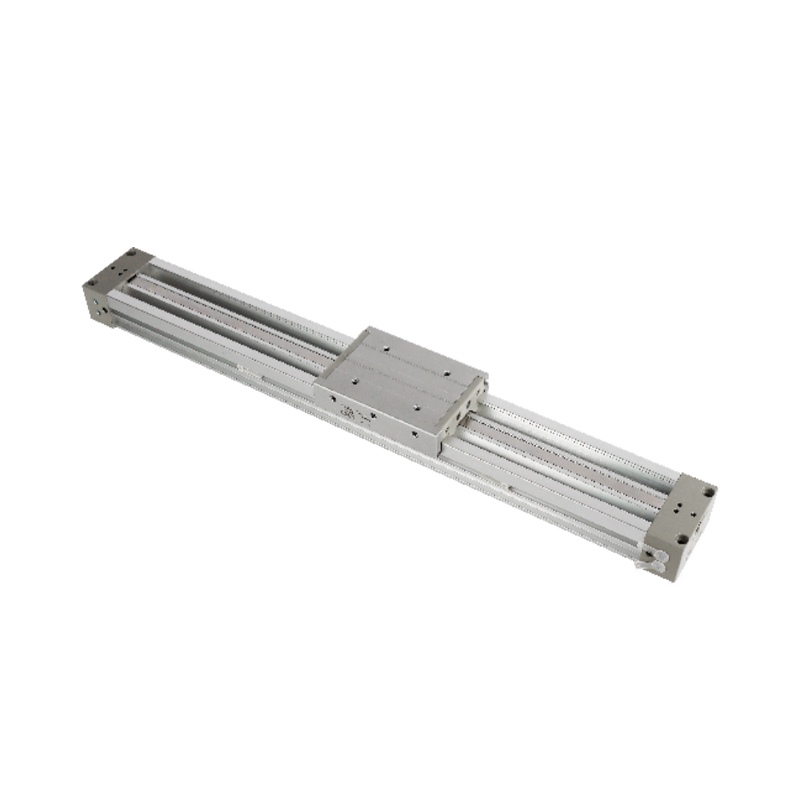

MY1M Series Mechanically Jointed Rodless Cylinder Sliding Bearing Guide Type
  • MY1M Series Mechanically Jointed Rodless Cylinder Sliding Bearing Guide Type
Rodless Cylinder

MY1M Series Mechanically Jointed Rodless Cylinder Sliding Bearing Guide Type

Ang MY1M Series Mechanically Jointed Rodless Cylinder Sliding Bearing Guide Type ay gumagamit ng pinagsama-samang istraktura ng mechanically jointed rodless cylinder at sliding bearing guide rail, na pinapasimple ang mechanical configuration ng linear motion system sa pamamagitan ng direktang pagsasama ng load transmission path at ng guide mechanism. Ang compact na disenyo nito ay partikular na angkop para sa mga simpleng linear drive scenario kung saan ang mga workpiece ay kailangang direktang i-mount sa mover, at mayroon din itong kakayahang umangkop sa istruktura upang makayanan ang malawak na hanay ng mga gawain sa paghawak.

Pangkalahatang-ideya ng mga pangunahing tampok
■ Pinagsamang disenyo ng guide rail
Ang cylinder body at ang sliding bearing guide rail ay bumubuo ng isang physical fusion unit, na inaalis ang assembly link ng tradisyonal na cylinder at independent guide rail. Ang structural fusion na ito ay makabuluhang binabawasan ang pagiging kumplikado ng system at ginagawang mas compact ang layout ng kagamitan, lalo na angkop para sa mga unit ng automation na limitado sa espasyo.

■ Mga katangian ng gabay na mababa ang friction
Ang sliding bearing guide rail ay nagbibigay ng stable na low-resistance linear guidance, pagbabalanse ng load capacity at running smoothness sa pamamagitan ng optimized friction pair design. Ang form ng gabay na ito ay maaaring epektibong sugpuin ang pag-anod ng vibration sa ilalim ng normal na mga kondisyon sa pagtatrabaho at tiyakin ang geometric na pare-pareho ng trajectory ng paggalaw ng pagkarga.

■ Direktang kakayahan sa pag-mount ng workpiece
Espesyal na pinalakas ang mover table upang payagan ang mga user na direktang i-fasten ang maliliit at katamtamang laki ng mga workpiece o fixtures. Inaalis nito ang mga transitional na bahagi tulad ng mga pangalawang mounting plate, pinapaikli ang force transmission chain, at pinapabuti ang higpit ng system at ang bilis ng pagtugon sa pagpoposisyon.

■ Malaking stroke adaptability
Ang mechanically coupled transmission ay lumalampas sa mga pisikal na limitasyon ng piston rod at may kakayahang lumawak sa mas mahabang linear stroke habang pinapanatili ang laki ng cylinder body. Tinitiyak ng mga istrukturang katangian ng full-range na suporta ng guide rail ang katatagan ng paggalaw ng load sa loob ng mas malaking hanay ng stroke.

■ Pangangasiwa sa pag-optimize ng senaryo
Ang mataas na rigidity at load adaptability na dala ng integrated guide rail ay ginagawa itong namumukod-tangi sa patuloy na paghawak ng mga sitwasyon tulad ng paglipat ng materyal at paglipat ng bahagi. Maaaring i-configure ang system upang gumana nang pahalang o patayo upang matugunan ang mga pangangailangan ng paglipat ng materyal sa mga istasyon at module.

E-mail: manager@cktworld.com
I-download
NAUNA：MY2H/HT Series Mechanical Joint Rodless Cylinder Linear Guide Type (1 Axis)/Linear Guide Type (2 Axes)
SUSUNOD：MY1H Series Mechanically Jointed Rodless Cylinder (Linear Guide Type)
  • Mga pagtutukoy
    diameter ng silindro (mm) 16 20 25 32 40 50 63
    Ginamit na likido Hangin
    Operating mode Doble-acting
    Saklaw ng operating pressure 0.2~0.8MPa 0.15~0.8MPa
    Presyon ng pagsubok ng presyon 1.2MPa
    Temperatura sa paligid at temperatura ng likido 5~60 ℃
    Buffering Hangin cushioning
    Lubrication Walang langis
    Stroke length tolerance Mas mababa sa 1000 1.8,1001~3000 2.8 Mas mababa sa 2700 1.8, 2701-5000 2.8
    Diametro ng tubo Mga pagbubukas sa harap at gilid M5×0.8 1/8 14 3/8
    Pagbukas sa ibaba Ø4 Ø6 08 010

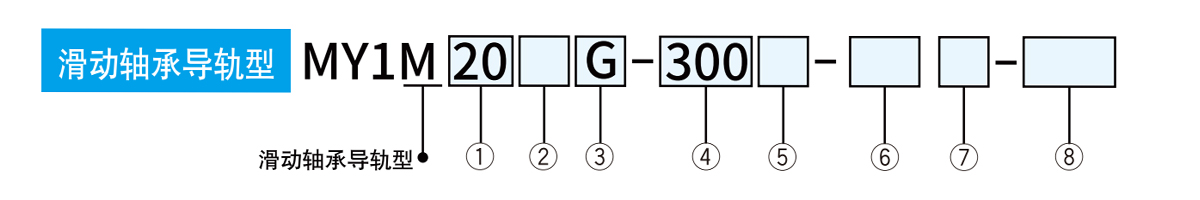

  • ① Silindro diameter ② Mga uri ng through-hole thread ③Configuration ng pipe ④ Cylinder stroke (mm)
    16 16mm Mark Mga uri diameter ng silindro Walang marka Karaniwang uri diameter ng silindro Karaniwang itinerary* Mahabang paglalakbay Pinakamataas na stroke (mm)
    20 20mm Walang marka M thread 016, 020 G Sentralisadong uri ng piping
    25 25mm Rc 025, 032, 040, 050, 063 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Maaaring gawin sa mga palugit na 1 mm.     		Lumalampas sa karaniwang stroke
    Stroke ng 2001 hanggang 3000 mm (1 mm increments)     		3000
    32 32mm TN NPT
    40 40mm
    50 50mm TF G 20, 25, 32
    40,50,63     		Lumalampas sa karaniwang stroke
    Stroke ng 2001 hanggang 5000 mm (1 mm increments)     		5000
    63 63mm Halimbawa ng configuration
    *Maaari ding i-configure ang mahabang stroke sa parehong paraan tulad ng mga karaniwang stroke. MY1M20-3000L-M9BW
    *Pakitandaan, gayunpaman, na ang air cushioning capacity ay nababawasan para sa mga stroke na 49 mm o mas mababa, at maraming magnetic switch ay hindi maaaring i-install.

    ⑤ Simbolo ng unit ng pagsasaayos ng paglalakbay ⑥Magnetic switch Model ⑦ Bilang ng mga magnetic switch ⑧Mga pasadyang produkto na may karaniwang mga detalye
    Walang marka Non-magnetic switch (built-in na magnetic ring) Walang marka 2 Tagapagpahiwatig Mga pagtutukoy, nilalaman
    S 1 -XB10 Gitnang stroke (ginamit na espesyal na katawan ng cylinder)
    Ang iba't ibang mga diameter ng silindro ay angkop para sa iba't ibang mga magnetic switch.
    Mangyaring kumpirmahin mula sa talahanayan sa ibaba bago pumili.     		-XB11 Uri ng mahabang stroke

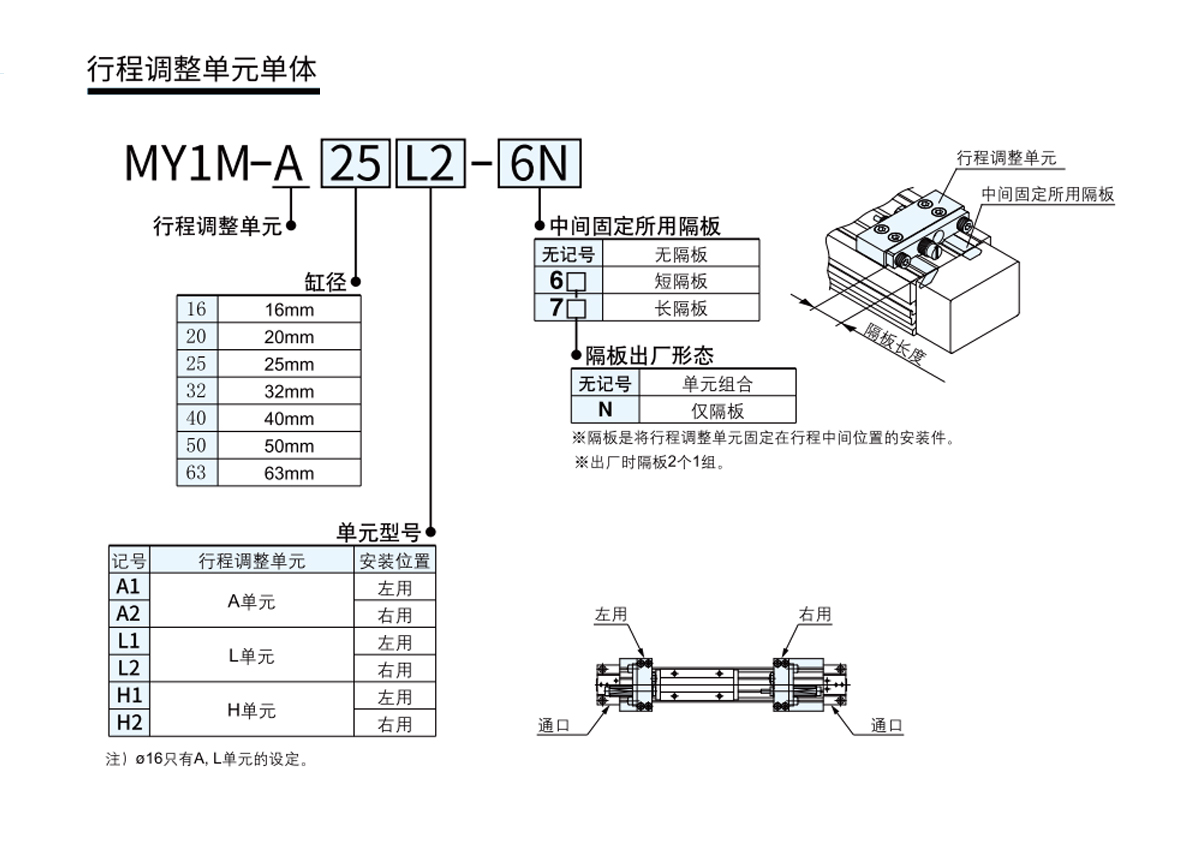

    n n -XB20 Unit ng pagsasaayos ng paglalakbay na may tornilyo sa pagsasaayos
    -XB22 Nilagyan ng RJ soft-type hydraulic shock absorbers

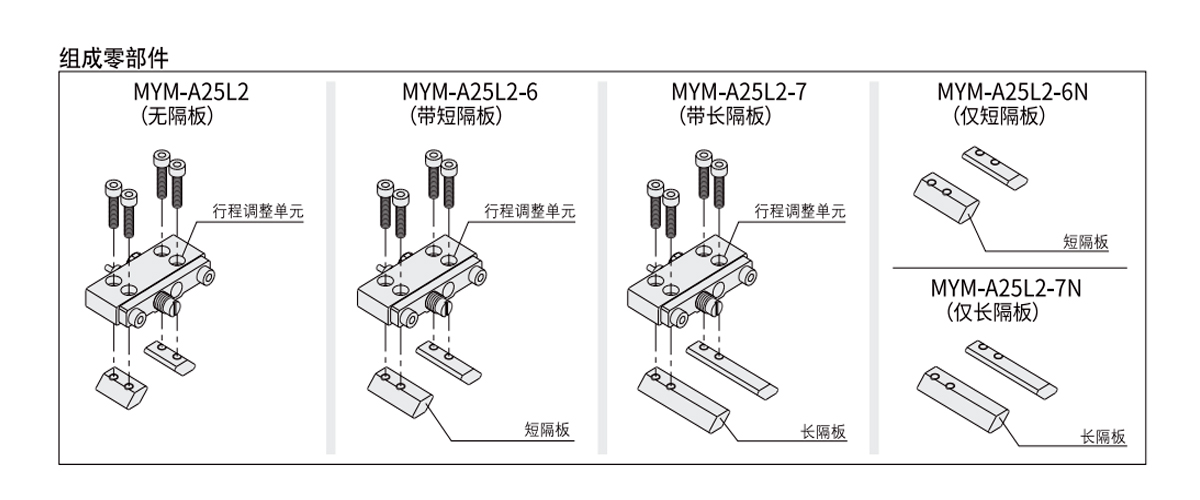

    Saklaw ng mga pagsasaayos ng itineraryo
    diameter ng silindro 16 20 25 32 40 50 63
    Simbolo ng yunit A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Walang partition 0~-5.6 0~-6 0~-11.5 0~-12 0~-16 0~-20 0~-25
    Na may maikling partisyon -5.6~-11.2 -6~-12 -11.5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    Sa mahabang partisyon -11.2~-16.8 -12~-18 -23~-34.5 -24~-36 -32~-48 -40~-60 -50~-75

    Haba ng partisyon
    diameter ng silindro 16 20 25 32 40 50 63
    Maikling partisyon 5.6 6 11.5 12 16 20 25
    Mahabang partition 11.2 12 23 24 32 40 50

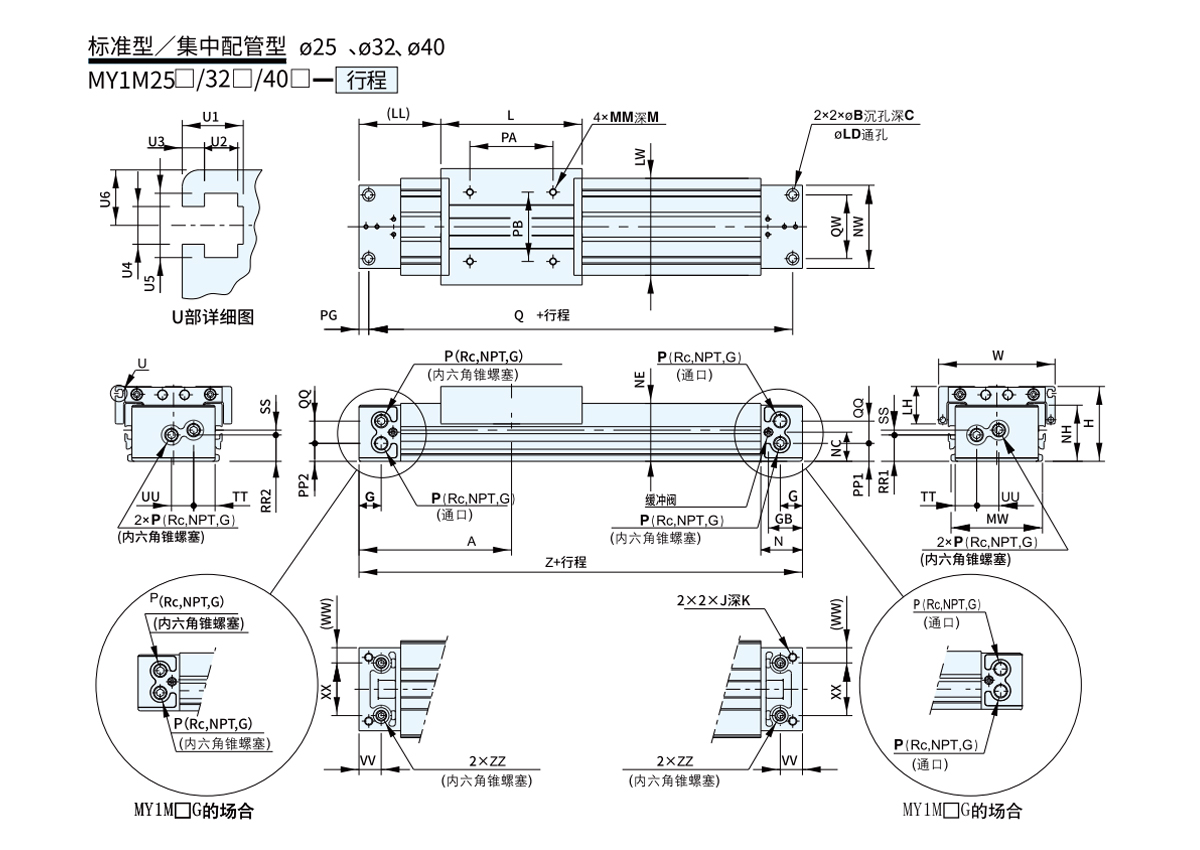

  • Modelooooooooo A B C G GB H J K L LD LH LL LW M MM MW N NC NE NH NW P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0.8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8×1.25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1.5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    Modelooooooooo PB PG PP1 PP2 Q QQ QW RR1 RR2 SS TT UU VV W w XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Rc1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Rc1/16
    MY¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Rc1/8

    Detalyadong pagguhit ng talahanayan ng laki ng bahagi na hugis-U       *P ay ang cylinder air supply port
    Modelooooooooo U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

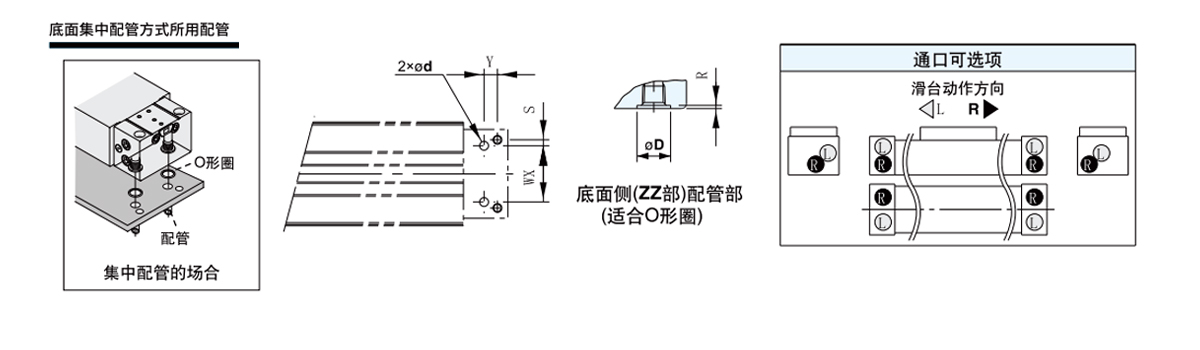

    Modelooooooooo WX Y d D R Naaangkop na O-ring
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

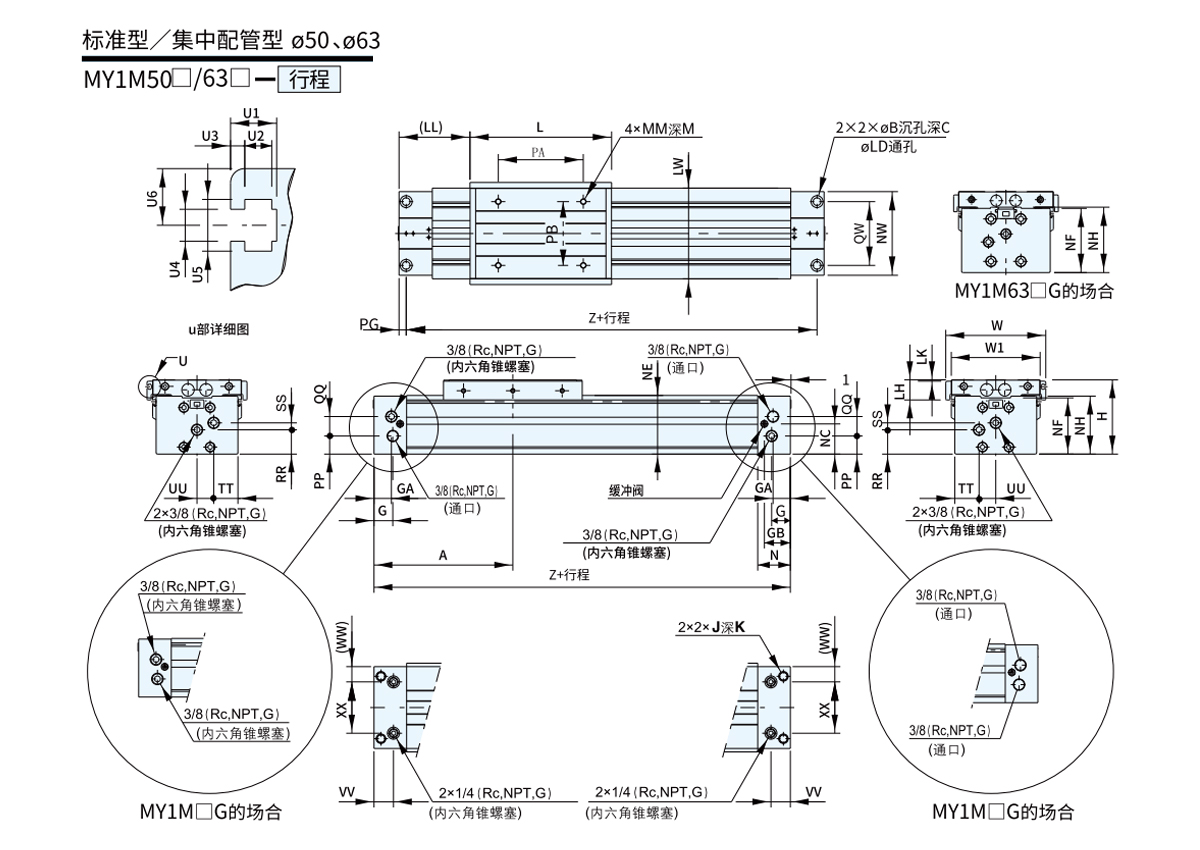

    Modelooooooooo A B C G GA GB H J K L LD Lh LK LL LW M MM N NC NE NF NH NW PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1.25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1.5 50 56 104 103 105 142 140

    Modelooooooooo PB PG PP Q QQ QW RR SS TT UU VV W W1 WW XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    Detalyadong talahanayan ng mga sukat para sa mga bahaging hugis-U
    Modelooooooooo U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

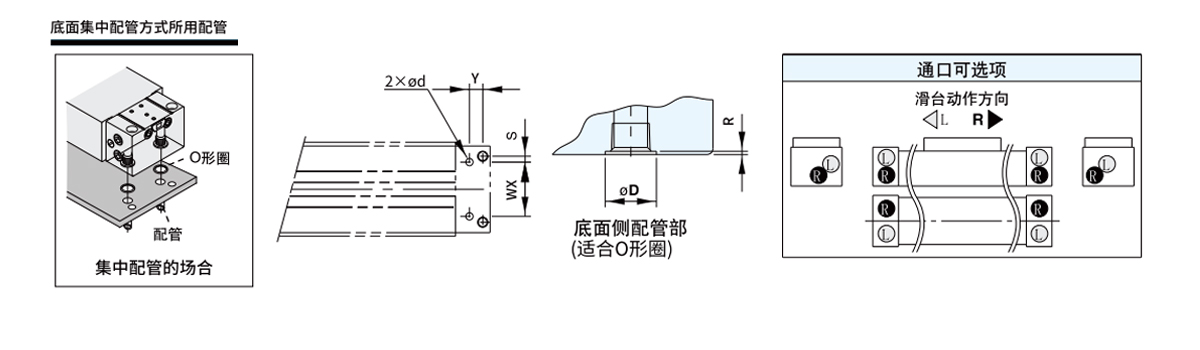

    Modelooooooooo WX Y S d D R Naaangkop na O-ring
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

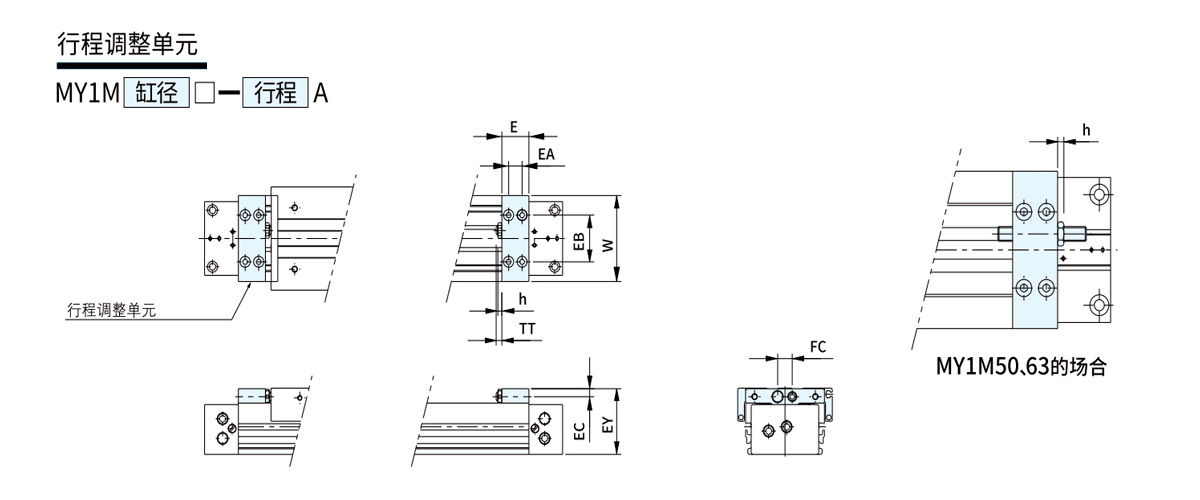

    Angkop para sa mga cylinder E EA EB EC EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5.4(MAX11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(MAX11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5(MAX16.5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8(MAX20) 88
    MY1M40 35 17 57 10 83 17 4.5 9(MAX25) 104
    MY1M50 40 20 66 14 106 26 5.5 13(MAX33) 128
    MY1M63 52 26 77 14 129 31 5.5 13(MAX38) 152

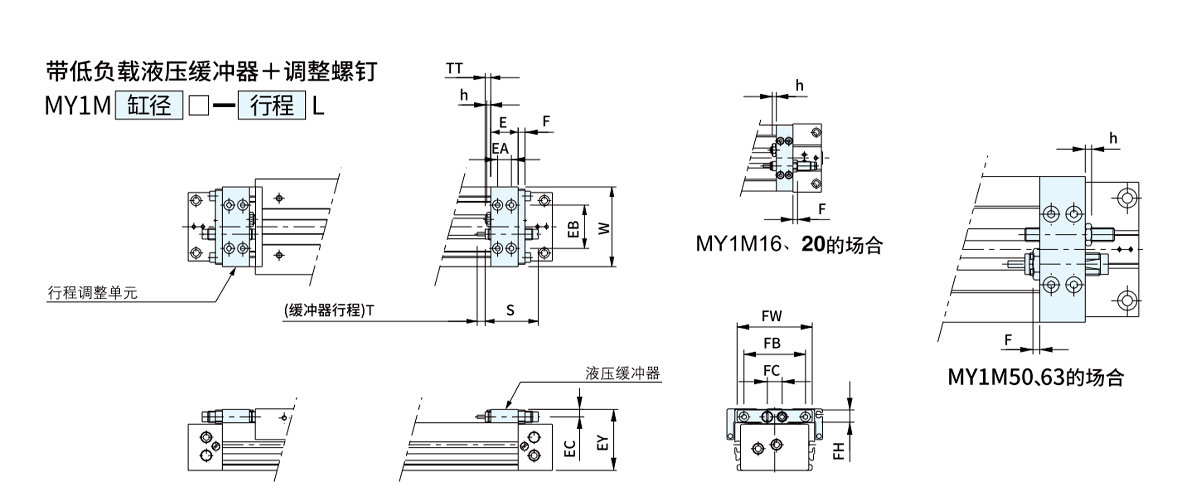

    Angkop para sa mga cylinder E EA EB EC EY F FB FC FH FW h S T TT W Hydraulic Buffer Model
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5.4(MAX11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(MAX11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(MAX16.5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(MAX20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(MAX25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(MAX33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(MAX38) 152 RB2015

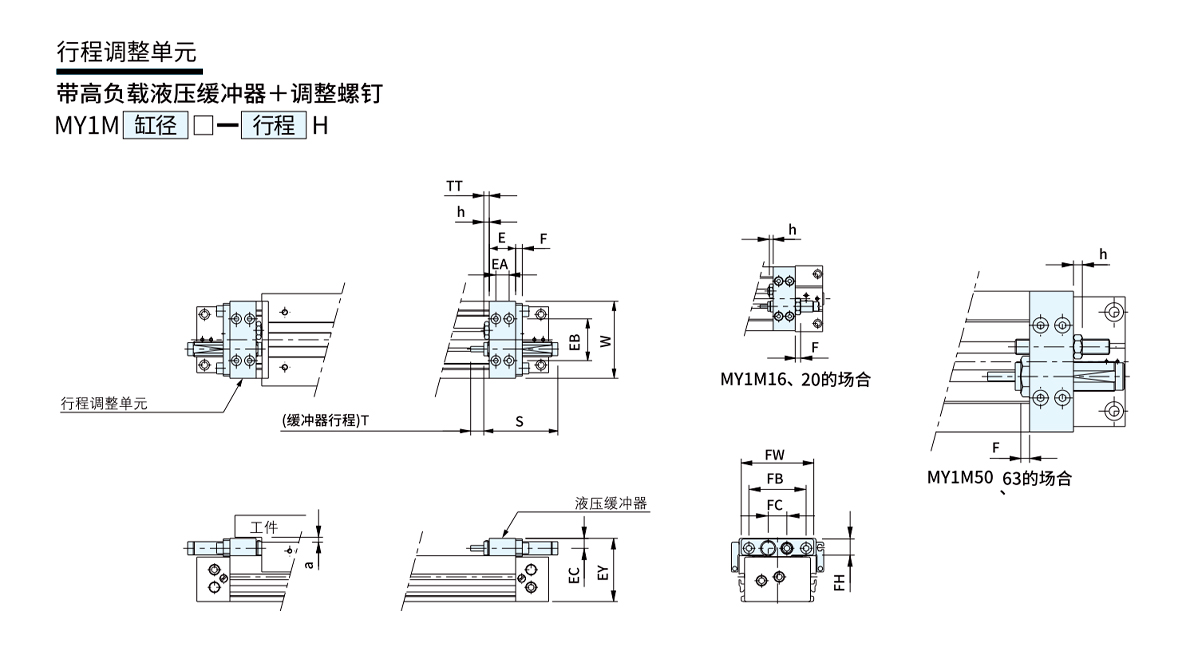

    Angkop para sa mga cylinder E EA EB EC EY F FB FC FH FW h S T TT W Hydraulic Buffer Model a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(MAX11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(MAX16.5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(MAX20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(MAX25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13(MAX33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13(MAX38) 152 RB2725 9.5
    ※Kapag ang laki ng EY ng H unit ay mas mataas kaysa sa taas ng slide table (size H) at ang haba ng workpiece na ilalagay ay lumampas sa kabuuang haba ng slide table (size L), tiyaking ang workpiece ay nakaposisyon sa itaas ng laki a.

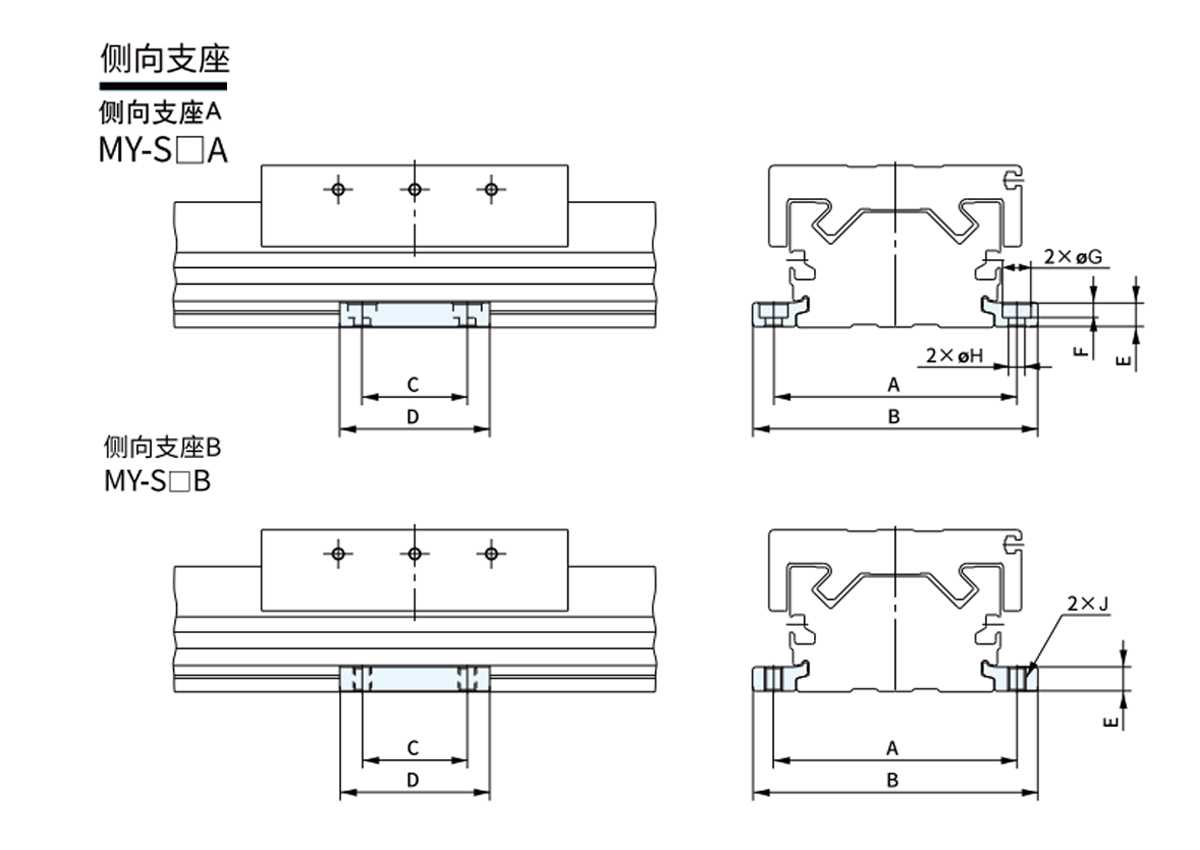

    Modelooooooooo Angkop para sa mga cylinder A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0.7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0.8
    AKING-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8×1.25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1.5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1.75
    ※Isang set ng lateral bearings ang ibinibigay sa bawat unit.
