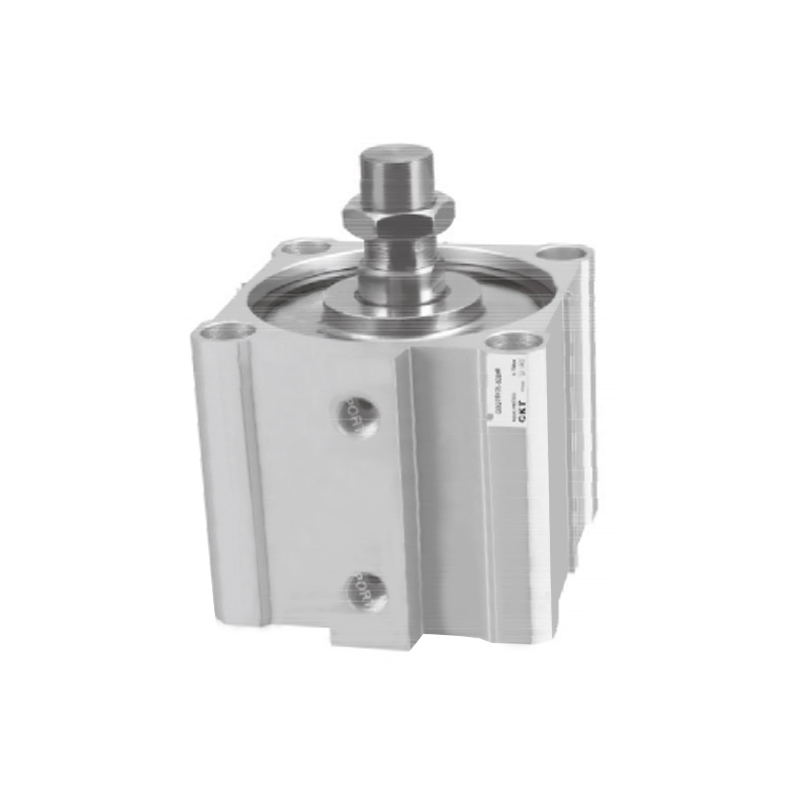

CQ2 Series Thin Cylinder (Malaking Bore Size)
  • CQ2 Series Thin Cylinder (Malaking Bore Size)
Manipis na Silindro

CQ2 Series Thin Cylinder (Malaking Bore Size)

Ang CQ2 Series Thin Cylinder (Large Bore Size) ay kilala sa malaking bore size nito at isang tipikal na solusyon para sa mga bahagi ng drive sa space-sensitive na mga sitwasyon sa larangan ng industrial automation. Ang pangunahing konsepto ng disenyo nito ay upang mabawasan ang laki ng pag-install ng axial habang tinitiyak ang kinakailangang puwersa ng output, na nagbibigay ng higit na kakayahang umangkop para sa layout ng kagamitan.

• Karaniwang pagsunod: Ang disenyo at pagmamanupaktura nito ay sumusunod sa mga kinakailangan ng umiiral na mga pangunahing pagtutukoy ng industriya.

• Structural na koneksyon: Ang cylinder body at ang end cover ay gumagamit ng kakaibang annular locking method para makabuo ng matatag at maaasahang koneksyon na may napakaliit na sukat ng ehe.

• Mga katangian ng panloob na pader: Ang panloob na dingding ng cylinder barrel ay ginagamot ng isang espesyal na proseso ng pagpapalakas sa ibabaw, na nagbibigay ng mahusay na paglaban sa pagsusuot at tinitiyak ang pangmatagalang tibay.

• Kalamangan sa espasyo: Ang makabuluhang na-optimize na haba ng axial ay ang natitirang tampok nito, na maaaring epektibong mabawasan ang pangangailangan para sa espasyo sa pag-install ng kagamitan.

• Sensing integration: Ang panlabas na periphery ng cylinder barrel ay idinisenyo na may standardized groove structure para mapadali ang mabilis na pag-install at pagpoposisyon ng stroke position detection sensor.

E-mail: manager@cktworld.com
I-download
NAUNA：CQM Series Thin Cylinder (Guide Rod Type)
SUSUNOD：CQ2 Series Thin Cylinder (Long Stroke)
  • Sukat ng Bore(mm) 125 140 160 180 200
    likido Hangin
    Aksyon Doble-acting
    Presyon ng Katibayan 1.5MPa(15.3kgf/cm²)
    Max. Operating Pressure 1.0MPa(10.2kgf/cm²)
    Min. Operating Pressure 0.05MPa(0.51kgf/cm²)
    Ambient at Fluid Temperatura -10~ 60 ℃
    Rod End Thread Female thread(Standard), Male thread(Option)
    unan Karaniwang rubber bumper
    Bilis ng Piston 50-500mm/s 20-400mm/s
    Pagpaparaya sa Haba ng Stroke 1.40
    *Pagpapadulas Hindi kinakailangan
    Pag-mount Tapped through-hoe at magkabilang dulo
    Diameter ng tubo Rc(PT)3/8 Rc(PT)1/2
    *Pakigamit ang ISOVG32 kung gusto mong gumamit ng lubrication.

  • Bore

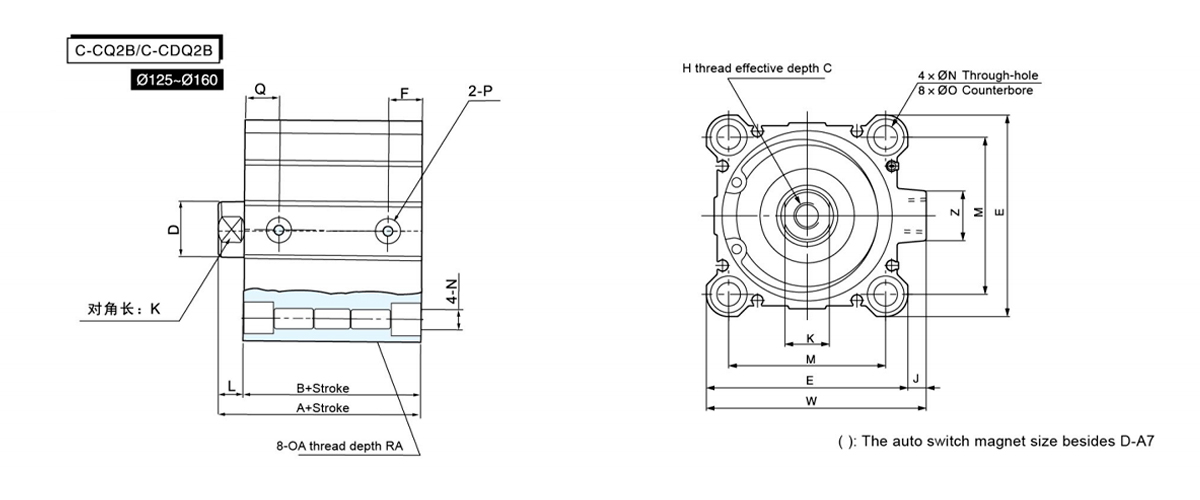

    Sukat     		Standard Stroke(mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

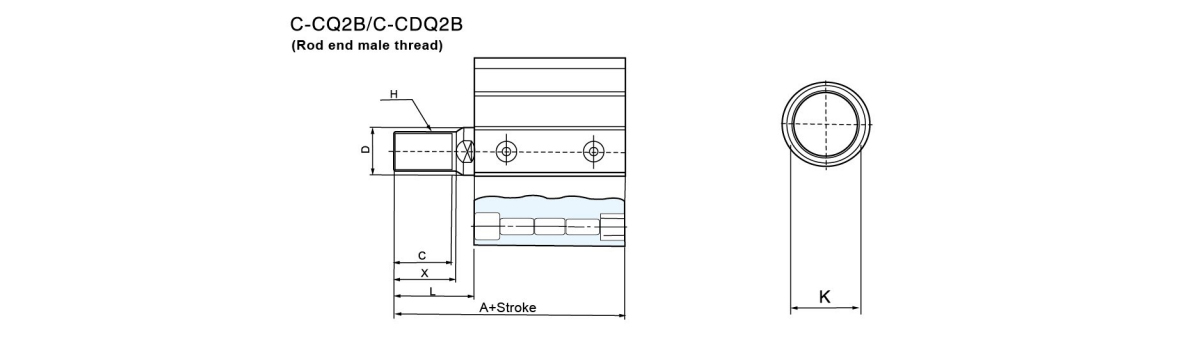

    Sukat ng Bore
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1.5 32 58 45
    140 141 42 Ø 36 M30×1.5 32 58 45
    160 155 47 Ø40 M36×1.5 36 64 50

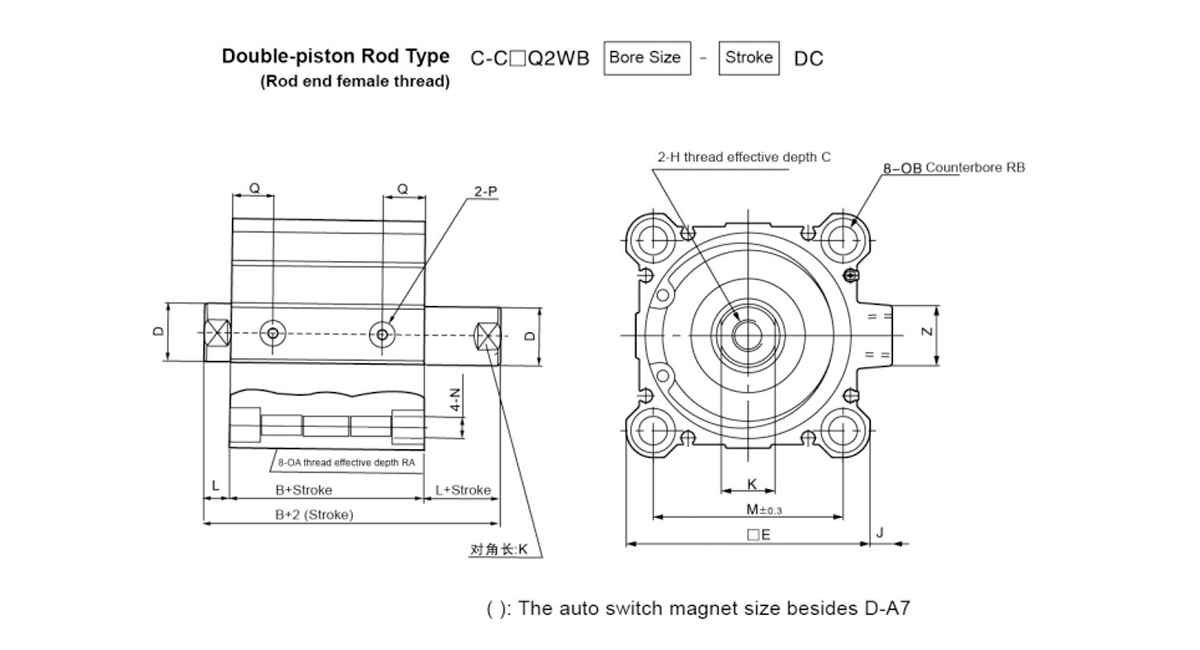

    Sukat ng Bore Standard Stroke A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22.5) Ø36 142 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22.5) Ø36 158 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26.5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

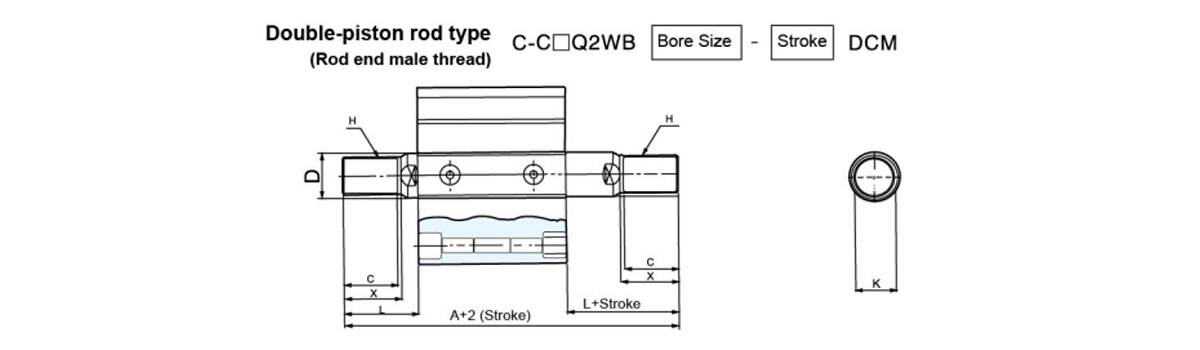

    Sukat ng Bore A C D H K L X
    125 199 42 Ø36 M30×1.5 32 58 45
    140 199 42 Ø36 M30×1.5 32 58 45
    160 219 47 Ø40 M36×1.5 36 64 50
