Manipis na Silindro

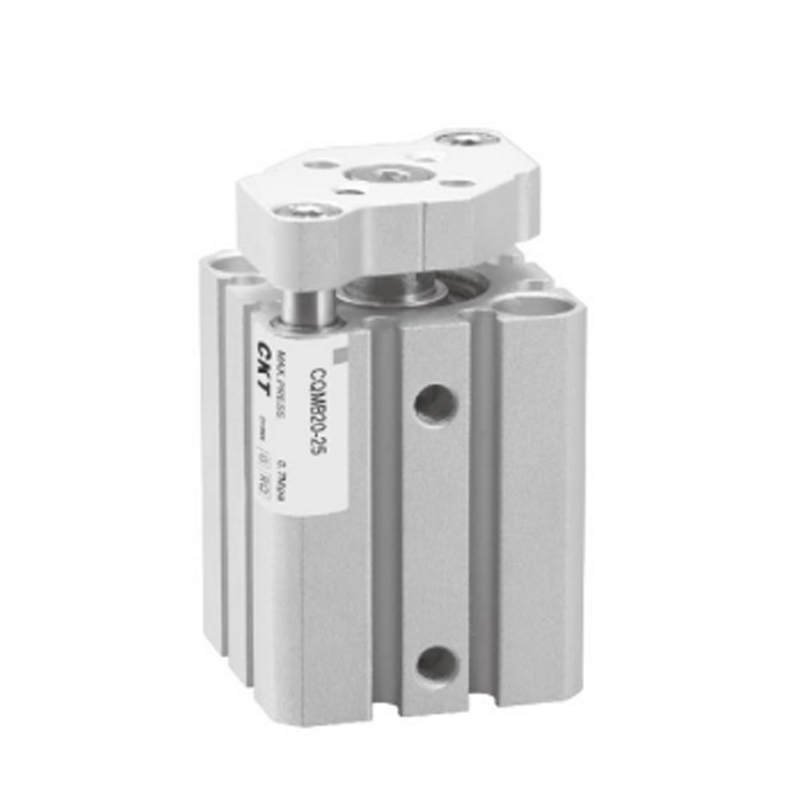

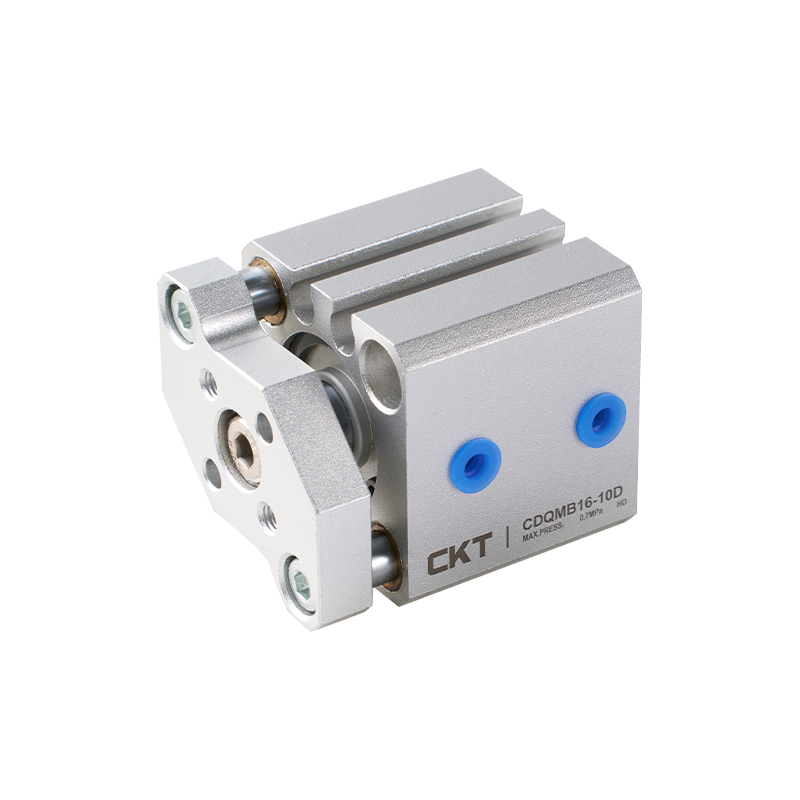

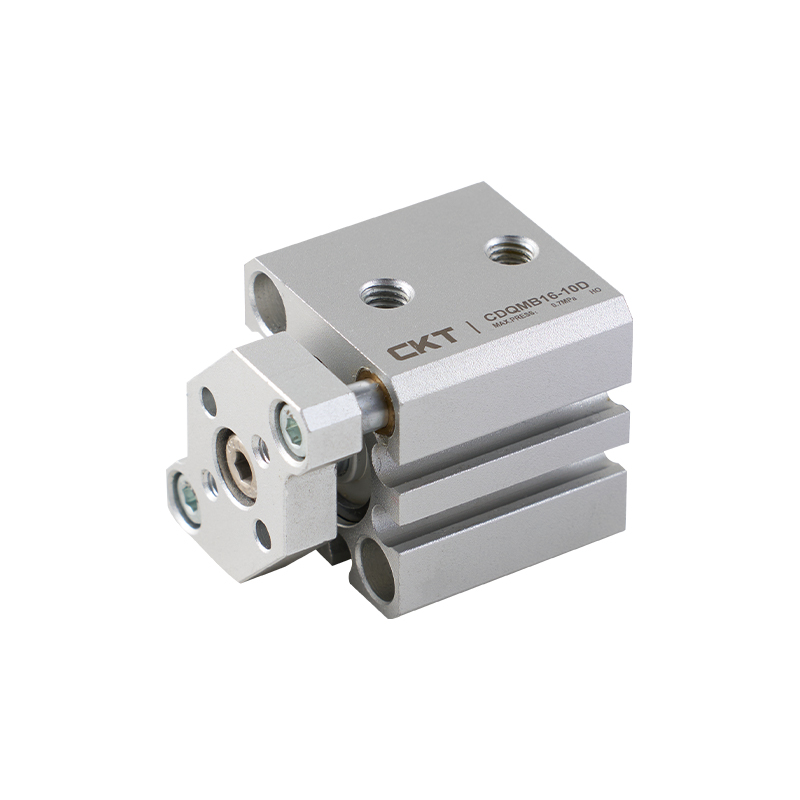

CQM Series Thin Cylinder (Guide Rod Type)

Ang CQM Series Thin Cylinder (Guide Rod Type) ay idinisenyo para sa high-rigidity guide at compact space na mga kondisyon. Pinagsasama nito ang suporta sa pagkarga at mga anti-torsion na function sa pamamagitan ng dual guide rod structure upang matugunan ang mga pangangailangan ng precision positioning.

1. Standardized at reinforced structure
Kasunod ng karaniwang mga pagtutukoy ng JIS, gumagamit ito ng dual guide rod integrated na disenyo upang matiyak ang higpit ng istruktura at katatagan ng pagpapatakbo.

2. Space adaptability
Ang compact na katawan ay makabuluhang binabawasan ang mga kinakailangan sa espasyo sa pag-install at angkop para sa mga senaryo ng automation na limitado sa espasyo.

3. Composite anti-eccentric load na kakayahan
Ang dual guide rod system ay sabay-sabay na pinipigilan ang rotational offset, nagbibigay ng mahusay na anti-bending at anti-torsion na pagganap, at umaangkop sa asymmetric na mga kondisyon ng pagkarga.

4. High load compatibility
Ang mekanismo ng guide rod ay maaaring magdala ng malalaking motion load at lateral forces, na binabawasan ang stress effect ng mga kondisyon ng cantilever sa cylinder body.

5. Precision guide control
Ang katumpakan ng hindi pag-ikot sa dulo ay ≤±0.2°, na tinitiyak ang high-precision na linear motion trajectory.

6. Pagkatugma sa pag-install
Ang pangunahing sukat ng pag-install ng katawan ay interoperable sa karaniwang serye ng manipis na silindro ng parehong mga detalye, na sumusuporta sa mabilis na pagpapalit o pag-upgrade ng kagamitan.

E-mail: manager@cktworld.com
I-download
NAUNA：Bagong Manipis na Silindro ng CQS Series
SUSUNOD：CQ2 Series Thin Cylinder (Malaking Bore Size)
  • Aksyon Single Rod, Double Acting
    Max. Operating Presyon 1.0   MPa
    Min. Operating
    Pressure     		Ø12,Ø16 0.12   MPa
    Ø20~0100 0.1   MPa
    Ambinet at Temperatura ng Fluid Nang walang auto switch:-10~ 70℃,May auto switch:-10~60℃(Walang nagyeyelong)
    unan Bumper sa magkabilang gilid
    Pagpaparaya sa Haba ng Stroke 10mm
    Bilis ng Piston Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

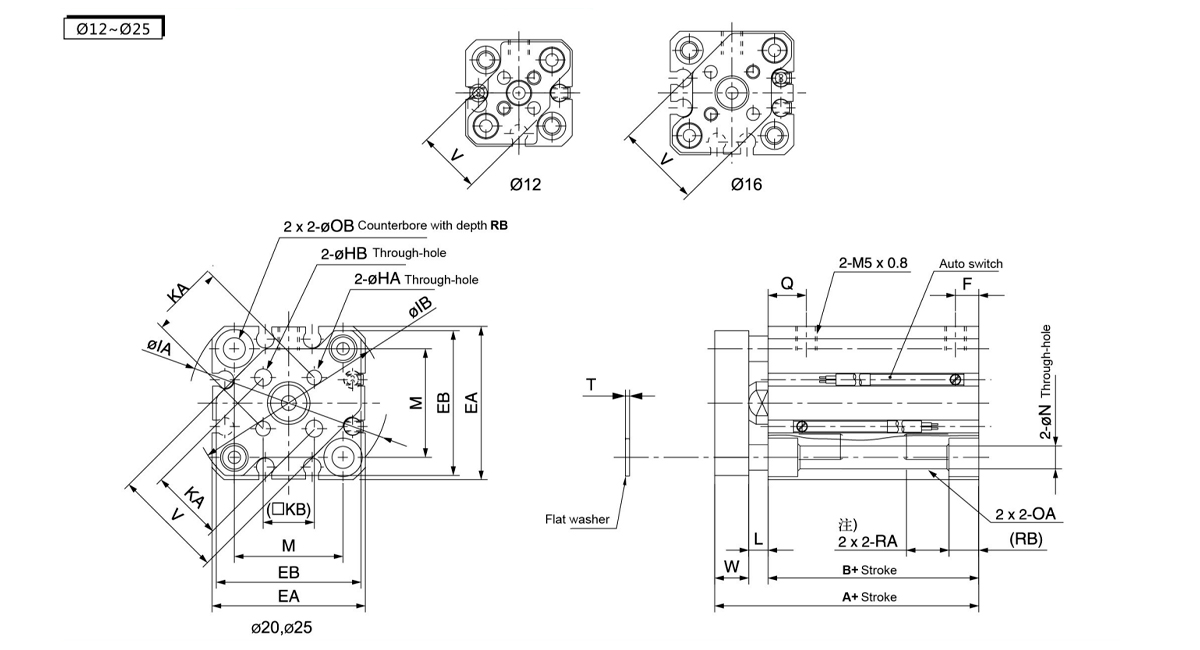

  • Bore
    Sukat
    (mm)     		Stroke
    Saklaw
    (mm)     		Nang walang Auto Switch Gamit ang Auto Switch EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0.5 M4×0.7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0.5 M4×0.7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0.7 M6×1.0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0.8 M6×1.0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

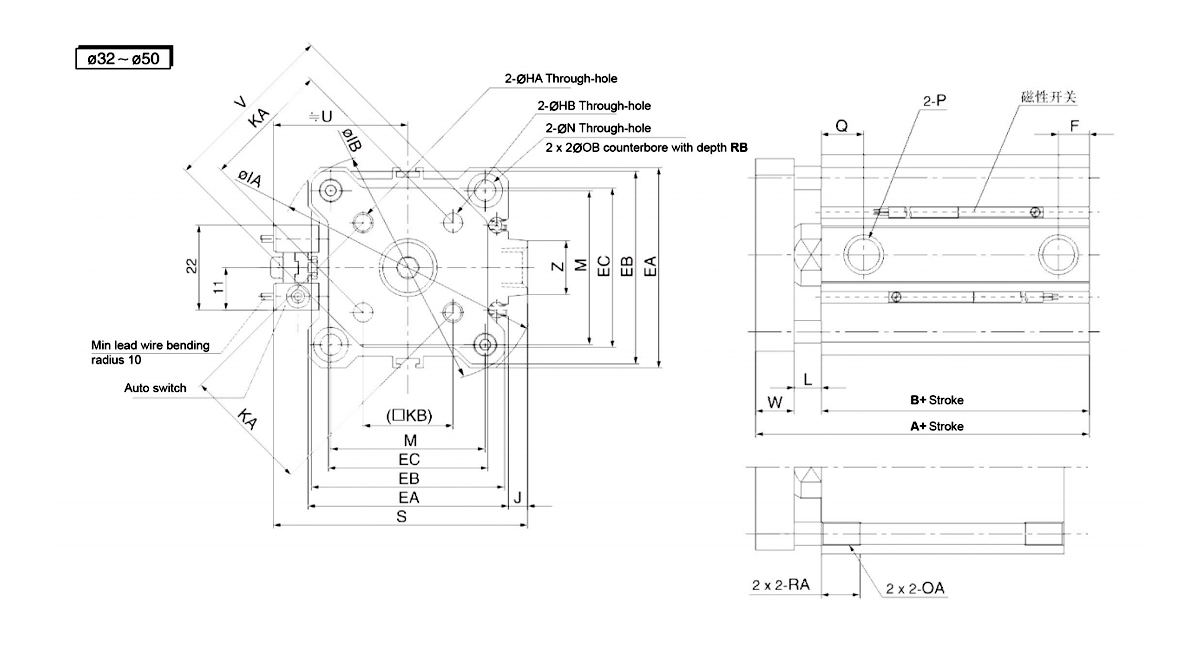

    Parehong  Nagtatapos  Na-tap  (C-CQMA)
    Sukat ng Bore
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0.8 M6×1.0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0.8 M6×1.0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1.0 M8×1.25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1.0 M10×1.5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1.25 M12×1.75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1.5 M12×1.75 10 0.2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Sukat ng Bore
    (mm)
    Saklaw ng Stroke
    (mm)     		Nang walang Auto Switch Gamit ang Auto Switch EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0.8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
