Manipis na Silindro

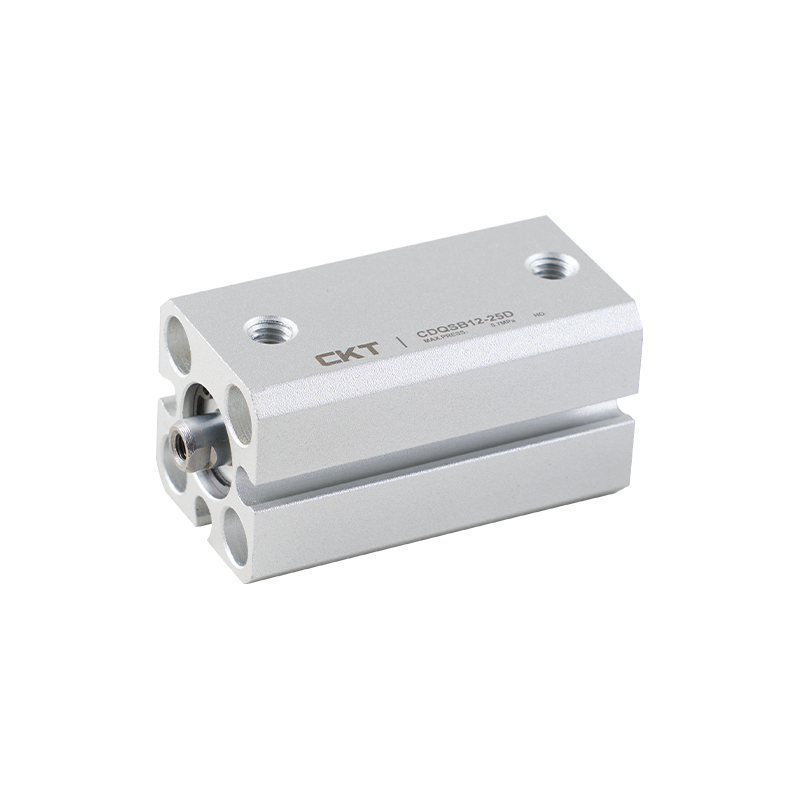

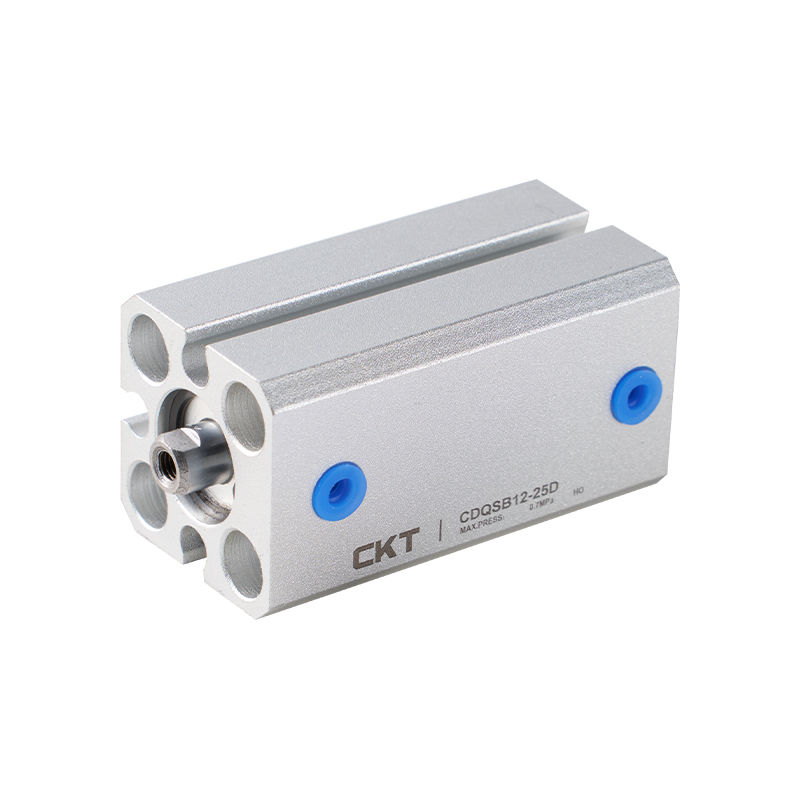

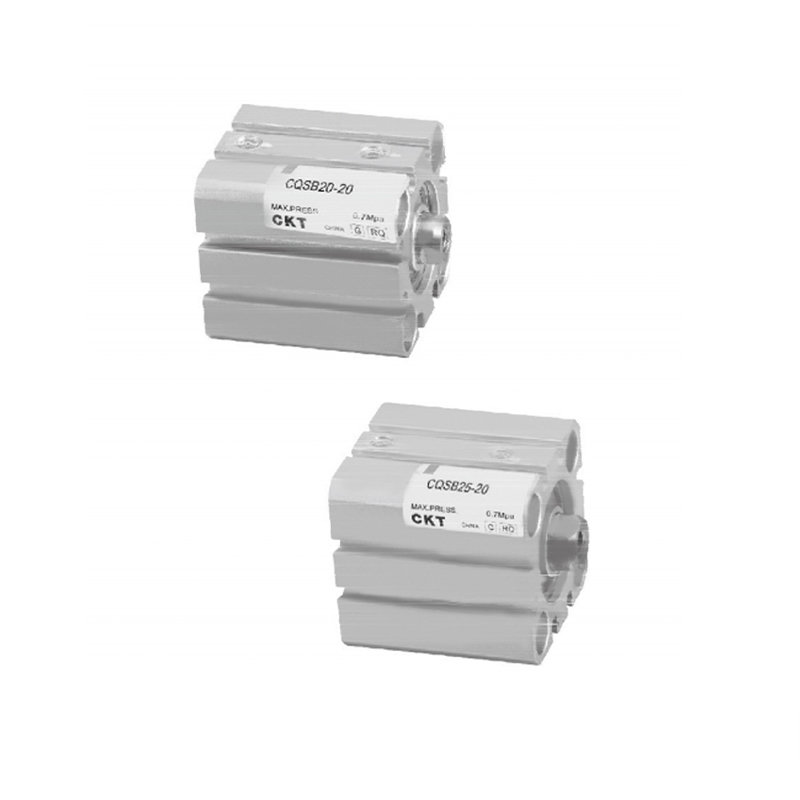

Bagong Manipis na Silindro ng CQS Series

Bilang isang mahusay na pneumatic actuator sa larangan ng modernong industriyal na automation, ang CQS Series New Thin Cylinder ay nakamit ang coordinated optimization ng space occupation at functional configuration sa pamamagitan ng structural innovation, na nagbibigay ng mas flexible drive solution para sa compact equipment layout.

1. Multi-directional installation compatibility design
Ang katawan ng silindro ay nagsasama ng isang multi-dimensional na interface ng pag-install ng magnetic switch. Kabilang sa mga ito, ang maliit na detalye ng diameter ng cylinder ay nagbibigay ng isang three-way na reference surface sa pag-install, at ang medium at malaking cylinder diameter na mga detalye ay pinalawak sa isang four-sided installation mode kasama ang port reference surface, na makabuluhang nagpapabuti sa layout ng kalayaan at adaptability ng sensing element.

2. Arkitektura ng pag-optimize ng paggamit ng espasyo
Gumagamit ng positibong compression compact configuration, ang mga pangunahing bahagi ng paggalaw ay topologically optimized. Sa ilalim ng premise ng pagpapanatili ng standard na pagganap ng output, ang axial at radial space occupation ay sabay na nabawasan, na epektibong naglalabas ng internal space resources ng equipment.

3. Composite na istraktura ng pag-install
Pinagsasama ng base ang through-hole penetration at sinulid na naka-embed na dalawahang carrier ng pag-install. Sa pamamagitan ng modular na disenyo ng interface, tumutugma ito sa mga kinakailangan sa koneksyon ng mga pangunahing mekanismo, binabawasan ang pagiging kumplikado ng pagsasama ng system, at sinusuportahan ang mabilis na pag-deploy sa maraming mga sitwasyon.

E-mail: manager@cktworld.com
I-download
NAUNA：SDA Series Manipis na Silindro
SUSUNOD：CQM Series Thin Cylinder (Guide Rod Type)
  • Sukat ng Bore(mm) 12 16 20 25
    likido Hangin
    Aksyon Double acting,Single acting:Spring return/extend
    Presyon ng Katibayan 1.5MPa{15.3kgf/cm²}
    Max. Operating Pressure 1.0MPa{10.2kgf/cm²}
    Ambient at Fluid Temperatura -10 ℃~ 60 ℃
    Rod End Thread Female thread(Standard), Male thread(Option)
    unan Wala
    Bilis ng Piston 50~500mm/s
    Pagpaparaya sa Haba ng Stroke 1
    *Pagpapadulas Hindi kinakailangan
    Pag-mount Sa pamamagitan ng butas, ang magkabilang dulo ay tinapik (Universal)
    Laki ng Port M5×0.8
    *Pakigamit ang ISOVG32 kung gusto mong gumamit ng lubrication.

  • Stroke/Model  Ng  Auto  Switch
    Sukat ng Bore
    (mm)     		Karaniwang Stroke(mm) Auto Switch
    Double acting Single acting Uri ng pag-install ng tunel
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

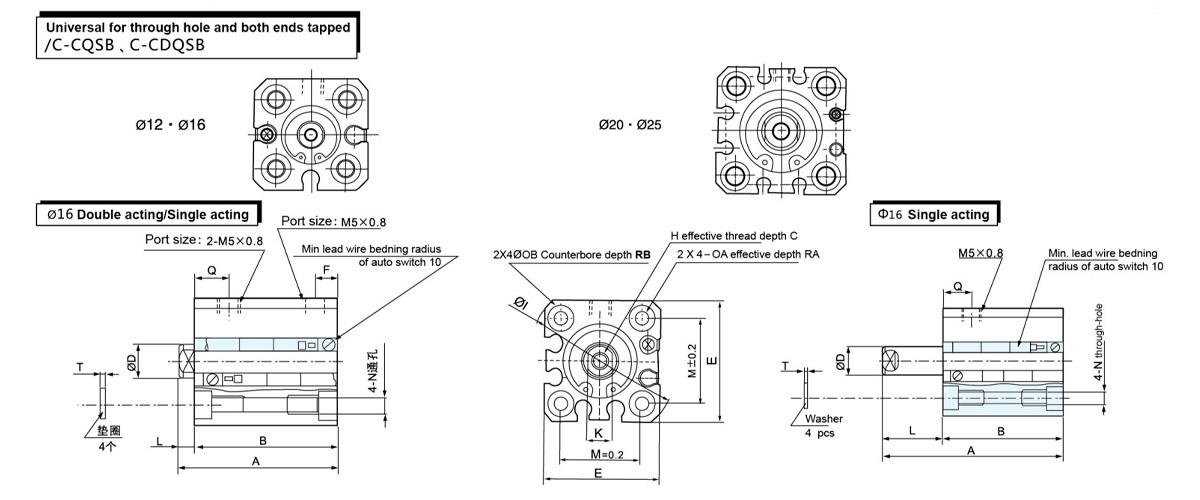

  • Dimensyon para sa double acting/single acting
    Naaangkop
    Sukat ng Bore
    (mm)     		Pamantayan
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0.5 32 5 15.5 3.5 M4×0.7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0.7 38 6 20 3.5 M4×0.7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0.8 47 8 25.5 5.4 M6×1.0 9 10 7 1 9
    25 12 12 40 M6×1.0 52 10 28 5.4 M6×1.0 9 10 7 1 11

    Double acting (ST=Stroke)
    Naaangkop
    Sukat ng Bore
    (mm)     		Stroke
    Saklaw
    (mm)     		Pangunahing Uri Built-in na Magnet
    A B F L Q A B
    12 5~30 20.5 st 17 st 5 3.5 7.5 25.5 st 22 st
    16 5~30 20.5 st 17 st 5 3.5 7.5 25.5 st 22 st
    20 5~50 24 st 19.5 st 5.5 4.5 9 34 st 29.5 st
    25 5~50 27.5 st 22.5 st 5.5 5 11 37.5 st 32.5 st

    Single acting (ST=Stroke)

    Naaangkop
    Sukat ng Bore
    (mm)
    Stroke
    Saklaw
    (mm)     		Pamantayan Built-in na Magnet
    A B F L A B
    5ST 10ST 5ST 10ST 5ST 10ST 5ST 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

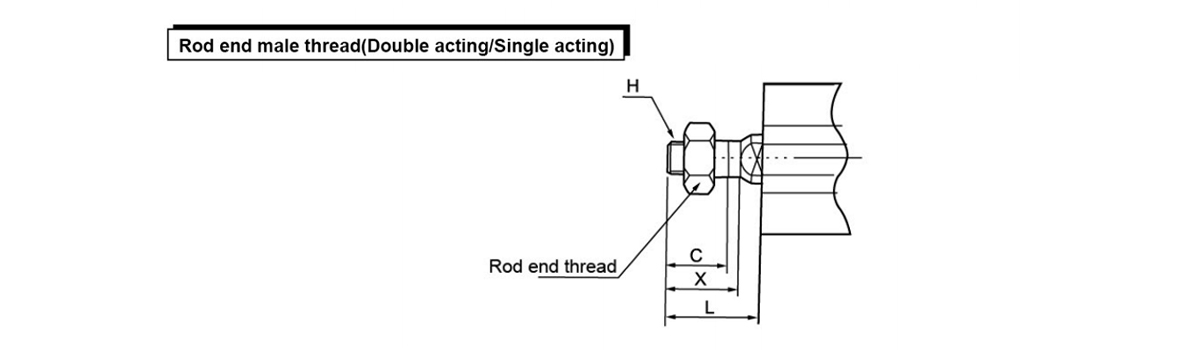

    Naaangkop
    Sukat ng Bore
    (mm)     		C H L X
    12 9 M5×0.8 14 10.5
    16 10 M6×1.0 15.5 12
    20 12 M8×1.25 18.5 14
    25 15 M10×1.25 22.5 17.5

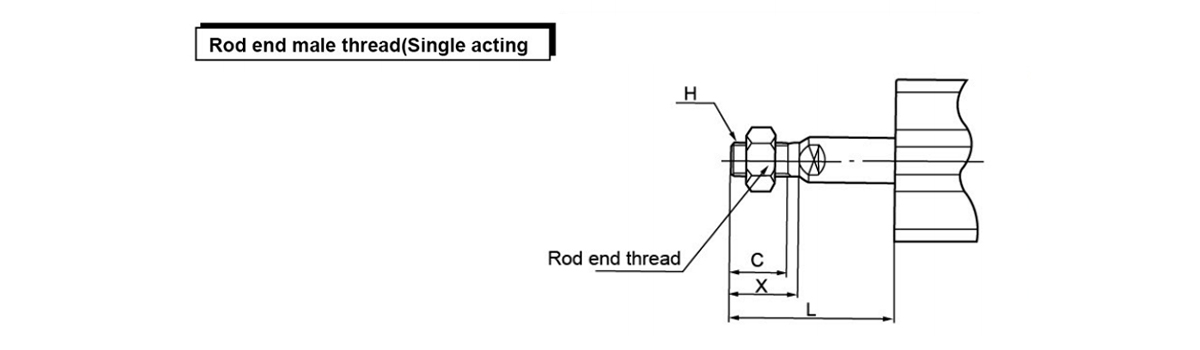

    Naaangkop
    Sukat ng Bore
    (mm)     		C H L X
    5ST 10ST
    12 9 M5×0.8 19 24 10.5
    16 10 M6×1.0 20.5 25.5 12
    20 12 M8×1.25 23.5 28.5 14
    25 15 M10×1.25 27.5 32.5 17.5

    Single acting (ST=Itinerary)

    Naaangkop
    Sukat ng Bore
    (mm)
    Stroke
    Saklaw
    (mm)     		Pamantayan Built-in na Magnet
    A B L Q A B
    5ST 10ST 5ST 10S 5 ST 10ST 5ST 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
