SDA Series Manipis na Silindro Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Manipis na Silindro / SDA Series Manipis na Silindro

SDA Series Manipis na Silindro SDA Series Manipis na Silindro SDA Series Manipis na Silindro SDA Series Manipis na Silindro SDA Series Manipis na Silindro
  • SDA Series Manipis na Silindro
  • SDA Series Manipis na Silindro
  • SDA Series Manipis na Silindro
  • SDA Series Manipis na Silindro
  • SDA Series Manipis na Silindro
Manipis na Silindro

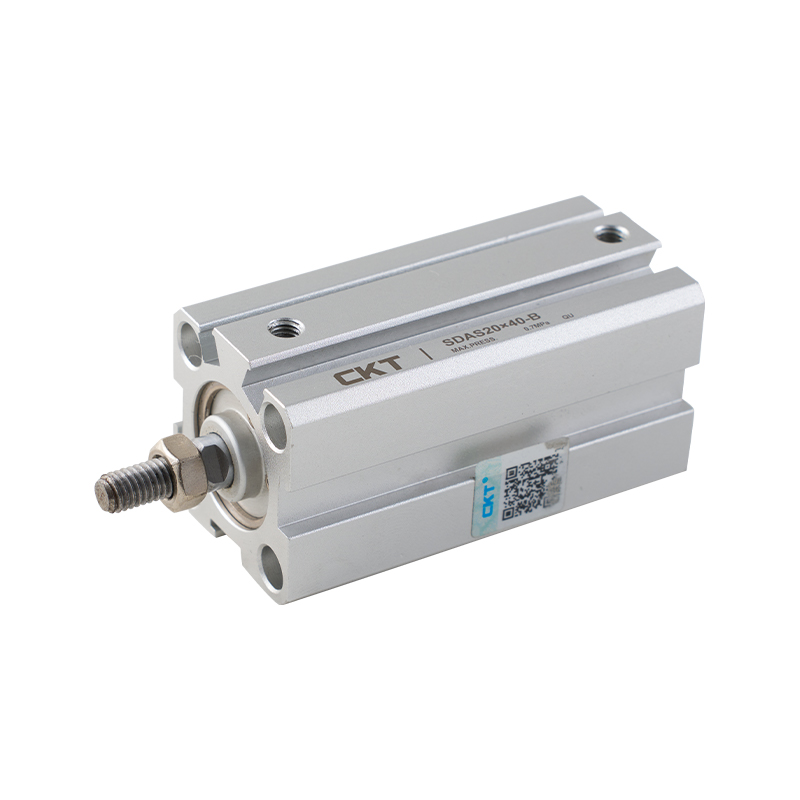

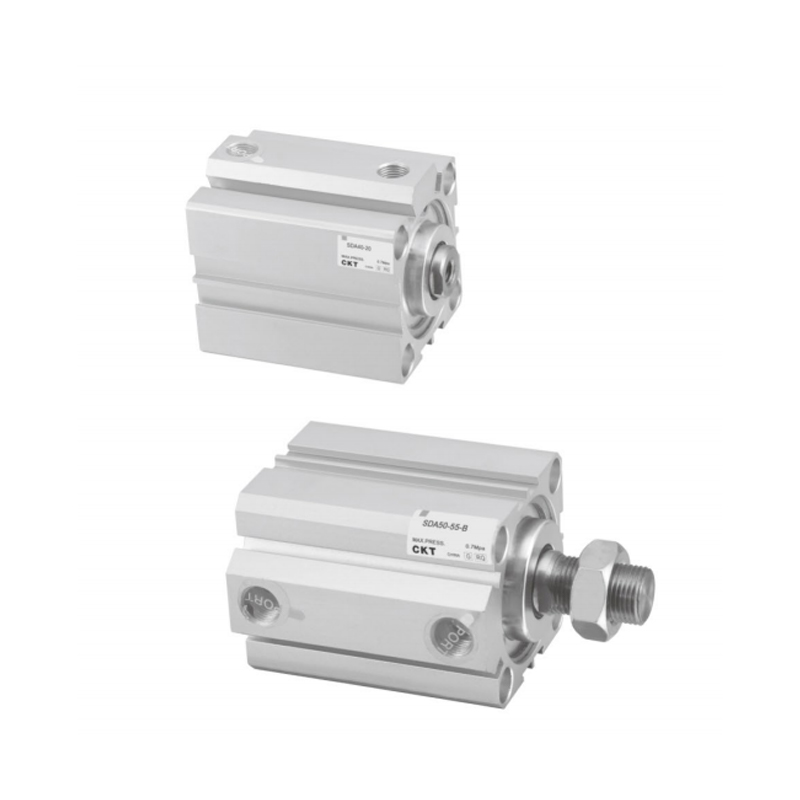

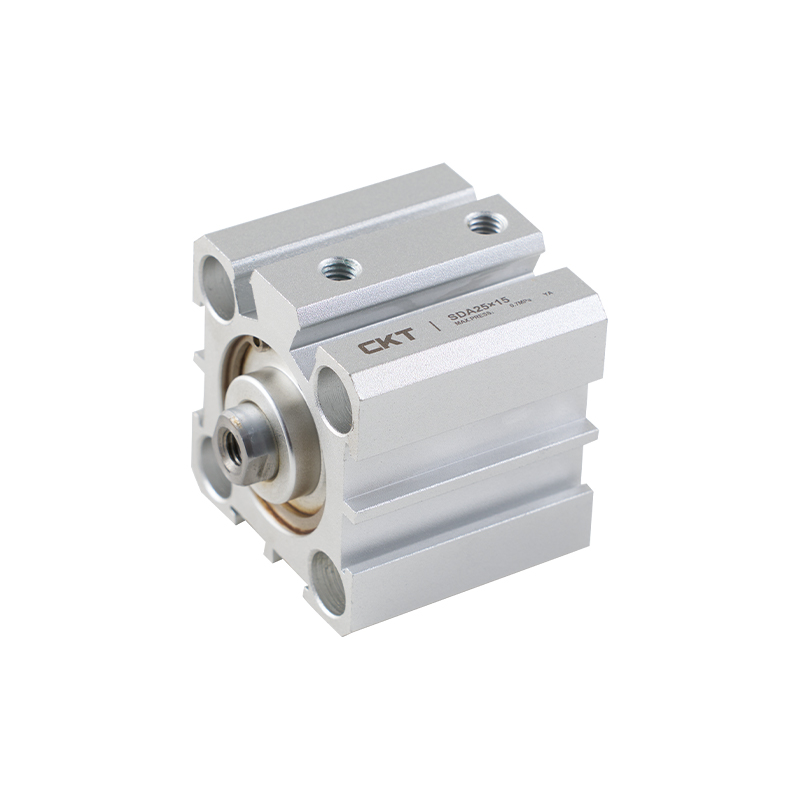

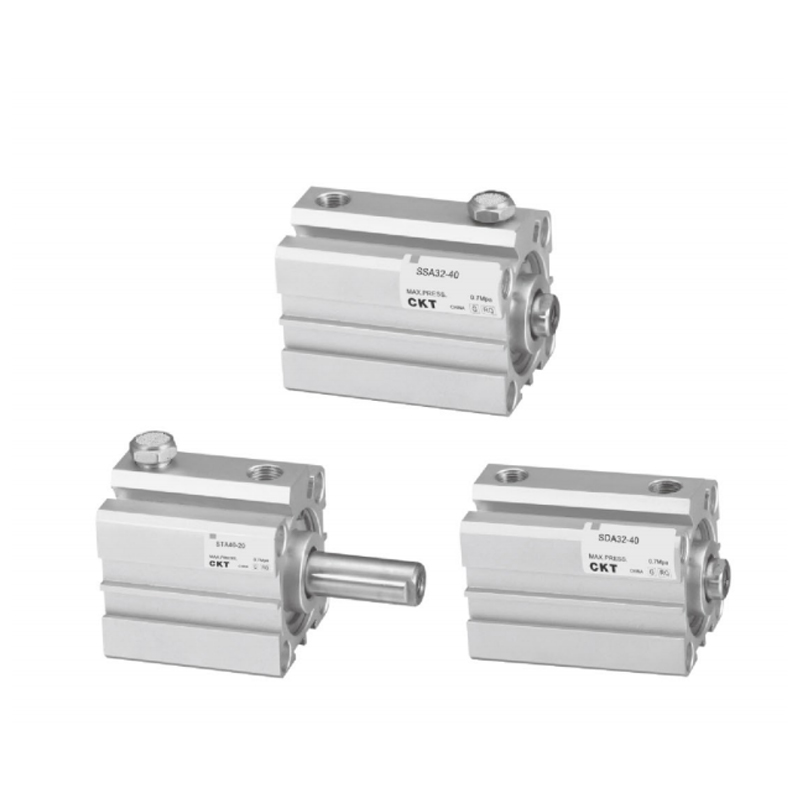

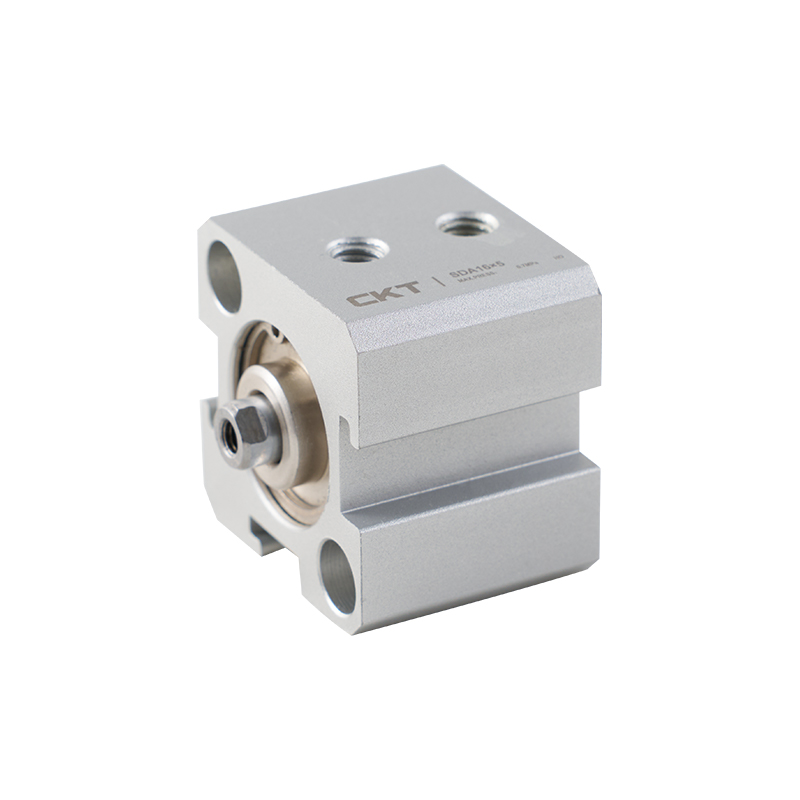

SDA Series Manipis na Silindro

Manipis at magaan
Habang pinapanatili ang kasalukuyang katumpakan ng paggalaw at buhay ng produkto, ang kabuuang haba nito ay 1/2-1/3 lang ng pangkalahatang silindro. Sinasamantala nito ang manipis at magaan nitong katangian.


Madaling i-install
Ang naka-embed na paraan ng pag-install ay hindi nangangailangan ng anumang mga accessory upang makamit ang mga kinakailangan sa pag-save ng espasyo.


Madaling mapanatili
Ang disenyo ay gumagamit ng isang simpleng paraan ng pagpupulong, na maginhawa para sa pag-install, pag-disassembly at pagpapanatili.


Magnetic switch
Ang assembly groove ay nakalaan sa periphery ng katawan, kaya napakasimpleng i-install at ayusin ang magnetic switch at ayusin ang posisyon nito.

E-mail: manager@cktworld.com
I-download
NAUNA：SDAD Series Thin Double-Axis Double-Acting Cylinder
SUSUNOD：Bagong Manipis na Silindro ng CQS Series
  • Laki ng Bore(mm) 12 16 20 25 32 40 50 63 80 100
    Aksyon Double acting
    Single acting-push               Single acting-pull -
    likido Hangin
    Nagpapatakbo
    Saklaw ng Presyon
    kgf/cm²     		Dobleng pag-arte 1~9
    Nag-iisang kumikilos 2~9 -
    Patunay na Presyon kgf/cm² 13.5
    Nagpapatakbo Temperature Range℃ -5~70
    Nagpapatakbo Speed
    Saklaw    mm/s     		Dobleng pag-arte 30~500
    Nag-iisang kumikilos 50~500
    unan Bumper pad
    Laki ng port M5×0.8 PT1/8 PT1/4 PT3/8

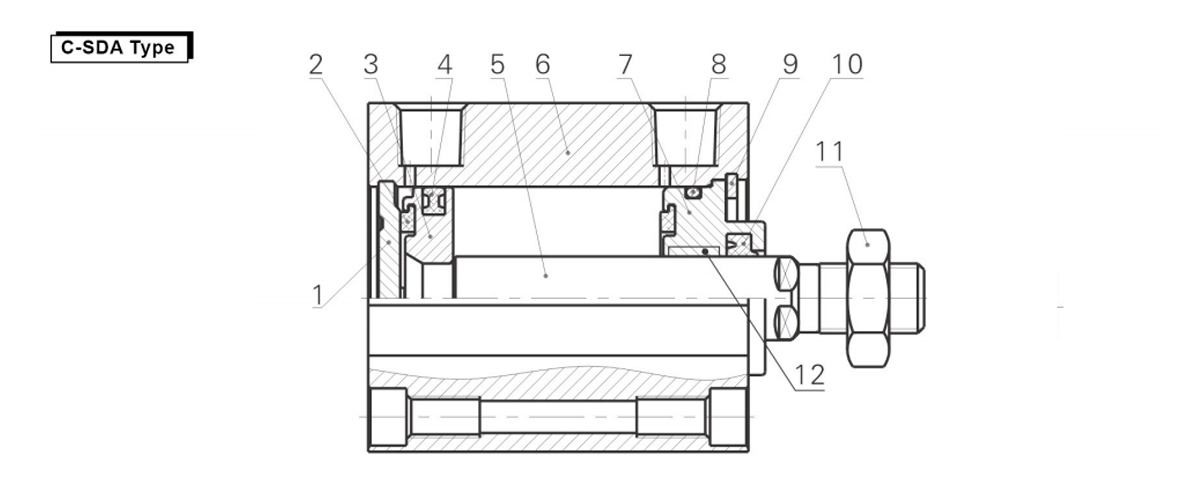

  • item Pangalan materyal item Pangalan materyal
    1 Pabalat sa likod 6060-T5 2 Piston bumper pad PU
    3 Piston 6061-T6 4 Dobleng O type piston NBR
    5 Piston rod Medium carbon steel(Hardchrome plating) 6 Pangunahing katawan 6063-T5
    7 Pabalat sa harap 60611-T6 8 Pabalat sa harap O ring NBR
    9 C type jump ring Spring bakal 10 Pabalat sa harap seal ring NBR
    11 Mga mani Carbon bakal 12 Bushings Mga materyales na lumalaban sa pagsusuot

    Pagpapalit   Bahagi/Seal   Ring
    item Pangalan materyal Mga bahagi
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Singsing ng selyo ng pamalo NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Piston seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Pabalat sa harap O singsing Ø12×1.5 Ø16×1.5 Ø17×1.8 Ø22×1.8 Ø27×1.8 Ø36×1.8 Ø47×1.8 Ø59×1.8 Ø75×1.8 Ø95×1.8
    Modelo ng singsing ng selyo C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

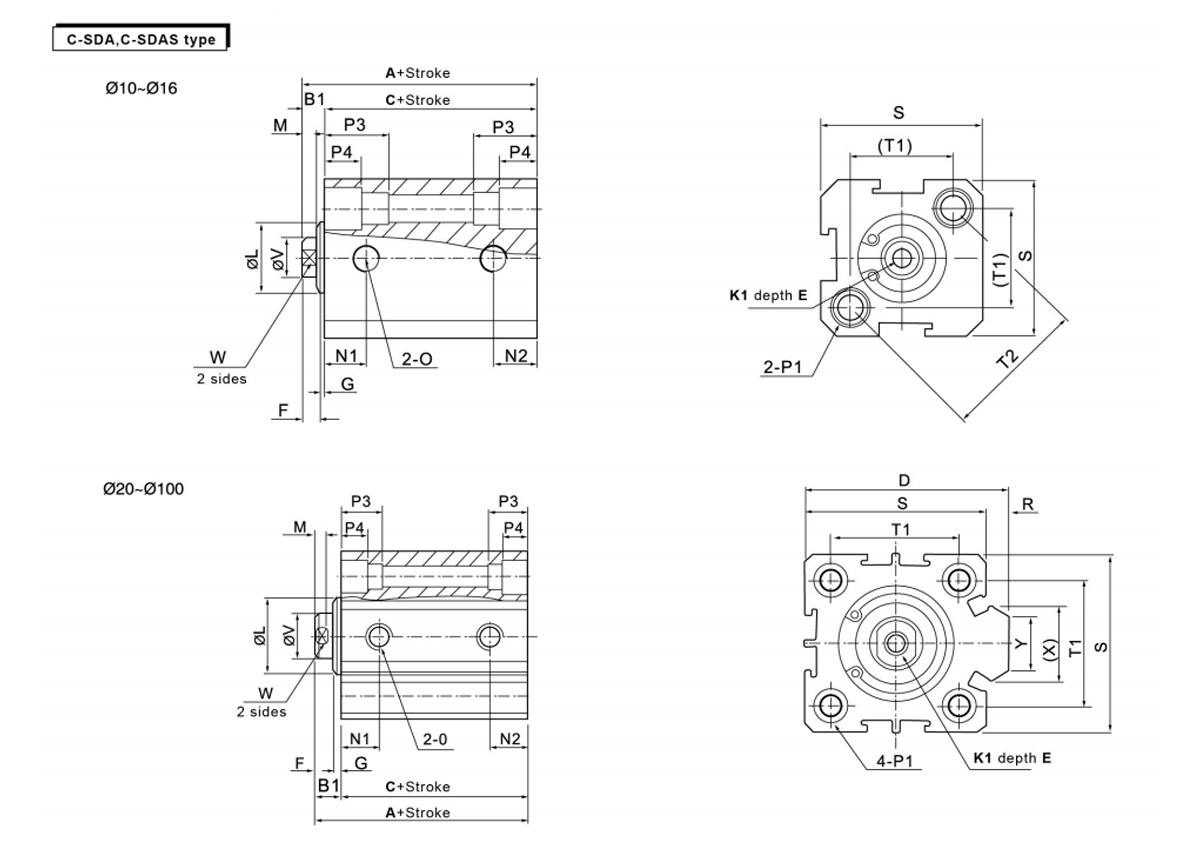

    Form Pamantayan Gamit ang Auto Switch B1 D E F G K1 L M N1 N2
    Sukat ng Bore/ISymbol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0.5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0.7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0.8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1.25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1.5 55 4 16 20.5 16 20.5

    Sukat ng Bore/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Magkabilang panig:φ10 thread M8×1.25 through-hole:φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Magkabilang panig:φ14 thread M12×1.75 through-hole:φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Magkabilang panig:φ17.5 thread M14x2 through-hole:φ11.3 30 13 10 114 90 - 32 27 35 260

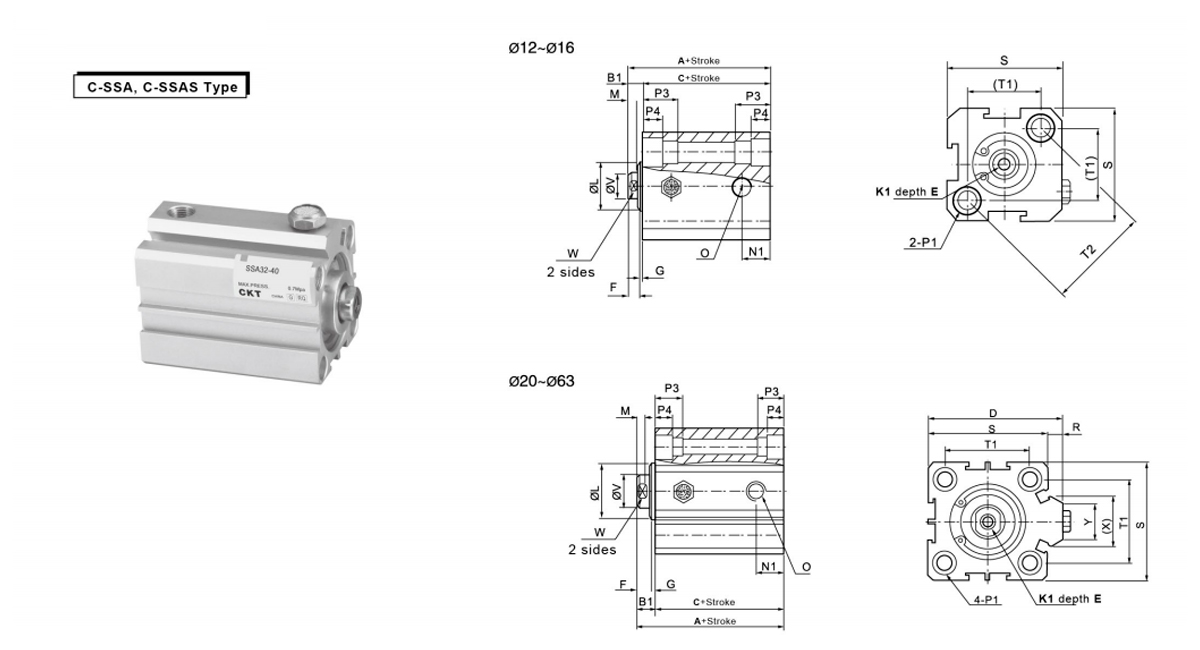

    Form Nang walang Auto Switch Gamit ang Auto Switch B1 D E F G K1 L M N1
    Sukat ng Bore/ISymbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0.5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0.5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 11

    Sukat ng Bore/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Magkabilang panig:φ10 thread M8×1.25 through-hole:φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20

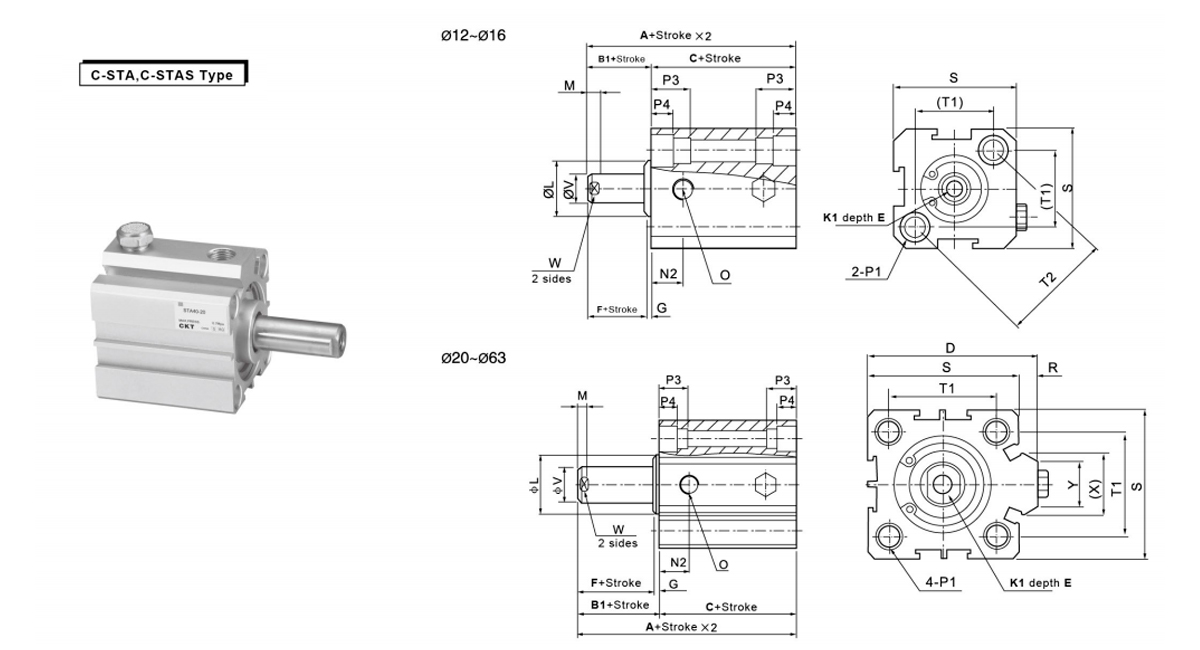

    Form Nang walang Auto Switch Gamit ang Auto Switch B1 D E F G K1 L M N2
    Sukat ng Bore/ISymbol A C A C
    Stroke ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0.5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0.5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 12
    Sukat ng Bore/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Magkabilang panig:φ10 thread M8×1.25 through-hole:φ6.5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 9.5 75 60 20 17 28.7 20

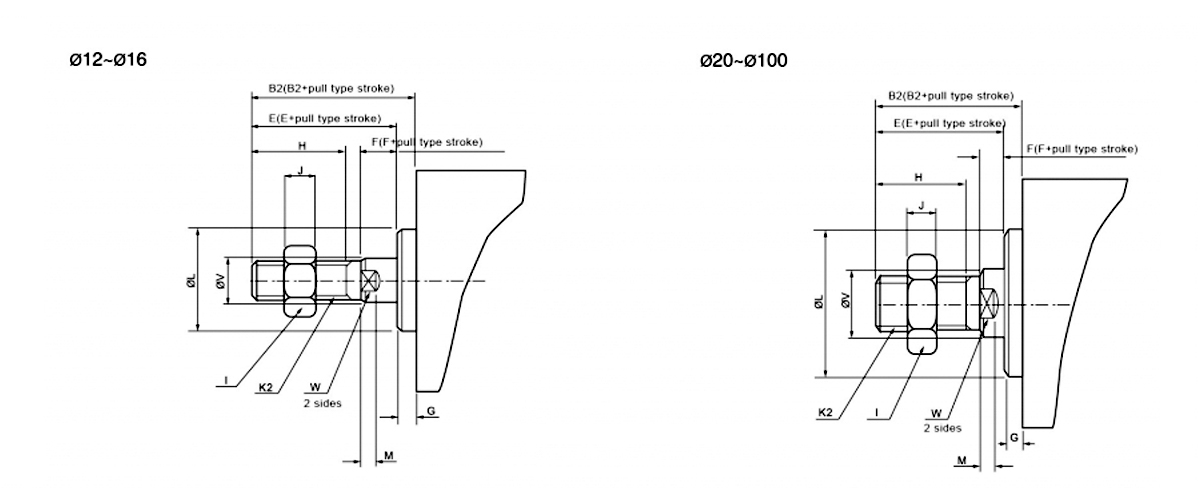

    Sukat ng Bore/ISymbol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0.8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0.8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1.25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1.25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1.5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1.5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1.5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1.5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1.5 55 4 32 27
