SDAD Series Thin Double-Axis Double-Acting Cylinder Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Manipis na Silindro / SDAD Series Thin Double-Axis Double-Acting Cylinder

SDAD Series Thin Double-Axis Double-Acting Cylinder SDAD Series Thin Double-Axis Double-Acting Cylinder
  • SDAD Series Thin Double-Axis Double-Acting Cylinder
  • SDAD Series Thin Double-Axis Double-Acting Cylinder
Manipis na Silindro

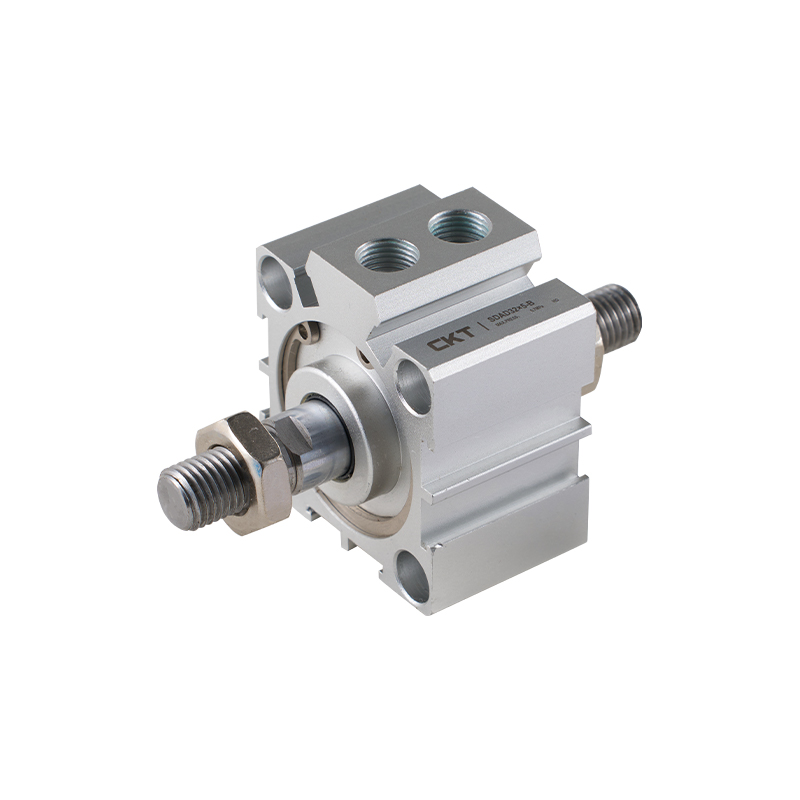

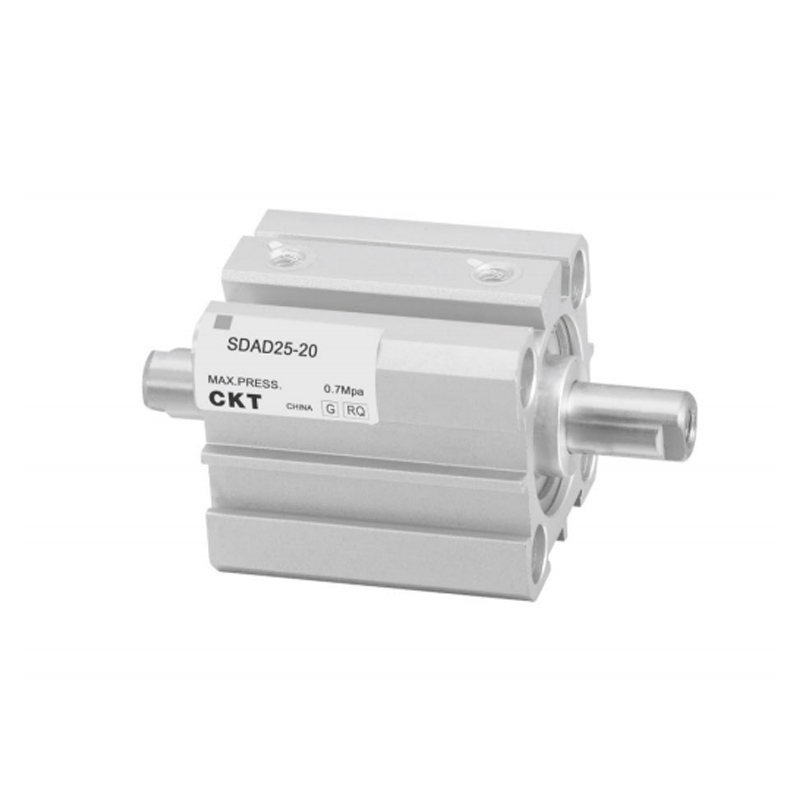

SDAD Series Thin Double-Axis Double-Acting Cylinder

Ang SDAD Series Thin Double-Axis Double-Acting Cylinder ay isang compact pneumatic actuator na may manipis na box-type na disenyo ng istraktura at isang pinagsamang mekanismo ng dual piston rod guide. Nakakamit nito ang linear reciprocating motion sa pamamagitan ng bidirectional pneumatic drive. Ang pangunahing tampok nito ay upang malutas ang mahigpit na mga kinakailangan sa output sa ilalim ng limitadong mga kondisyon ng espasyo sa pag-install sa pamamagitan ng pisikal na pag-optimize ng espasyo at istraktura ng gabay na may mataas na tigas.

• Ultra-manipis na konsepto ng konstruksiyon
Ang taas ng cross-section ng cylinder ay makabuluhang naka-compress, at ang lalim ng istruktura ay nabawasan ng humigit-kumulang 30% -50% kumpara sa mga conventional cylinders. Ito ay angkop para sa naka-embed na pag-install o makapal na nakaayos na mga eksena, na epektibong nagpapahusay sa paggamit ng espasyo ng kagamitan.

• Doble-axis na anti-eccentric na mekanismo ng pagkarga
Ang dalawang parallel na piston rod ay bumubuo ng isang torque suppression system, na sabay-sabay na nagdadala ng radial load at overturning torques, nagpapabuti sa motion stability ng end effector sa ilalim ng sira-sira na mga kondisyon ng pagkarga, at pinipigilan ang panganib ng piston rod jamming.

• Bidirectional pneumatic double-acting mode
Ang karaniwang pagsasaayos ng arkitektura ng dual-port drive ay napagtanto ang bidirectional equal force output ng piston rod sa pamamagitan ng kontrol ng reversing valve. Parehong ang forward at return stroke ay may ganap na power output na mga kakayahan nang hindi nangangailangan ng return spring.

• High-rigidity rail integration
Ang guide shaft at cylinder body ay nagpatibay ng integral reinforced structure, at ang motion swing ay nababawasan ng pre-load clearance elimination technology. Ang linear guide stiffness ay humigit-kumulang 2 beses na mas mataas kaysa sa single-axis cylinder, na tinitiyak ang repeat positioning accuracy sa loob ng ±0.1mm tolerance band.

• Modular adapter interface
Ang dulo ng piston rod ay tugma sa ISO standard na mga floating joints, at ang cylinder body ay naka-preset na may multi-axial mounting threaded hole at rail assembly surface. Sinusuportahan nito ang mga hindi karaniwang configuration tulad ng inverted installation at side-mounted installation, na madaling isama sa automation module.

• Dynamic na pag-optimize ng tugon
Ang maliit na istraktura ng cavity ay nagpapaikli sa airflow charging at discharging path, at nakikipagtulungan sa mga low-friction sealing component upang makamit ang buong stroke action time control sa hanay na 0.1-0.3 segundo (depende sa stroke specification), nakakatugon sa medium at high speed beat na kinakailangan.

E-mail: manager@cktworld.com
I-download
NAUNA：SDAJ Series Thin Adjustable Stroke Cylinder
SUSUNOD：SDA Series Manipis na Silindro

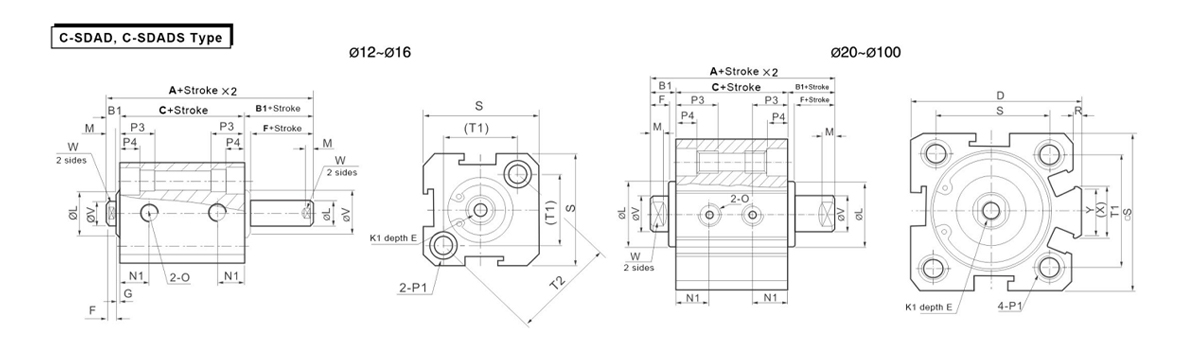

  • Form Nang walang Auto Switch Gamit ang Auto Switch B1 D Stroke≤10 Stroke>10 F G K1 L M N1
    Sukat/Simbolo ng Bore A C A C E S=5 S>5
    12 27 17 37 27 5 - 6 4 1 M3×0.5 10.2 3 5.5 6.3
    16 29.5 18.5 39.5 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 6.5 7.3
    20 30.5 19.5 40.5 29.5 5.5 36 8(6.5 kapag ang stroke ay 5) 4 1.5 M4×0.7 13 3 7.5
    25 33 21 43 31 6 42 10(7 kapag ang stroke ay 5) 4 2 M5×0.8 17 3 8
    32 38.5 24.5 48.5 34.5 7 50 8 12 4 3 M6×1 22 3 8 9
    40 40 26 50 36 7 58.5 8 12 4 3 M8×1.25 28 3 8 10
    50 46 28 56 38 9 71.5 8 15 5 4 M10×1.5 38 3 8 10.5
    63 50 32 60 42 9 84.5 10 15 5 4 M10×1.5 40 3 9.5 11.8
    80 63 41 73 51 11 104 13 20 6 5 M14×1.5 45 4 11.5 14.5
    100 75 51 85 61 12 124 18 20 7 5 M18×1.5 55 4 16 20.5
    Sukat/Simbolo ng Bore 0 P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Magkabilang panig:φ10 thread M8×1.25 through-hole:φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Magkabilang panig:φ14 thread M12×1.75 through-hole:φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Magkabilang panig:φ17.5 thread M14x2 through-hole:φ11.3 30 13 10 114 90 - 32 27 35 26
