SDAJ Series Thin Adjustable Stroke Cylinder Mga Supplier

Bahay / Mga produkto / Silindro ng hangin / Manipis na Silindro / SDAJ Series Thin Adjustable Stroke Cylinder

SDAJ Series Thin Adjustable Stroke Cylinder SDAJ Series Thin Adjustable Stroke Cylinder
  • SDAJ Series Thin Adjustable Stroke Cylinder
  • SDAJ Series Thin Adjustable Stroke Cylinder
Manipis na Silindro

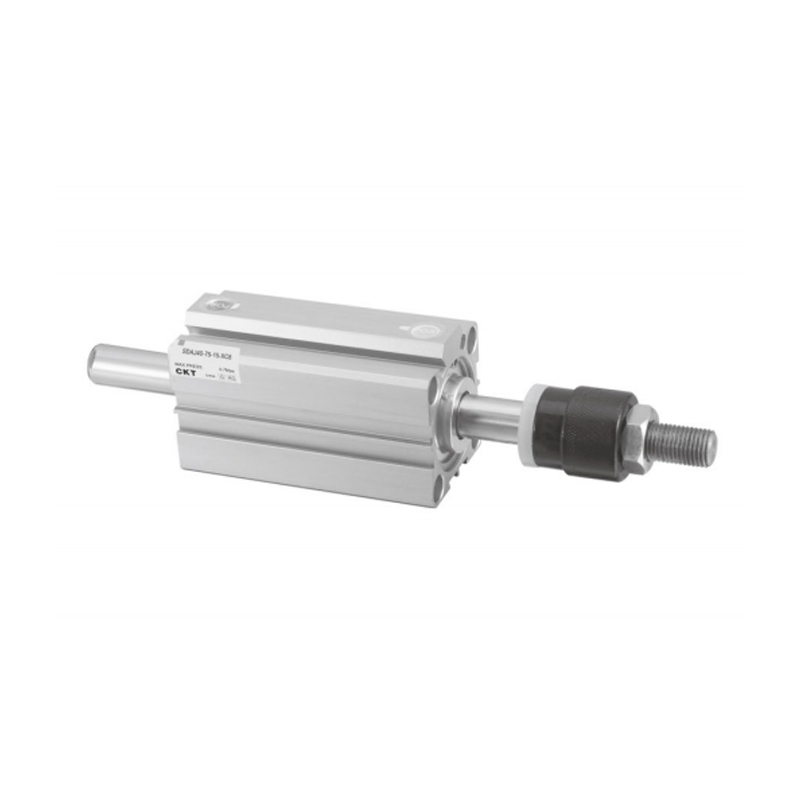

SDAJ Series Thin Adjustable Stroke Cylinder

Ang SDAJ Series Thin Adjustable Stroke Cylinder ay isang compact thin cylinder. Ang pangunahing tampok nito ay ang integrated stroke adjustment function. Habang tinitiyak ang mababang profile ng pangunahing cylinder body, nagbibigay ito ng kakayahang flexible na itakda ang panghuling posisyon ng piston rod upang pahabain o bawiin, ino-optimize ang espasyo ng layout ng kagamitan at pinapabuti ang adaptability ng motion control.

1. Compact at manipis na disenyo: Ang kabuuang taas ng istraktura ay makabuluhang mas mababa kaysa sa maginoo na mga cylinder, na epektibong nagse-save ng axial installation space, lalo na angkop para sa compact automation equipment o layout ng device na may limitadong espasyo.

2. Built-in na mekanismo ng pagsasaayos ng stroke: Ang pagsasaayos ng setting ng stroke ay karaniwang idinisenyo sa dulong takip ng katawan ng silindro. Ang posisyon ng dulo ng piston rod ay maaaring i-adjust nang steplessly o sa mga seksyon sa pamamagitan ng mga simpleng operasyon (tulad ng pag-ikot ng adjustment bolt o katulad na istraktura) upang matugunan ang mga pangangailangan ng tumpak na pagpoposisyon ng stroke sa ilalim ng iba't ibang mga kondisyon sa pagtatrabaho.

3. Adaptive adjustment range: Pinapayagan nito ang karaniwang stroke ng cylinder na bawasan sa loob ng isang partikular na hanay (ang partikular na hanay ay nag-iiba ayon sa Modelo at mga detalye), na nagpapataas ng adaptability at flexibility ng cylinder sa iba't ibang mga aplikasyon.

4. Stability ng stroke setting: Ang mekanismo ng pagsasaayos ng stroke ay may pag-lock ng function upang matiyak na ang stroke value na itinakda sa cylinder working cycle ay matatag at maaasahan, na iniiwasan ang pag-anod ng posisyon na dulot ng mga salik tulad ng vibration.

5. Pagpapanatili ng pangunahing pagganap: Habang nakakamit ang manipis at adjustable na stroke, ang serye ng mga cylinder na ito ay nagpapanatili pa rin ng mga pangunahing katangian ng pagganap ng mga karaniwang cylinder tulad ng pangunahing lakas ng output, bilis ng pagpapatakbo at buhay ng trabaho.

Mga karaniwang sitwasyon ng aplikasyon: Karaniwang ginagamit sa mga sitwasyon kung saan kailangang tumpak na kontrolin ang panghuling posisyon at limitado ang espasyo sa pag-install, gaya ng pagpoposisyon ng materyal, pag-clamping at pag-release ng workpiece, mga stop device, precision assembly, maliliit na automation unit, atbp., na nagbibigay ng suporta sa key drive para sa mga compact automation solution.

E-mail: manager@cktworld.com
I-download
NAUNA：SDAT Series Thin Multi-position Cylinder
SUSUNOD：SDAD Series Thin Double-Axis Double-Acting Cylinder

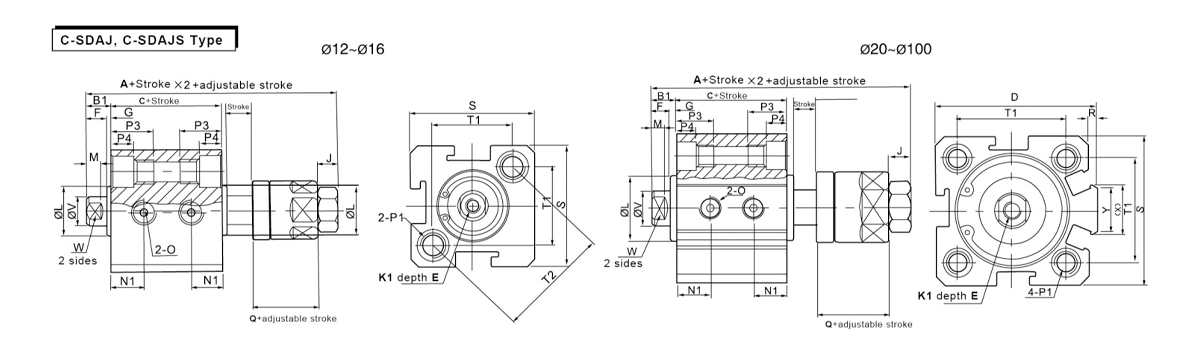

  • Form Nang walang Auto Switch Gamit ang Auto Switch B1 D E F G J K1 L M N1
    Laki/Simbolo ng Bore A C A C Stroke≤10 Stroke>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0.5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0.5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6.5 kapag ang stroke ay 5) 4 1.5 5 M4×0.7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 kapag ang stroke ay 5) 4 2 6 M5×0.8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1.25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1.5 55 4 16 20.5

  • Form Kung wala Auto Lumipat Sa Auto Lumipat B1 D E F G J K1 L M N1
    Bore Sukat/ Simbolo A C A C Stroke≤10 Stroke>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0.5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0.5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6.5 kapag ang stroke ay 5) 4 1.5 5 M4×0.7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 kapag ang stroke ay 5) 4 2 6 M5×0.8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1.25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1.5 55 4 16 20.5
    Sukat/Simbolo ng Bore O P1 P3 P4 Q R S T1 T2 V W X Y
    12 M5×0.8 Magkabilang panig:中6.5 thread M5×0.8 through-hole:φ4.2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5×0.8 Magkabilang panig:φ6.5 thread M5×0.8 through-hole:φ4.2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Magkabilang panig:φ8.2 thread M6×1.0 through-hole:φ4.6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Magkabilang panig:φ10 thread M8×1.25 through-hole:φ6.5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Magkabilang panig:φ11 thread M8×1.25 through-hole:φ6.5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Magkabilang panig:φ14 thread M12×1.75 through-hole:φ9.2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Magkabilang panig:φ17.5 thread M14×2 through-hole:φ11.3 30 13 23 10 114 90 - 32 27 35 26
