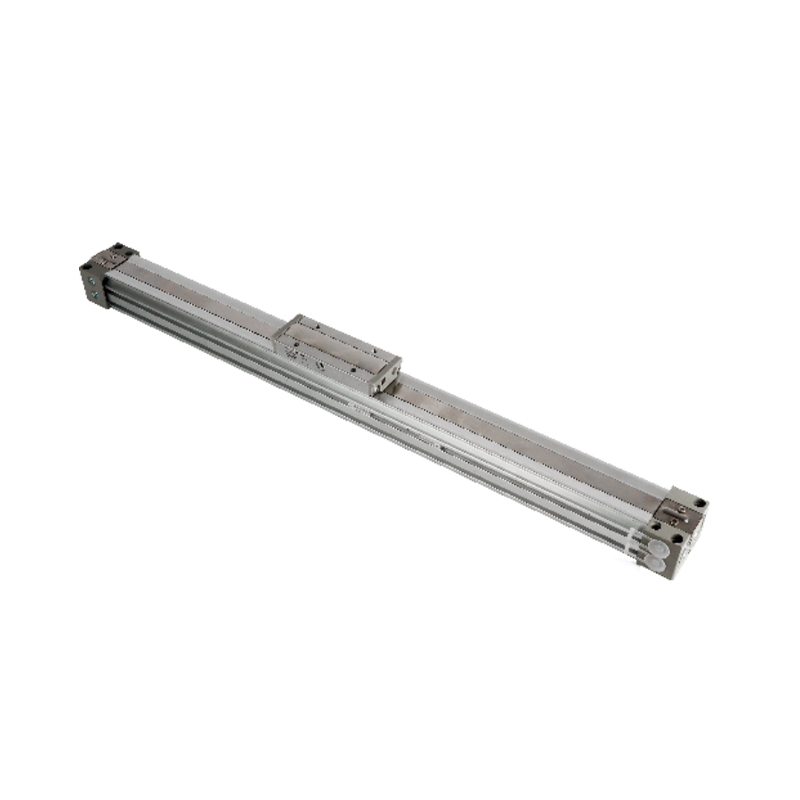

MY1B Series Mechanical Joint Rodless Cylinder (Basic Type)
  • MY1B Series Mechanical Joint Rodless Cylinder (Basic Type)
Rodless Cylinder

MY1B Series Mechanical Joint Rodless Cylinder (Basic Type)

Ang MY1B Series Mechanical Joint Rodless Cylinder ay kumakatawan sa pangunahing disenyo ng mechanical joint rodless cylinder. Ang core nito ay namamalagi sa pagpapadala ng kapangyarihan sa pamamagitan ng isang natatanging internal mechanical coupling method. Habang tinitiyak ang epektibong paghampas ng piston, ganap nitong inaalis ang istraktura ng piston rod na umaabot sa labas ng tradisyonal na cylinder body, na nagbibigay ng pangunahing solusyon para sa mga compact automation application.

Mga pangunahing tampok:
• Mga detalye ng malawak na kakayahang umangkop: Nagbibigay ito ng hanay ng mga detalye ng cylinder diameter mula Ø10 hanggang Ø100, na sumasaklaw sa malawak na hanay ng mga senaryo ng pagkarga at paghingi ng output.

• Flexible na rail guide compatibility: Ang disenyo ay maaaring magkatugma sa iba't ibang third-party na standard rail guide (guide rail) system na nakakatugon sa mga kinakailangan, na nagpapahusay sa pinagsamang kakayahang umangkop nito sa mga kumplikadong mekanismo ng paggalaw.

• Pinasimpleng disenyo ng istruktura: Ang istrukturang anyo na nag-aalis ng panlabas na independiyenteng gabay ng tren ay epektibong binabawasan ang pagiging kumplikado ng mga pangkalahatang bahagi at ang mga link sa pag-install, na sumasalamin sa pagiging simple ng disenyo.

• Extreme space utilization optimization: Ang pangunahing konsepto ng disenyo ay nakatuon sa pagtitipid ng espasyo. Sa pamamagitan ng pag-alis ng piston rod at pag-streamline ng istraktura ng gabay, ang espasyo na inookupahan ng silindro sa direksyon ng paggalaw ay makabuluhang nabawasan, na kung saan ay partikular na angkop para sa mga layout ng automation na may limitadong espasyo sa pag-install.

E-mail: manager@cktworld.com
I-download
NAUNA：MY1H Series Mechanically Jointed Rodless Cylinder (Linear Guide Type)
SUSUNOD：CY3B/CY3R Series Magnetic Coupled Rodless Cylinder Basic Type/Direct Mount Type
  • Mga pagtutukoy
    diameter ng silindro (mm) 10 16 20 25 32 40 50 63 80 100
    Ginamit na likido Hangin
    Operating mode Doble-acting
    Saklaw ng presyon ng pagpapatakbo 0.2~0.8MPa 0.15~0.8MPa 0.1～0.8MPa
    Presyon ng pagsubok sa presyon 1.2MPa
    Temperatura sa paligid at temperatura ng likido 5~60 ℃
    Buffering Cushioning Hangin cushion
    Lubrication Walang langis
    Stroke length tolerance Mas mababa sa 1000 1.8
    1001~3000 2.8     		Mas mababa sa 2700 1.8, 2701 hanggang 5000 2.8
    Diametro ng tubo Mga pagbubukas sa harap at gilid M5×0.8 1/8 1/4 3/8 1/2
    Pagbukas sa ibaba - Ø4 Ø6 Ø8 Ø10 Ø18

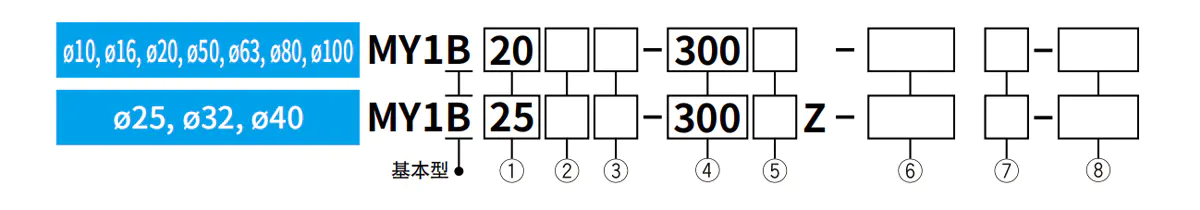

  • ① Silindro diameter 10 10cm ② Mga uri ng through-hole thread ⑥ Magnetic switch
    16 16cm Mark Mga uri diameter ng silindro Walang marka Ø10 Non-magnetic switch (built-in na magnetic switch na may magnetic ring)
    20 20cm Walang marka M thread Ø10,Ø16,Ø20
    25 25cm Rc 025、Ø32、Ø40,
    Ø50, Ø63, Ø80,
    Ø100
    32 32cm TN NPT Non-magnetic switch (built-in non-contact magnetic switch na may magnetic ring)
    (Mga custom na detalye: -X1810)
    40 40cm TF G
    50 50cm ③Configuration ng pipe
    63 63cm Walang marka Karaniwang uri Ø16~Ø100 Non-magnetic switch (built-in na magnetic ring)
    80 80cm G Sentralisadong uri ng piping ⑦ Bilang ng mga magnetic switch
    100 100cm Tandaan: G lang ang available para sa Ø10. Walang marka 2
    ④ Cylinder stroke (mm) S 1
    diameter ng silindro Karaniwang itinerary* Mahabang stroke Pinakamataas na haba ng stroke
    n n
    10, 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Maaaring gawin sa mga palugit na 1 mm.     		Stroke na lumampas sa karaniwang stroke ng 2001 hanggang 3000 mm (1 mm increments) 3000
    ⑧Pagpapasadya ng karaniwang mga pagtutukoy
    Tagapagpahiwatig Mga pagtutukoy, nilalaman
    20, 25, 32
    40,50,63
    80, 100     		Stroke na lumampas sa karaniwang stroke ng 2001 hanggang 5000 mm (1 mm increments) 5000 -XB22 Nilagyan ng RJ soft-type hydraulic shock absorbers
    -XC67 Dustproof sealing strip NBR rubber lining specifications
    -X168 Mga pagtutukoy ng may sinulid na bushing
    Halimbawa ng configuration
    *Maaaring i-configure ang mahabang stroke sa parehong paraan tulad ng karaniwang stroke    MY1B20-3000L-M9BW
    ※Pakitandaan na kapag ang stroke ay mas mababa sa 49 mm, ang air cushioning capacity ay bababa, at maraming magnetic switch ay hindi mai-install.     		-X1810 Ø10 Non-contact Magnetic Switch Mga Detalye ng Magnetic Ring

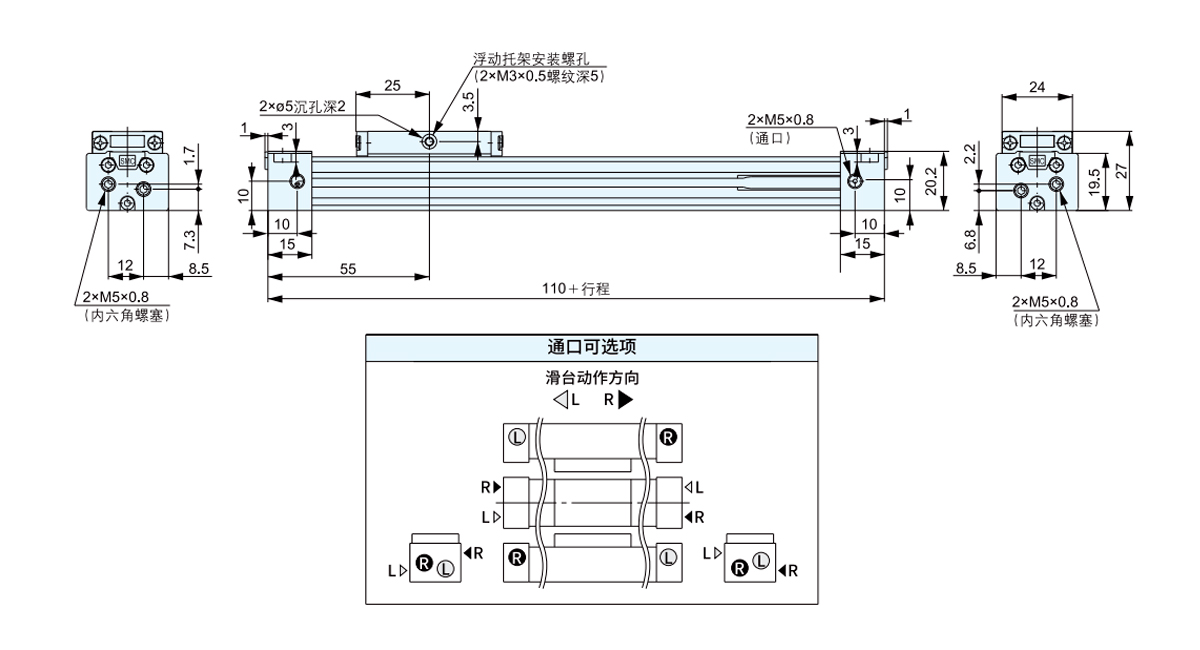

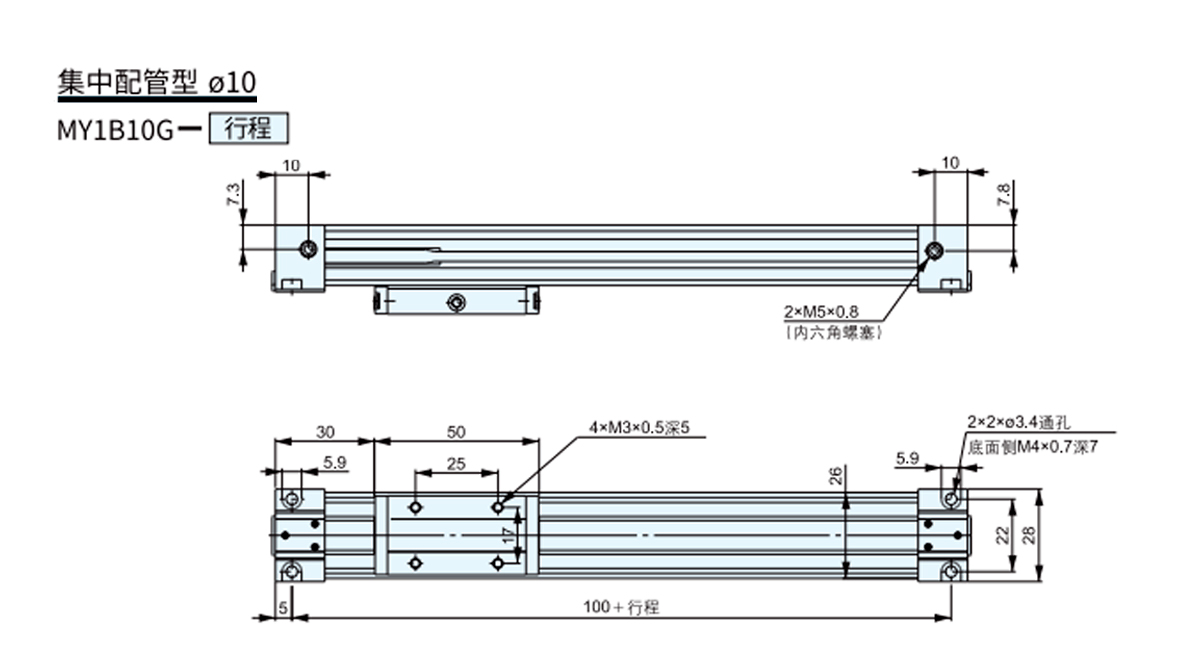

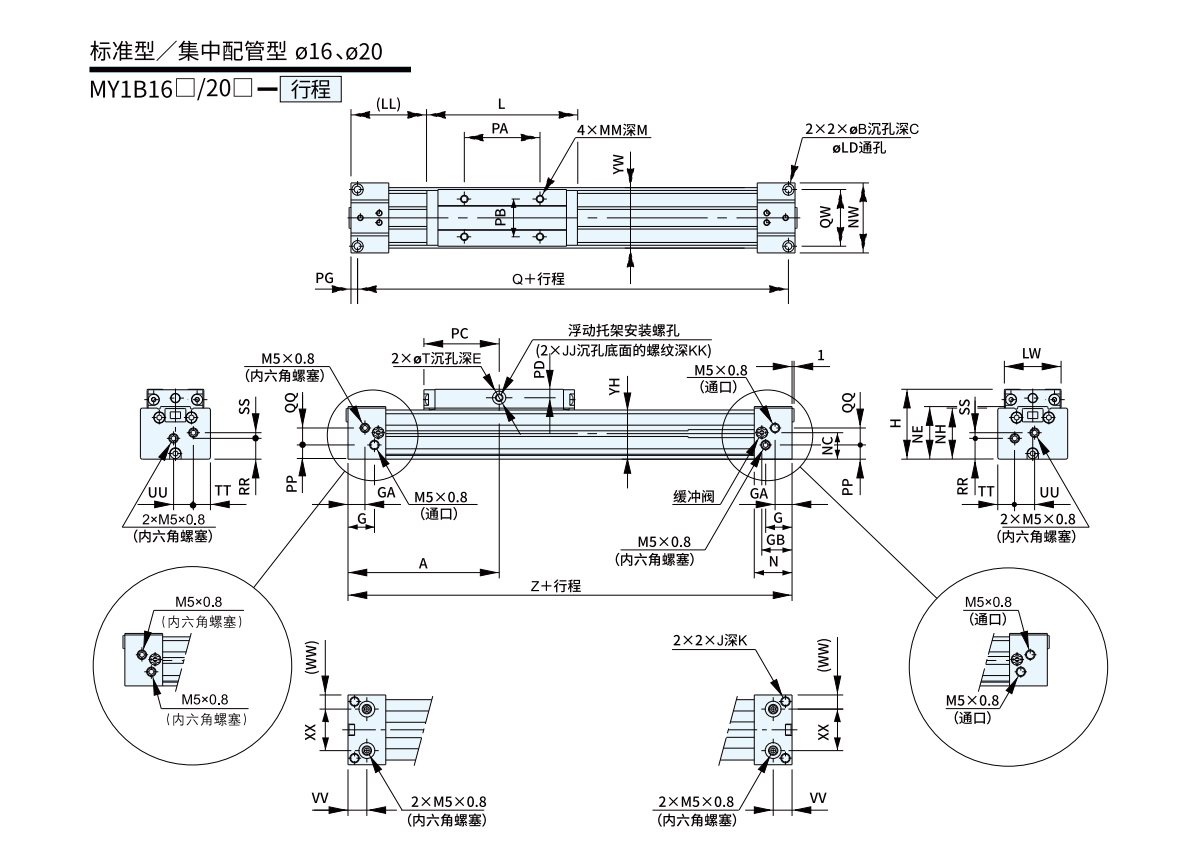

  • Modelooooooooooooo A B C E G GA GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B16 80 6 3.5 2 14 9 16 37 M5×0.8 M4×0.7 10 6.5 80 3.5 40 30 6 M4×0.7 20 14 27.
    MY1B20 100 7.5 4.5 2 12.5 12.5 20.5 46 M6×1 M4×0.7 12 10 100 4.5 50 37 8 M5×0.8 25 17.5 34

    Modelooooooooooooo NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B16 27 37 40 20 40 4.5 3.5 7.5 153 9 30 11 3 7 9 10.5 10 7.5 22 26 32 160
    MY1B20 33.5 45 50 25 50 5 4.5 11.5 191 11 36 14.5 5 8 10.5 12 12.5 10.5 24 32.5 40 200

    Modelooooooooooooo WX Y S d D R Angkop para sa mga O-ring
    MY1B16 22 6.5 4 4 8.4 1.1 C6
    MY1B20 24 8 6 4 8.4 1.1

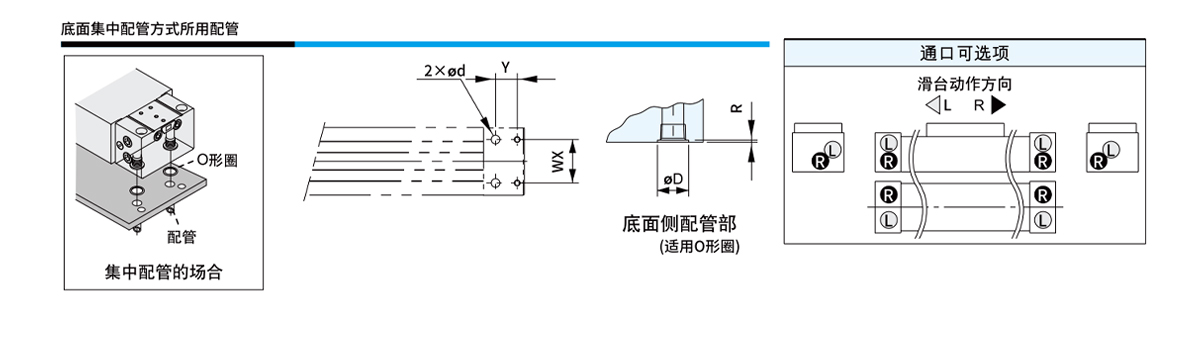

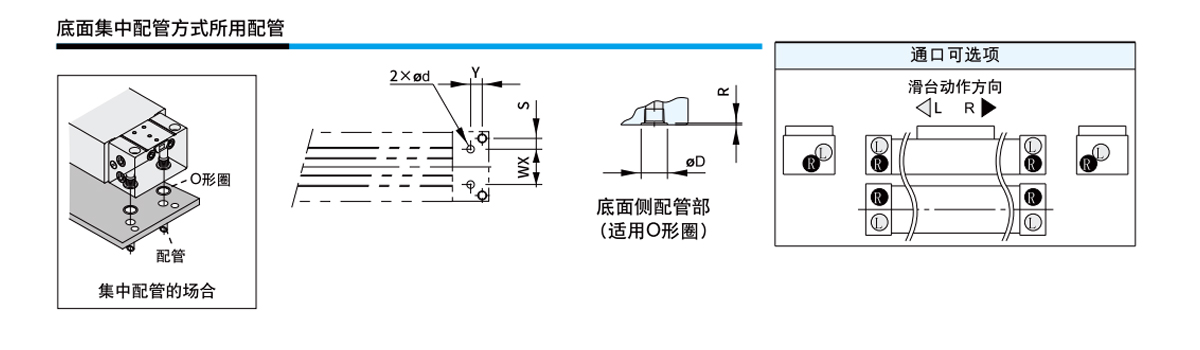

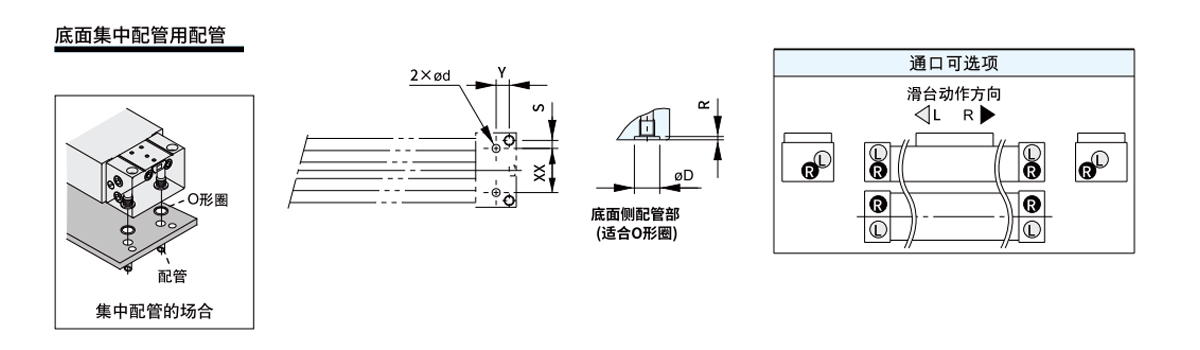

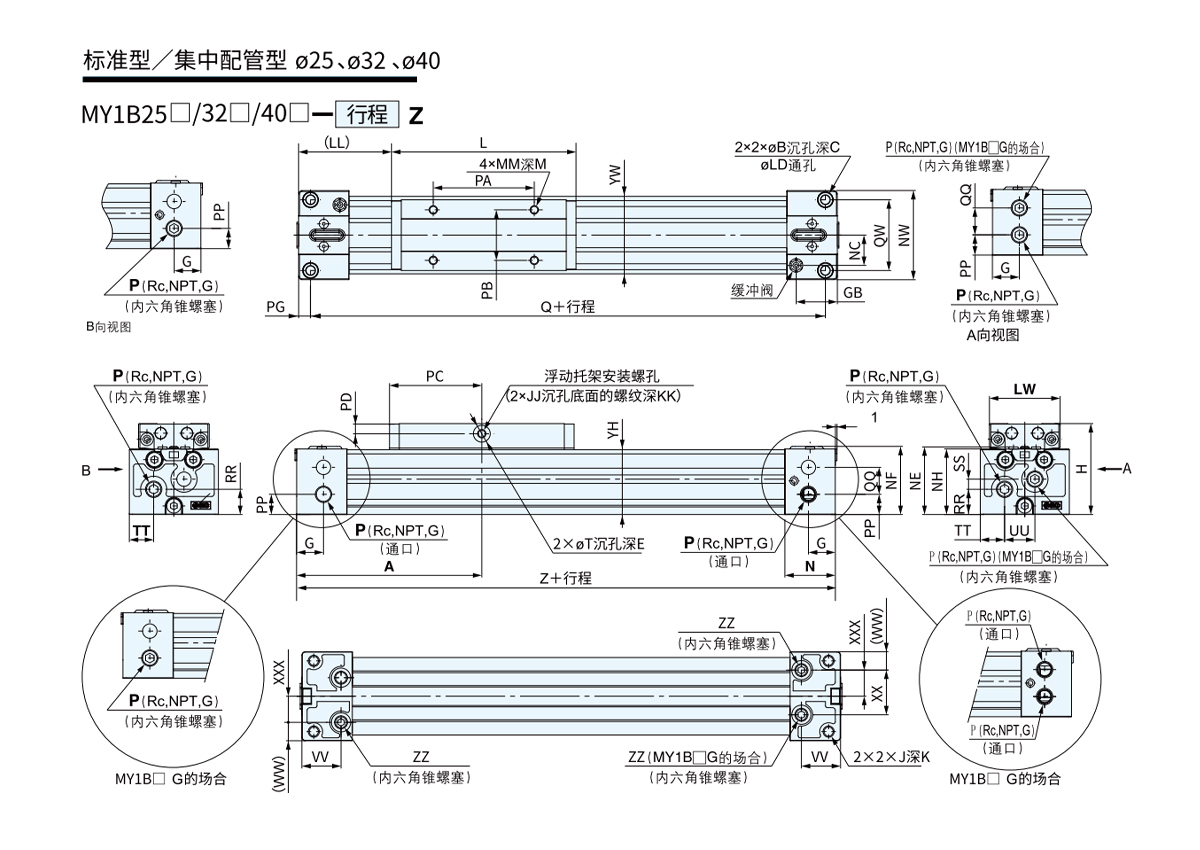

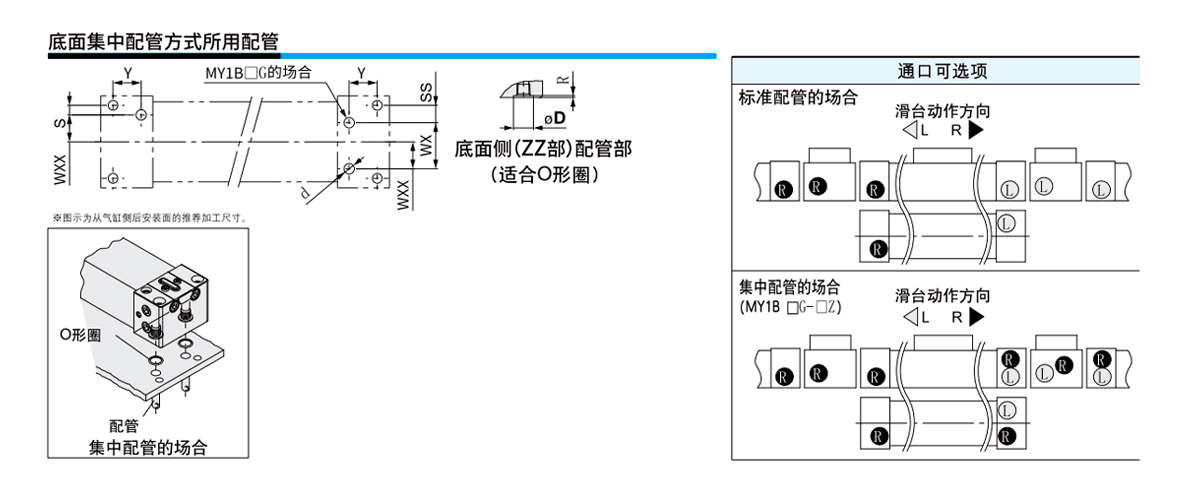

    Karaniwang piping/sentralisadong piping
    Modelooooooooooooo A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE NF NH NW
    MY1B25 110 9 5.5 2 16 24.5 54 M6×1 M5×0.8 9.5 9 110 5.6 55 42 9 M5×0.8 30 18 40.2 40.5 39 53
    MY1B32 140 11 6.6 2 19 28.5 68 M8×1.25 M5×0.8 16 10 140 6.8 70 52 12 M6×1 37 22 50.2 50 49 64
    MY1B40 170 14 8.5 2 23 35 84 M10×1.5 M6×1 15 13 170 8.6 85 64 12 M6×1 45 26.5 62.7 62 61.5 75

    Modelooooooooooooo P PA PB PC PD PP PG Q QW RR T TT VV WW XXX YH YW Z ZZ Sa mga kaso ng sentralisadong piping Modelooooooooooooo QQ SS UU XX
    MY1B25 1/8 60 30 55 6 12 7 206 42 15 10 14.5 23.3 11 15.5 38.5 46 220 Rc1/16 MY1B25□ 16 6 18 26.5
    MY1B32 1/8 80 35 70 10 16 8 264 51 16 10 16 28.5 12 20 48 55 280 Rc1/16 MY1B32□ 16 11 32 40
    MY1B40 1/4 100 40 85 12 18.5 9 322 59 23.5 14 20 35 14 23.5 60.5 67 340 Rc1/8 MY1B40□ 24 12 35 47

    Modelooooooooooooo WXX Y S d D R Angkop para sa mga O-ring WX SS
    MY1B25 15.5 16.2 5.5 6 11.4 1.1 C9 26.5 10
    MY1B32 20 20.4 5.5 6 11.4 1.1 40 5.5
    MY1B40 23.5 25.9 6 8 13.4 1.1 C11.2 47 6

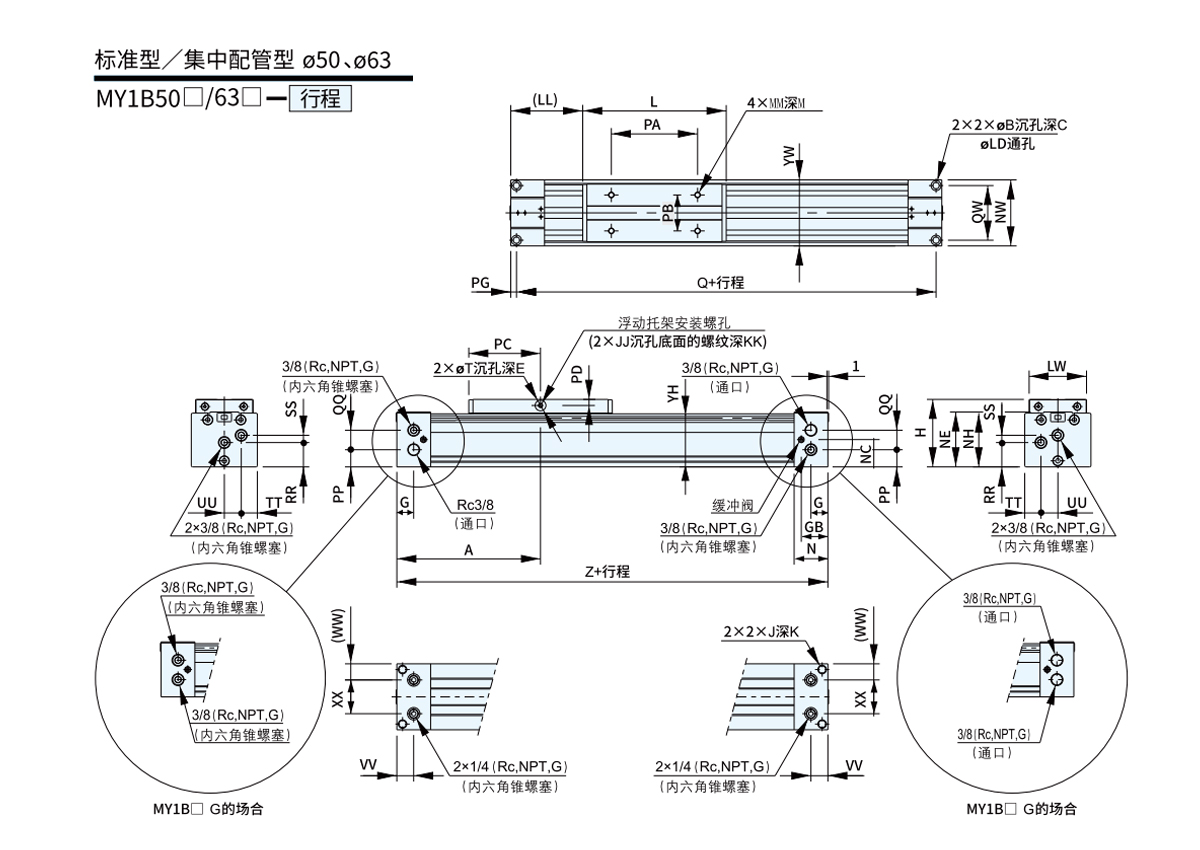

    Modelooooooooooooo A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B50 200 14 8.5 3 23.5 37 94 M12×1.75 M6×1 25 17 200 9 100 80 14 M8×1.25 47 38 76.5
    MY1B63 230 17 10.5 3 25 39 116 M14×2 M8×1.25 28 24 230 11 115 96 16 M8×1.25 50 51 100

    Modelooooooooooooo NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B50 75 92 120 50 100 8.5 8 24 384 27 76 34 10 15 22.5 23.5 23.5 22.5 47 74 92 400
    MY1B63 95 112 140 60 115 9.5 10 37.5 440 29.5 92 45.5 13.5 16 27 29 25 28 56 94 112 460

    Modelooooooooooooo WX Y S d D R Angkop para sa mga O-ring
    MY1B50 47 15.5 14.5 10 17.5 1.1 C15
    MY1B63 56 15 18 10 17.5 1.1

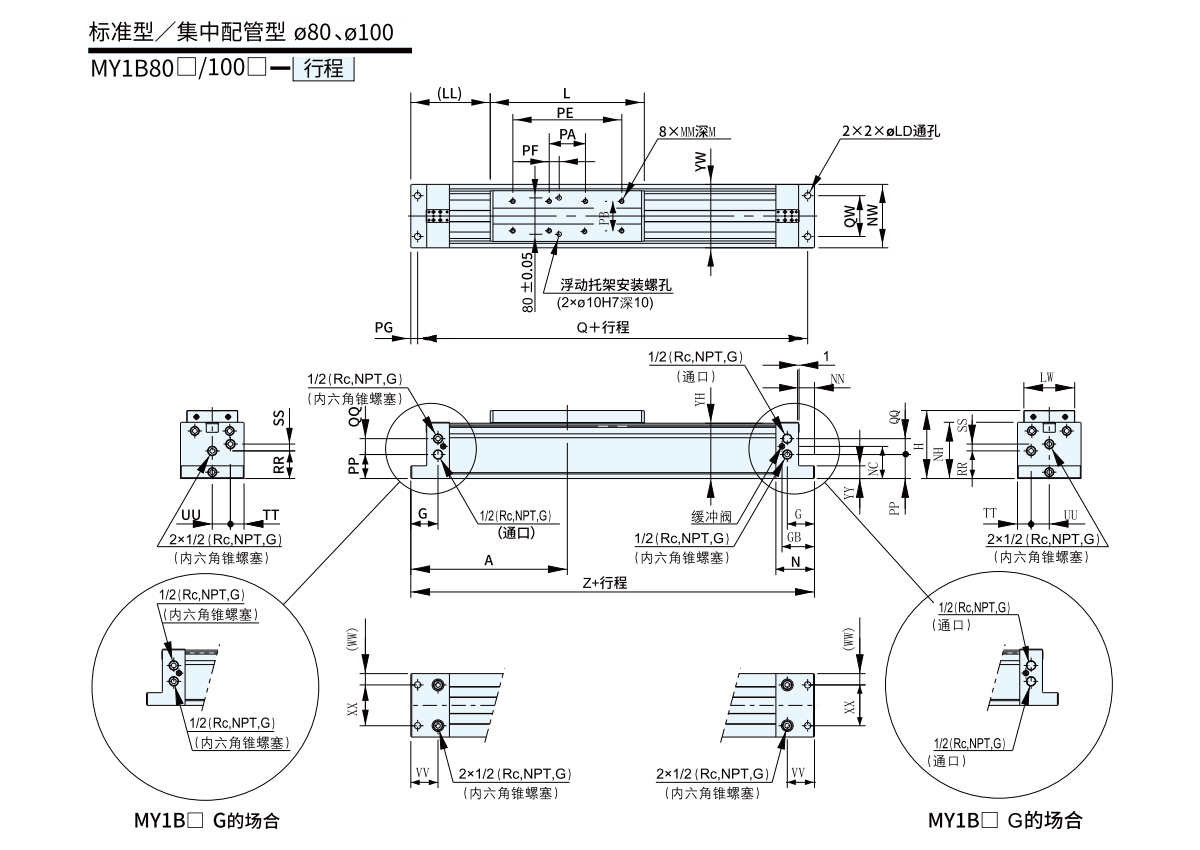

    Modelooooooooooooo A G GB H L LD LL LW M MM N NC NH NN NW PA PB PE
    MY1B80 345 60 71.5 150 340 14 175 112 20 M10×1.5 85 71 124 35 140 80 65 240
    MY1B100 400 70 79.5 190 400 18 200 140 25 M12×1.75 95 85 157 45 176 120 85 280

    Modelooooooooooooo PF PG PP Q QQ QW RR SS TT UU VV WW XX YH YW YY Z
    MY1B80 22 15 53 660 35 90 61 15 30 40 60 25 90 122 140 28 690
    MY1B100 42 20 69 760 38 120 75 20 40 48 70 28 120 155 176 35 800

    Modelooooooooooooo WX Y d D R Angkop para sa mga O-ring
    MY1B80 90 45 18 26 1.8 P22
    MY1B100 120 50 18 26 1.8

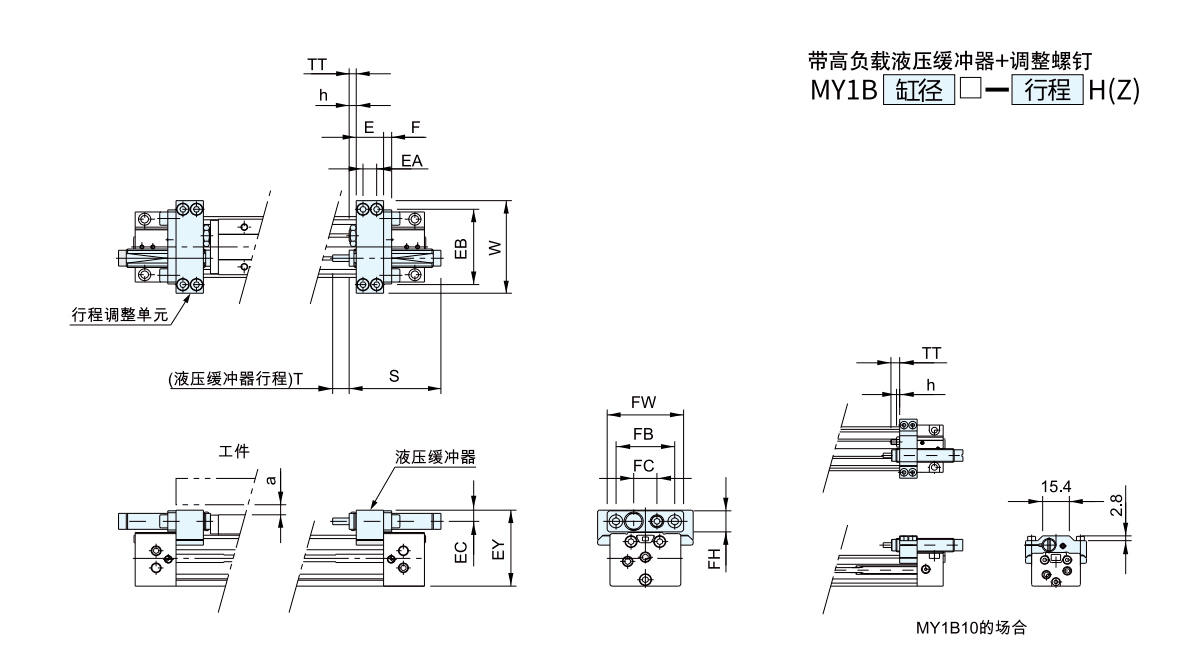

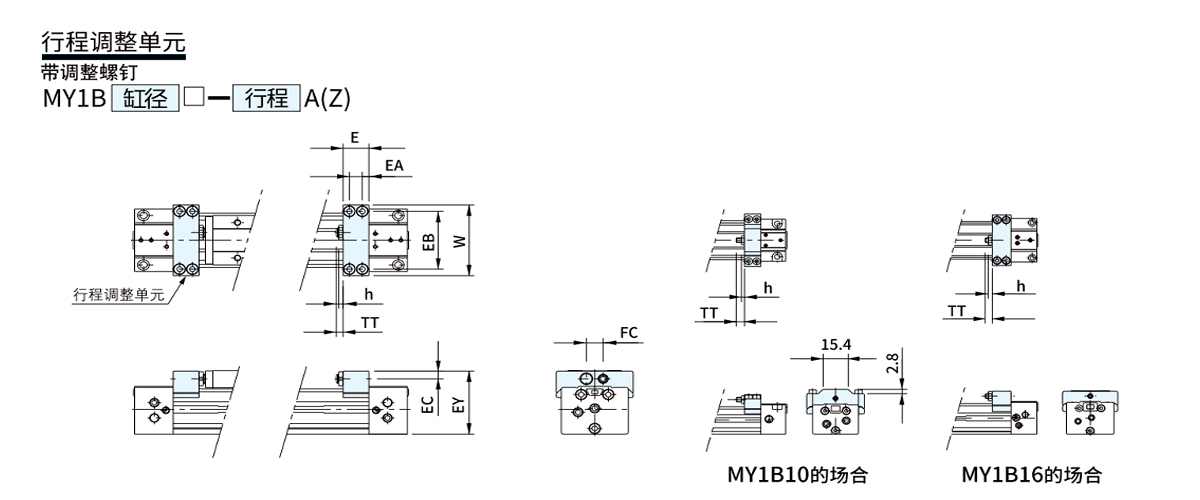

    Angkop para sa mga cylinder E EA EB EC EY FC h TT W
    MY1B10 10 5 28 3.3 26.3 - 1.8 5(MAX10) 35
    MY1B16 14.6 7 34.4 4.2 36.5 - 2.4 5.4(MAX11) 43
    MY1B20 19 9 43 5.8 45.6 13 3.2 6(MAX12) 53
    MY1B25 20 10 49 6.5 53.5 13 3.5 5(MAX16.5) 60
    MY1B32 25 12 61 8.5 67 17 4.5 8(MAX20) 74
    MY1B40 31 15 76 9.5 81.5 17 4.5 9(MAX25) 94

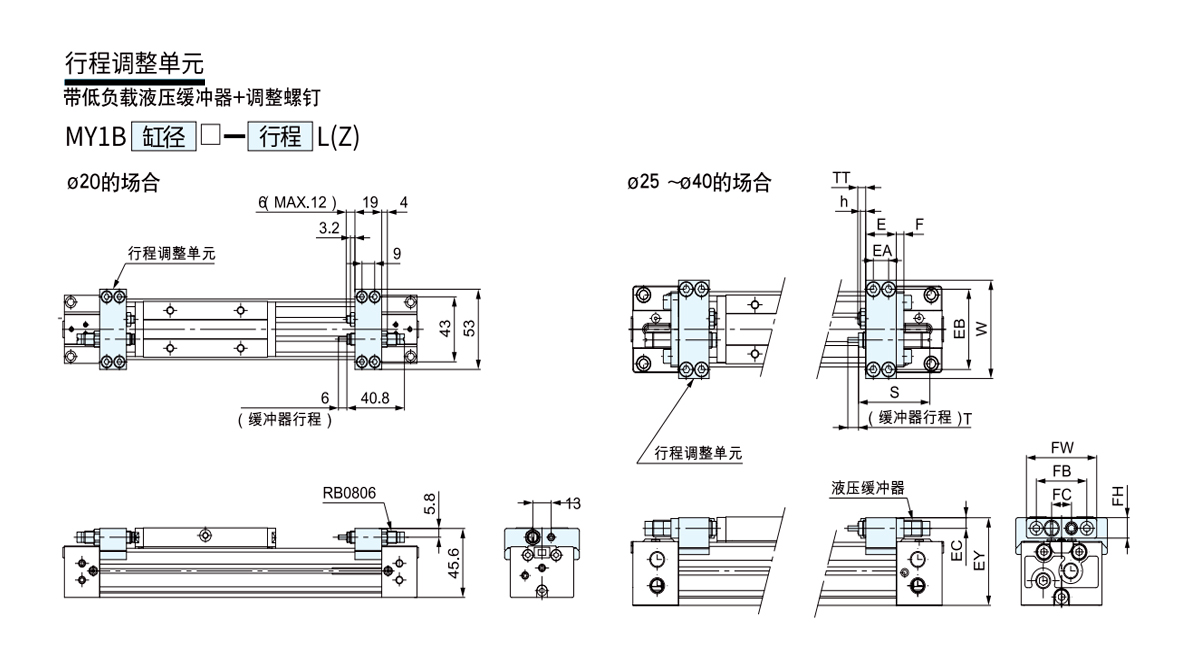

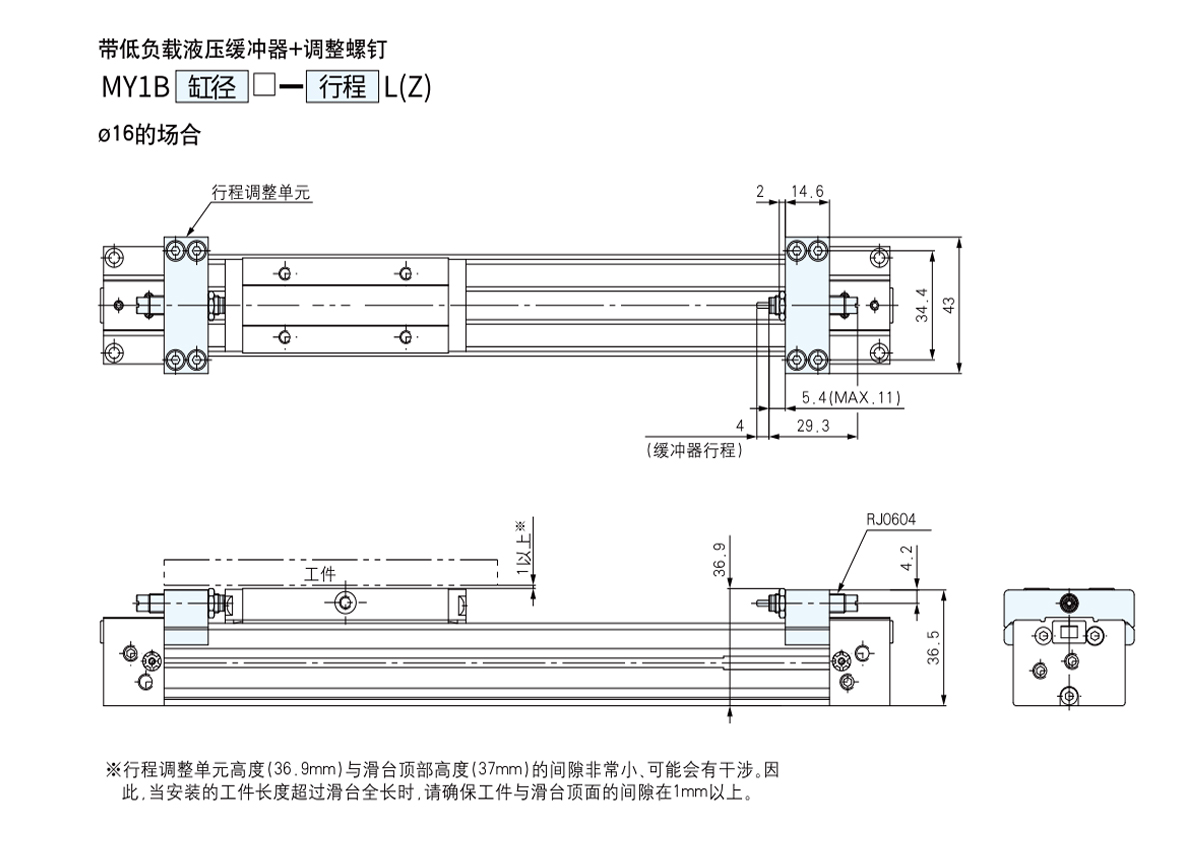

    Angkop para sa mga cylinder E EA EB EC EY F FB FC FH FW h S T TT W Hydraulic buffer Model
    MY1B25 20 10 49 6.5 53.5 6 33 13 12 46 3.5 46.7 7 5(MAX16.5) 60 RB1007
    MY1B32 25 12 61 8.5 67 6 43 17 16 56 4.5 67.3 12 8(MAX20) 74 RB1412
    MY1B40 31 15 76 9.5 81.5 6 43 17 16 56 4.5 67.3 12 9(MAX25) 94 RB1412

    Angkop para sa mga cylinder E EA EB EC EY F FB FC FH FW h S T TT W Hydraulic buffer Model a
    MY1B10 10 5 28 5.5 29.8 - - 8 - - 1.8 40.8 5 5(MAX10) 35 RB0805 3.5
    MY1B20 20 10 49 6.5 47.5 6 33 13 12 46 3.5 46.7 7 5(MAX11) 60 RB1007 2.5
    MY1B25 20 10 57 8.5 57.5 6 43 17 16 56 4.5 67.3 12 5(MAX16.5) 70 RB1412 4.5
    MY1B32 25 12 74 11.5 73 8 57 22 22 74 5.5 73.2 15 8(MAX20) 90 RB2015 6
    MY1B40 31 15 82 12 87 8 57 22 22 74 5.5 73.2 15 9(MAX25) 100 RB2015 4
