ZP Series Vacuum Suction Cup na May Lock Ring (Ø9~Ø50) Mga Supplier

Bahay / Mga produkto / Mga Bahagi ng Vacuum / Vacuum Suction Cup / ZP Series Vacuum Suction Cup na May Locking Ring, Adapter at Buffer Bracket / ZP Series Vacuum Suction Cup na May Lock Ring (Ø9~Ø50)

ZP Series Vacuum Suction Cup na May Lock Ring (Ø9~Ø50) ZP Series Vacuum Suction Cup na May Lock Ring (Ø9~Ø50)
  • ZP Series Vacuum Suction Cup na May Lock Ring (Ø9~Ø50)
  • ZP Series Vacuum Suction Cup na May Lock Ring (Ø9~Ø50)
ZP Series Vacuum Suction Cup na May Locking Ring, Adapter at Buffer Bracket

ZP Series Vacuum Suction Cup na May Lock Ring (Ø9~Ø50)

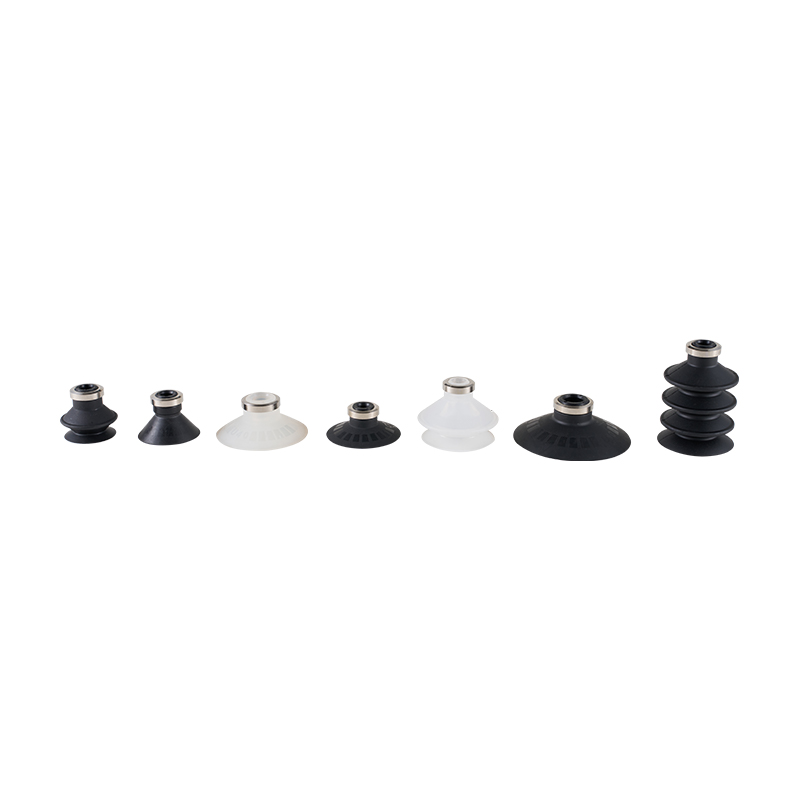

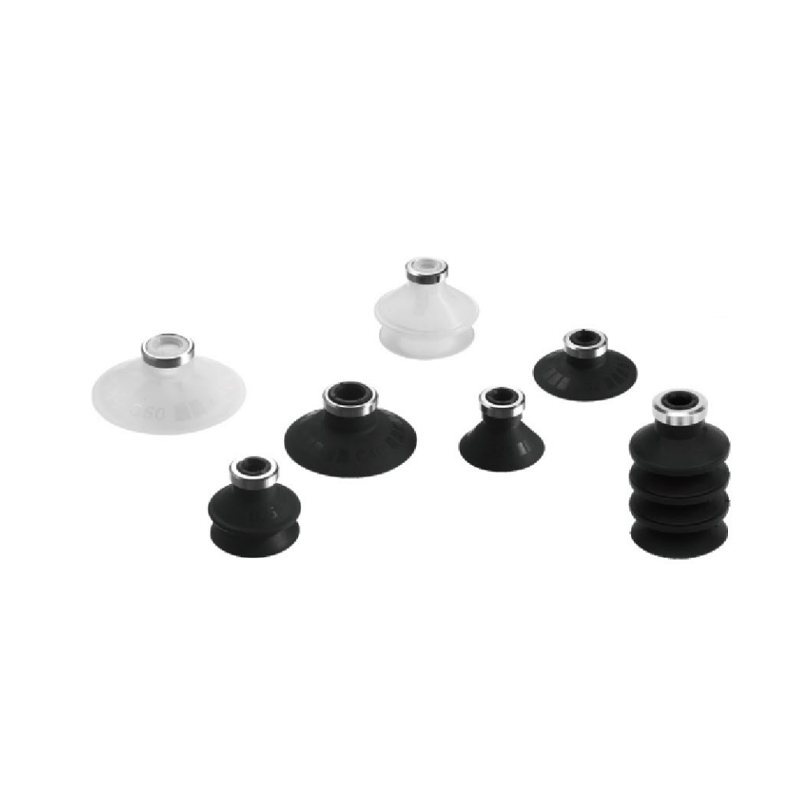

Ang ZP Series Vacuum Suction Cup With Lock Ring (Ø9~Ø50) ay isang pangunahing bahagi na idinisenyo upang pahusayin ang katatagan ng pagkakahawak ng vacuum. Ang natatanging annular lock ring structure nito ay maaaring epektibong hadlangan ang kalayaan ng workpiece sa panahon ng proseso ng adsorption, na nagbibigay ng maaasahang proteksyon ng adsorption para sa iba't ibang automated handling at precision positioning scenario.

Mga pangunahing tampok:

Mekanismo ng pag-lock ng adsorption: Ang natatanging disenyo ng annular lock ring ay bumubuo ng isang pisikal na hadlang sa estado ng pagtatrabaho, makabuluhang pinipigilan ang paglihis o pag-ikot ng tendensya ng workpiece kapag ito ay napapailalim sa puwersa, at pinapabuti ang direksiyon na katatagan ng proseso ng paghawak.

Pinahusay na pagiging maaasahan ng adsorption: Ang istraktura ng lock ring ay nakikipagtulungan sa negatibong presyon ng vacuum upang bumuo ng dobleng mekanismo ng proteksyon, na epektibong lumalaban sa mga panlabas na kaguluhan (tulad ng pagbilis, panginginig ng boses, at bahagyang banggaan) at binabawasan ang potensyal na panganib ng hindi sinasadyang pagkakahiwalay.

Flexible contact at sealing: Ang katawan ng suction cup ay kadalasang gawa sa mga partikular na nababanat na materyales upang matiyak ang adaptive fit sa ibabaw ng workpiece, na bumubuo ng isang epektibong vacuum seal, at umaangkop sa bahagyang pagbabagu-bago sa ibabaw.

Na-optimize para sa manipis/maliit na bagay: Ang seryeng ito ng hanay ng laki (Ø9~Ø50) ay partikular na angkop para sa paghawak ng manipis na mga materyales sa plato, maliliit na bahagi ng katumpakan o magaan na workpiece na may makinis na ibabaw. Ang istruktura ng locking ring ay partikular na kritikal para sa mga naturang workpiece na madaling maalis o maapektuhan ng airflow.

Pangkalahatang aplikasyon ng engineering: Ito ay malawakang ginagamit sa mga sitwasyong nangangailangan ng directional fixation o anti-rotation handling, karaniwang ginagamit sa electronic component assembly, maliit na injection molding parts na pag-uuri, manipis na sheet material (metal/non-metal) conveying, packaging automation at iba pang mga link sa proseso.

Sinasaklaw ng mga pagtutukoy ang mga karaniwang pangangailangan: Ang ibinigay na hanay ng diameter ay sumasaklaw sa karaniwang maliit hanggang katamtamang laki ng workpiece na humahawak sa mga pamantayan ng laki sa larangan ng automation, na maginhawa para sa pagpili at pagtutugma ng engineering.

E-mail: manager@cktworld.com
I-download
NAUNA：ZP Series Vacuum Suction Cup na May Snap Ring, Adapter at Buffer Bracket (Ø9~Ø50)
SUSUNOD：Walang susunod na artikulo

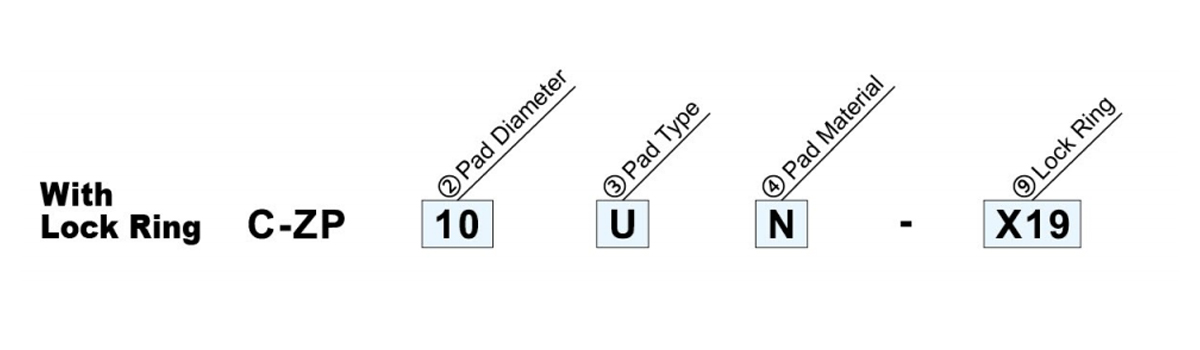

  • ②Pad dia. (mm)/③Pad Uri☆ E* F* G* ④Materyal     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Silicone rubbe
    U Flat Uri - ● ● - ● ● ● - ● ● ● *Sumangguni sa  page4 para sa  materyal.
    C Flat Uri With Ribs - ● ● - ● ● ● - ● ● ●
    D Malalim - ● - - ● - ● - - ● - ⑨Materyal
    B 2-stagebellows - ● ● - ● ● ● - ● ● ● Wala May lock ring
    J 34-stage bellows ● - - ● ● - ● ● - - - X19 Walang lock ring

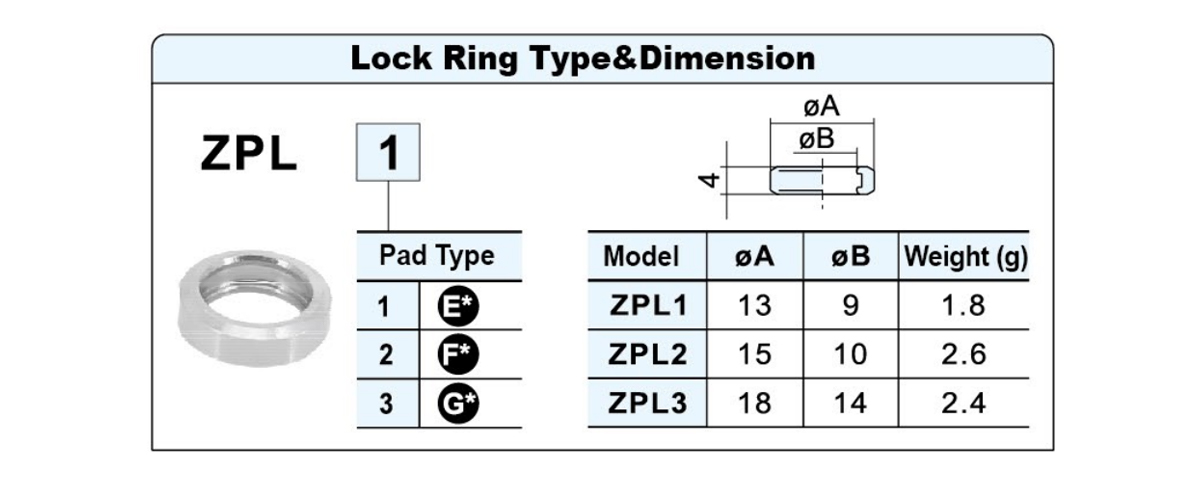

    ●Ang parehong mga inisyal na titik ay nagpapahiwatig na ang lock ring at adapter ay maaaring palitan.

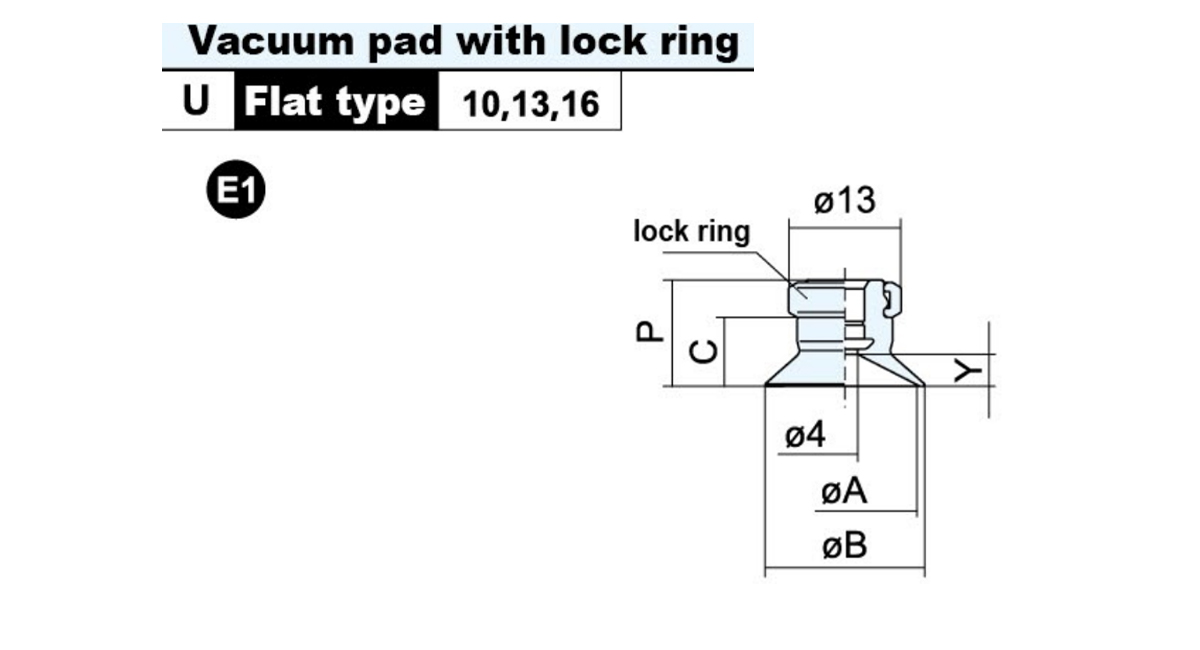

  • Modelooooooooooooooooooooooooooooo ØA ØB C P Y Timbang(g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

    Modelooooooooooooooooooooooooooooo ØA ØB C P Y Timbang(g)

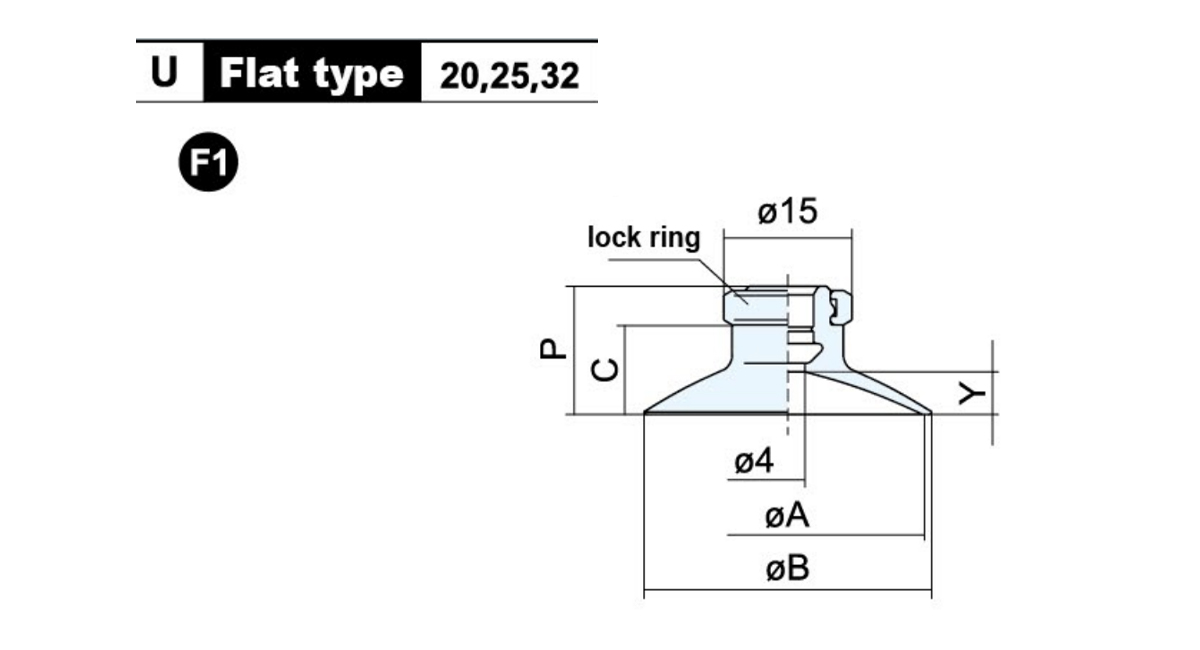

    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

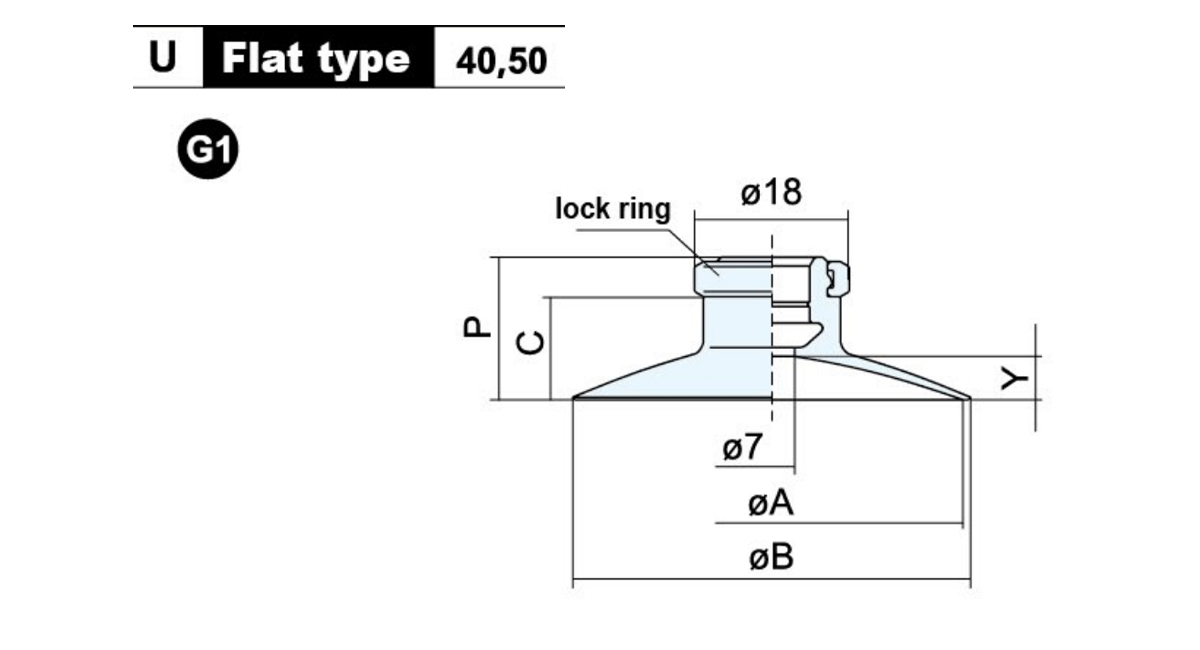

    Modelooooooooooooooooooooooooooooo ØA ØB C P Y Timbang(g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

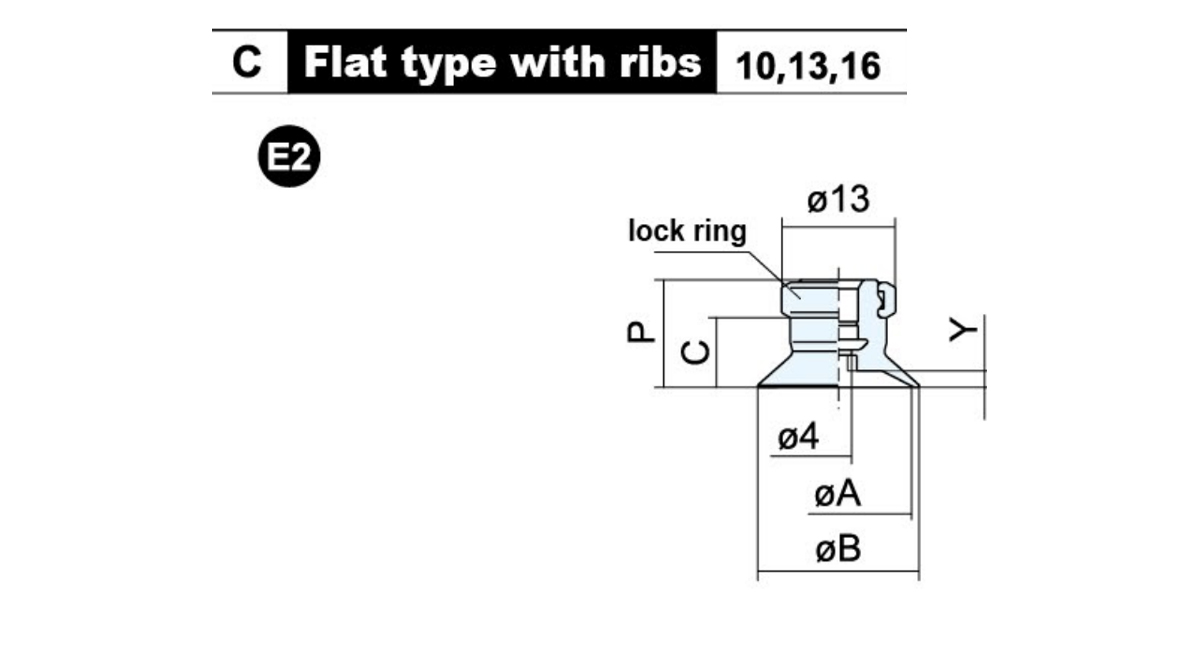

    Modelooooooooooooooooooooooooooooo ØA ØB C P Y Timbang(g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

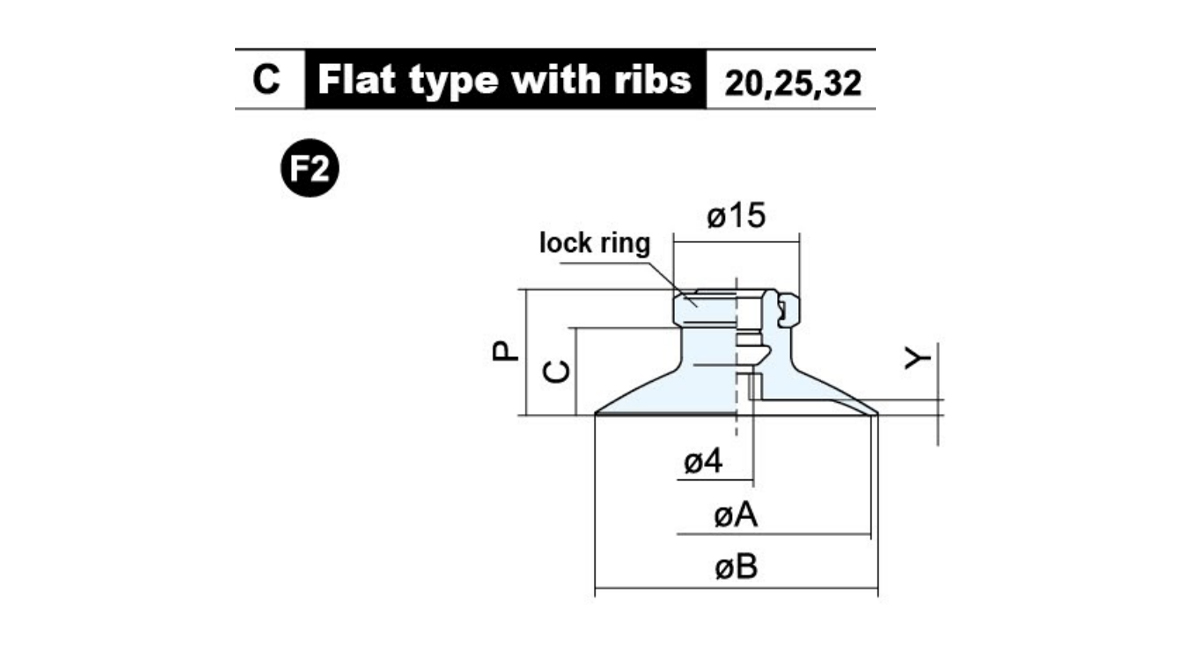

    Modelooooooooooooooooooooooooooooo ØA ØB C P Y Timbang(g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

    Modelooooooooooooooooooooooooooooo ØA ØB C P Y Timbang(g)

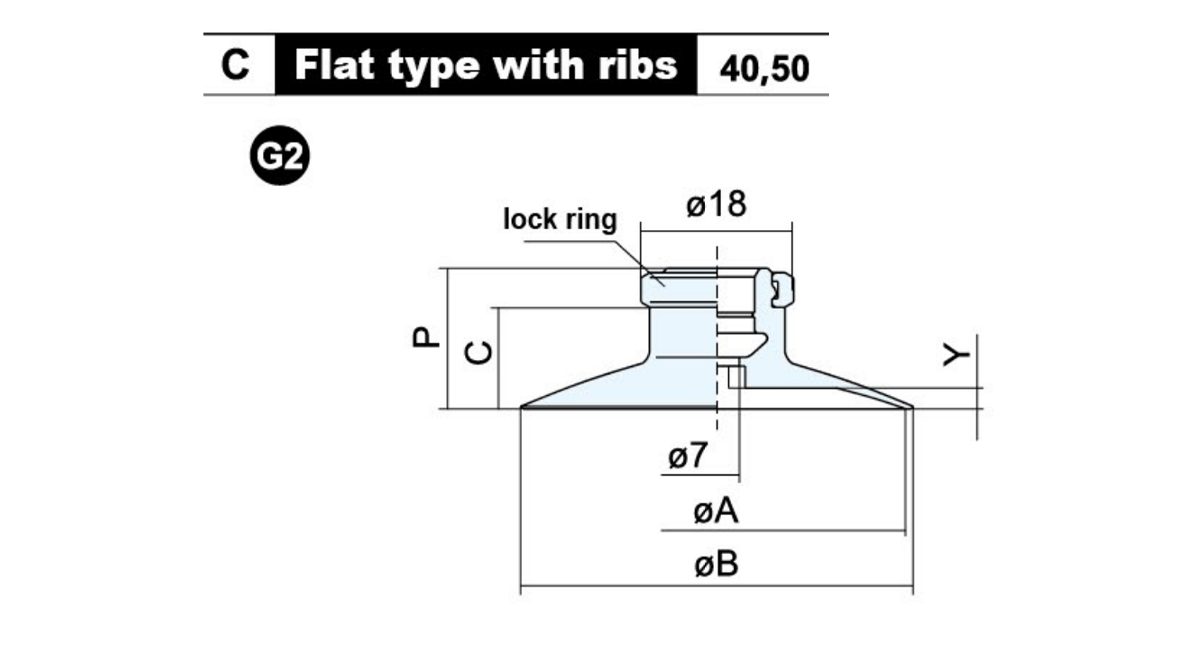

    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

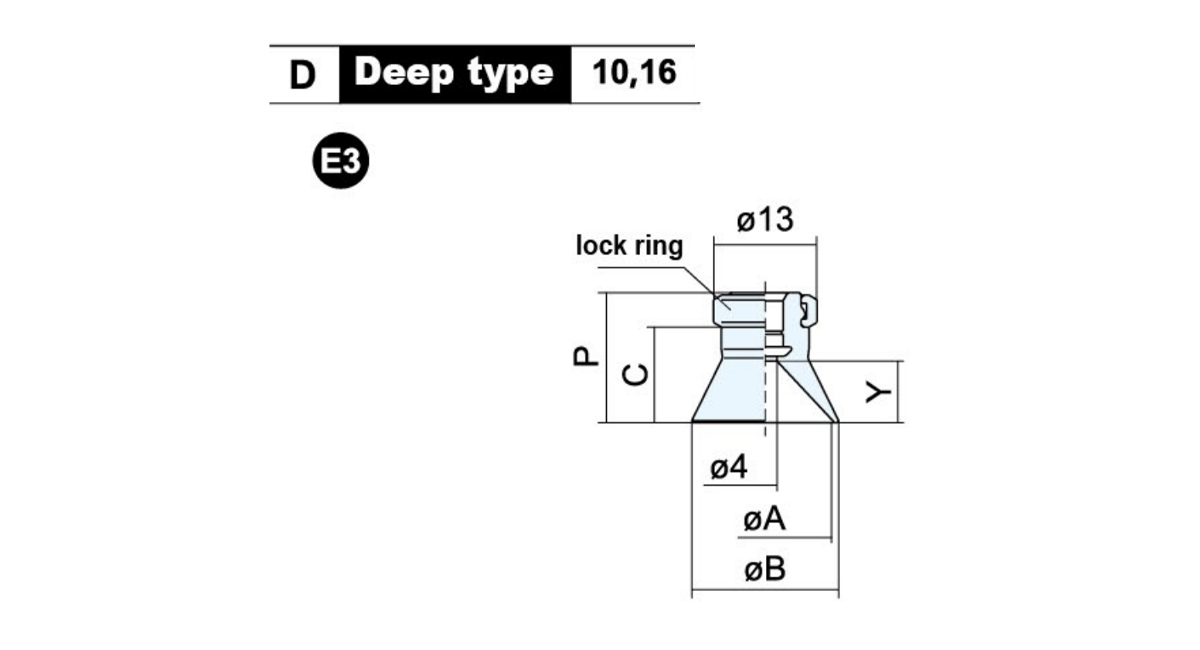

    Modelooooooooooooooooooooooooooooo ØA ØB C P Y Timbang(g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

    Modelooooooooooooooooooooooooooooo Timbang (g)

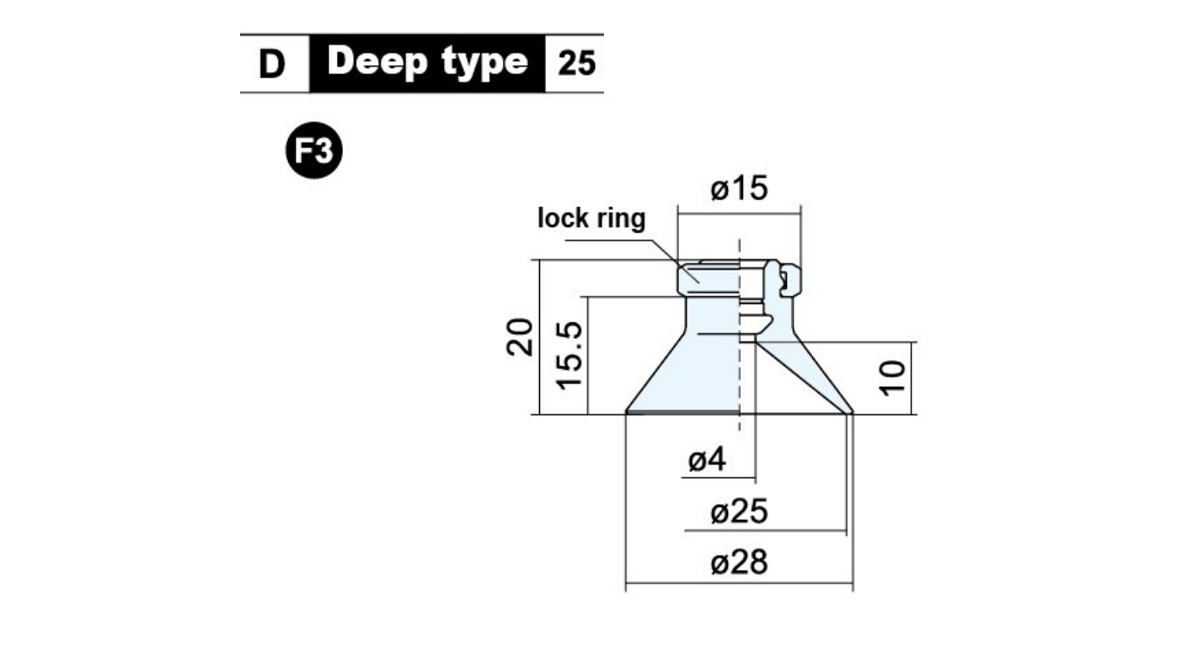

    C-ZP25D□ 4.9

    Modelooooooooooooooooooooooooooooo Timbang (g)

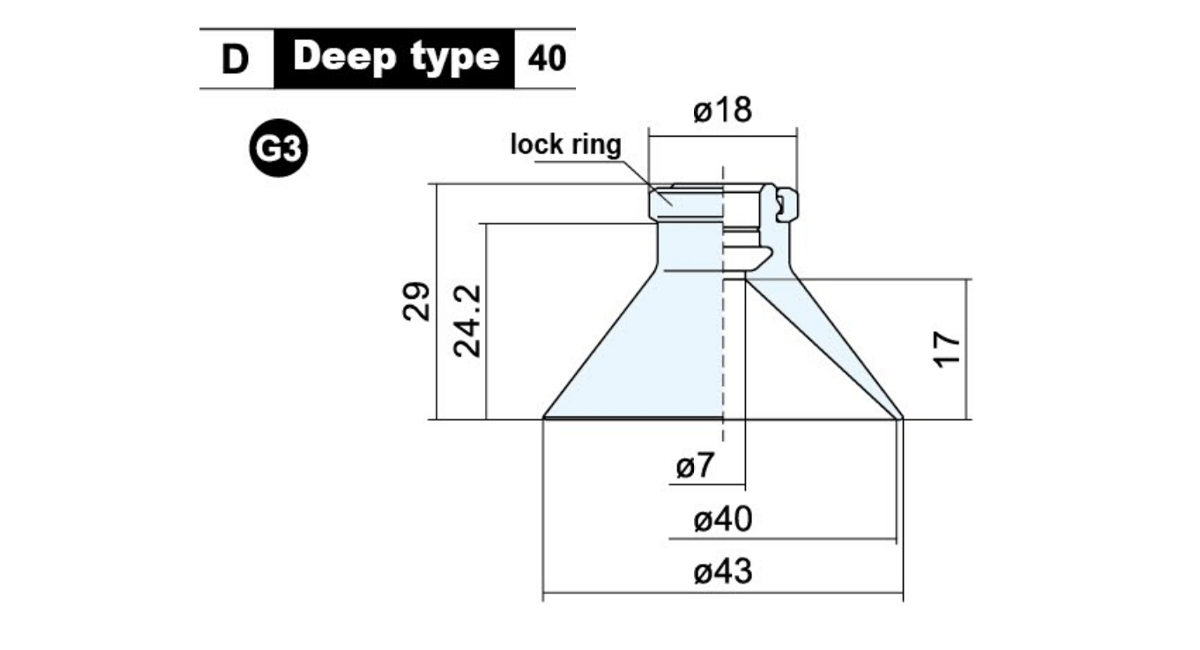

    C-ZP40D□ 9.3

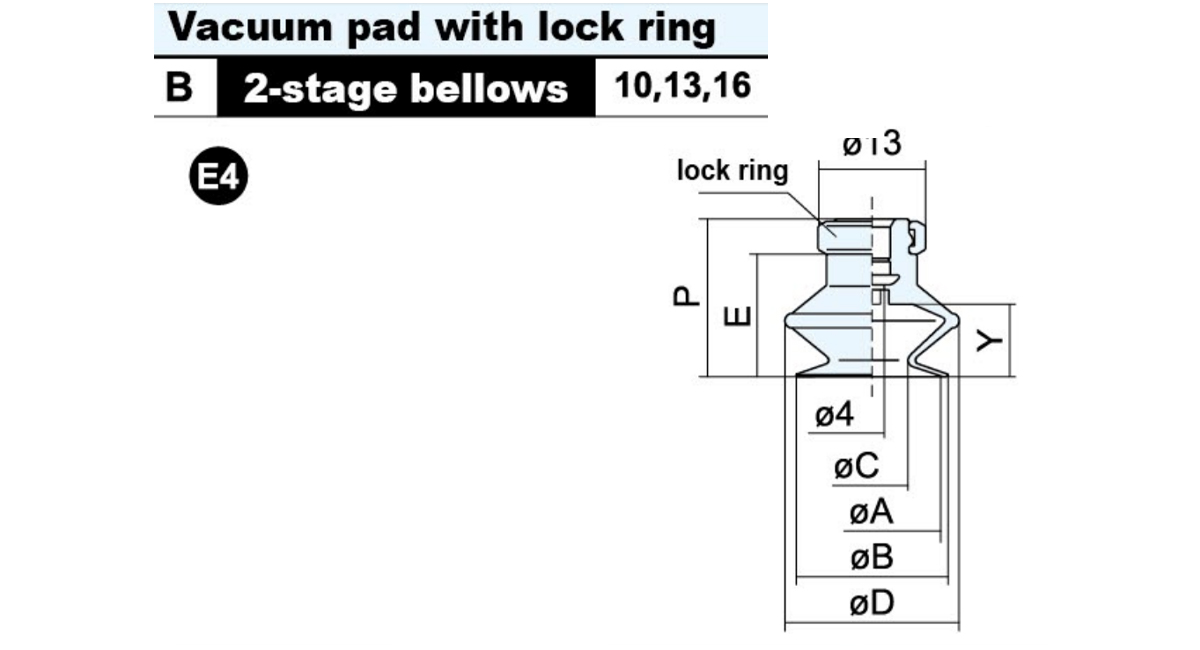

    Modelooooooooooooooooooooooooooooo ØA ØB ØC ØD E P Y Timbang(g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

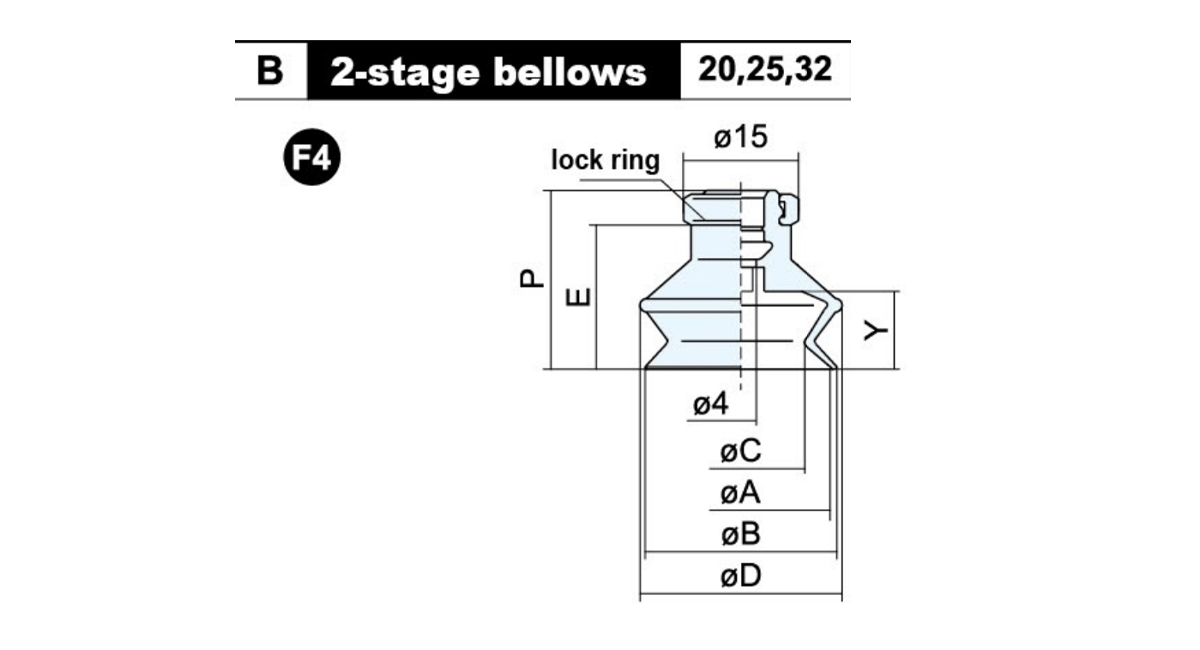

    Modelooooooooooooooooooooooooooooo ØA ØB ØC ØD E P Y Timbang(g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

    Modelooooooooooooooooooooooooooooo ØA ØB ØC ØD E P Y Timbang(g)

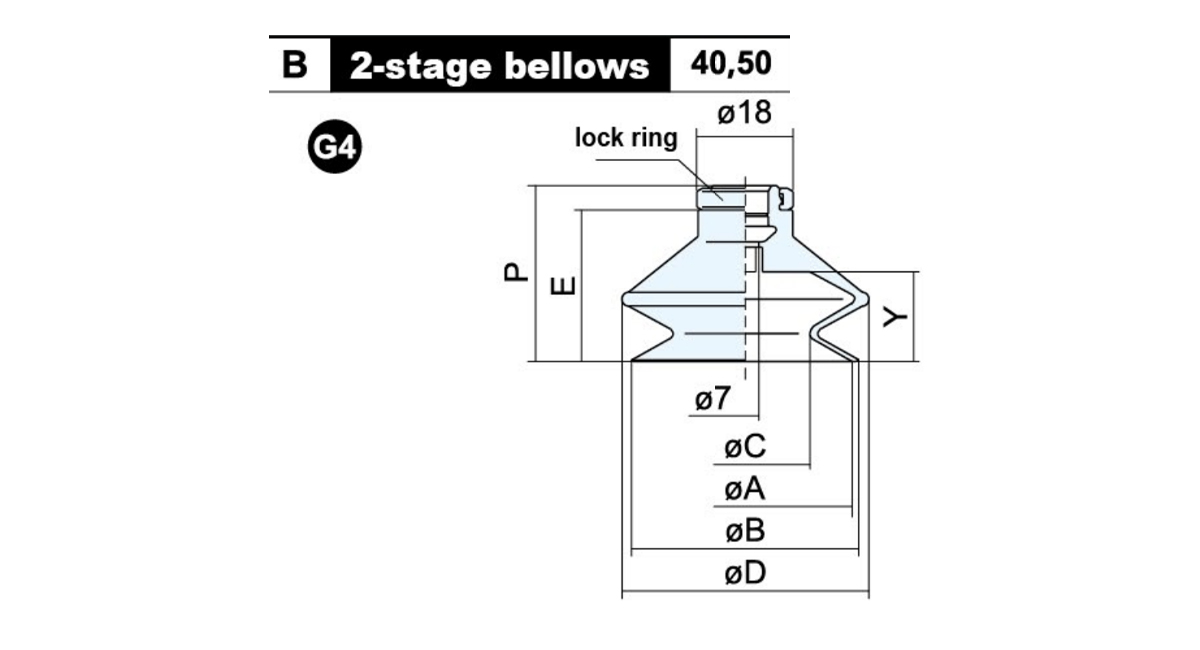

    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

    Modelooooooooooooooooooooooooooooo ØA ØB ØC ØD ØE F P Y Timbang(g)

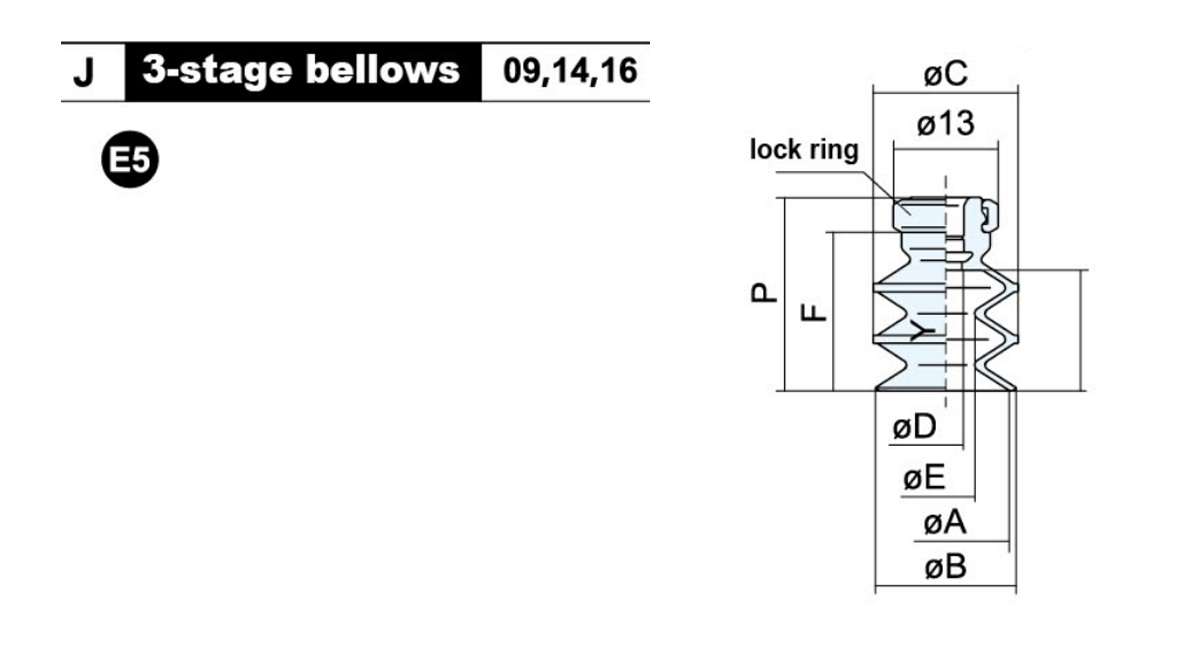

    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

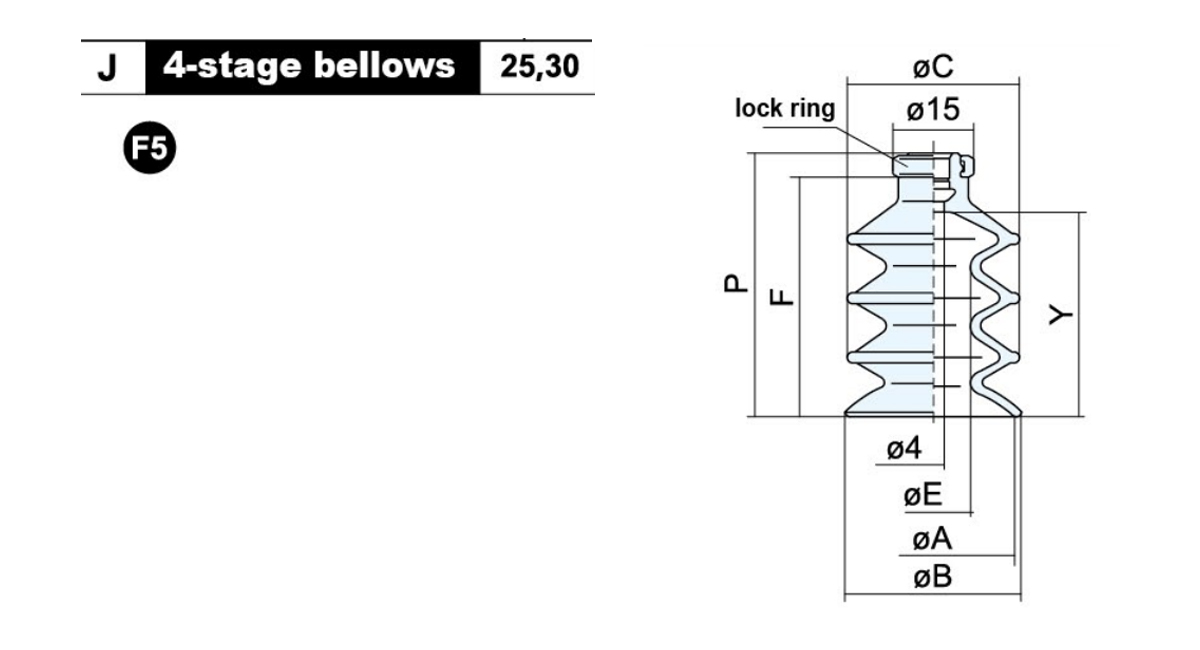

    Modelooooooooooooooooooooooooooooo ØA ØB ØC ØE F P Y Timbang(g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

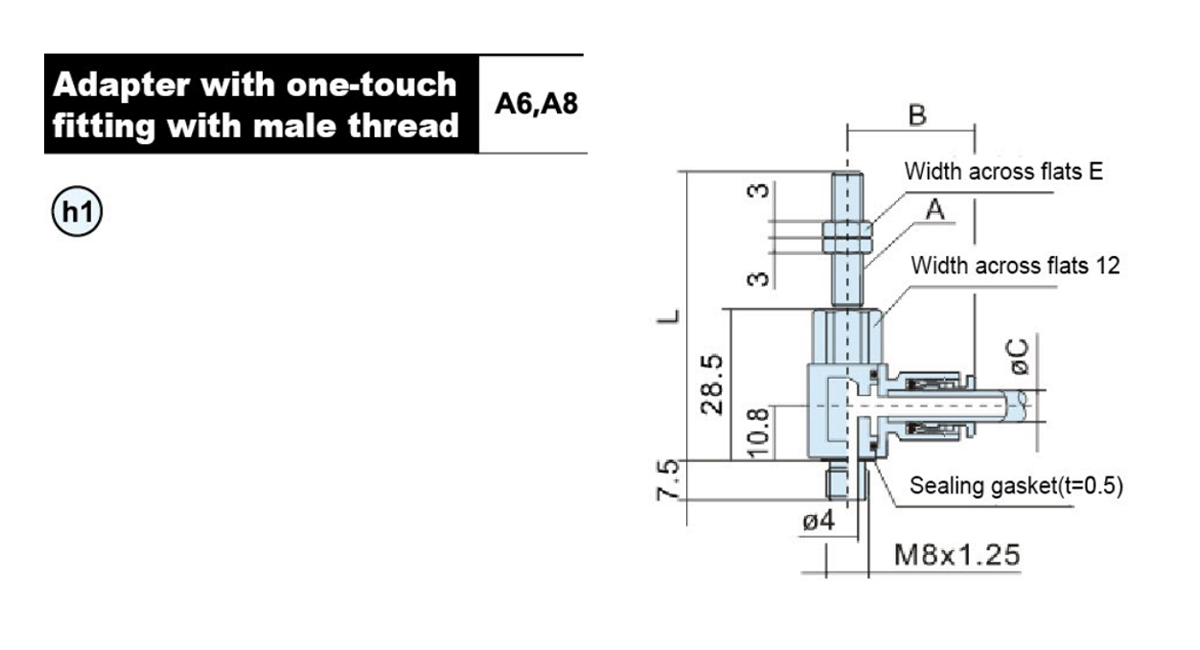

    Modelooooooooooooooooooooooooooooo A B ØC E L Timbang(g)
    ZPRL-04-A6 M6×1.0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

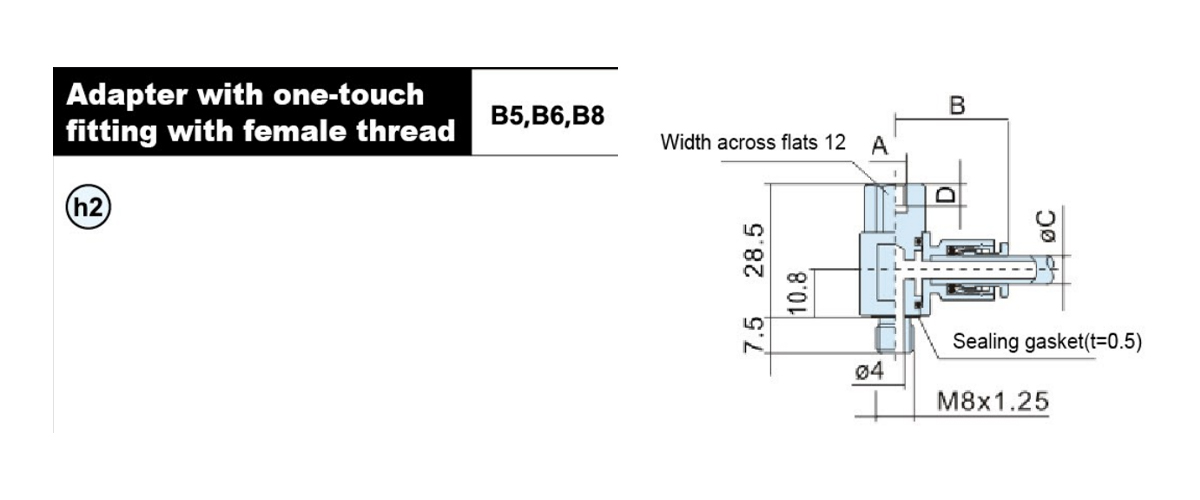

    Modelooooooooooooooooooooooooooooo A B ØC D Timbang (g)
    ZPRL-04-B5 M5×0.8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1.25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

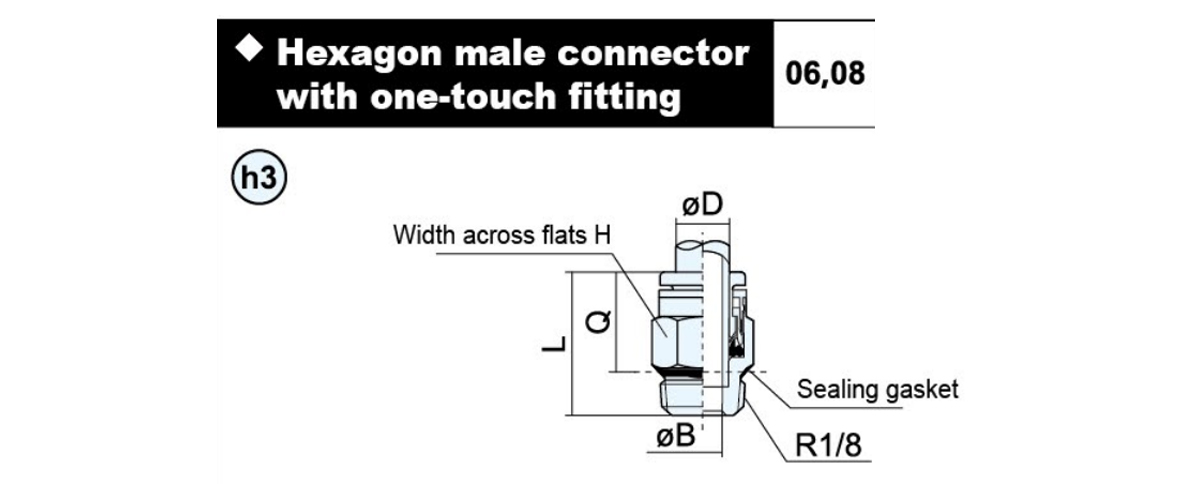

    ØD Modelooooooooooooooooooooooooooooo ØB H L Q Timbang(g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

    ØD Modelooooooooooooooooooooooooooooo ØB C H L Q Timbang(g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

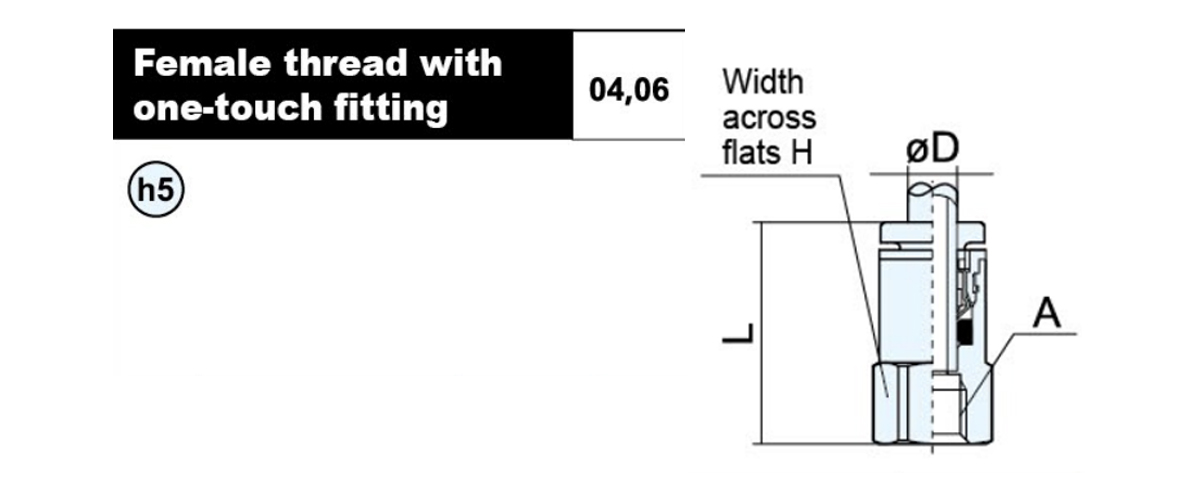

    ØD Modelooooooooooooooooooooooooooooo A H L Timbang(g)
    4 KJF04-M5-B M5×0.8 8 18.8 3.8
    KJF04-M6-B M6×1.0 19.3 3.2
    6 KJF06-M5-B M5×0.8 10 18 5.2
    KJF06-M6-B M6×1.0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

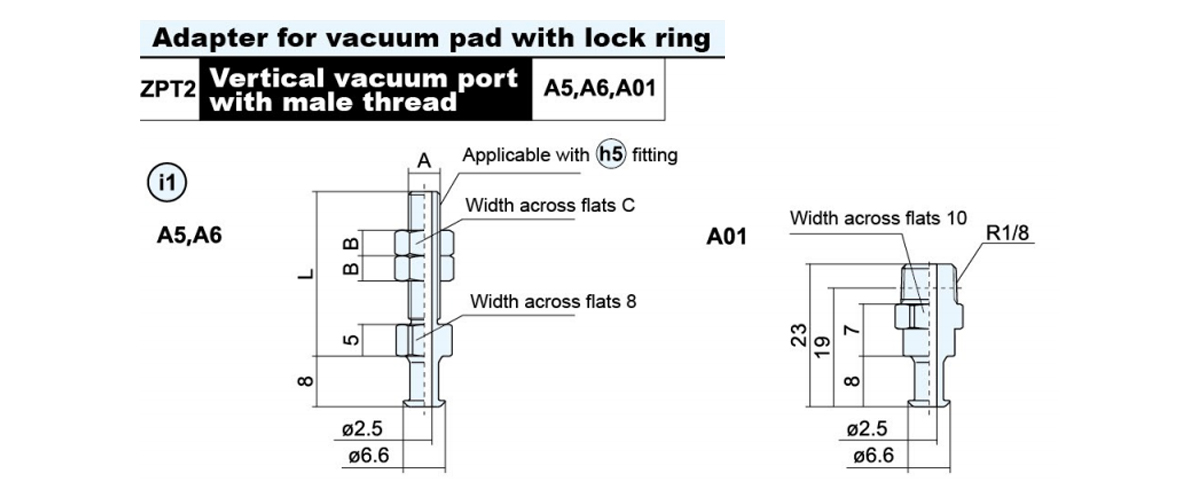

    Modelo ng Adapter A B C L Timbang(g) Naaangkop Pad
    ZPT2-A5 M5×0.8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

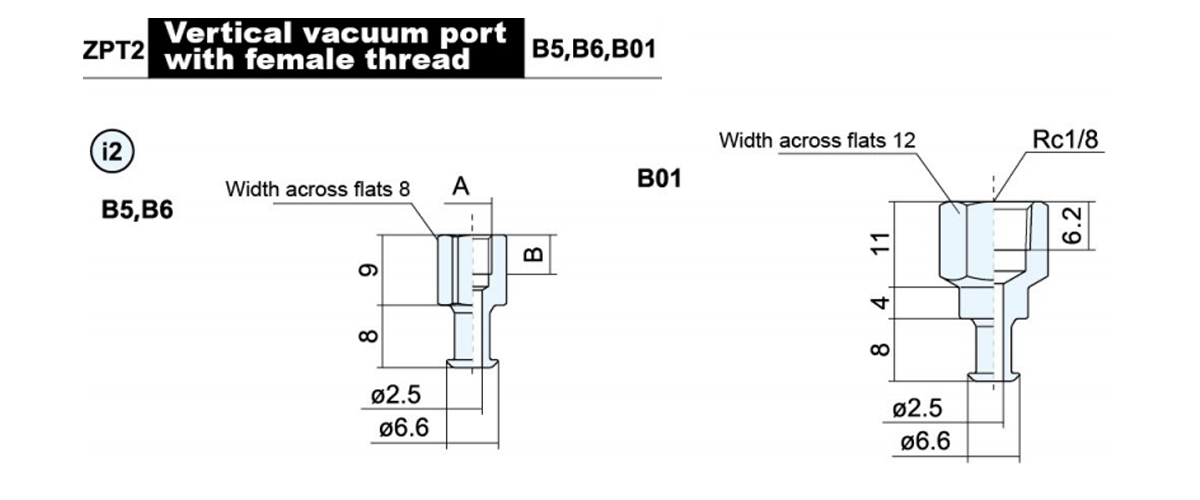

    Modelo ng Adapter A B Timbang(g) Naaangkop Pad
    ZPT2-B5 M5×0.8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1.0 6 3.7
    ZPT2-B01 - - 9

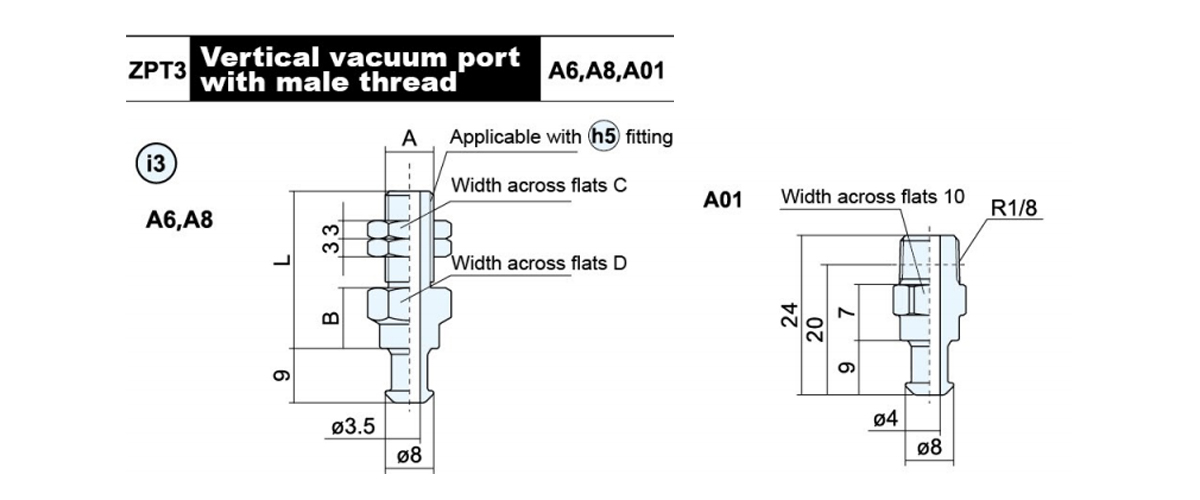

    Modelo ng Adapter A B C D L Timbang(g) Naaangkop Pad
    ZPT3-A6 M6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

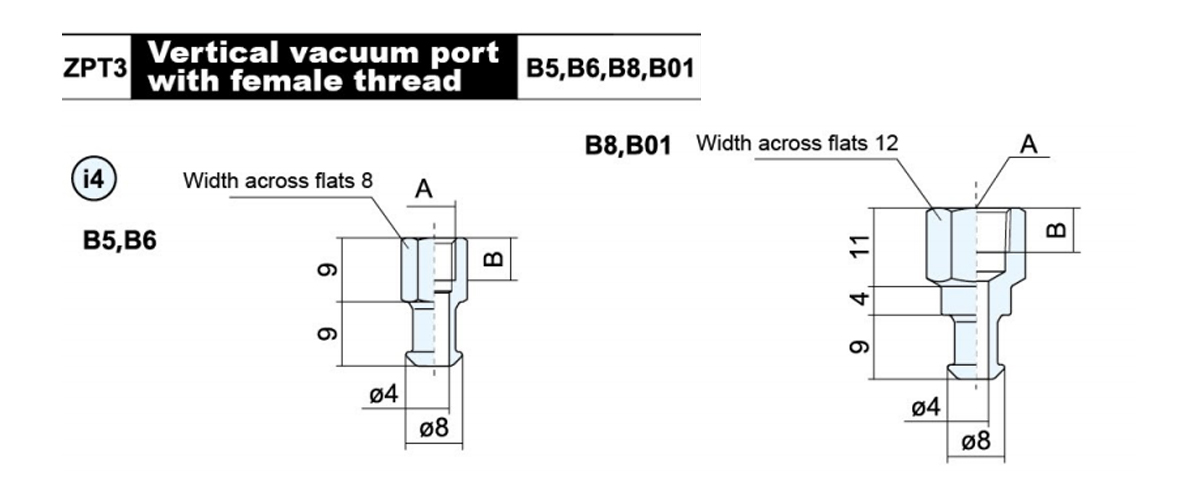

    Modelo ng Adapter A B Timbang(g) Naaangkop Pad
    ZPT3-B5 M5×0.8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1.0 6 4.3
    ZPT3-B8 M8×1.25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

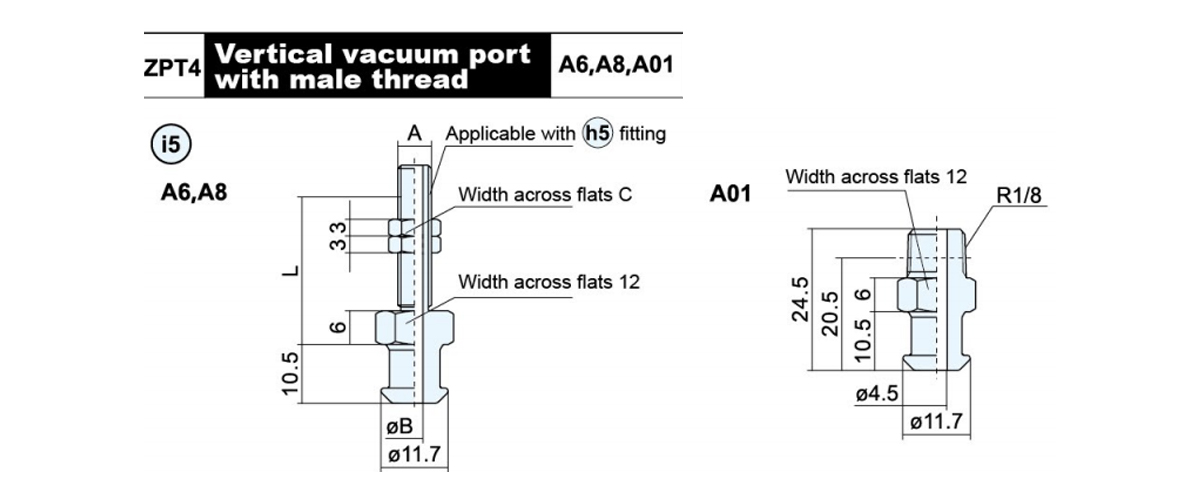

    Modelo ng Adapter A ØB C L Timbang (g) Naaangkop Pad
    ZPT4-A6 M6×1.0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

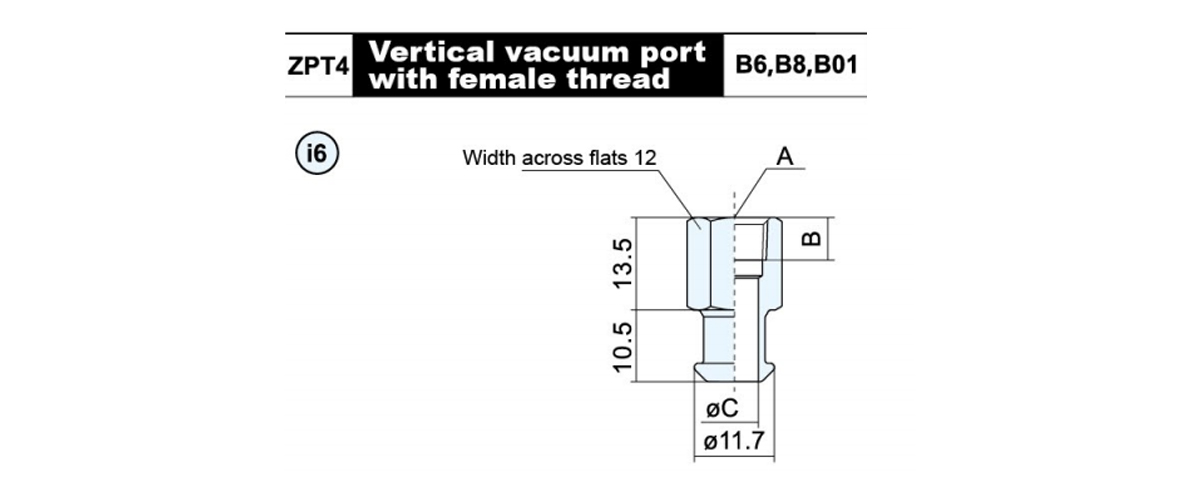

    Modelo ng Adapter A B ØC Timbang (g) Naaangkop Pad
    ZPT4-B6 M6×1.0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1.25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

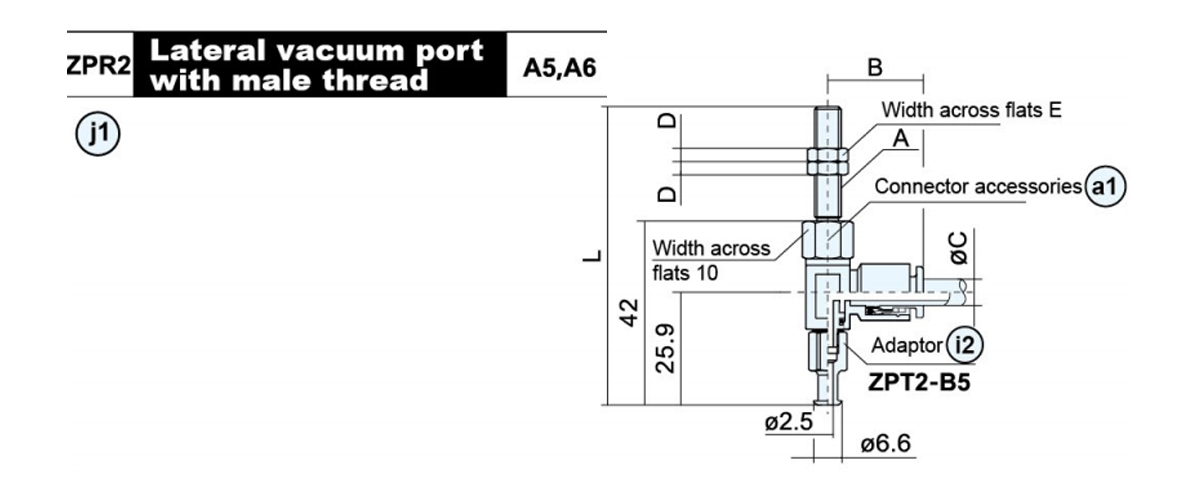

    Modelo ng Adapter A B ØC D E L Timbang (g) Modelooooooooooooooooooooooooooooo of connector
    mga mga accessories     		Naaangkop Pad
    ZPR2-04-A5 M5×0.8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1.0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

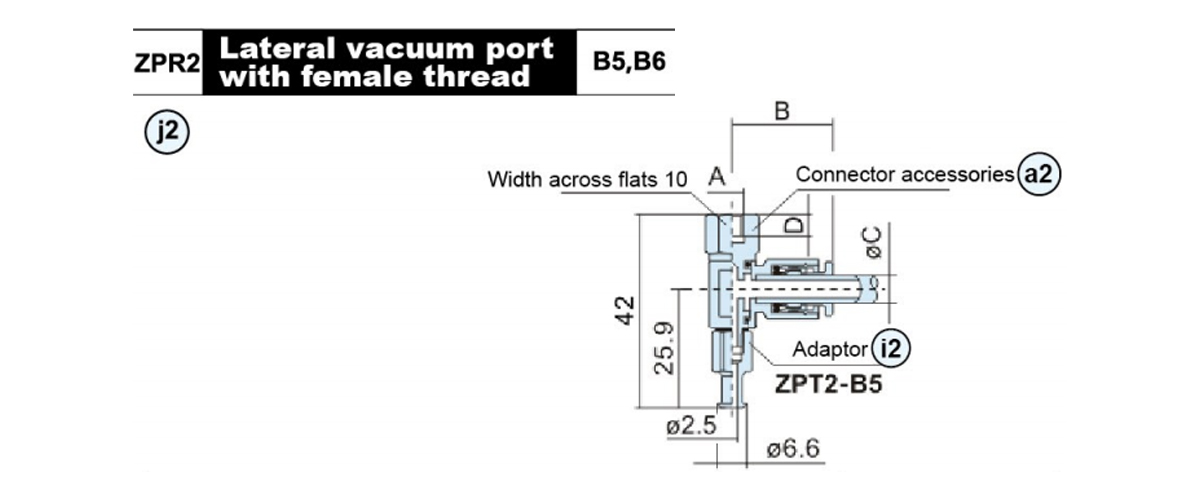

    Modelo ng Adapter A B ØC D Timbang(g) Modelooooooooooooooooooooooooooooo of connector
    mga mga accessories     		Naaangkop Pad
    ZPR2-04-B5 M5×0.8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1.0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

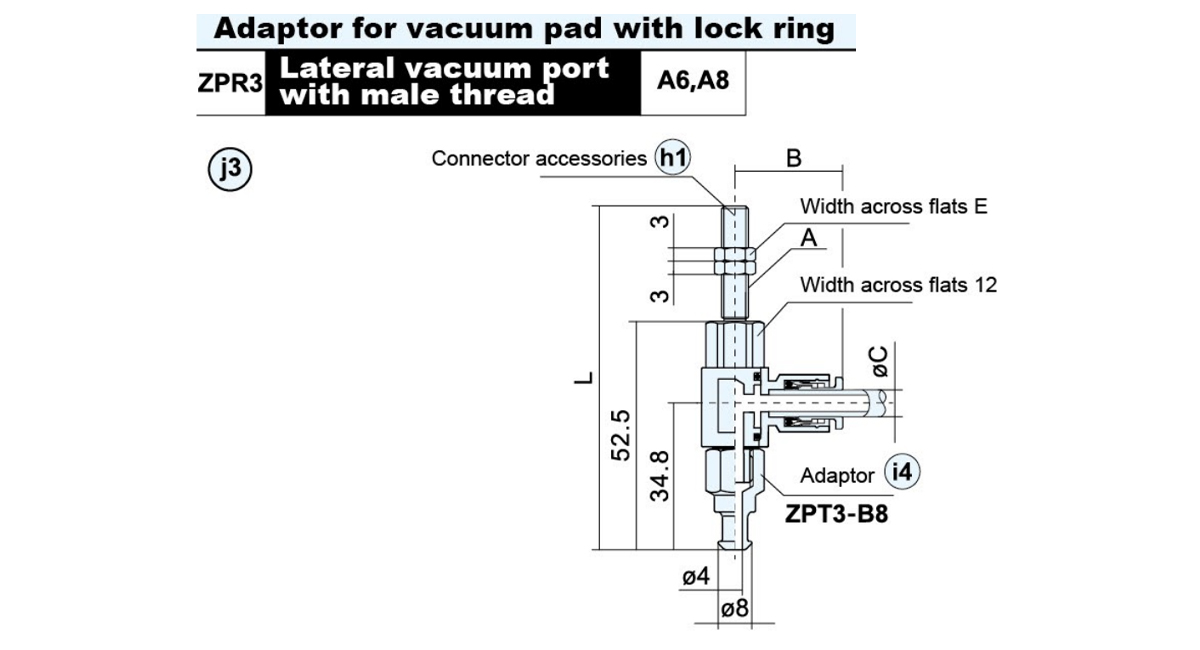

    Modelooooooooooooooooooooooooooooo A B ØC E L Timbang(g) Naaangkop Pad
    ZPR3-04-A6 M6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

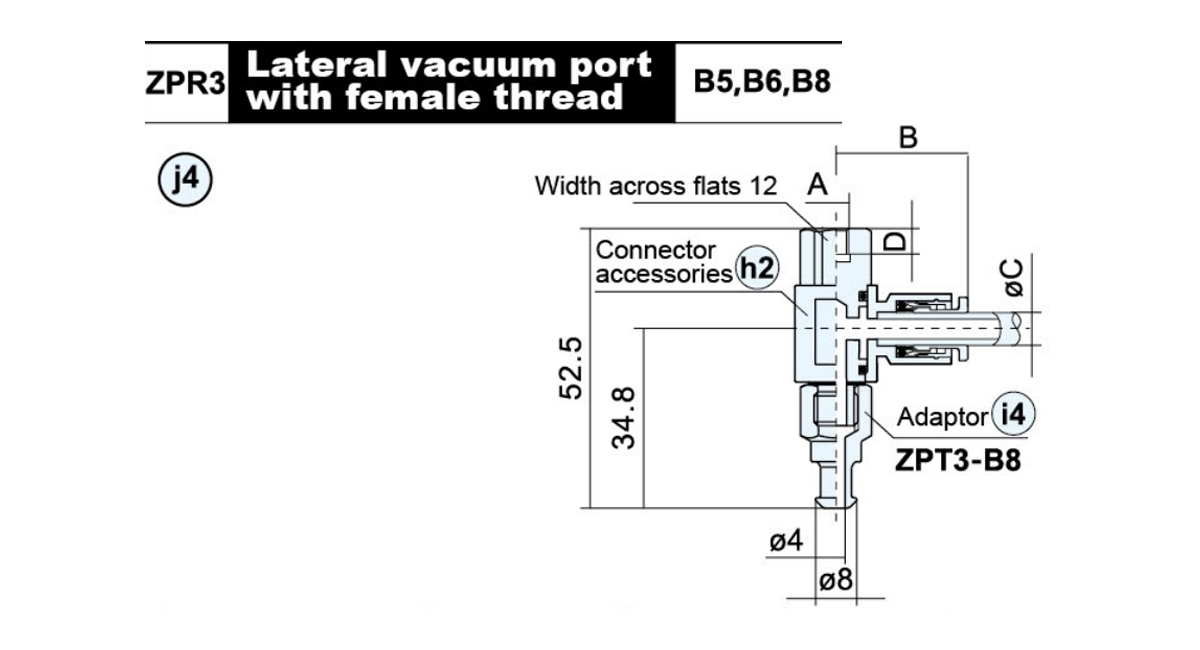

    Modelooooooooooooooooooooooooooooo A B ØC D Timbang(g) Naaangkop Pad
    ZPR3-04-B5 M5×0.8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1.25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

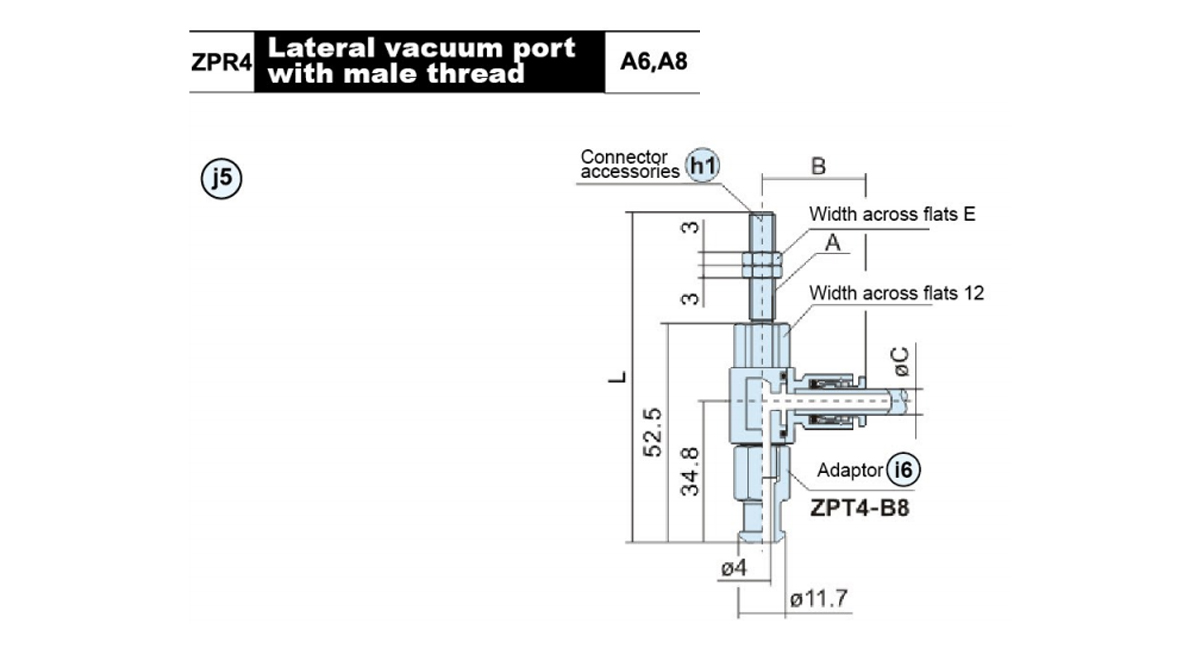

    Modelooooooooooooooooooooooooooooo A B ØC E L Timbang (g) Naaangkop Pad
    ZPR4-06-A6 M6×1.0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

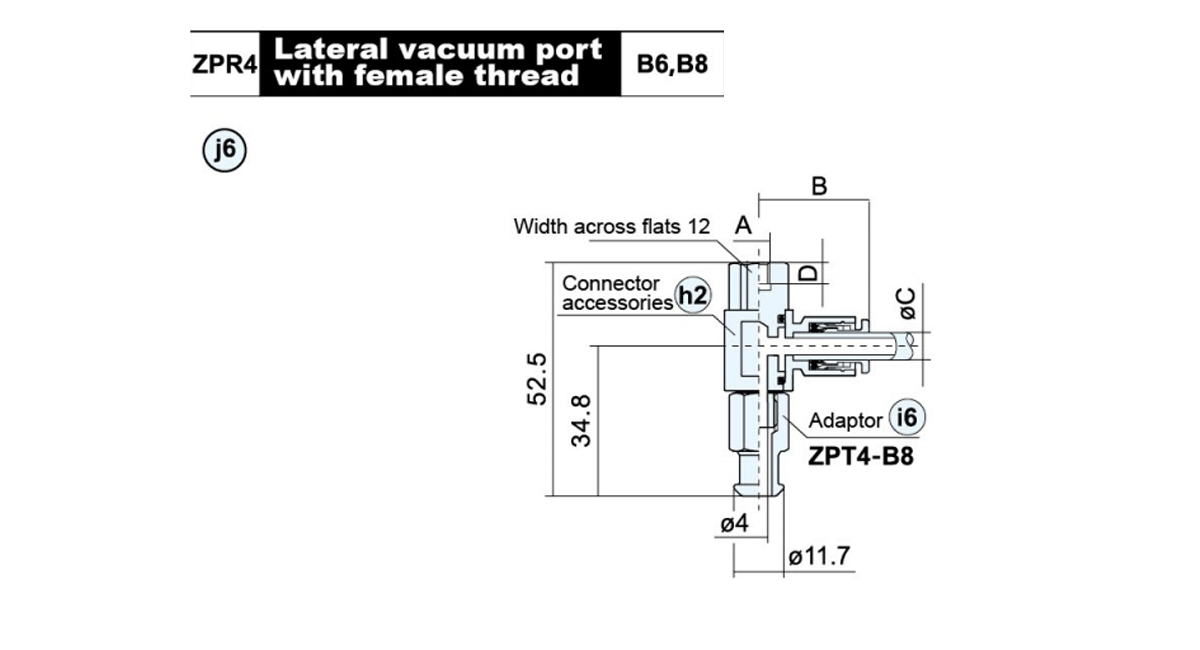

    Modelooooooooooooooooooooooooooooo A B ØC D Timbang (g) Naaangkop Pad
    ZPR4-06-B6 M6×1.0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1.25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

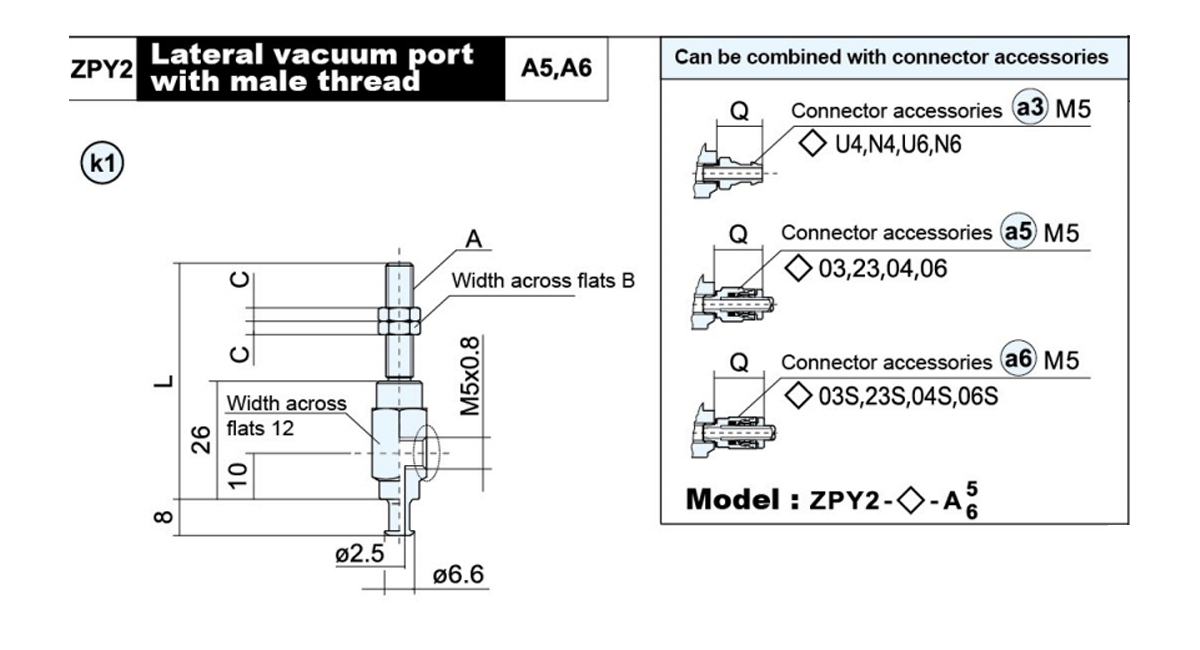

    Modelooooooooooooooooooooooooooooo A B C L Timbang (g) Naaangkop Pad
    ZPY2-B5-A5 M5×0.8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1.0 8 3 52 28.4

    Modelooooooooooooooooooooooooooooo A B Timbang (g) Naaangkop Pad
    ZPY2-B5-B5 M5×0.8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1.0 6 20.6

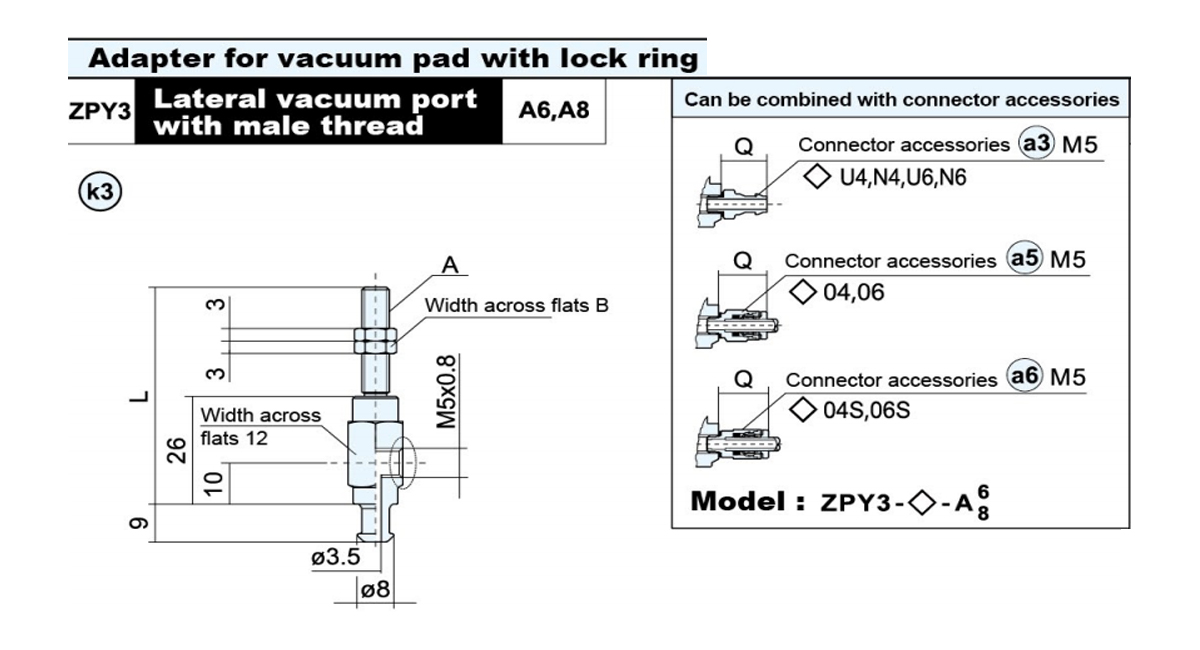

    Modelo ng Adapter A B L Timbang(g) Naaangkop Pad
    ZPY3-B5-A6 M6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

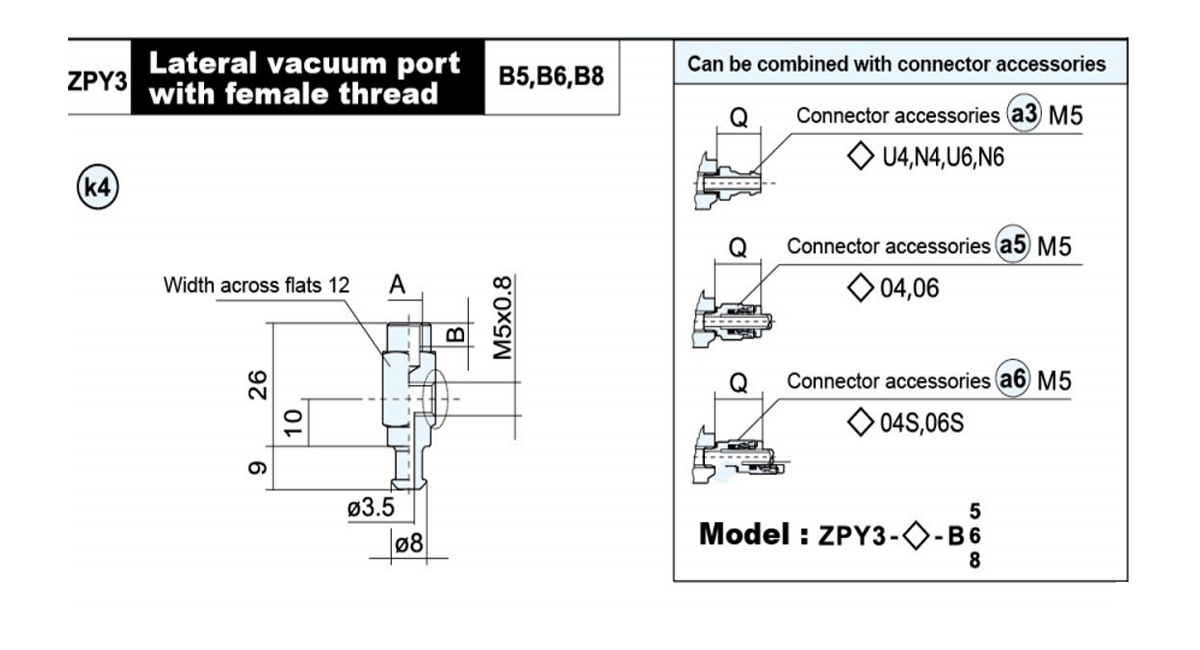

    Modelo ng Adapter A B Timbang(g) Naaangkop Pad
    ZPY3-B5-B5 M5×0.8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1.0 6 23.8
    ZPY3-B5-B8 M8×1.25 8 21.7

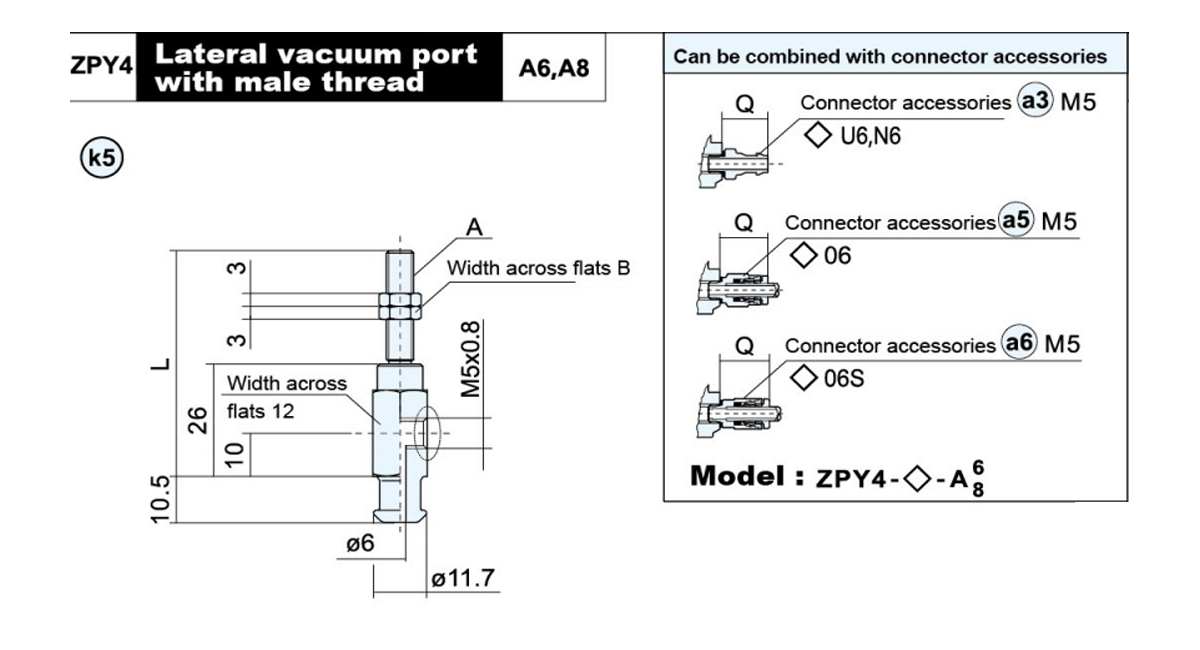

    Modelo ng Adapter A B L Timbang(g) Naaangkop Pad
    ZPY4-B5-A6 M6×1.0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

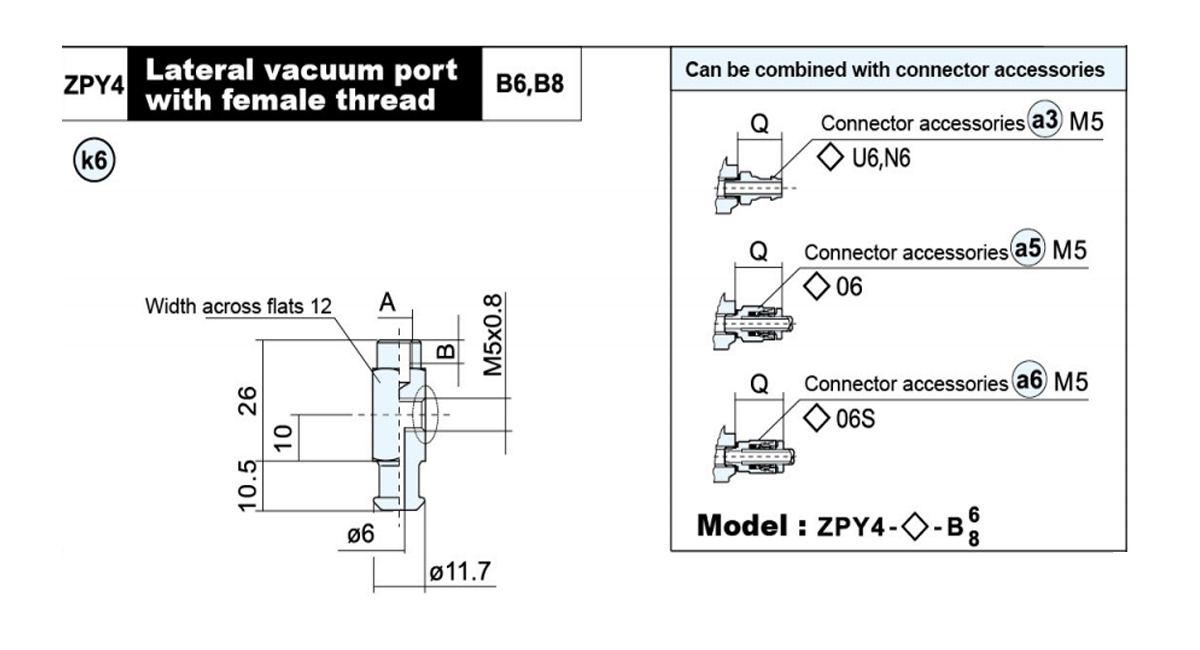

    Modelo ng Adapter A B Timbang(g) Naaangkop Pad
    ZPY4-B5-B6 M6×1.0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1.25 8 26.1

    Modelooooooooooooooooooooooooooooo B C L ●timbang  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    Modelooooooooooooooooooooooooooooo

    A

    		B C D L ●timbang(g)
    J K
    ZPB3-●10-B5 M5×0.8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Uri ng kompensator ng taas:Paikot(J),Hindi maiikot(K)    ■ Buffer stroke(mm):10,20,30,50

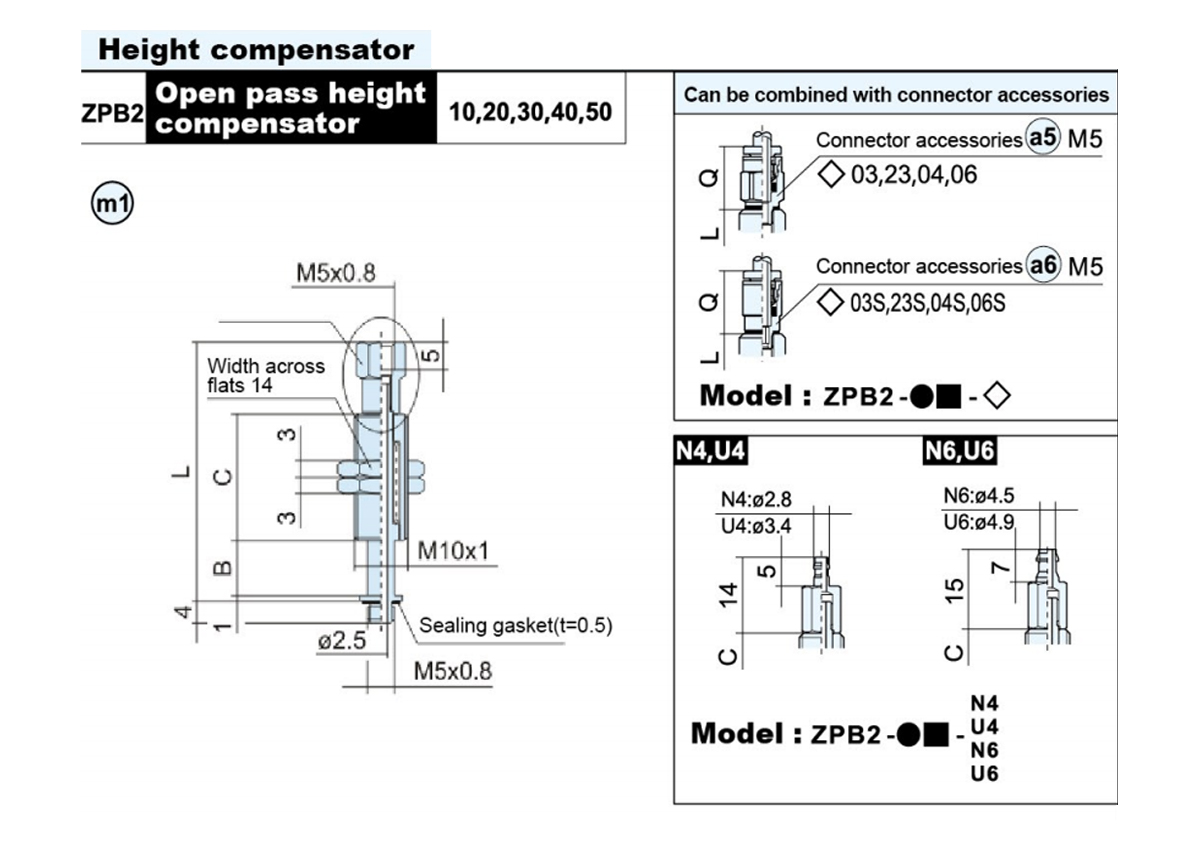

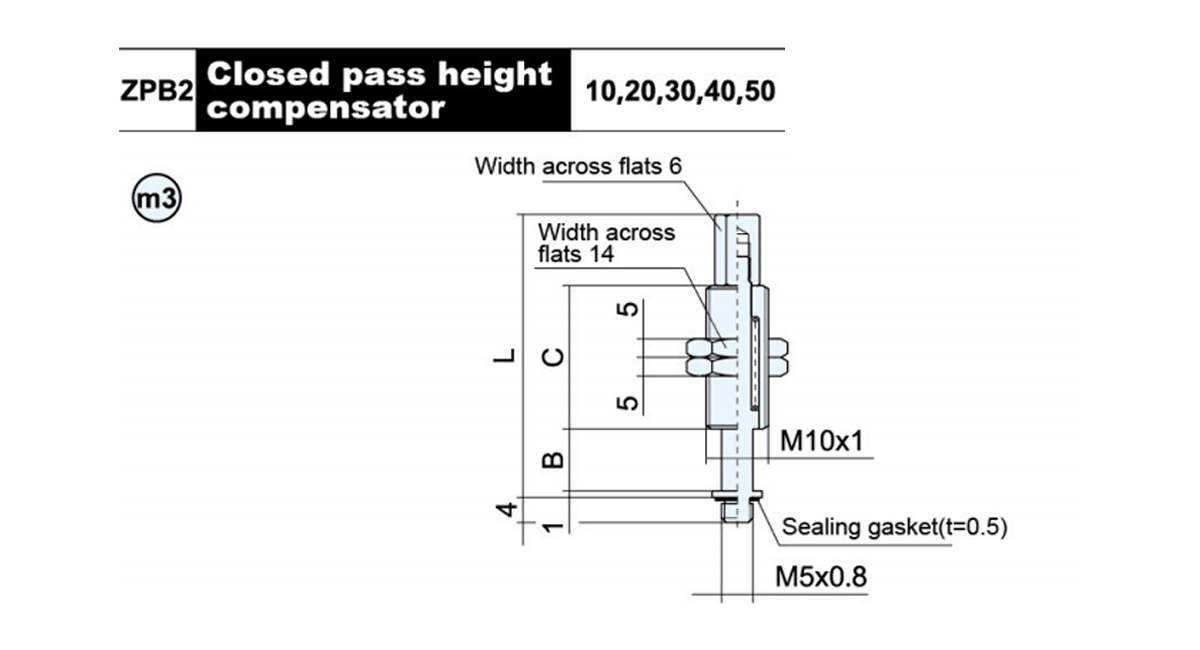

    Modelooooooooooooooooooooooooooooo B C L ●timbang  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Uri ng compensator ng taas:Rotative(J),Hindi ma-rotate(K)
    ■Buffer stroke(mm):10,20,30,40,50

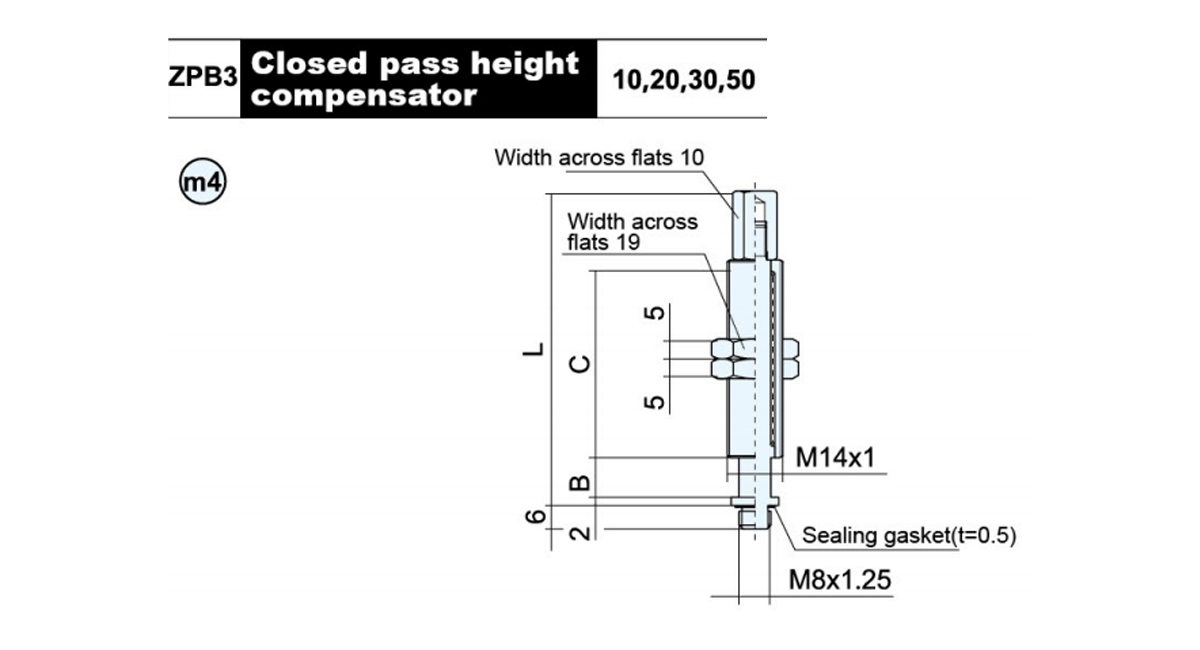

    Modelooooooooooooooooooooooooooooo B C L ●timbang(g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Uri ng compensator ng taas:Rotative(J),Hindi ma-rotate(K)■Buffer stroke(mm):10,20,30,50
